第2节 液体的压强
第九章 压强

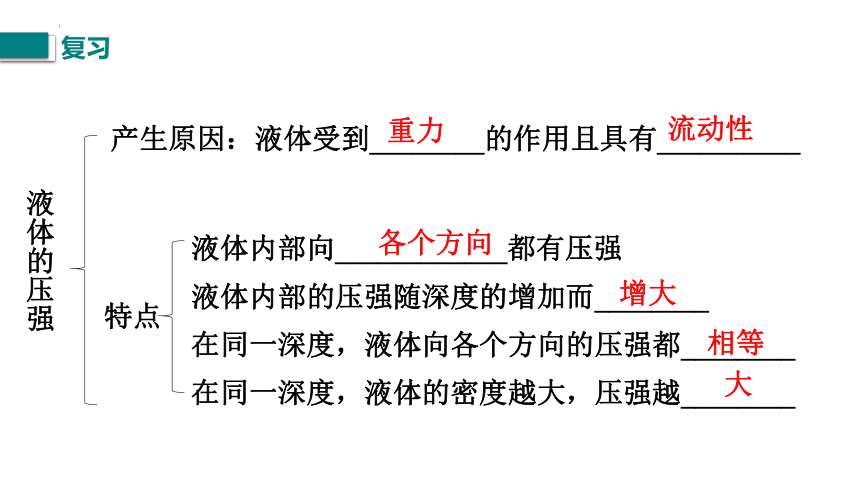

液体内部向____________都有压强
液体内部的压强随深度的增加而________
在同一深度，液体向各个方向的压强都________
在同一深度，液体的密度越大，压强越________
特点
产生原因：液体受到________的作用且具有__________
液体的压强
重力
流动性
各个方向
增大
相等
大
复习

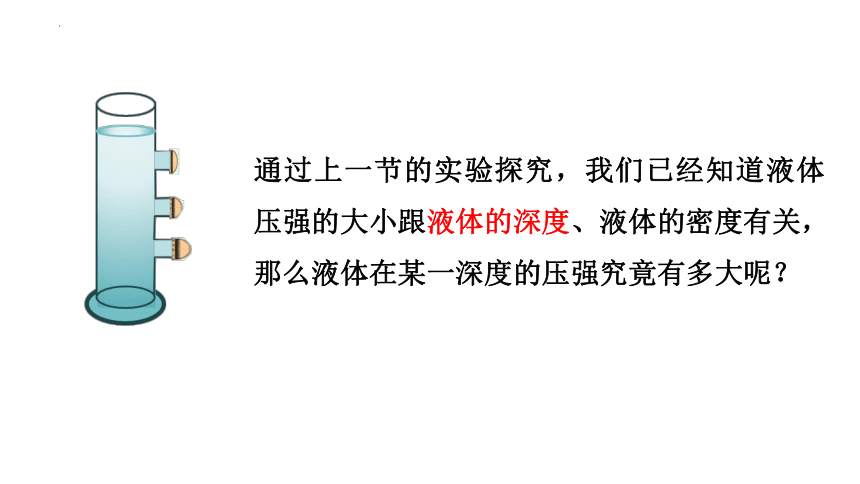

通过上一节的实验探究，我们已经知道液体压强的大小跟液体的深度、液体的密度有关，那么液体在某一深度的压强究竟有多大呢？

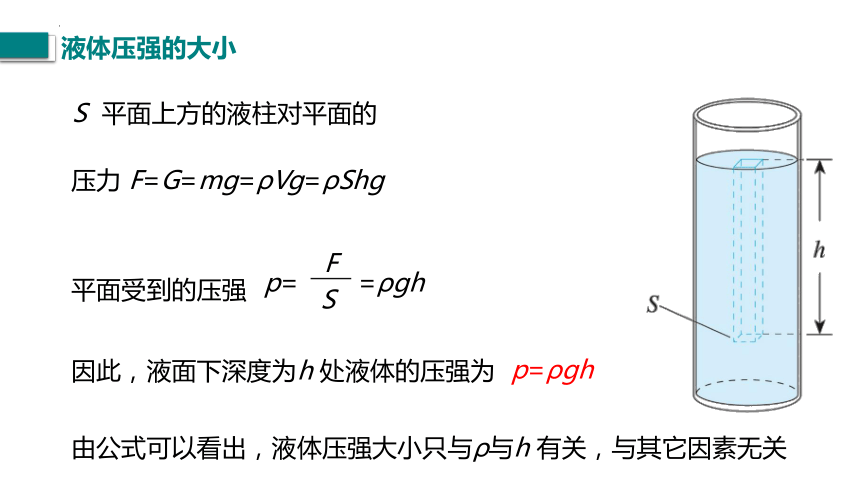

S 平面上方的液柱对平面的
平面受到的压强
因此，液面下深度为h 处液体的压强为
液体压强的大小
由公式可以看出，液体压强大小只与ρ与h 有关，与其它因素无关
压力 F=G=mg=ρVg=ρShg
p= =ρgh
F
S
p=ρgh

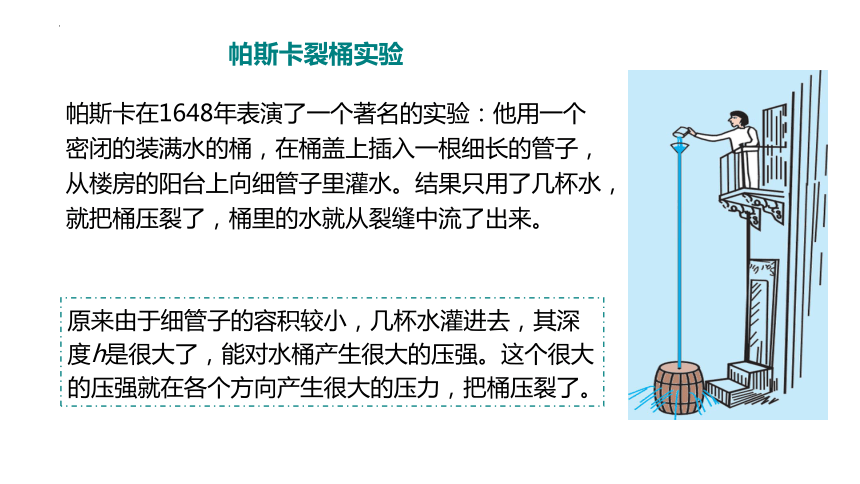

帕斯卡裂桶实验
帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
原来由于细管子的容积较小，几杯水灌进去，其深度h是很大了，能对水桶产生很大的压强。这个很大的压强就在各个方向产生很大的压力，把桶压裂了。

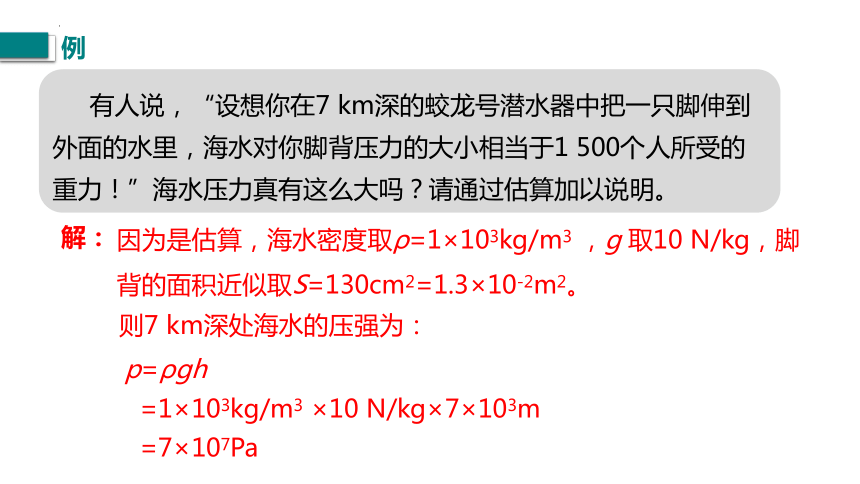

有人说，“设想你在7 km深的蛟龙号潜水器中把一只脚伸到外面的水里，海水对你脚背压力的大小相当于1 500个人所受的重力！”海水压力真有这么大吗？请通过估算加以说明。
则7 km深处海水的压强为：
因为是估算，海水密度取ρ=1×103kg/m3 ，g 取10 N/kg，脚背的面积近似取S=130cm2=1.3×10-2m2。
解：
例
p=ρgh
=1×103kg/m3 ×10 N/kg×7×103m
=7×107Pa

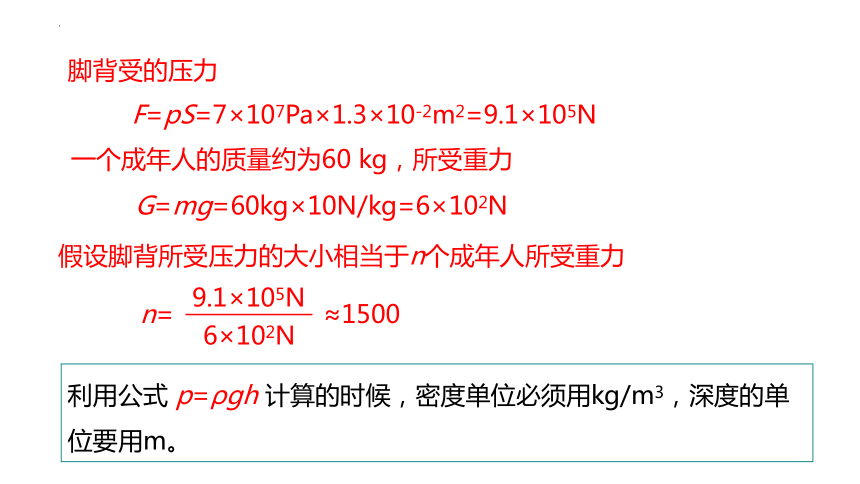

脚背受的压力
一个成年人的质量约为60 kg，所受重力
假设脚背所受压力的大小相当于n个成年人所受重力
利用公式 p=ρgh 计算的时候，密度单位必须用kg/m3，深度的单位要用m。
F=pS=7×107Pa×1.3×10-2m2=9.1×105N
G=mg=60kg×10N/kg=6×102N
n= ≈1500
9.1×105N
6×102N

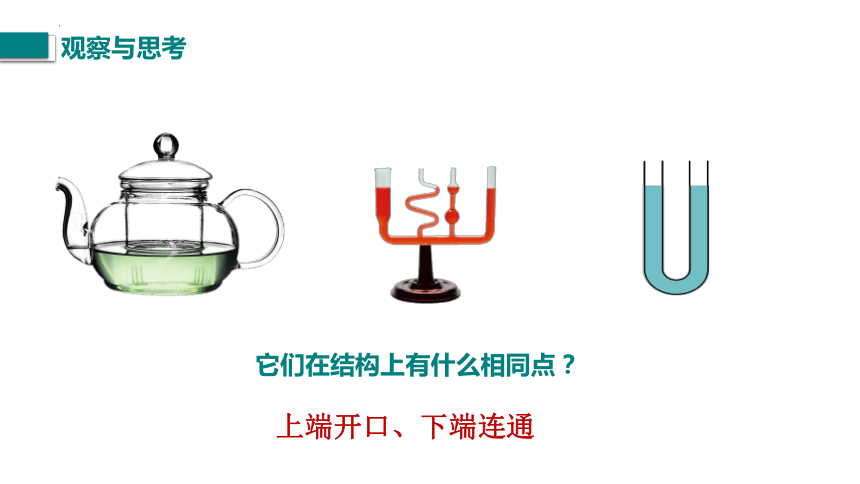

它们在结构上有什么相同点？
观察与思考
上端开口、下端连通

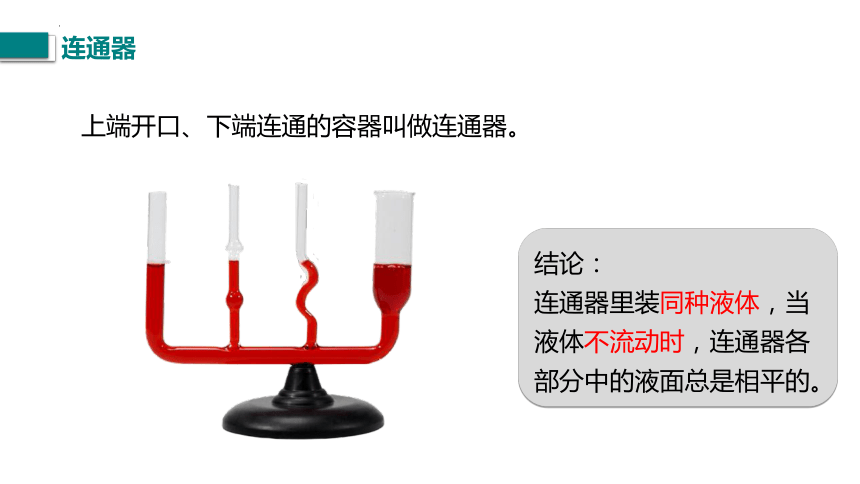

上端开口、下端连通的容器叫做连通器。
连通器
结论：
连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平的。
假设容器底部有一竖直膜片，分析图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
水位计
连通器的应用
自来水供水系统
水壶
连通器的应用
课堂小结
计算公式： ________
连通器
定义：上端 ________、下端 ________的容器
特点： ____液体不流动时，
各部分中的液面高度 _____
应用： __________、 __________、 __________等
液体的压强
p＝ρgh
开口
连通
同种
相平
水壶
锅炉水位计
船闸
易错点 不同形状的容器相关的压力、压强大小比较
例1　如图1所示，质量和底面积相同且厚度忽略不计的三个容器，分别装有质量和深度均相等的甲、乙、丙三种不同液体，放在水平桌面上，下列说法正确的是 (　　)
A．三容器对桌面的压力F甲>F乙>F丙
B．三容器对桌面的压强p甲>p乙>p丙
C．三容器底部所受液体的压力F甲′D．三容器底部受到液体的压强p甲′>p乙′>p丙′
图1
C
易错点拨　1.讨论液体压强时，除了考虑深度，还要考虑密度。
2．对于非柱体容器，由于其侧壁对所装液体的压力的影响，导致底部所受液体的压力不等于液体的重力，所以讨论液体对容器底部的压力时，要用F＝pS计算。
1.如图，两管中盛有同种液体，这两个试管底部受到的压强相比较 （ ）
A.甲大 B.乙大
C.一样大 D.无法比较
h
甲
乙
C
2. 若甲乙两管中盛有质量相同的液体，则液体对管底部的压强相比较（ ）
A
知识点 液体压强的计算
例1　如图1所示，容器中盛有水，容器壁AB受到水的压强是________Pa，容器底受到水的压强是________Pa；若将容器中的水换成相同深度的另一种液体，容器壁AB受到该液体的压强是5.4×103 Pa，则该液体的密度是________kg/m3。(g取10 N/kg，ρ水＝1.0×103 kg/m3)
图1
6×103
9×103
0.9×103
知识点拨　1.利用公式p＝ρgh计算时，物理量的单位都要换算成国际单位。
2．液体中某处的深度h指的是该处到自由液面(与外界空气接触的液面)的竖直距离。
例2　有一潜水艇潜入海水中的深度为100 m，海水的密度ρ海水＝1.03×103 kg/m3，g取10 N/kg。求：
(1)潜水艇在100 m深度处受到海水的压强；
(2)潜水艇有一个面积为200 cm2的观察窗，观察窗在100 m深度处受到海水的压力。
解：(1)潜水艇在100 m深度处受到海水的压强：
p＝ρ海水gh＝1.03×103 kg/m3×10 N/kg×100 m＝1.03×106 Pa　
(2)观察窗在100 m深度处受到海水的压力：
F＝pS＝1.03×106 Pa×200×10－4 m2＝2.06×104 N
答：(1)潜水艇在100 m深度处受到海水的压强为1.03×106 Pa；　
(2)观察窗在100 m深度处受到海水的压力为2.06×104 N。
知识点拨　计算液体产生的压力时，一般先利用公式p＝ρgh求出压强，再将压强代入公式F＝pS计算压力。
知识点 连通器
例3　下列装置中，不是利用连通器原理工作的是 (　　)
C
例4　如图2所示，A、B两容器用一带阀门的管子相连，装有同一种液体且B容器中液面较高，则容器底部受到的液体压强pA________pB(选填“>”“<”或“＝”)。当打开阀门时，液体将向________(选填“左”或“右”)流动，当两容器中____________时，液体停止流动。
图2
＜
左
液面相平
知识点拨　1.容器构成连通器的条件：①上端开口；②下端连通。
2．连通器中液面高度相同的条件：①同种液体；②液体不流动。
3．当连通器中装有密度不同的液体时，需借助液体压强的大小判断液体流动的方向，液体会向压强小的地方流动。
