2023中考物理复习专题
电压 电阻

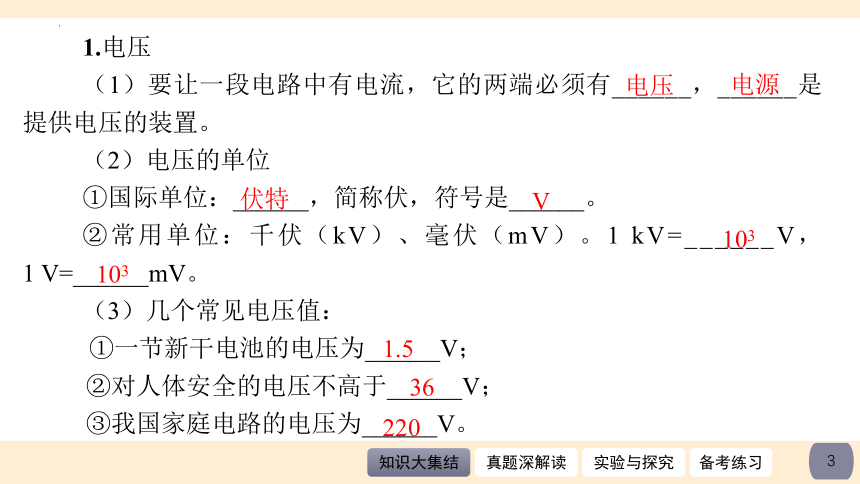

1.电压
（1）要让一段电路中有电流，它的两端必须有______，______是提供电压的装置。
（2）电压的单位
①国际单位：______，简称伏，符号是______。
②常用单位：千伏（kV）、毫伏（mV）。1 kV=______V， 1 V=______mV。
（3）几个常见电压值：
①一节新干电池的电压为______V；
②对人体安全的电压不高于______V；
③我国家庭电路的电压为______V。
电压
电源
伏特
V
103
103
1.5
36
220

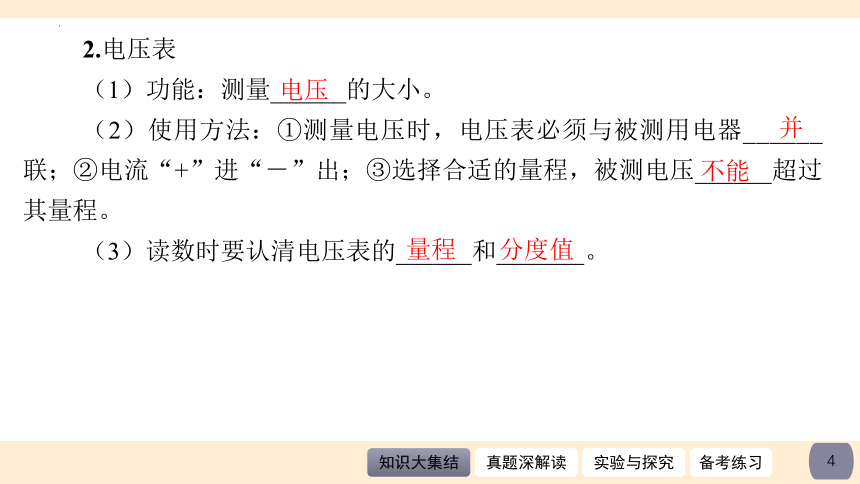

2.电压表
（1）功能：测量______的大小。
（2）使用方法：①测量电压时，电压表必须与被测用电器______联；②电流“+”进“－”出；③选择合适的量程，被测电压______超过其量程。
（3）读数时要认清电压表的______和_______。
电压
并
不能
量程
分度值

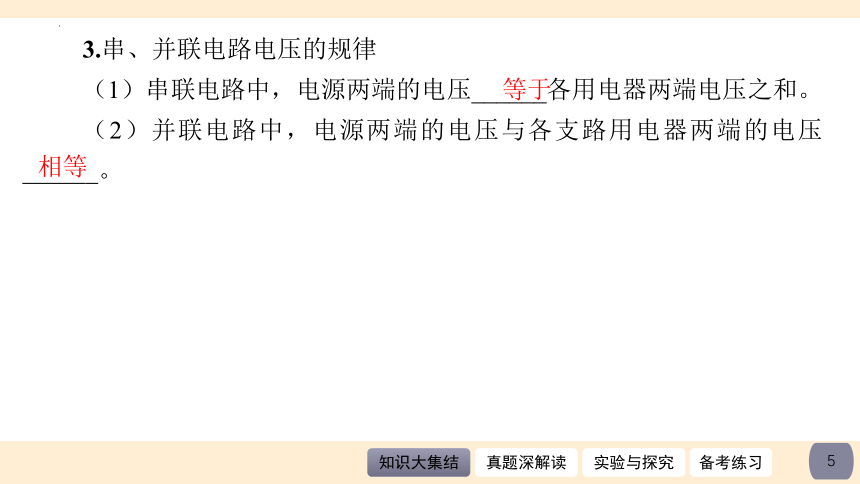

3.串、并联电路电压的规律
（1）串联电路中，电源两端的电压______各用电器两端电压之和。
（2）并联电路中，电源两端的电压与各支路用电器两端的电压______。
等于
相等

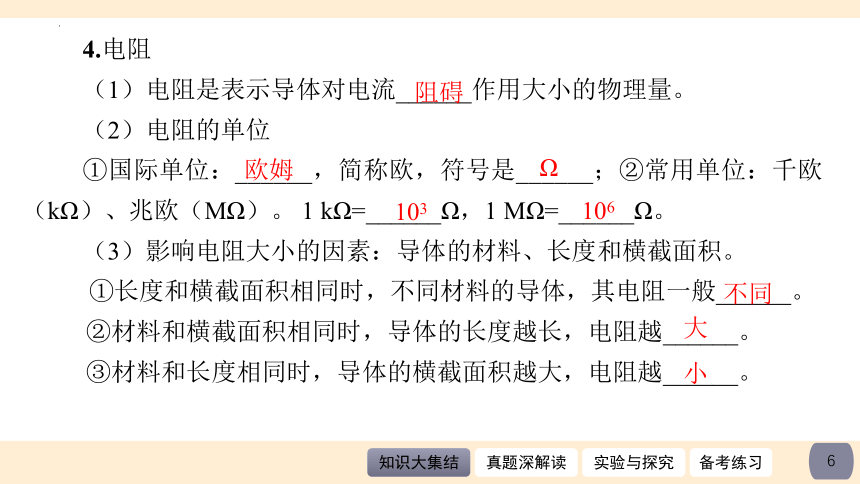

4.电阻
（1）电阻是表示导体对电流______作用大小的物理量。
（2）电阻的单位
①国际单位：______，简称欧，符号是______；②常用单位：千欧（kΩ）、兆欧（MΩ）。 1 kΩ=______Ω，1 MΩ=______Ω。
（3）影响电阻大小的因素：导体的材料、长度和横截面积。
①长度和横截面积相同时，不同材料的导体，其电阻一般______。
②材料和横截面积相同时，导体的长度越长，电阻越______。
③材料和长度相同时，导体的横截面积越大，电阻越______。
阻碍
欧姆
Ω
103
106
不同
大
小

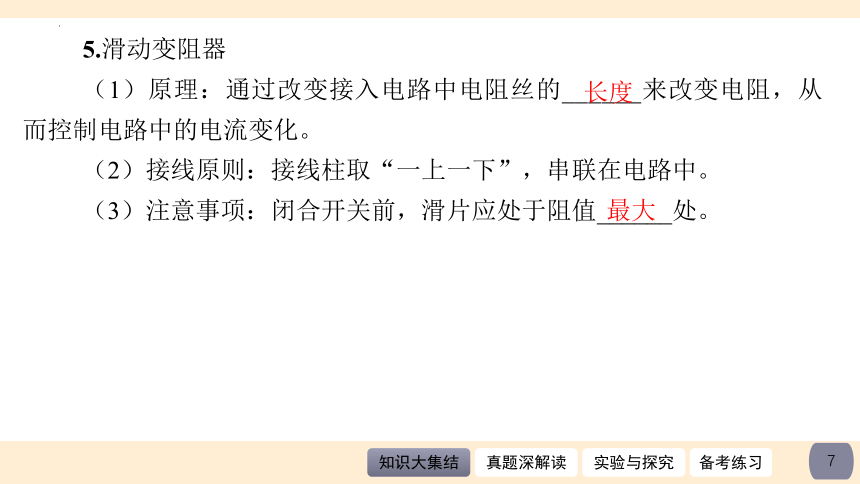

5.滑动变阻器
（1）原理：通过改变接入电路中电阻丝的______来改变电阻，从而控制电路中的电流变化。
（2）接线原则：接线柱取“一上一下”，串联在电路中。
（3）注意事项：闭合开关前，滑片应处于阻值______处。
长度
最大

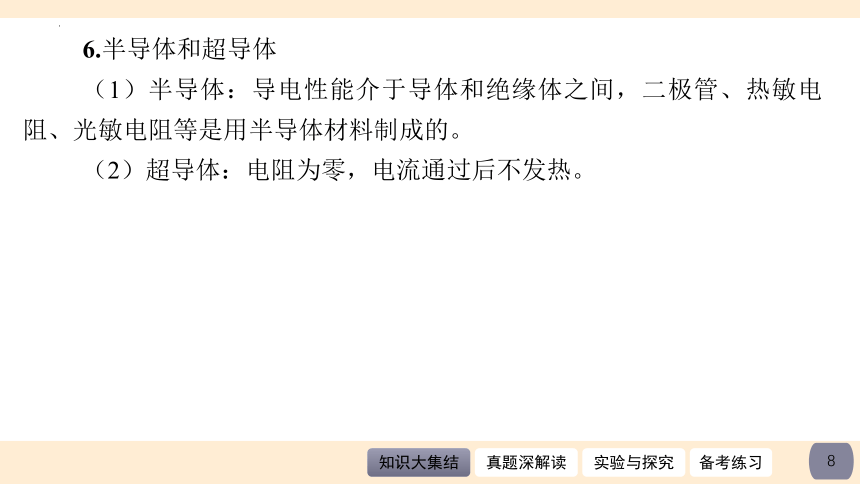

6.半导体和超导体
（1）半导体：导电性能介于导体和绝缘体之间，二极管、热敏电阻、光敏电阻等是用半导体材料制成的。
（2）超导体：电阻为零，电流通过后不发热。

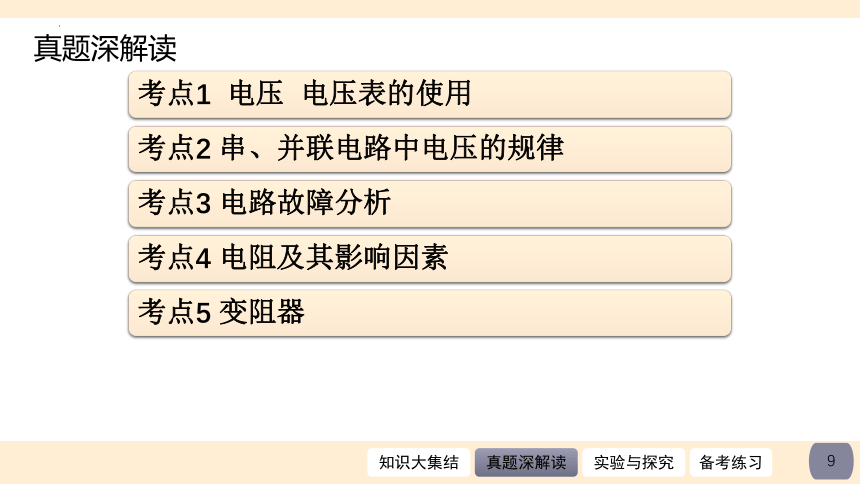

考点1 电压 电压表的使用
考点2 串、并联电路中电压的规律
考点3 电路故障分析
考点4 电阻及其影响因素
考点5 变阻器

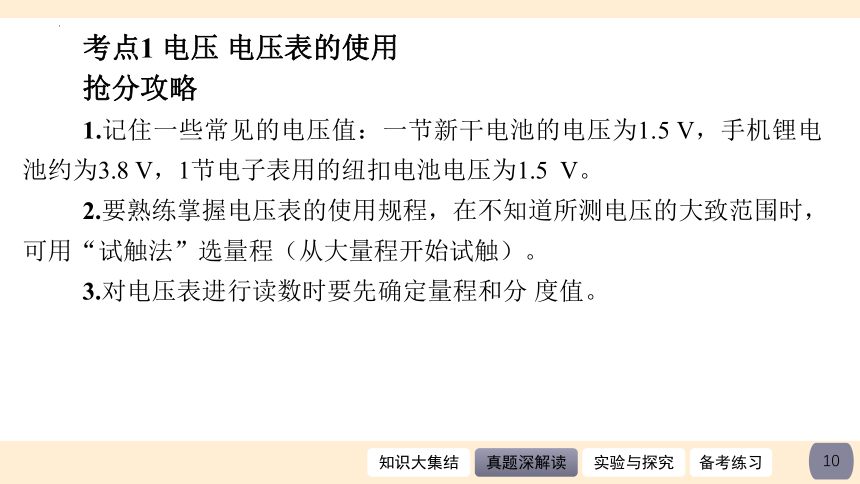

考点1 电压 电压表的使用
抢分攻略
1.记住一些常见的电压值：一节新干电池的电压为1.5 V，手机锂电池约为3.8 V，1节电子表用的纽扣电池电压为1.5 V。
2.要熟练掌握电压表的使用规程，在不知道所测电压的大致范围时，可用“试触法”选量程（从大量程开始试触）。
3.对电压表进行读数时要先确定量程和分 度值。

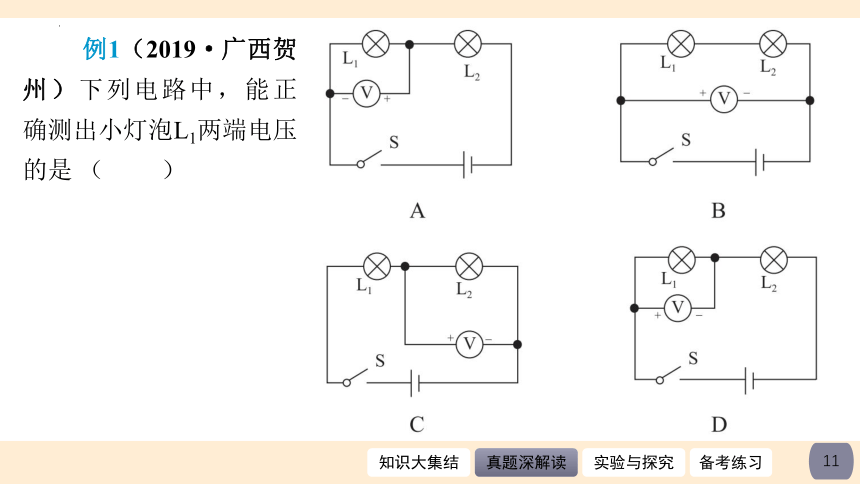

例1（2019·广西贺州）下列电路中，能正确测出小灯泡L1两端电压的是 （ ）
【解析】题图电路中，L1、L2串联。A图中电压表并联在L1两端，但正、负接线柱接反了，不能测出L1两端电压；B图中电压表并联在电源两端，测量的是电源电压（即两灯串联后的总电压）；C图中电压表与L2并联，测量的是L2两端的电压，不能测出L1两端的电压；D图中电压表并联在小灯泡L1两端，电流“+”进 “-”出，能正确测出L1两端的电压。故选D。
参考答案：D
【题后总结】电压表正确测量的要点：①电压表须与被测用电器（电路）两端并联；②电流须从电压表的正接线柱流进，从负接线柱流出；③须选择合适量程。这三点须同时满足，缺一不可。
1.（2022·广西北部湾经济区·改编）在如图21-1所示电路中，甲、乙为两只相同的电压表或电流表。若断开开关，甲、乙两电表的示数之比为2∶1，此时R1与R2 _______联；更换两表种类，闭合开关，两电表均有示数，此时两电表均为 _______表。
并
【解析】由题意可知，断开开关，两表均有示数，若两表均为电压表，则电压表均测电源电压，其示数之比为1∶1，与题意不符，所以两表均为电流表；甲表测通过R1的电流，乙表测通过R2的电流，且甲、乙两表的比值为2∶1，示数不同，所以此时R1与R2并联；两表原来均为电流表，所以更换两表类型后，两表均为电压表。
电压
2.（2018·广西贵港·改编）如图21-2所示，电流表的示数为_______A，电压表的示数为_______V。
0.38
6
考点2 串、并联电路中电压的规律
抢分攻略
1.应用串、并联电路电压的规律时，一定要明确电路的连接方式和电压表所测的用电器。
2.电压规律：串联电路U=U1+U2；并联电路U=U1= U2。
例2（2021·广西贺州）
在图21-3甲所示的电路中，L1两端的电压为U1=3.7 V，电压表示数如图21-3乙所示，则L2两端的电压U2=________V，电源电压U=_______V。
2.3
【解析】由题图可知，两灯串联，电压表V测L2两端的电压U2，电压表选择的量程为0~ 3 V，故其示数为U2= 2.3 V；串联电路中电源电压等于各用电器两端电压之和，即U=U1+U2=2.3 V+ 3.7 V=6.0 V。
6.0
【题后总结】分析电压关系的步骤：①明确电路的连接方式（串联或并联）；②确定各电压表所测的用电器；③选择合适的电压规律。本例中两灯串联，电压表V测L2两端的电压U2，电压规律为U=U1+U2。
3.（2022·广西玉林）在如图21-4所示电路中，电源电压为3 V，电压表示数为2 V。则灯泡L2两端的电压为 （ ）
A.5V
B.3V
C.2V
D.1V
D
【解析】闭合开关时，灯L1 和L2串联，电压表测量L1两端的电压，由串联电路的分压规律得L2两端的电压为 U2=U-U1=3 V-2 V=1 V。
4.（2018·广西北部湾经济区）如图21-5所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5 V，V2的示数是3.8 V，则电压表V的示数是（ ）
A.1.3V
B.2.5V
C.3.8V
D.6.3V
D
考点3 电路故障分析
抢分攻略
1.电路故障的两种情况：①出现短路时，电路中有电流，被短接两点之间没有电压，被短接的用电器不工作（或电表无示数）。②出现断路时，断路部分没有电流通过，断路两点之间有电压。
2.若电压表串联在电路中，则由于电压表电阻很大，导致电路中的电流很小，不足以引起电流表指针偏转，用电器不工作，此时电压表的示数近似等于电源电压。
例3（2020·山东泰安）如图21-6所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是 （ ）
A.灯L1短路 B.灯L2短路
C.灯L1断路 D.灯L2断路
C
【解析】若灯L1短路或灯L2短路，则另一个
灯泡发光，而实际两灯均不亮，故选项A、B不符合题意；若灯L1断路，则两灯均不亮，将电压表并联在灯泡L1两端时，相当于电压表和灯泡L2串联，电压表有示数，故选项C符合题意；若灯L2断路，两灯均不亮，将电压表并联在灯泡L1两端时，电压表没有示数，故选项D不符合题意。
【题后总结】关于电路故障分析，首先确定电路的连接情况和电流表、电压表的测量对象，然后根据电流表和电压表的示数状态串并联电路的特点进行分析。电流表示数为零对应三种情况：①电流表短路；②电流表所在支路被短接；③电流表所在回路存在断路。电压表示数为零对应三种情况：①电压表短路；②电压表所测部分电路被短接；③电压表所测部分电路之外存在断路。若电表示数不为零，则电表两接线柱到电源两极的部分电路是接通的。对于选择题，一般用假设法较为便捷，假设某选项所述的故障成立，若该故障应出现的现象与题干描述相符，则假设成立，否则假设不成立。
5.（2022·广西玉林·改编）在如图21-7所示的电路图中，闭合开关，发现电流表有示数，电压表无示数，小灯泡不亮，如果电路只有一个元件有故障，该故障可能是小灯泡________。
短路
【解析】闭合开关电流表有示数，可知电流表的两个接线柱到电源正负极的这部分电路是通路，而电压表无示数，可知电压表的两个接线柱间（小灯泡）被短接，即电路故障是小灯泡短路。
考点4 电阻及其影响因素
抢分攻略
1.电阻是导体的特性，与其两端是否加有电压以及通过它的电流大小无关。
2.影响电阻大小的因素：材料、长度、横截面积。材料相同的导体，长度越长、横截面积越小，电阻越大。
3.电阻串联相当于导体长度变大，电阻变大；电阻并联相当于导体横截面积增大，电阻变小；将导体拉长，其横截面积变小且长度变大，电阻变大。
4.某些材料的电阻对外界因素（如温度、压力、磁场等）变化不敏感，常用来制作定值电阻；某些材料的电阻对外界因素变化较敏感，常用来制作敏感元件。
5.二极管（主要材料是半导体）正向导通时电阻较小，反向截止时电阻很大（相当于断路）。
例4（2021·广西河池）如图21-8所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是________；固定夹子A，左右移动夹子B，小灯泡的亮度会随之变化，说明铅笔芯电阻大小跟_______有关。
导体
【解析】闭合开关后，小灯泡发光，说明铅笔芯是导体；固定夹子A，左右移动夹子B，小灯泡的亮度会随之变化，这表明电路中的电流也发生变化，接入电路的电阻发生变化，即铅笔芯的电阻大小与长度有关。
长度
【题后总结】导体电阻的大小与材料、长度、横截面积有关，比较导体电阻的大小时，要注意用控制变量法。
6.（2020·广西贵港）如图21-9所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是_____________________；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_______（选填“会”或“不会”）发光。
铅笔芯接入电路的长度
不会
7.（2022·黑龙江绥化）导体的电阻除了与导体的长度、横截面积和温度有关外，还与_______有关。科学家发现，某些物质在很低的温度时电阻就变成了零，这就是超导现象，超导现象最直接的应用之一是用超导体制造________（选填“电热丝”或“输电线”）。
材料
输电线
考点5 变阻器
抢分攻略
1.滑动变阻器连线遵循“一上一下”原则。选择下接线柱的依据：移动滑片时，若要求灯变亮（或电流表示数变大），则连入电路的阻值减小，接在使电阻丝长度变短的一侧。
2.滑动变阻器与所控制的用电器串联；闭合开关前，应把变阻器的滑片调到阻值最 大处。
例5 （2021·广西贺州）如图21-10所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的______、
（选填“A”“C”或“D”）接线柱连接，滑动变阻
器是通过改变电阻丝的______来
改变电阻的大小。
【解析】滑动变阻器必须采用“一上一下”接法，题图中已接上接线柱B，因此另一根导线只能接下接线柱C或D；以所选的下接线柱为参考点，则滑片移动时滑动变阻器连入电路的电阻变化为“近小远大”，题目要求滑片向左移动时电阻变小，故应选左下接线柱C。滑动变阻器是通过改变电阻丝的长度来改变电阻的大小。
C
长度
【题后总结】移动滑片时滑动变阻器连入电路的电阻“近小远大”，这里的“远”“近”指的是滑片与所选下接线柱的距离。
8.（2022·广西北部湾经济区）在如图21-11所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片Р向右移动时，下列说法正确的是 （ ）
A.电流表示数变大，灯泡变暗
B.电流表示数变小，灯泡变亮
C.电压表示数变大，灯泡变暗
D.电压表示数变小，灯泡变亮
【解析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路中的电阻变大，串联电路中的总电阻增大，根据I= 可知，电路中的电流减小，即电流表示数减小；根据串联正比分压可知，滑动变阻器两端的电压变大，即电压表示数增大；由于电源电压不变，滑动变阻器两端的电压变大，所以
小灯泡两端的电压变小，通过小灯泡的电流变小，
根据P=UI可知，小灯泡的实际功率减小，灯泡变暗。
综上可知，选项C正确，选项A、B、D错误。
C?
参考答案：C
9.（2020·广西梧州）图21-12甲是常用的一种可调风速的小风扇，图21-1-2乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速。下列分析正确的是 （ ）
A.若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快 B.若将a、c接入电路中，顺时针转动旋钮时，风扇风速加快
C.若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快 D.若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
参考答案：D
【解析】将a、c接入电路中，无论是顺时针还是逆时针转动旋钮，接入电路的电阻都不变，不能改变电路中的电流，风扇的转速不会改变，选项A、B 不正确；将a、b接入电路中，顺时针转动旋钮时，接入电路中的电阻变大，电路中的电流减小，风扇风速会减弱，选项C不正确；将b、c接入电路中，顺时针转动旋钮时，接入电路中的电阻变小，电路中的电流增大，风扇风速会加快，选项D正确。
实验1 探究串、并联电路中电压的规律
实验2 探究影响导体电阻大小的因素
实验1 探究串、并联电路中电压的规律
续表
注意事项 (1)实验前,要观察电压表指针是否在零刻度线处,否则须进行调零
(2)连接电路时要断开开关(目的：保护电路)
(3)连接电压表时,要注意电压表的正负接线柱的正确连接(电流须“+”进“-”出)和量程的选取(用大量程试触)
(4)对电压表读数时要注意明确所选量程和分度值
(5)须选用不同规格的小灯泡进行多次实验(目的：避免结论的偶然性)
续表
实验 结论 (1)分析实验甲中数据可知UAC=UAB+UBC ,结论:串联电路中电源两端电压等于各用电器两端电压之和
(2)分析实验乙中数据可知UEF=UAB=UCD ,结论：并联电路中电源两端电压与各支路用电器两端的电压相等
评估 交流 (1)实验甲中,电路元件完好,但两灯都不亮,电压表示数约等于电源电压,原因：电压表与两灯串联
(2)实验甲中,测得UAB=UBC ,原因：选用了两个规格相同的灯泡进行实验
(3)实验中电压表指针反偏的原因：电压表正、负接线柱接反了
(4)电压表指针偏转超过最大量程的原因：量程选小了
续表
深入拓展 (1)实验甲中,测完AB间的电压后,直接将电压表与A点的接线头改接C点,不能测出BC间的电压,原因:电压表正、负接线柱接反了
(2)连接电路时,刚连接灯泡就发光,原因:开关没有断开
(3)电路故障分析:①电压表示数为零(电压表所测元件之外断路、电压表断路、电压表短路)；②串联电路中两灯都不亮且电压表示数约等于电源电压(电压表所测元件断路)；③串联电路中一灯不亮(不亮的灯泡短路)；④并联电路中两灯都不亮(干路断路、电源短路)；⑤并联电路中一灯不亮(不亮的灯泡断路)
续表
例1（2018·广西梧州）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图21-13甲所示的电路。
（1）连接电路前，小明发现电压表指针位置如图21-13乙所示，接下来他要对电压表进行的操作是_______。
（2）小明根据图21-13甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是_______。（写出一种即可）
（3）排除故障后，小明完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论： ①串联电路电源两端的电压______各用电器两端电压之和；②串联电路中，各用电器两端电压 相等。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是；另外，小明的实验在设计方案上还存在另一个不足之处是______________。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方
法（选填“能”或“不能”）
测出L2两端的电压，理由是
______________。
例1（2018·广西梧州）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图21-13甲所示的电路。
（1）连接电路前，小明发现电压表指针位置如图21-13乙所示，接下来他要对电压表进行的操作是__________________。
对电压表进行调零
【解析】（1）连接电路前，电压表指针没有指在零刻度线处，为了测量准确，首先应对电压表进行调零。
（2）小明根据图21-13甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是_____________________。（写出一种即可）
【解析】（2）题图中电压表测量L1两端电压；电压表示数为0，说明没有电流通过电压表，可能是L2断路引起的，导致整个电路断开，无电流；也可能是L1短路引起的，导致电压表也被短路。
L2断路（或L1短路）
（3）排除故障后，小明完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论： ①串联电路电源两端的电压______各用电器两端电压之和；②串联电路中，各用电器两端电压 相等。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
【解析】（3）由实验数据可知UAC= UAB+ UBC，即串联电路电源两端的电压等于各用电器两端电压之和。
等于
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是；另外，小明的实验在设计方案上还存在另一个不足之处是______________。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方
法（选填“能”或“不能”）
测出L2两端的电压，理由是
______________。
【解析】 （4）得到错误结论②的原因是选用了两个规格相同的灯泡进行实验。为了避免实验结论的偶然性和片面性，得到普遍性的结论，应多次（至少3次）换用不同规格的灯泡进行实验探究。
（5）利用题图甲测L2两端电压时，若只断开A接点，并把接线改接到C接点上，会造成电压表正、负接线柱接反，因此该方法不 可行。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是；另外，小明的实验在设计方案上还存在另一个不足之处是_____________________________。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方
法________（选填“能”或“不能”）
测出L2两端的电压，理由是
___________________________。
选用了相同规格的灯泡做实验
不能
选用了相同规格的灯泡做实验
1.小明设计了如图21-14所示的电路来探究并联电路中电压的规律。它用两个规格相同的小灯泡进行实验，分别把电压表连在电路的a和b、c和d及 e 和 f 两点测量电压，记录数据如下表所示。
（1）小明分析表中数据得出并联电路的电压规律：____________
________________________________。
（2）小芳认为小明的结论不可靠，原因是
_________________________________。
（3）为得到可靠的结论，小明应该______________。
ab间电压Uab cd间电压Ucd e f 间电压Uef
2 V 2 V 2 V
电源两端电压与各支路用电器两端电压相等
实验次数太少导致结论具有偶然性
换用规格不同的灯泡进行多次实验
拓展考问
实验2 探究影响导体电阻大小的因素
续表
注意事项
实验结论
续表
评估交流 实验乙中，对灯丝加热，发现电流表示数减小，说明导体的电阻还与温度有关。一般情况下，金属导体的温度越高，电阻越大
深入拓展 (1)实验中灯泡的作用：①通过灯泡的亮暗反映电阻的大小；②保护电路
(2)要想进一步得出某种材料的导体的电阻与长度、横截面积的定量关系，应选用同种材料的导体进行多次测量
续表
例2（2022·广西贺州）在“探究影响导体电阻大小的因素”实验中，小明猜想导体电阻大小可能与下列因素有关：
A.导体的材料
B.导体的长度
C.导体的横截面积
为了验证上述猜想，他用图21-15甲所示的器材进行实验，编号①②③是镍铬合金，④是锰铜合金。
（1）连接电路时开关要处于_______状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想_______（选填猜想中的选项
“A”“B”或“C”）。
（3）选用①④两根导体分别接入图21-15甲中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的_______有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图21-15乙所示，读数为_______V，
此时电路中电流表的示数为0.2 A，
则 ②导体的电阻为 _______Ω。
例2（2022·广西贺州）在“探究影响导体电阻大小的因素”实验中，小明猜想导体电阻大小可能与下列因素有关：
A.导体的材料 B.导体的长度 C.导体的横截面积
为了验证上述猜想，他用图21-15甲所示的器材进行实验，编号①②③是镍铬合金，④是锰铜合金。
（1）连接电路时开关要
处于_______状态。
【解析】（1）为避免操作错误
而引起短路现象，保护电路各个元件，连接电路时要求开关断开。
断开
（2）选用①②两根导体分别接入电路进行实验，可验证猜想_______（选填猜想中的选项
“A”“B”或“C”）。
【解析】 （2）导体①②的材料和横截面积相同，长度不同，根据控制变量法的要求，选择导体①②分别接入电路进行实验，可验证导体的电阻与导体长度的关系，即验证猜想B。
B
（3）选用①④两根导体分别接入图21-15甲中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的_______有关。
材料
【解析】（3）导体①④的长
度和横截面积相同，材料不同，
选择导线①④分别接入图中M、N
两点间，闭合开关电流表的示数不
同，说明电路中的电阻不同，由此
可知：在导体的长度和横截面积相同时，导体电阻大小跟导体的材料有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图21-15乙所示，读数为_______V，
此时电路中电流表的示数为0.2 A，
则 ②导体的电阻为 _______Ω。
【解析】（4）题图乙中，电压表使用的是0～3 V的量程，分度值为0.2 V，故电压表的读数是2.4 V；电路中电流表的示数为0.2 A，则导体②的电阻为
2.4
12
2.在“例2”实验中：（1）若将电流表换为小灯泡，则实验中通过观察_________比较电阻丝电阻的大小，这里采用的研究方法是________。
（2）选用①②两根导体分别接入电路进行实验，其得到的实验结论被实际应用到了_______的工作原理中。
A.电压表
B.电流表
C.滑动变阻器
拓展考问
（3）用小灯泡代替电流表进行实验时，其不足之处是_______。
2.在“例2”实验中：（1）若将电流表换为小灯泡，则实验中通过观察______________比较电阻丝电阻的大小，这里采用的研究方法是________。
（2）选用①②两根导体分别接入电路进行实验，其得到的实验结论被实际应用到了_______的工作原理中。
A.电压表
B.电流表
C.滑动变阻器
小灯泡的亮度
转换法
C
拓展考问
（3）用小灯泡代替电流表进行实验时，其不足之处是___________
_______________________________________________________________。
当不同电阻丝的电阻差异较小时，更换电阻丝后小灯泡亮度变化不明显
基础巩固
能力提升
拓展延伸
基础巩固
1.（2022·浙江台州）某次实验时，电表的接线和指针的位置如图B21-1所示，其示数为（ ）
A.2.50V
B.12.5V
C.2.50A
D.2.50A
A
2.（2021·贵州黔东南改编）小明连接了如图B21-2所示的电路，下列对电路分析正确的是 （ ）
A.L1与L2并联
B.电流表A只能测量L1的电流
C.电压表V测量电源电压
D.电压表V测量L2的电压
C
3.（2022·黑龙江龙东）关于如图B21-3所示电路，下列说法正确的是 （ ）
A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同
C
4.（2022·海南）小明在做电学实验时，连接电路如图B21-4所示，闭合开关，灯L1不发光，L2发光，电流表有示数，电压表无示数。则电路故障可能是 （ ）
A.电流表断路
B.电压表短路
C.灯L1断路
D.灯L2短路
B
5.（2021·山东烟台）在如图B21-5所示电路中，闭合开关S，灯L1和L2都发光，一段时间后，一盏灯突然熄灭，而电流表、电压表示数都不变，出现这一现象的原因可能是（ ）
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
A
6.（2022·山东枣庄）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应该选用下表哪两根导体进行实验探究（ ）
A.b、c
B.c、e
C.c、d
D.b、e
导体代号 a b c d e
导体长度L/m 1.5 0.5 1.0 1.0 1.5
导体横截面积S/mm2 1.2 1.2 0.8 1.2 2.0
导体材料 镍铬 镍铬 镍铬 锰铜 镍铬
D
7.（2022·福建福州）由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图B21-6所示的方式串联接入电路中，不计温度的影响，下列判断正确的是 （ ）
A.通过两段导体的电流：IABB.两段导体的电阻值：RAB＝RBC
C.两段导体的电阻值：RAB>RBC
D.两段导体发热的功率：PABC
8.（2022·浙江台州）如图B21-7所示，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是 （ ）
A.AB
B.CD
C.BD
D.AD
D
能力提升
9.（2021·湖南邵阳）在如图B21-8所示电路中，定值电阻R1=5 Ω，R2=4 Ω。当开关S2接到位置1且闭合S1时，电压表示数为1.0 V；当开关S2接到位置2且闭合S1时，则电压表示数可能为 （ ）
A.1.2V B.2.1V
C.0.9V D.1.1V
C
10.（2021·湖南株洲·改编）在图B21-9所示电路中，R1为定值电阻，开关S闭合后，电源输出的电流恒定，当滑动变阻器R2的滑片P向右移动时 （ ）
A.R2接入电路的电阻变大
B.电源电压不变
C.R1两端的电压变大
D.R1两端的电压变小
D
11.（2020·广西贺州）如图B21-10所示，两个水果组成电池可以使发光二极管发光，金属片B是水果电池的________（选填 “正极”或“负极”）；将发光二极管正负极接线对调后，发光二极管不发光，此时水果电池的正负极之间________（选填“有”或“没有”）电压。
负极
有
12.（2020·黑龙江绥化）图B21-11甲是小明“探究串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应______。实验时，灯L1和灯L2的规格应______（选填“相同”或“不同”）。
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图B21-11甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3 V，UBC= 0 V，UAC=3 V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
（3）处理好故障后，小明把电压表接在 AB之间重新测量，电压表示数如B21-11乙所示，电压表的分度值是_______V ；为了使实验结果更准确，接下来小明应该：断开开关，__________。
次数 AB间的电压/V BC间的电压/V AC间的电压/V
1 1.0 1.8 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
（4）正确实验后，得到的实验数据如下表所示，通过分析表中数据得出结论：________。（请使用文字叙述）
12.（2020·黑龙江绥化）图B21-11甲是小明“探究串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应______。实验时，灯L1和灯L2的规格应______（选填“相同”或“不同”）。
断开
不同
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图B21-11甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3 V，UBC= 0 V，UAC=3 V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是_________。
L1断路
（3）处理好故障后，小明把电压表接在 AB之间重新测量，电压表示数如B21-11乙所示，电压表的分度值是_______V ；为了使实验结果更准确，接下来小明应该：断开开关，__________________。
0.5
将电压表改接0~3V
次数 AB间的电压/V BC间的电压/V AC间的电压/V
1 1.0 1.8 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
（4）正确实验后，得到的实验数据如下表所示，通过分析表中数据得出结论：___________________________________________________。（请使用文字叙述）
串联电路中，电源两端的电压等于各用电器两端电压之和
13.（2021·甘肃兰州）探究影响导体电阻大小的因素的实验装置如图B21-12所示，保持电源电压不变，在M、N之间分别接入不同的电阻丝，其规格如下表所示。
（1）实验中应通过观察______________________________来比较电阻的大小，这种方法叫做______。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（2）选用编号为A、B的两根电阻丝进行实验，可以探究电阻的大小与______的关系。
（3）选用编号为A、C的两根电阻丝进行实验，可以探究电阻的大小与______的关系。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（4）为了探究导体电阻的大小与材料的关系，应选用编号为______的两根电阻丝进行实验。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
13.（2021·甘肃兰州）探究影响导体电阻大小的因素的实验装置如图B21-12所示，保持电源电压不变，在M、N之间分别接入不同的电阻丝，其规格如下表所示。
（1）实验中应通过观察______________________________来比较电阻的大小，这种方法叫做______。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
灯泡亮度（或电流表示数大小）
转换法
（2）选用编号为A、B的两根电阻丝进行实验，可以探究电阻的大小与______的关系。
（3）选用编号为A、C的两根电阻丝进行实验，可以探究电阻的大小与___________的关系。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
长度
横截面积
（4）为了探究导体电阻的大小与材料的关系，应选用编号为______的两根电阻丝进行实验。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
A、D
拓展延伸
14.（2022·江苏苏州）小华用电源（3 V）、电流表（0~0.6 A， 0~3 A）、刻度尺、鳄鱼夹等器材，探究粗细均匀电阻丝的电阻与长度的关系，实验电路如图B21-13甲所示，测得数据如下表所示。
序号 长度L/cm 电流I/A
1 30.0 0.20
2 20.0 0.30
3 10.0 0.60
（1）根据实验数据，可求得1 cm该电阻丝的电阻为_________Ω。
（2）小明在小华实验的基础上，利用该电阻丝测量未知电阻Rx的阻值（约10 Ω）。
序号 长度L/cm 电流I/A
1 30.0 0.20
2 20.0 0.30
3 10.0 0.60
①按图B21-13甲连好电路，闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50 A。
②保持M位置不变，把Rx接入电路，如图B21-13乙所示。闭合开关，此时电流表的示数为 0.20 A。请在虚线框内画出图B21-13乙的电路图，并求出此时Rx的电阻为_______Ω。
③小明实验时电源的实际电压比3 V略低，则他测算出的电阻值________（选填“偏大”“偏小”或“不变”）。
④为了消除因电源电压降低对电阻测量结果的影响，小明用原实验电路，改变测量方法就可以消除影响。其做法是：连接图B21-13甲电路，闭合开关，移动 M 使电流表的示数为0.20 A，记下 M 的位置A；把Rx接入电路，闭合开关，移动 M 使电流表示数为________A，记下 M 的位置B；用刻度尺量出AB间距离为L cm，则Rx=_________。
（1）根据实验数据，可求得1 cm该电阻丝的电阻为_________Ω。
序号 长度L/cm 电流I/A
1 30.0 0.20
2 20.0 0.30
3 10.0 0.60
0.5
（2）小明在小华实验的基础上，利用该电阻丝测量未知电阻Rx的阻值（约10 Ω）。
①按图B21-13甲连好电路，闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50 A。
②保持 M 位置不变，把Rx接入电路，如图B21-13乙所示。闭合开关，此时电流表的示数为 0.20 A。请在虚线框内画出图B21-13乙的电路图，并求出此时Rx的电阻为_______Ω。
②根据实物图，依次画电源、开关、电流表、待测电阻、滑动变阻器，并用导线依次连接，故如答图B21-1所示。
②保持 M 位置不变，把Rx接入电路，如图B21-13乙所示。闭合开关，此时电流表的示数为 0.20 A。请在虚线框内画出图B21-13乙的电路图，并求出此时Rx的电阻为_______Ω。
9
③小明实验时电源的实际电压比3 V略低，则他测算出的电阻值________（选填“偏大”“偏小”或“不变”）。
偏大
【解析】④用等效替代的方法测量电阻，按题图甲连接电路，闭合开关，移动M使电流表的示数为0.20 A，记下M的位置A；把Rx接入电路，闭合开关，移动M使电流表示数为0.2 A，记下M的位置B，电源电压一定，电流相同，故两次实验的总电阻相同，用刻度尺量出AB间距离为L cm，则待测电阻的阻值即为AB间的电阻，每1 cm电阻为0.5 Ω，故待测电阻的阻值为0.5L Ω。
④为了消除因电源电压降低对电阻测量结果的影响，小明用原实验电路，改变测量方法就可以消除影响。其做法是：连接图B21-13甲电路，闭合开关，移动 M 使电流表的示数为0.20 A，记下 M 的位置A；把Rx接入电路，闭合开关，移动 M 使电流表示数为________A，记下M 的位置B；用刻度尺量出AB间距离为L cm，则Rx=_________ Ω。
0.20
0.5L

展开更多......

收起↑
