(共17张PPT)
人教版八年级物理上册 第四章 第4节

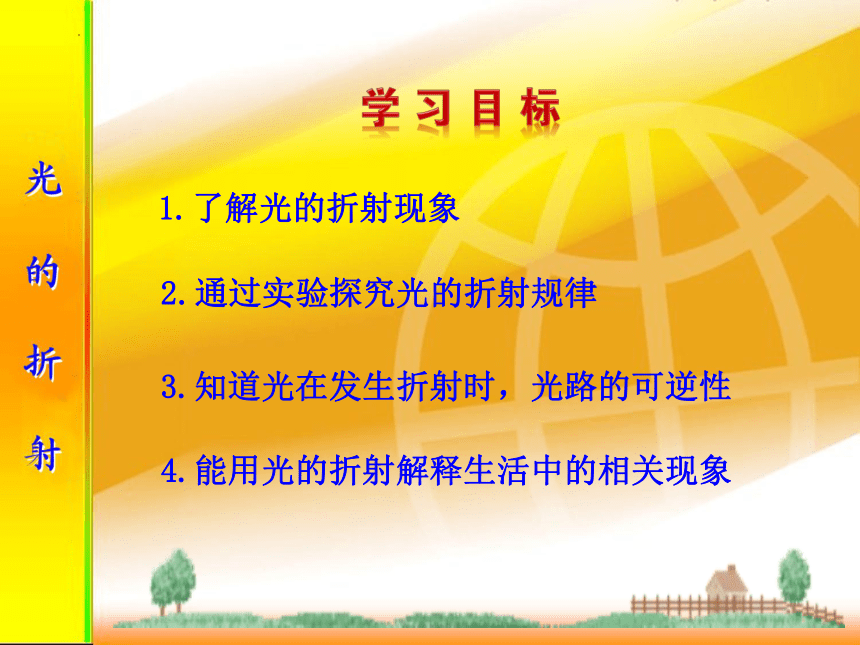

1.了解光的折射现象
2.通过实验探究光的折射规律
3.知道光在发生折射时,光路的可逆性
4.能用光的折射解释生活中的相关现象

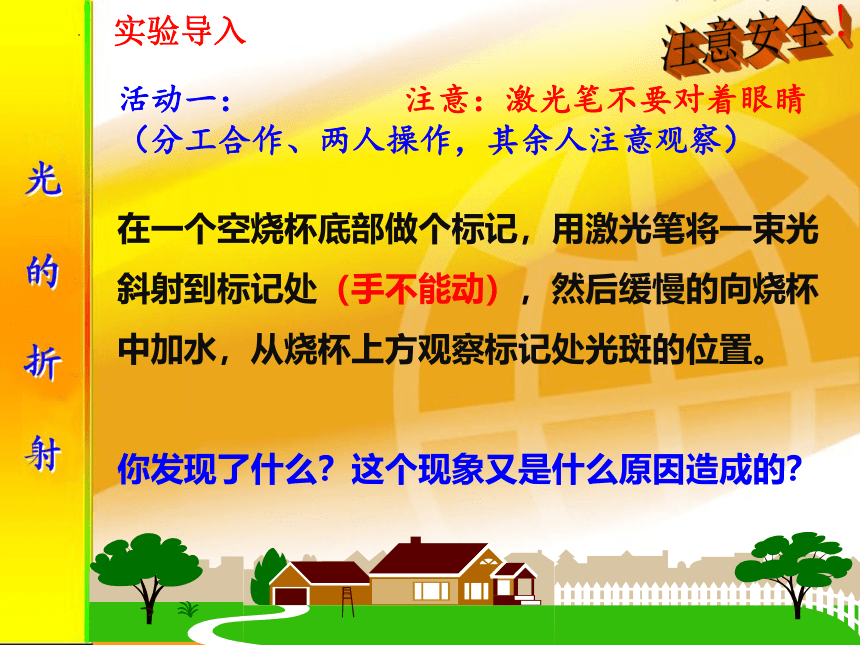

在一个空烧杯底部做个标记,用激光笔将一束光斜射到标记处(手不能动),然后缓慢的向烧杯中加水,从烧杯上方观察标记处光斑的位置。
你发现了什么?这个现象又是什么原因造成的?
活动一: 注意:激光笔不要对着眼睛
(分工合作、两人操作,其余人注意观察)
注意安全!
实验导入
光从一种介质斜射入另一种介质时,传播方向发生偏折。

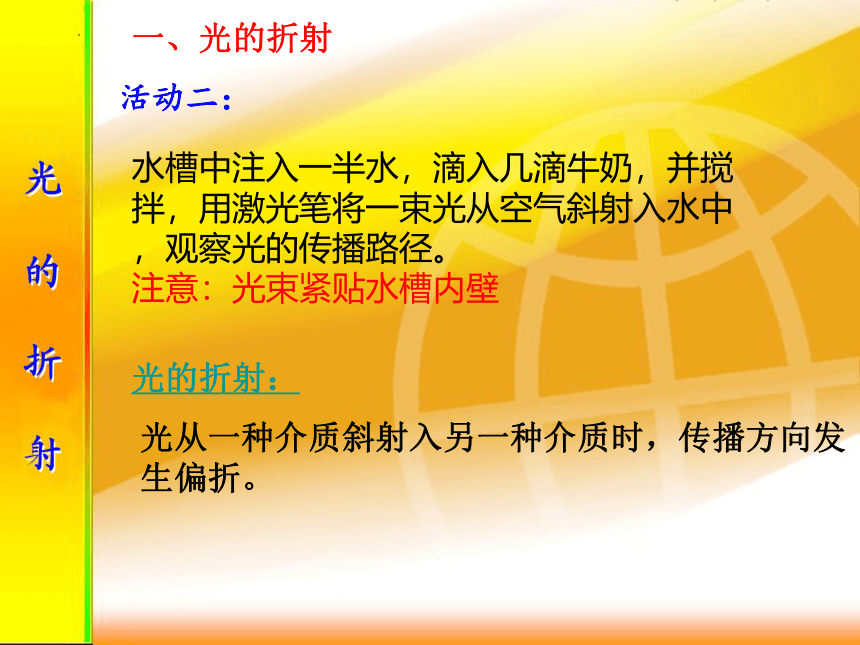

活动二:
水槽中注入一半水,滴入几滴牛奶,并搅拌,用激光笔将一束光从空气斜射入水中,观察光的传播路径。
注意:光束紧贴水槽内壁
一、光的折射
光的折射:
N
N,
入射角
折射角
折射光线
入射光线
空气

法线
界面
O

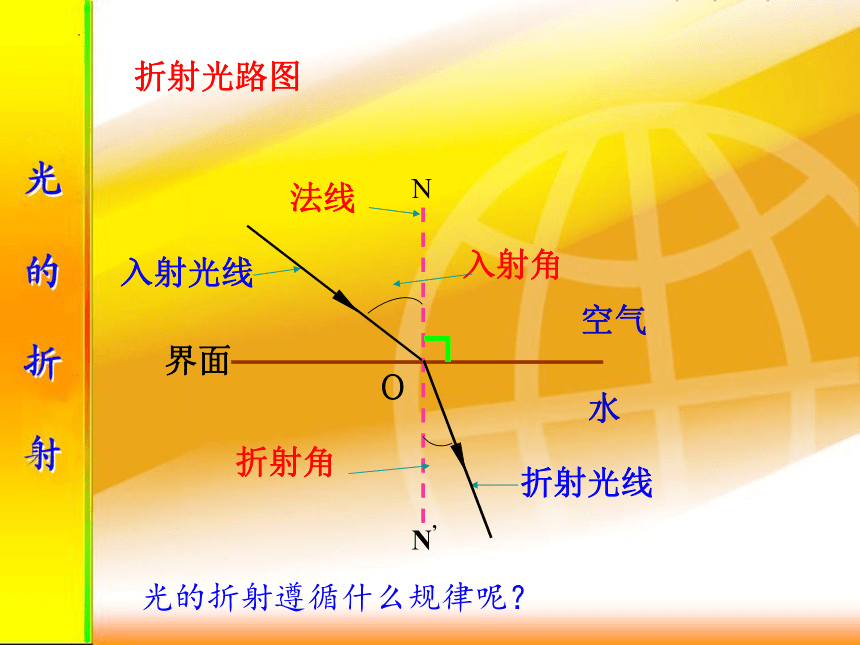

折射光路图
光的折射遵循什么规律呢?
二、光的折射规律:

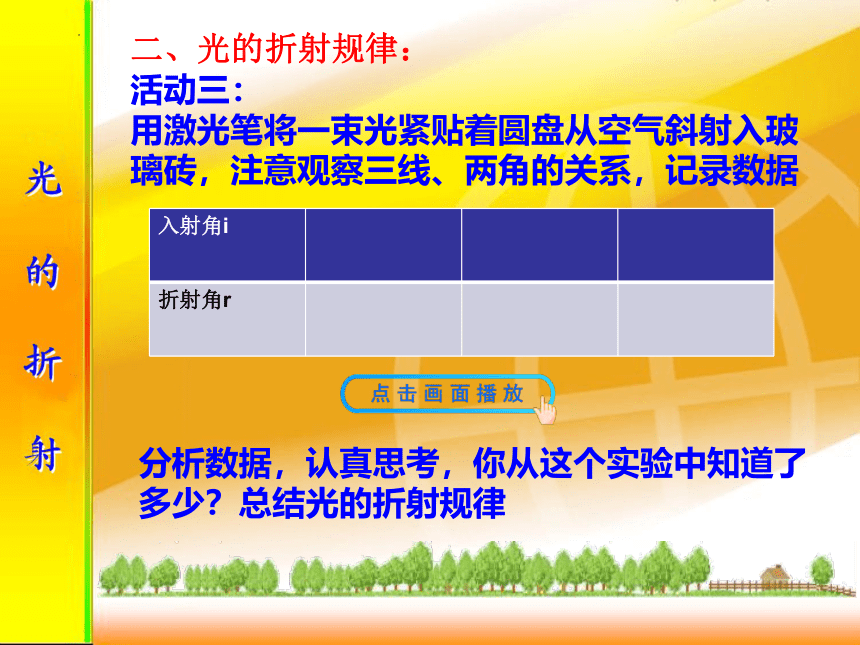

活动三:
用激光笔将一束光紧贴着圆盘从空气斜射入玻璃砖,注意观察三线、两角的关系,记录数据
入射角i
折射角r
分析数据,认真思考,你从这个实验中知道了多少?总结光的折射规律

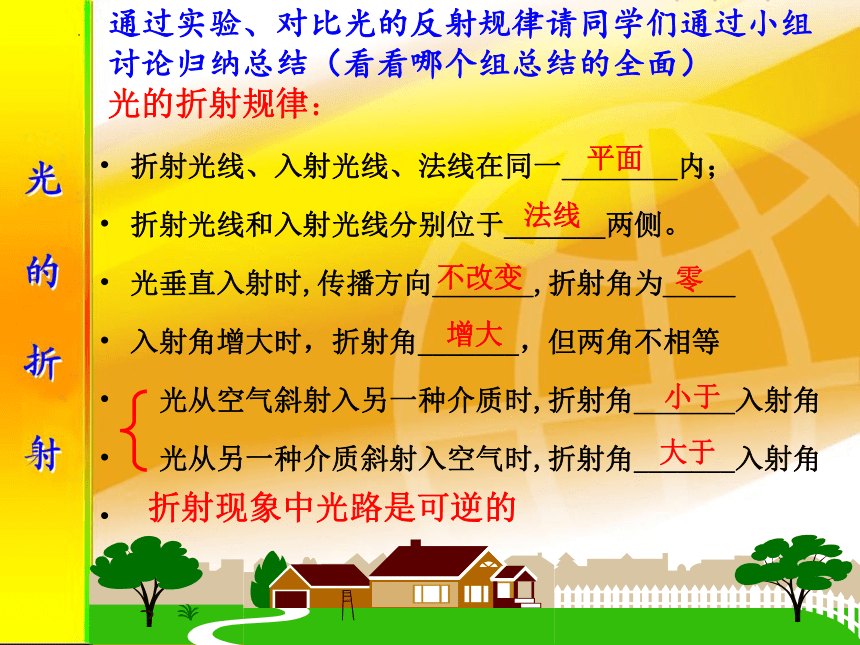

通过实验、对比光的反射规律请同学们通过小组讨论归纳总结(看看哪个组总结的全面)
光的折射规律:
折射光线、入射光线、法线在同一________内;
折射光线和入射光线分别位于_______两侧。
光垂直入射时,传播方向_______,折射角为_____
入射角增大时,折射角_______,但两角不相等
光从空气斜射入另一种介质时,折射角_______入射角
光从另一种介质斜射入空气时,折射角_______入射角
平面
法线
小于
大于
不改变

折射现象中光路是可逆的
增大
完成下图中光从空气射入水和三棱镜的光路图
Q
P
空气

N
N/
N
N/
i
r
考考你

i
r
N
N/
i
r
1、池水变浅
注意安全!
N
N/
M
M/
S
S/

空气
眼睛受骗
由于光的折射,池水看起来比实际的浅(请画图说明)
三、生活中的折射现象
2、筷子折断
P
P′
眼睛受骗
折射现象
3、彩 虹
4、海市蜃楼
1.下列哪一个正确表示了光从玻璃射入空气的
情况( )
C
2.如图所示现象中不属于光的折射的是( )


水中倒影 鱼看起来升高了 钢笔错位 手被放大
A B C D
A
3. 如图所示,是光在空气和玻璃两种介质中传播的光路,其中________是入射光线,________是反射光线,________是折射光线,反射角为______度,折射角为______度,_______是界面,界面的 侧是空气。
A
C
B
M'
N'
M
N
30°
90°
O
认真思考!!!
小组内展开讨论
BO
OC
OA
30
60
M’N’

一、 光的折射:光从一种介质斜射入另一种介质时传播方向发生偏折。
二、折射规律:1、2、3、4。
三、现象:池水变浅 、 筷子变折 、彩虹、海市蜃楼、钢笔错位等。
聪明在于勤奋,天才在于积累。
——华罗庚
同学们再见!!!
