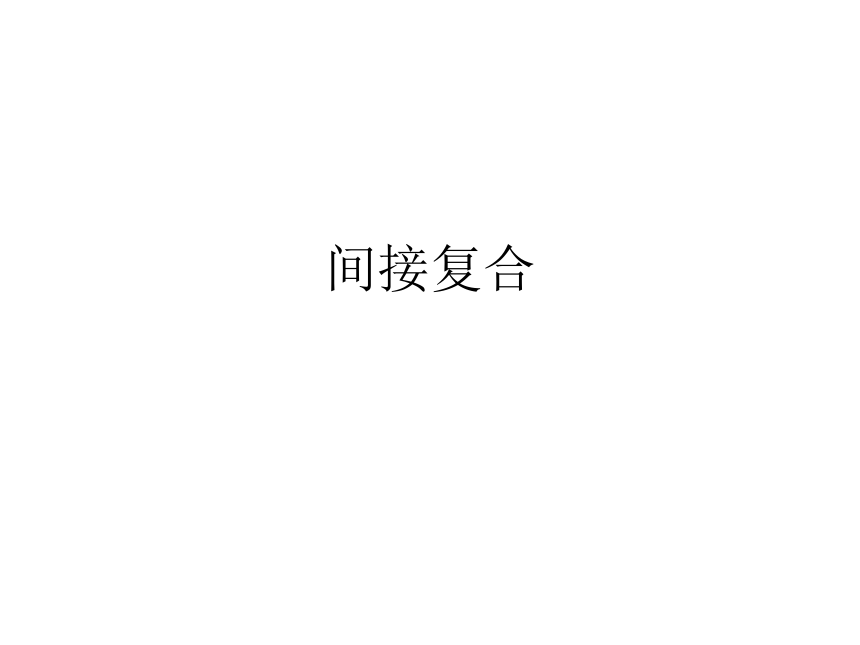

间接复合
2023/3/9
2

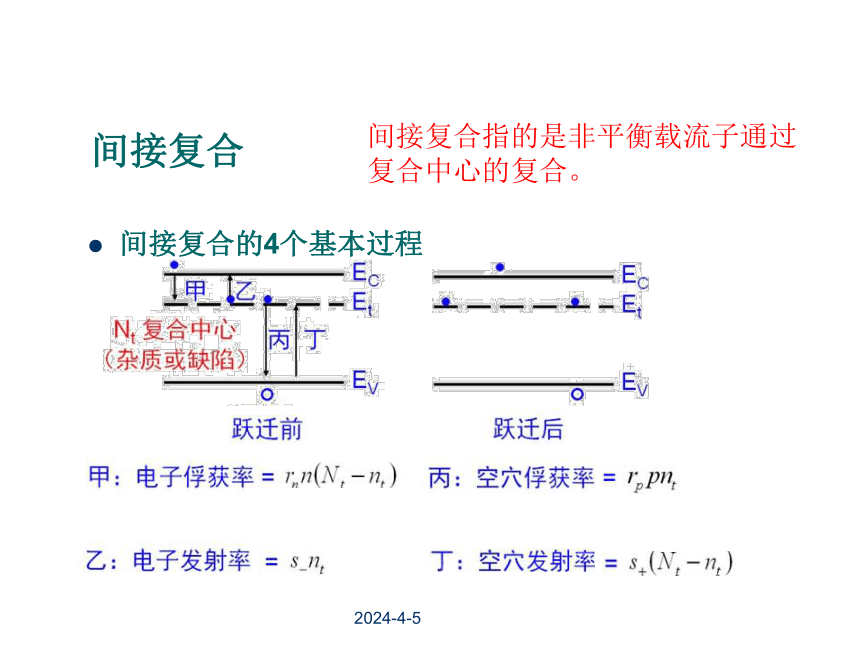

间接复合
间接复合的4个基本过程
间接复合指的是非平衡载流子通过复合中心的复合。
2023/3/9
3

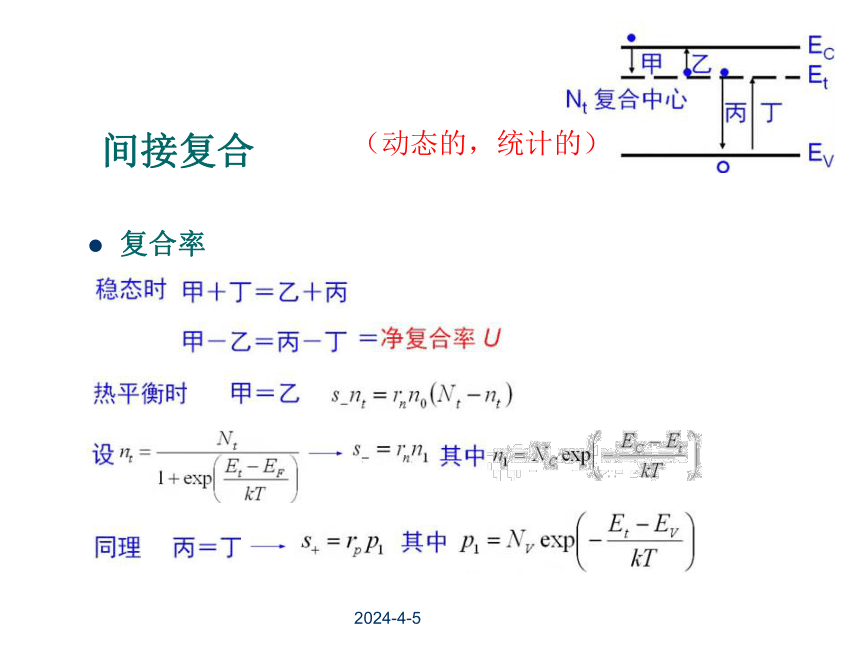

间接复合
复合率
（动态的，统计的）
2023/3/9
4

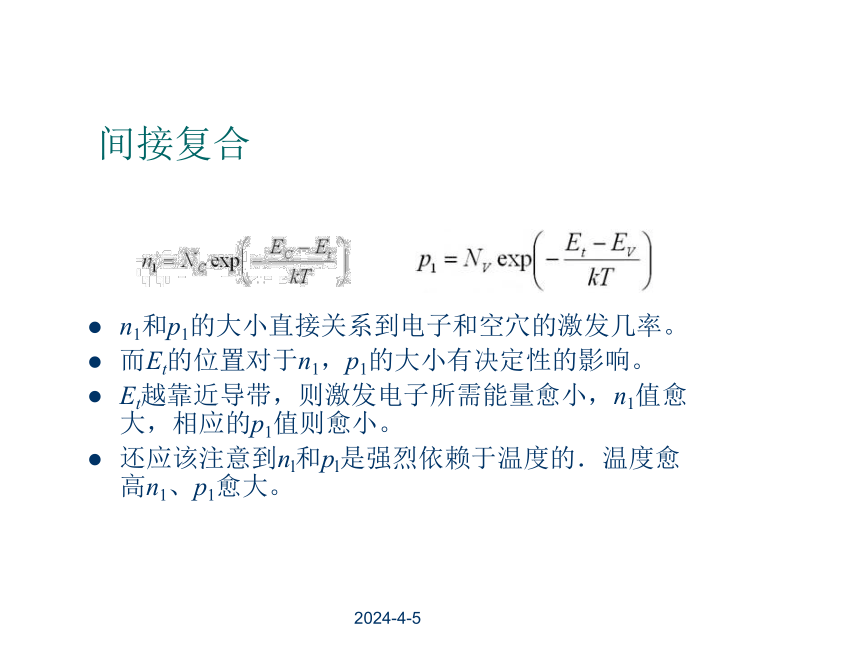

间接复合
n1和p1的大小直接关系到电子和空穴的激发几率。
而Et的位置对于n1，p1的大小有决定性的影响。
Et越靠近导带，则激发电子所需能量愈小，n1值愈大，相应的p1值则愈小。
还应该注意到nl和pl是强烈依赖于温度的．温度愈高n1、p1愈大。
2023/3/9
5
间接复合

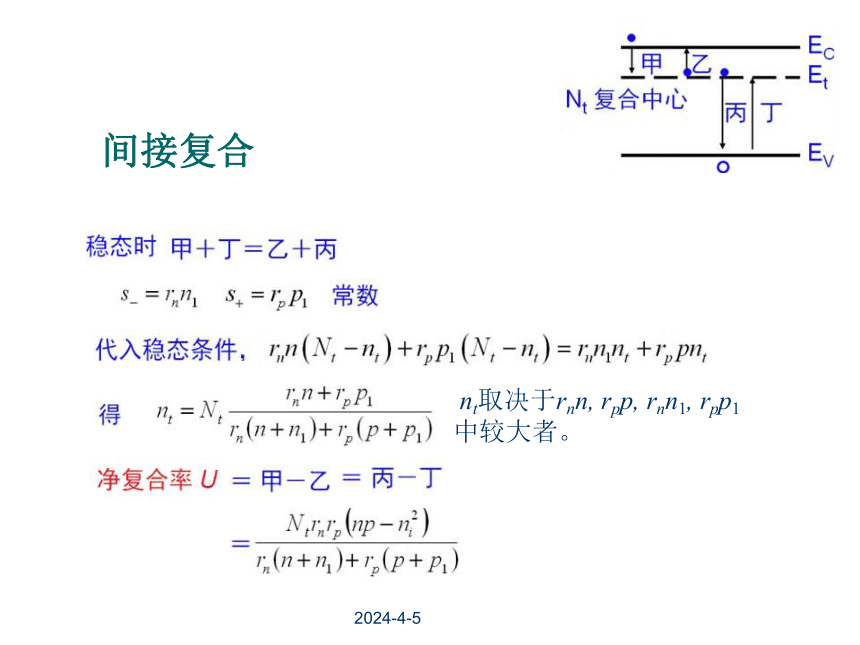

nt取决于rnn, rpp, rnn1, rpp1中较大者。
2023/3/9
6
间接复合
2023/3/9
7
间接复合
2023/3/9
8
间接复合
2023/3/9
9
间接复合
：
深能级——有效的复合中心
10
间接复合
2023/3/9
2023/3/9
11
间接复合
俘获截面
单位时间内，某个复合中心俘获的电子（或空穴）数目
基本上和原子的大小差不多
2023/3/9
12
间接复合
单位：10-16cm2
2023/3/9
13
间接复合
讨论金在硅中的复合作用
金是硅中的深能级杂质，在硅中形成双重能级；位于导带底以下0.54eV的受主能级EtA，和位于价带顶以上0.35eV的施主能级EtD。
硅中的金原子可以接受一个电子，形成负电中心Au ，起受主作用，相应的能级就是EtA。金原子也可以施放一个电子，成为正电中心Au+，起施主作用，相应的能级为EtD。
