5. 实验：练习使用多用电表
第十一章 电路及其应用

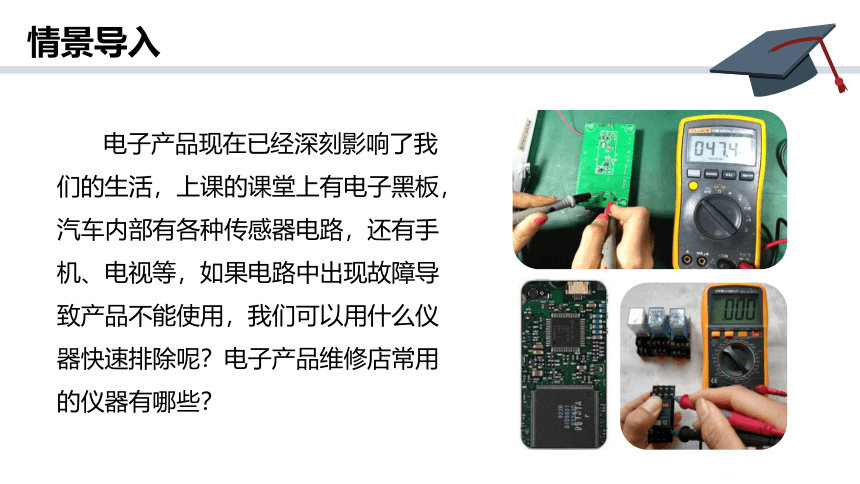

情景导入
电子产品现在已经深刻影响了我们的生活，上课的课堂上有电子黑板，汽车内部有各种传感器电路，还有手机、电视等，如果电路中出现故障导致产品不能使用，我们可以用什么仪器快速排除呢？电子产品维修店常用的仪器有哪些？

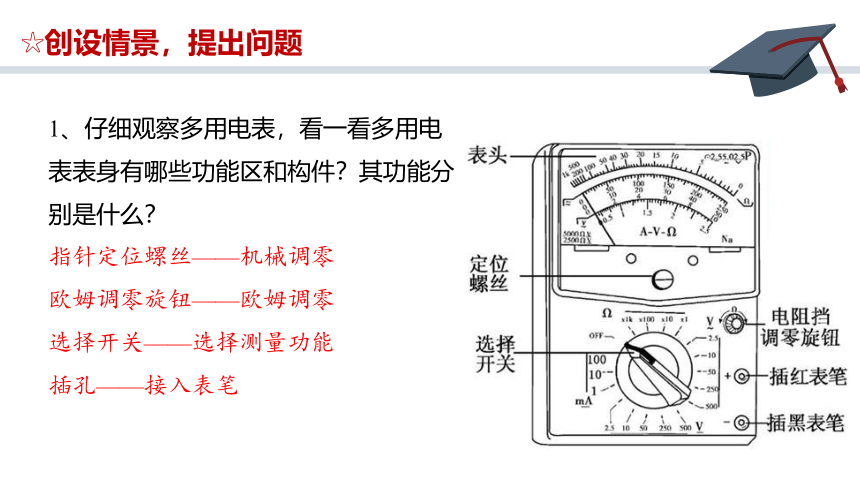

1、仔细观察多用电表，看一看多用电表表身有哪些功能区和构件？其功能分别是什么？
指针定位螺丝——机械调零
欧姆调零旋钮——欧姆调零
选择开关——选择测量功能
插孔——接入表笔
☆创设情景，提出问题

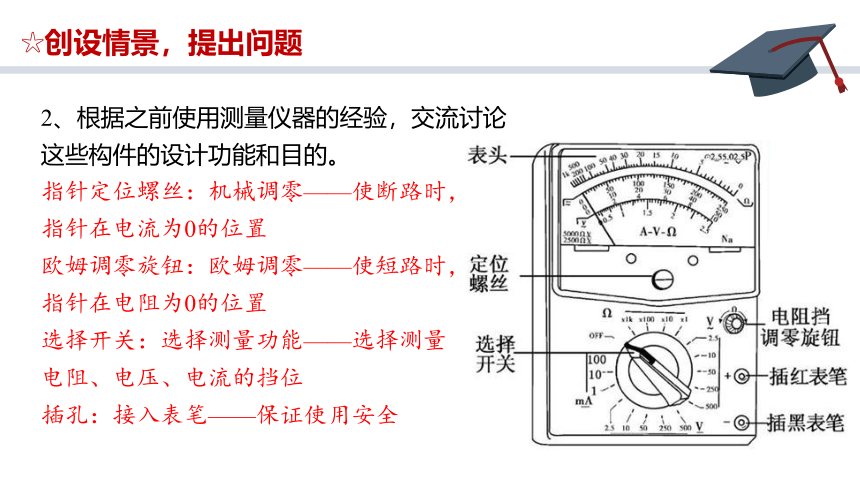

2、根据之前使用测量仪器的经验，交流讨论
这些构件的设计功能和目的。
指针定位螺丝：机械调零——使断路时，
指针在电流为0的位置
欧姆调零旋钮：欧姆调零——使短路时，
指针在电阻为0的位置
选择开关：选择测量功能——选择测量
电阻、电压、电流的挡位
插孔：接入表笔——保证使用安全
☆创设情景，提出问题

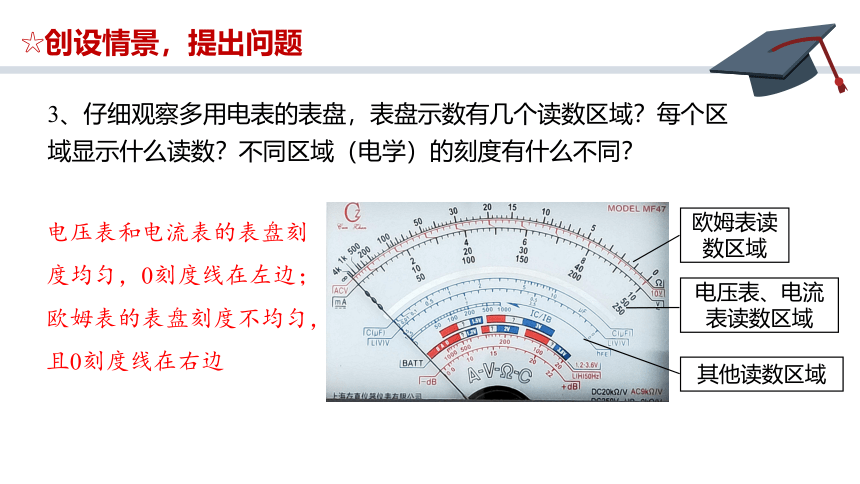

3、仔细观察多用电表的表盘，表盘示数有几个读数区域？每个区域显示什么读数？不同区域（电学）的刻度有什么不同？
欧姆表读数区域
电压表、电流表读数区域
其他读数区域
☆创设情景，提出问题
电压表和电流表的表盘刻度均匀，0刻度线在左边；欧姆表的表盘刻度不均匀，且0刻度线在右边
欧姆表的表盘刻度左右两侧不均匀性都比较明显，中间的刻度比较均匀，因此读数时应尽量让指针靠近表盘中间区域

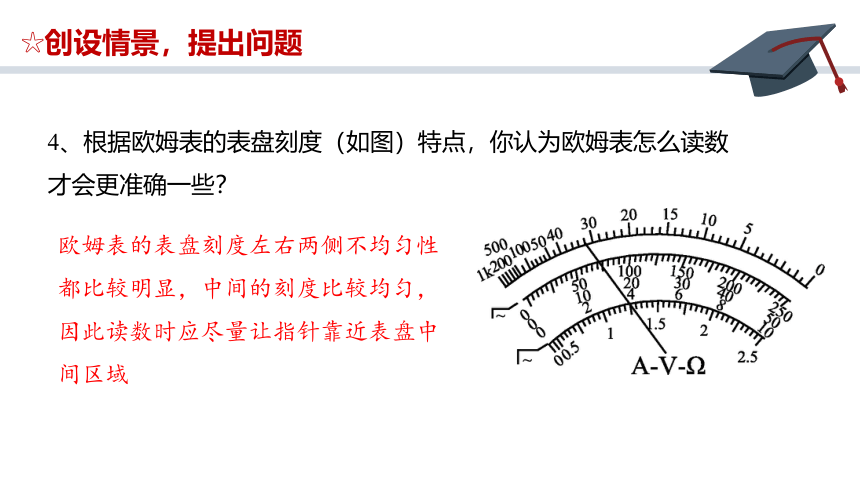

4、根据欧姆表的表盘刻度（如图）特点，你认为欧姆表怎么读数才会更准确一些？
☆创设情景，提出问题
电源是为欧姆表供电；
在使用欧姆表时需要将待测元件的外接电源断开

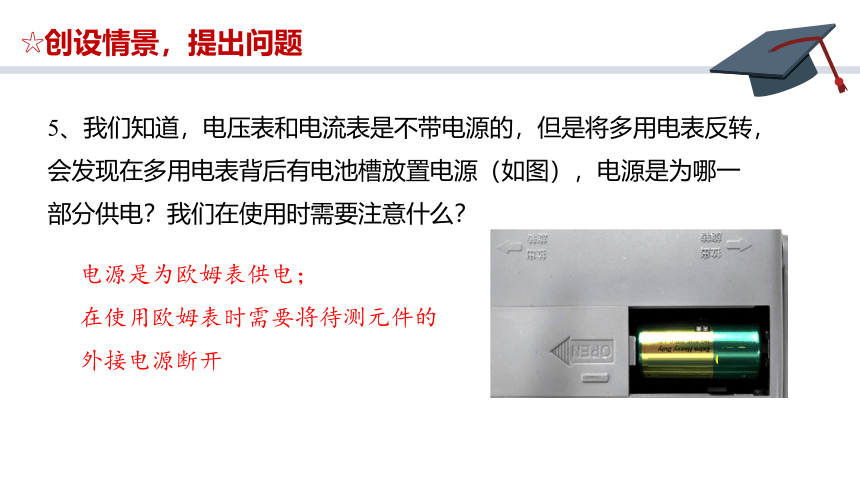

5、我们知道，电压表和电流表是不带电源的，但是将多用电表反转，会发现在多用电表背后有电池槽放置电源（如图），电源是为哪一部分供电？我们在使用时需要注意什么？
☆创设情景，提出问题
1、将多用电表进行机械调零
2、将选择开关打到直流电压挡位
3、估测小灯泡两端的电压，然后选择一个合适的量程
☆制订方案，设计实验

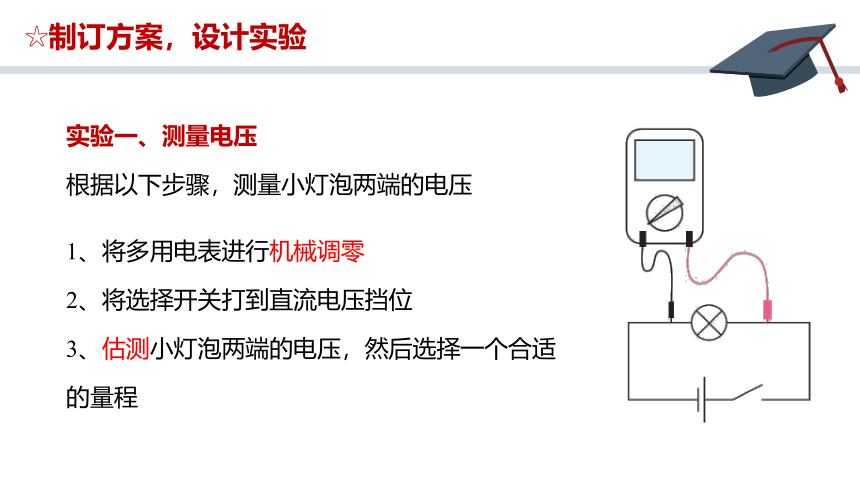

实验一、测量电压
根据以下步骤，测量小灯泡两端的电压

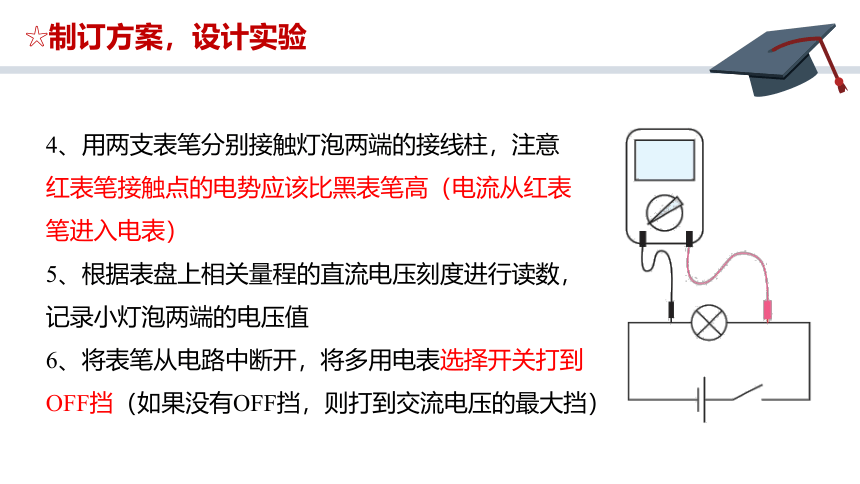

4、用两支表笔分别接触灯泡两端的接线柱，注意
红表笔接触点的电势应该比黑表笔高（电流从红表
笔进入电表）
5、根据表盘上相关量程的直流电压刻度进行读数，
记录小灯泡两端的电压值
6、将表笔从电路中断开，将多用电表选择开关打到
OFF挡（如果没有OFF挡，则打到交流电压的最大挡）
☆制订方案，设计实验
1、将多用电表进行机械调零
2、将选择开关打到直流电流挡位
3、估测通过小灯泡的电流，然后选择一个合适的量程
☆制订方案，设计实验
实验二、测量电流
根据以下步骤，测量通过小灯泡的电流
4、断开电路开关，把小灯泡的一个接线柱上的导
线卸开，把多用电表从导线断开处串联在电路中，
（电流从红表笔流入电表）
5、根据表盘上相关量程的直流电流刻度进行读数，记录通过小灯泡的电流值
6、将表笔从电路中断开，将多用电表选择开关打到OFF挡（如果没有OFF挡，则打到交流电压的最大挡）
☆制订方案，设计实验
实验三、测量电阻
根据以下步骤，测量小灯泡的电阻
1、将多用电表进行机械调零
2、将选择开关打到欧姆挡位
3、估测小灯泡的电阻，然后选择一个合适的欧姆挡位
4、将红黑表笔短接，调节欧姆调零旋钮使指针对齐电阻的零刻度线
5、将小灯泡从电路中断开，用两支表笔分别接触灯泡两端的接线柱
☆制订方案，设计实验
6、根据表盘上相关量程的欧姆刻度进行读数，
记录小灯泡的电阻阻值大小
7、如果欧姆表指针偏角不在中间位置，则更
换合适的挡位，重新进行欧姆调零，再次测量读数
8、断开电阻和表笔，将多用电表选择开关打到OFF挡
（如果没有OFF挡，则打到交流电压的最大挡）
☆制订方案，设计实验
拓展：根据以上步骤尝试测量二极管、人体、水等不同导体的电阻。
测定二极管电阻时，要变换表笔与二极管连接的方式（正向或反向）
☆制订方案，设计实验
某次实验中，表盘指针如图所示：
1、如果选择的是电压量程为50V的挡位，则被测电压为多少？
☆分组实验，采集数据
如果量程为50V，首先计算出每一小格代表1V，最终读数要读到最小刻度的下一位。再根据指针位置，可以读出电压为20.0V
某次实验中，表盘指针如图所示：
2、如果选择的是电压量程为2.5V的挡位，则被测电压为多少？
☆分组实验，采集数据
如果量程为2.5V，首先计算出每一小格代表0.05V，最终读数与最小刻度位数一致。表盘上并没有标出2.5V量程的刻度数值，可以自己假定刻度数值对应换算，指针所指的位置读数应为1.00V
某次实验中，表盘指针如图所示：
3、如果选择的是电流量程为150mA的挡位，则被测电流为多少？
☆分组实验，采集数据
如果量程为150mA，首先计算出每一小格代表3mA，最终读数与最小刻度位数一致。表盘上并没有标出150mA量程的刻度数值，可以自己假定刻度数值对应换算，指针所指的位置读数应为60mA
某次实验中，表盘指针如图所示：
4、如果选择的是欧姆挡×1000的挡位，则被测电阻为多少？
☆分组实验，采集数据
被测电阻为22×1000Ω=2.2×104Ω
根据实验操作交流讨论：
1、多用电表可以测量哪些电学参量？
可以测量电压、电流、电阻
2、多用电表使用时表笔要怎样连接？
电流从红表笔流入电表，黑表笔流出电表
3、多用电表使用时怎样调零？
使用之前机械调零；使用欧姆挡位时每更换一次挡位，进行一次欧姆调零
☆分析论证，得出结论
1、在使用多用电表的欧姆表挡位时，根据实验操作分析：
（1）如果在测量电阻时，手指触到了表笔的触头部分，则电阻的
测量值会怎样变化？
手指触到了表笔的触头部分，则待测电阻与人体电阻并联，因此测量值会减小
（2）如果测量电阻时，指针偏角太小，则应该怎样更换挡位？
指针偏角太小说明电阻阻值太大，因此应该更换一个更大的挡位，使指针偏角大一些到表盘中央附近
☆应用规律，反思改进
2、若多用电表的电阻挡有四个倍率，分别是×1、×10、×100、×1000。
（1）用×10挡测量某电阻Rx时，操作步骤正确，发现表头指针偏转角度过小，为了较准确地进行测量，则应：
①将选择开关置于 ；
②将红、黑表笔短接进行 ；
③将待测电阻Rx接在 进行测量。
☆应用规律，反思改进
×100挡
欧姆挡调零
红、黑表笔之间
（2）若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则所测电阻的阻值为 Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是 ．
1.4×103
☆应用规律，反思改进
×1 k　
（3）用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为 mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为 mA；当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为 V.
☆应用规律，反思改进
31.5
158　
6.3
课堂小结
1
2
认识多用电表
1、表盘
2、功能区域、挡位
使用多用电表
1、操作步骤
2、读数规则
3、误差分析
数字万用表是一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。数字万用表适用于基本故障诊断的便携式装置，也有放置在工作台的装置，有的分辨率可以达到七、八位。在精度和分辨率方面，数字显示有很好的优势，测量值可以用三位或更多位来显示。
数字万用表是在数字直流电压表的基础上扩展而成的。转换器将随时间连续变化的模拟电压量变换成数字量，再由电子计数器对数字量进行计数得到测量结果，再由译码显示电路将测量结果显示出来。逻辑控制电路控制电路的协调工作，在时钟的作用下按顺序完成整个测量过程。
课外拓展
数字式多用电表
除了基本的电压、电阻、电流，数字电表还可以测量更多的度量；一些常见的附加功能，及其测量的度量单位包括：H电感（亨利）、
F电容（法拉）、电导（西门）、℃/℉温度
（摄氏度或华氏度）、Hz频率（赫兹）、%占空比（百分率）、DWELL闭合角（汽车数字万用表）TACH转速（RPM，汽车数字万用表）、hFE（三极管放大倍数）等。
课外拓展——数字式多用电表
