费米能级和载流子的统计分布
2023/3/10
2
费米能级和载流子的统计分布

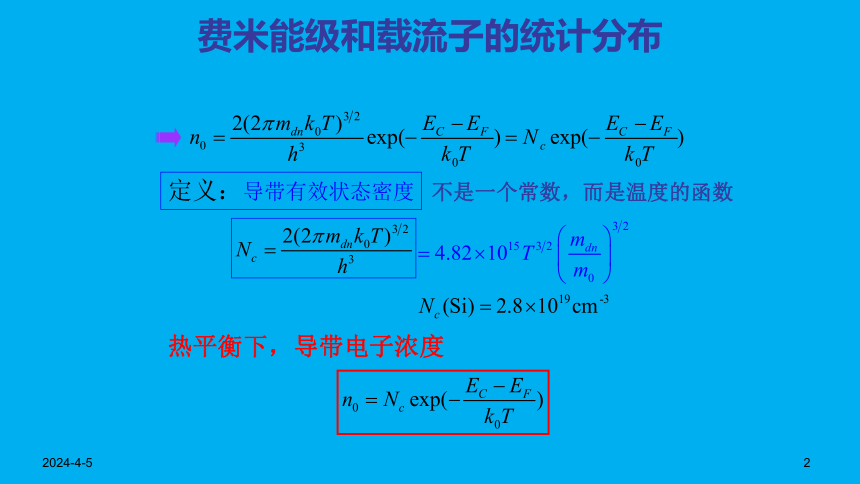

定义:导带有效状态密度
热平衡下,导带电子浓度
不是一个常数,而是温度的函数
2023/3/10
3
费米能级和载流子的统计分布
价带空穴浓度
价带有效状态密度
2023/3/10
4
费米能级和载流子的统计分布

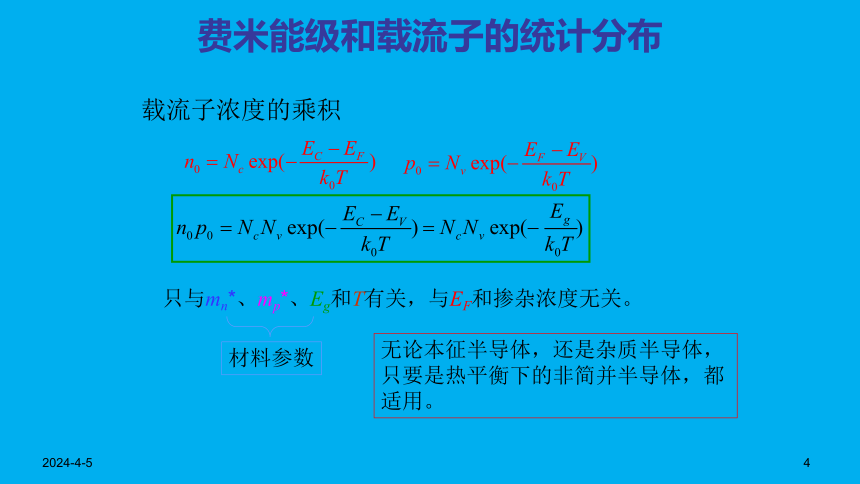

载流子浓度的乘积
只与mn*、mp*、Eg和T有关,与EF和掺杂浓度无关。
材料参数
无论本征半导体,还是杂质半导体,只要是热平衡下的非简并半导体,都适用。
2023/3/10
5
费米能级和载流子的统计分布

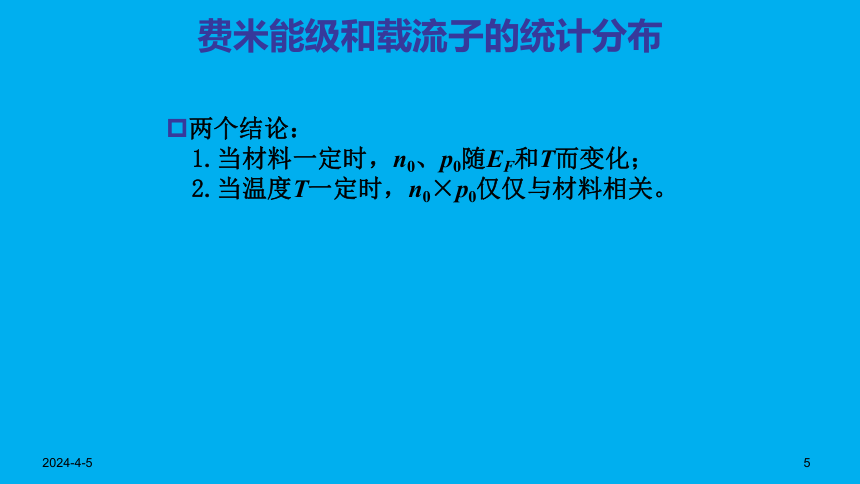

两个结论:
1.当材料一定时,n0、p0随EF和T而变化;
2.当温度T一定时,n0×p0仅仅与材料相关。
2023/3/10
6

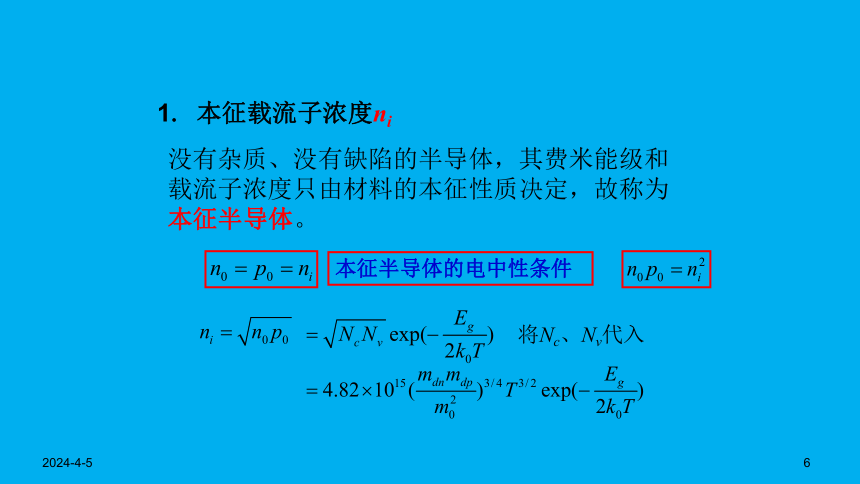

1. 本征载流子浓度ni
没有杂质、没有缺陷的半导体,其费米能级和载流子浓度只由材料的本征性质决定,故称为本征半导体。
本征半导体的电中性条件
将Nc、Nv代入
2023/3/10
7
ni与禁带宽度Eg
ni与温度T
测量值
2023/3/10
8
注意:
对于某种特定半导体,T确定,ni也确定。室温下:
斜率
极限工作温度
Si:520K
Ge:320K
GaAs:720K
“高温”半导体
2023/3/10
9
本征载流子浓度的意义
可作为判断半导体材料的热平衡条件。当半导体处于热平衡时,载流子浓度的乘积n0×p0保持恒定,如果电子的浓度增加,则空穴的浓度要减少;反之亦然。
——针对非简并半导体而言
因此,若已知ni和一种载流子浓度,则可根据上式求出另一种载流子浓度。
2023/3/10
10
本征半导体费米能级的位置
由电中性条件
本征半导体的费米能级Ei基本位于禁带中线处
2023/3/10
11
本征费米能级位于禁带中线处,满足n0=p0的关系。
但是由于导带有效状态密度Nc和价带有效状态密度Nv中分别含有电子状态密度有效质量mdn和价带空穴状态密度有效质量 mdp。由于两者数值上的差异,使本征半导体的费米能级偏离禁带中央。
如果费米能级偏离禁带中线很小,可以认为费米能级基本上位于禁带中央。
2023/3/10
12
杂质能级上的电子和空穴
杂质能级的分布函数:电子或空穴占据杂质能级的几率
能带中的能级——可以容纳2个电子
杂质能级——只可以容纳1个电子
↑↓


全空


全空
