p-n结的载流子分布
2023/3/10
重庆邮电大学微电子教学部
2
p-n结的载流子分布

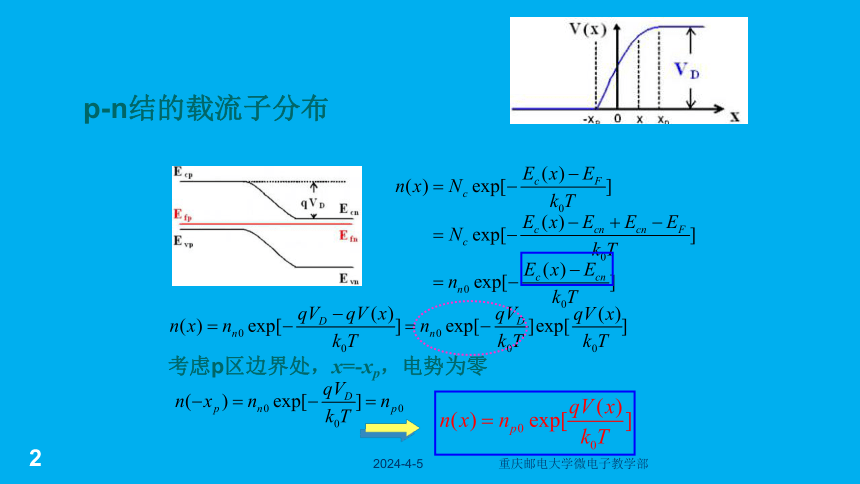

考虑p区边界处,x=-xp,电势为零
2023/3/10
重庆邮电大学微电子教学部
3
p-n结的载流子分布

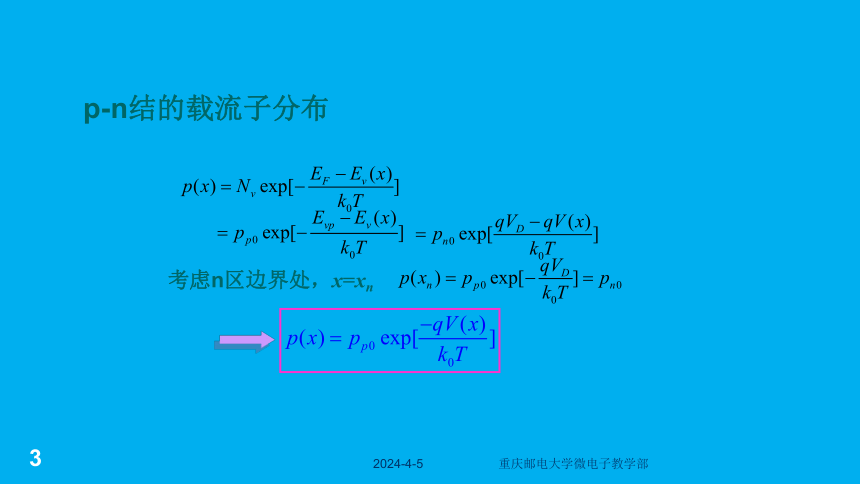

考虑n区边界处,x=xn
2023/3/10
重庆邮电大学微电子教学部
4

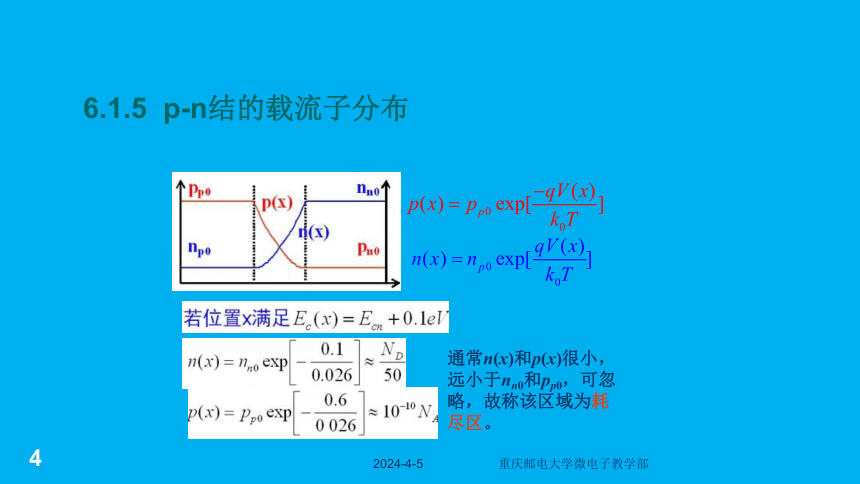

6.1.5 p-n结的载流子分布
通常n(x)和p(x)很小,远小于nn0和pp0,可忽略,故称该区域为耗尽区。
2023/3/10
重庆邮电大学微电子教学部
5

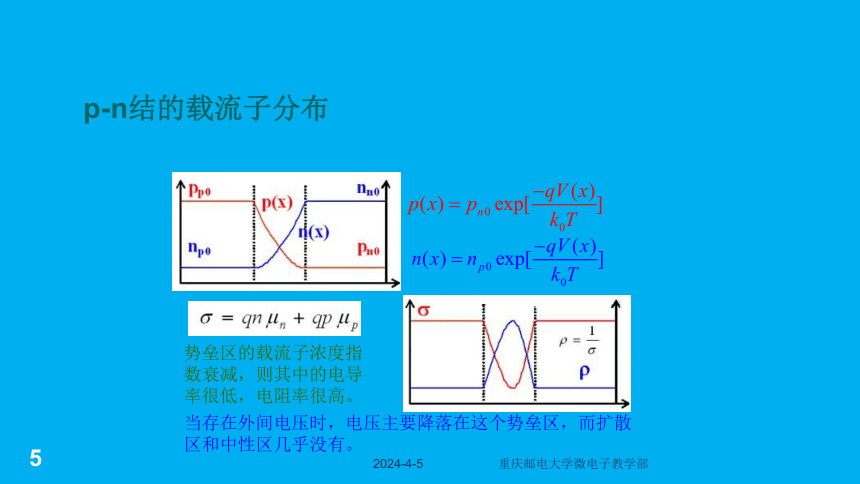

p-n结的载流子分布
势垒区的载流子浓度指数衰减,则其中的电导率很低,电阻率很高。
当存在外间电压时,电压主要降落在这个势垒区,而扩散区和中性区几乎没有。
2023/3/10
重庆邮电大学微电子教学部
6

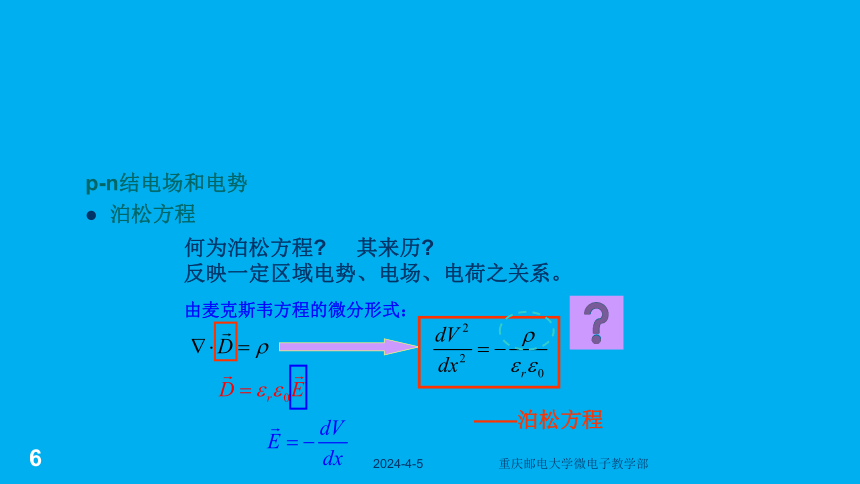

p-n结电场和电势
泊松方程
何为泊松方程 其来历
反映一定区域电势、电场、电荷之关系。
由麦克斯韦方程的微分形式:
——泊松方程
2023/3/10
重庆邮电大学微电子教学部
7
a.突变结p+-n
2023/3/10
重庆邮电大学微电子教学部
8
电场分布
2023/3/10
重庆邮电大学微电子教学部
9
讨论:
电场符号为“-”。
(因为定义的坐标系是p→n,而内建电场的方向却是N区→ P区,所以方向相反。)
电场线性变化。
当x=-xp或x=xn时,Emin=0。
当x=0时,Emax,存在极值。
耗尽区主要在轻掺杂一侧。
(电位移矢量在x=0处连续)
2023/3/10
重庆邮电大学微电子教学部
10
电势分布
2023/3/10
重庆邮电大学微电子教学部
11
讨论:
在x=-xp处, V存在极小值,曲线上弯。
或x=xn处,V存在极大值,曲线下弯。
曲线由两段抛物线组成。
在x=0处,V连续。
1.单边突变结的VD随低掺杂一侧的杂质浓度的增加而升高。
2.单边突变结的XD随轻掺杂一侧的杂质浓度增加而下降。
2023/3/10
重庆邮电大学微电子教学部
12
b.线性缓变结
以x=0处,V=0进行积分计算
2023/3/10
重庆邮电大学微电子教学部
13
势垒宽度
注意:
突变结的XD与VD的平方根成正比。
线性缓变结的XD与VD的立方根成正比。
