(共27张PPT)
电磁铁 电磁继电器
第二十章 第3节
线圈
铁芯

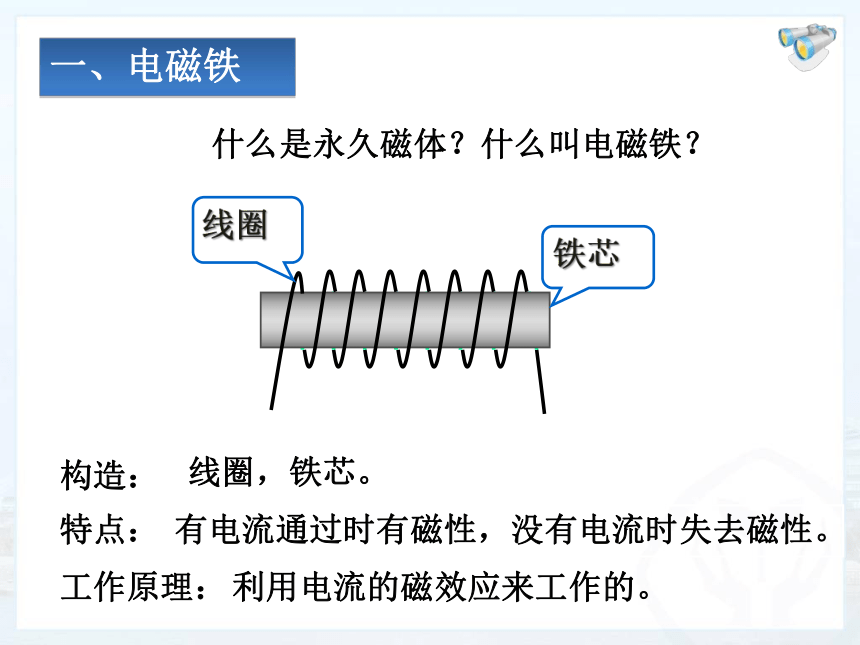

 什么是永久磁体?什么叫电磁铁?
有电流通过时有磁性,没有电流时失去磁性。
一、电磁铁
构造:
特点:
线圈,铁芯。
工作原理:
利用电流的磁效应来工作的。

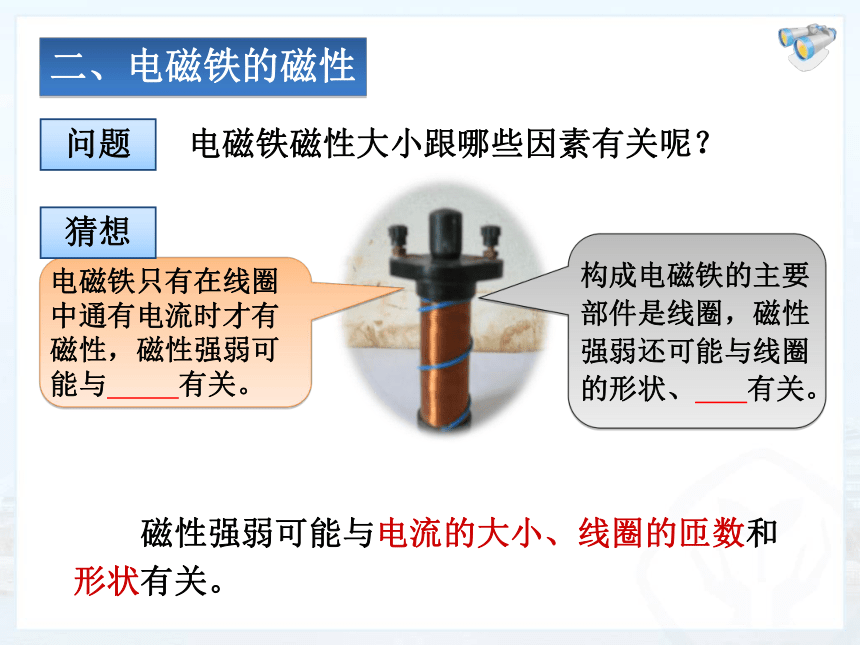

电磁铁磁性大小跟哪些因素有关呢?
  磁性强弱可能与电流的大小、线圈的匝数和形状有关。
电磁铁只有在线圈中通有电流时才有磁性,磁性强弱可能与 有关。
构成电磁铁的主要部件是线圈,磁性强弱还可能与线圈的形状、 有关。
二、电磁铁的磁性
问题
猜想
S
a
(3)如何判断磁性的强弱?

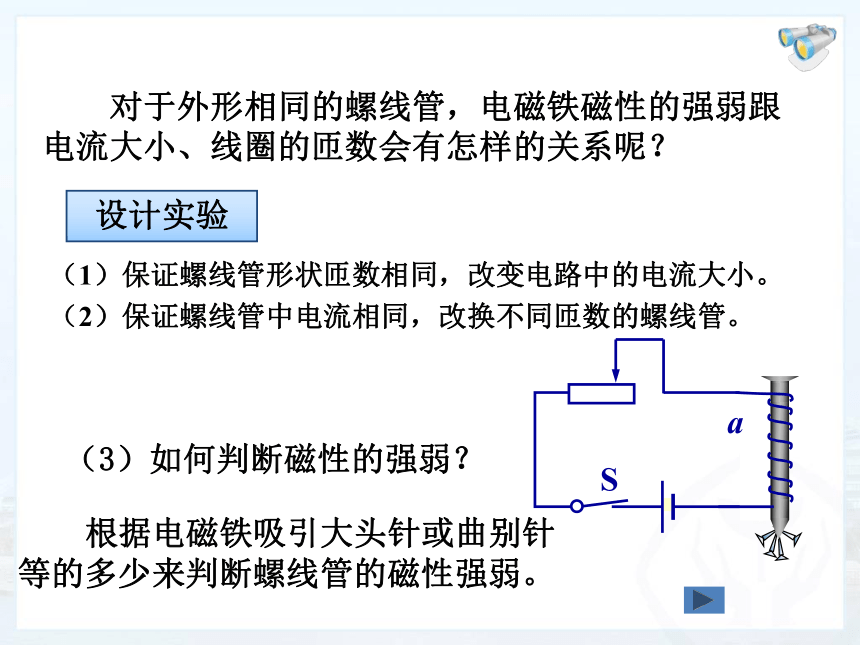

  对于外形相同的螺线管,电磁铁磁性的强弱跟电流大小、线圈的匝数会有怎样的关系呢?
(1)保证螺线管形状匝数相同,改变电路中的电流大小。
(2)保证螺线管中电流相同,改换不同匝数的螺线管。
设计实验
根据电磁铁吸引大头针或曲别针等的多少来判断螺线管的磁性强弱。
S
a
S
a

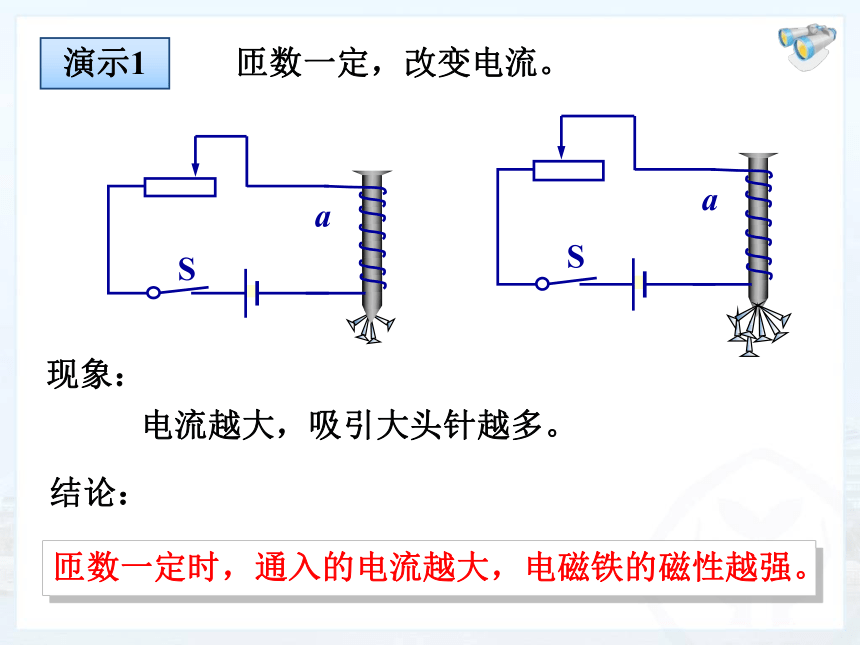

演示1
匝数一定时,通入的电流越大,电磁铁的磁性越强。
现象:
匝数一定,改变电流。
电流越大,吸引大头针越多。
结论:
现象:
S
a
b

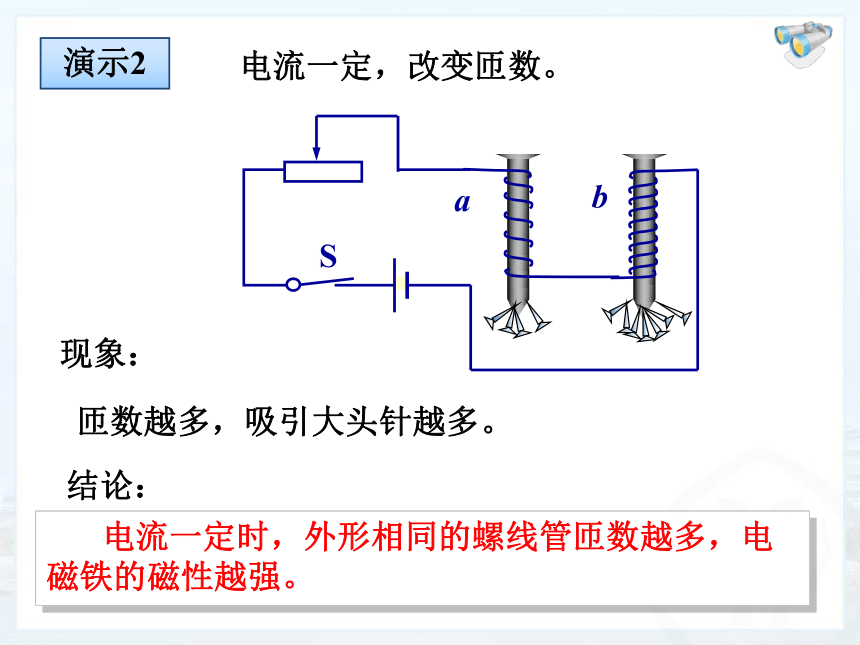

演示2
电流一定时,外形相同的螺线管匝数越多,电磁铁的磁性越强。
电流一定,改变匝数。
匝数越多,吸引大头针越多。
结论:

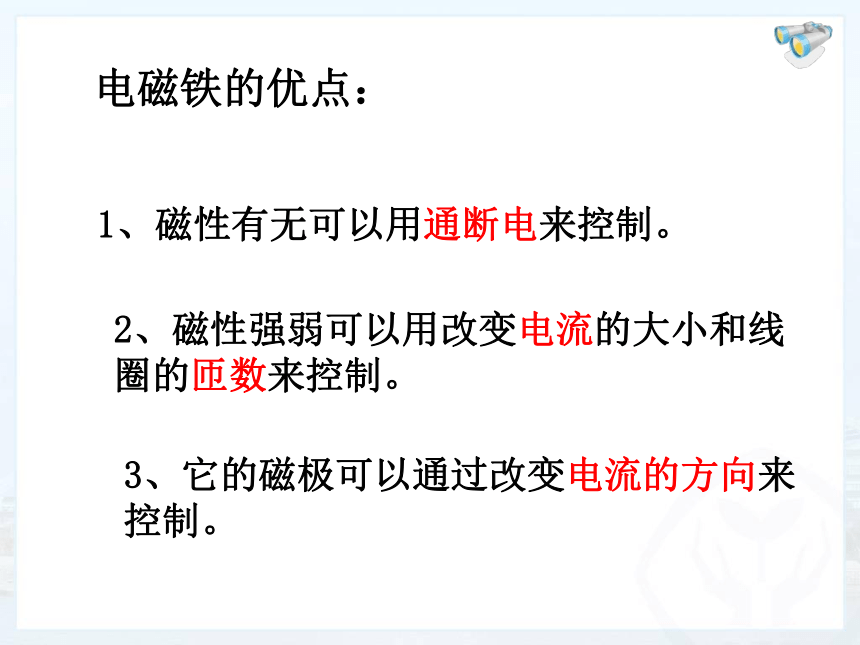

电磁铁的优点:
1、磁性有无可以用通断电来控制。
2、磁性强弱可以用改变电流的大小和线圈的匝数来控制。
3、它的磁极可以通过改变电流的方向来控制。

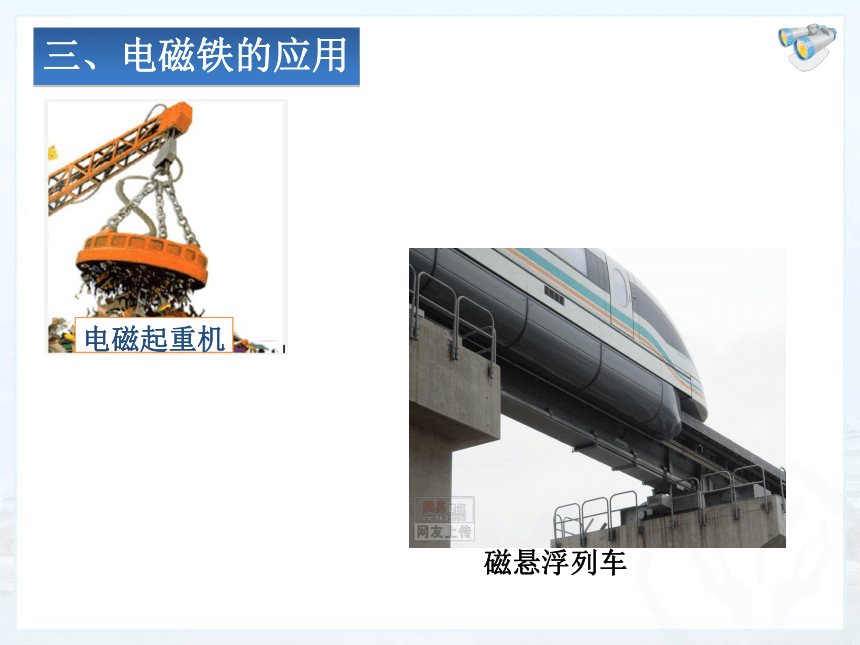

电磁起重机
三、电磁铁的应用
磁悬浮列车

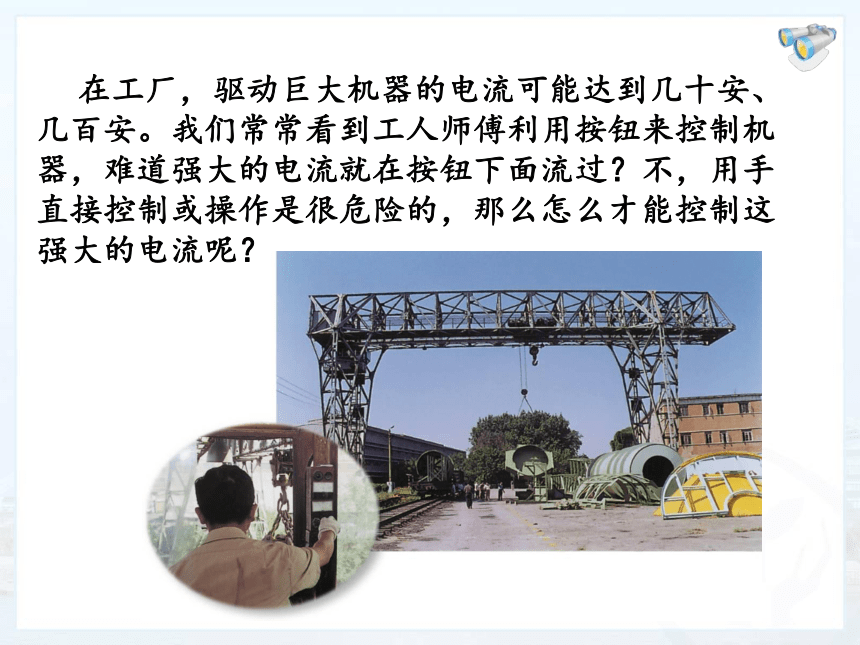

  在工厂,驱动巨大机器的电流可能达到几十安、几百安。我们常常看到工人师傅利用按钮来控制机器,难道强大的电流就在按钮下面流过?不,用手直接控制或操作是很危险的,那么怎么才能控制这强大的电流呢?
四、电磁继电器
1.电磁继继电器的构造:
电磁铁、衔铁、弹簧、触点(静触点和动触点)。
触点
2. 电磁继电器的作用:
利用电磁继电器可以实现
(1)自动控制(2)远距离操纵(3)安全报警……
低压控制电路
高压工作电路
低压控制电路和高压工作电路。
3.电路组成:
4.工作原理:
低压电路通电时,电磁铁有磁性,衔铁吸下来使触点接触,工作电路闭合。低压电路断电时,电磁铁失去磁性,弹簧把衔铁拉起来,切断工作电路。
S1
M
A
低压电源
高压电源
5.电磁继电器
高压工作电路
利用低电压、弱电流电路的通断,来间接地控制高电压、强电流电路通断的装置。
实质:就是利用电磁铁来控制工作电路的一种开关。
低压电源
高压电源
低压控制电路
水位没有到达金属块A时,电磁铁不通电无磁性, 灯亮。当水位到达金属块A时,电磁铁通电有磁性,将衔铁吸下来, 灯亮。
6、应用
1)水位自动报警器
工作原理:
S
红灯
绿灯
A
B
绿灯
红灯
2)温度自动报警器
制作水银温度计时插入一段金属丝,当温度达到金属丝下端所指的温度时,电磁铁具有 ,将 吸引过来,使电铃发出报警信号.
工作原理:
磁性
衔铁
3)电铃
接通电源后,电磁铁 衔铁,铃锤敲击铃碗发声,同时触点 ,通过线圈的电路分开,电磁铁失去磁性,衔铁由于弹性片弹性回到初始位置,这时触点又 ,线圈电路闭合,电磁铁又 引衔铁,铃锤敲击铃碗发声……如此往复,电铃不断发出声音。
工作原理:
吸引
吸引
分离
接触
1.电磁铁:内部插有铁芯的螺线管叫电磁铁。
2.工作原理:根据电流磁效应的原理工作的。
3.特点:电流的通断可以控制磁性的有无; 电流的方向可以改变电磁铁磁极的极性;电流的大小或匝数的多少可控制其磁性的强弱。
小 结
6.电路组成:
4.电磁继电器的构造:
电磁铁、衔铁、弹簧、触点
5. 作用:
实质:就是利用电磁铁来控制工作电路的一种开关。
是利用低电压、弱电流电路的通断,来间接地控制高电压、强电流电路通断的装置。
利用电磁继电器可以实现
(1)自动控制(2)远距离操纵(3)安全报警……
8.电磁继电器:
低压控制电路和高压工作电路。
7. 工作原理:
1.电磁铁的磁性跟 和 _____________有关
2.电磁铁工作的原理: 。
3.电磁铁的优点:
A.磁性有无可以用 来控制.
B.磁性强弱可以用改变 大小来控制.
C.它的南北极可以通过改变 来控制.
4.电磁铁的应用:
电流大小
线圈匝数
利用电流的磁效应
通断电
电流
电流方向
电磁起重机 电铃
电话听筒 电磁继电器
练一练
5.如图所示,当滑动变阻器的滑片向右移动时,电路中的电流将 ,电磁铁中的磁性将 。
减弱
变小
练一练
6 .如图所示,要使电磁铁磁性最强,正确的接法是 ( )
A. S1接1,S2接3
D. S1接2,S2接3
C. S1接2,S2接4
B. S1接1,S2接4
R
4
3
S2
S1
2
1
R
D
R
4
3
S2
S1
2
1
R
7.如图所示,若将变阻器的滑片向右移动,那么悬挂磁铁的弹簧将( )
A. 不变
B. 缩短
C. 伸长
D. 不能判断
B
练一练
R
S
·
N
S
R
S
·
N
S
8、用电磁继电器来操纵高电压、强电流,其主要作用是( )
A、节约 B、操作简单
C、保护用电器 D、避免危险
9、下列装置中没有应用电磁铁的是( )
A、电磁起重机 B、电磁继电器
C、电铃 D、电热水器
D
D
练一练
练一练
11、如图是火警自动报警器的原理图,虚线框内是双面金属片,当温度发生变化时,会发生弯曲,试说明发生火灾时,该报警器的工作过程。
双面金属片
11、如图是火警自动报警器的原理图,虚线框内是双面金属片,当温度发生变化时,会发生弯曲,试说明发生火灾时,该报警器的工作过程。
练一练
双面金属片
12、王强同学为某仓库设计了一种防盗报警器,安在仓库的门口的地上,报警灯安在值班室内,请你说出其工作原理。
练一练
踏板
练一练
12、王强同学为某仓库设计了一种防盗报警器,安在仓库的门口的地上,报警灯安在值班室内,请你说出其工作原理。
踏板
