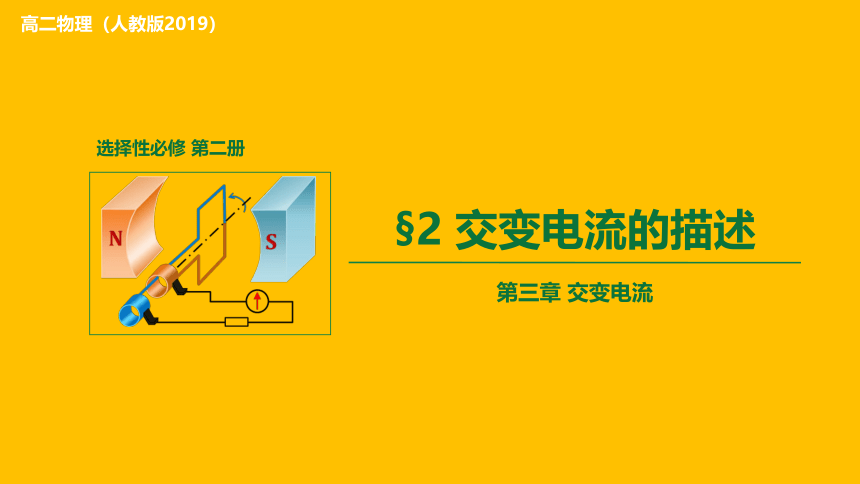

§2 交变电流的描述
高二物理（人教版2019）
选择性必修 第二册
第三章 交变电流
新课引入
思考与讨论：

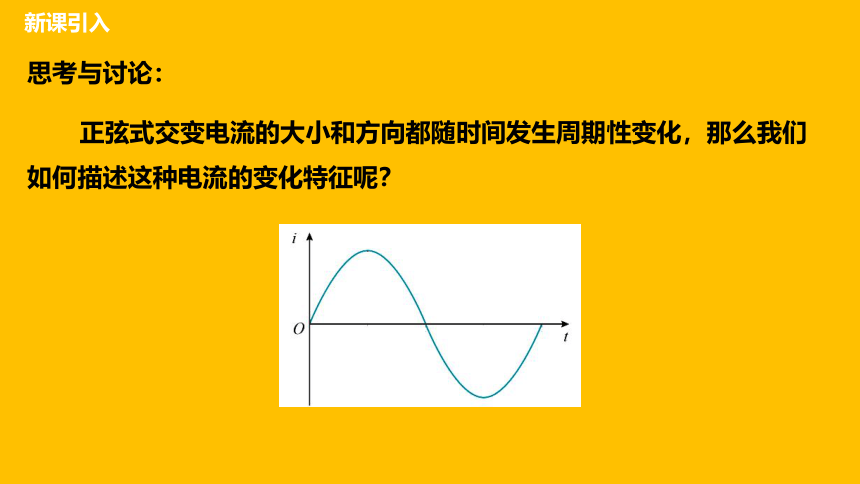

正弦式交变电流的大小和方向都随时间发生周期性变化，那么我们如何描述这种电流的变化特征呢？
1.周期：
2.频率:
交变电流完成一次周期性变化所需的时间。
交变电流一秒内完成周期性变化的次数。
3.关系：
符号是T 单位为s
符号是f 单位为Hz

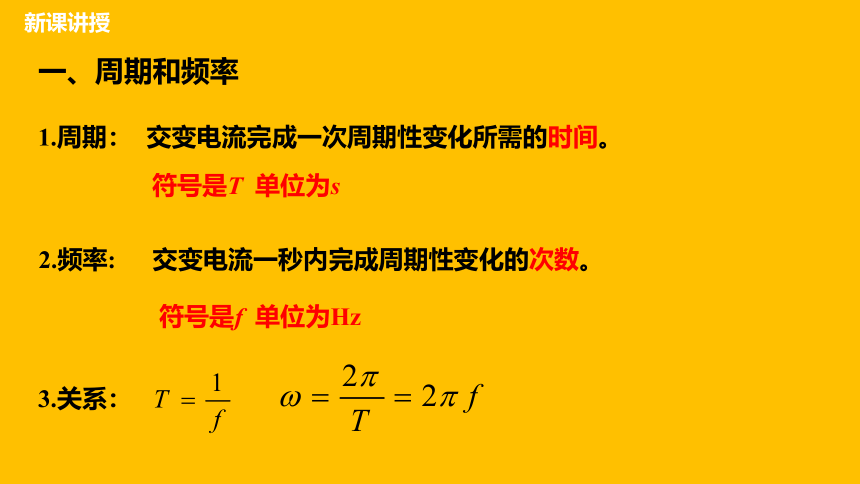

一、周期和频率
新课讲授
思考与讨论：
新课讲授

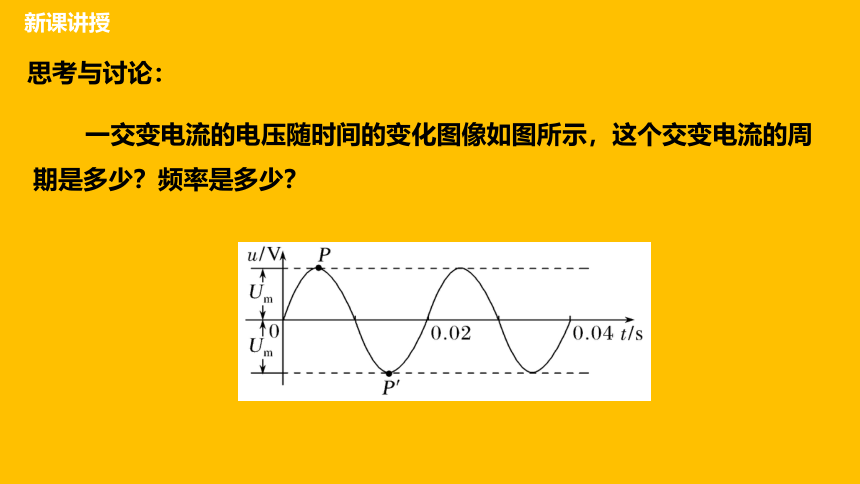

一交变电流的电压随时间的变化图像如图所示，这个交变电流的周期是多少？频率是多少？
一、周期和频率
新课讲授

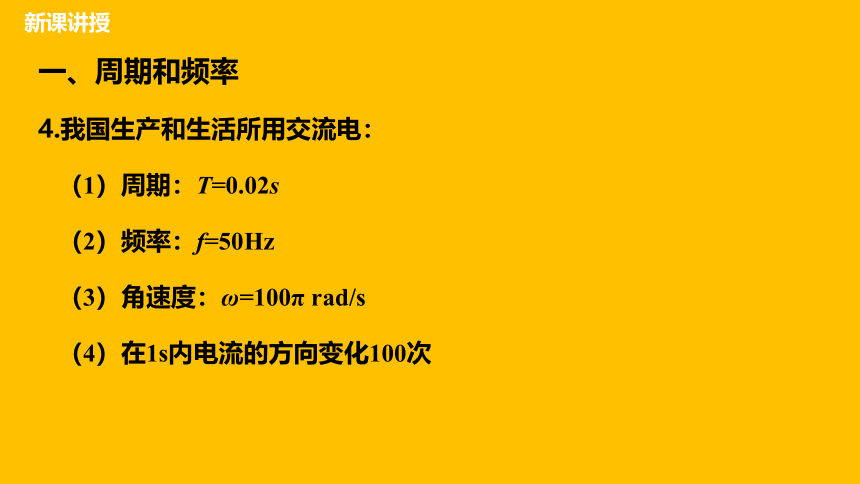

4.我国生产和生活所用交流电：
（1）周期：T=0.02s
（2）频率：f=50Hz
（3）角速度：ω=100π rad/s
（4）在1s内电流的方向变化100次
二、峰值和有效值
表示电流的强弱或电压的高低。
1、峰值：交变电流的电动势、电流、电压的最大值Em、Im、Um.

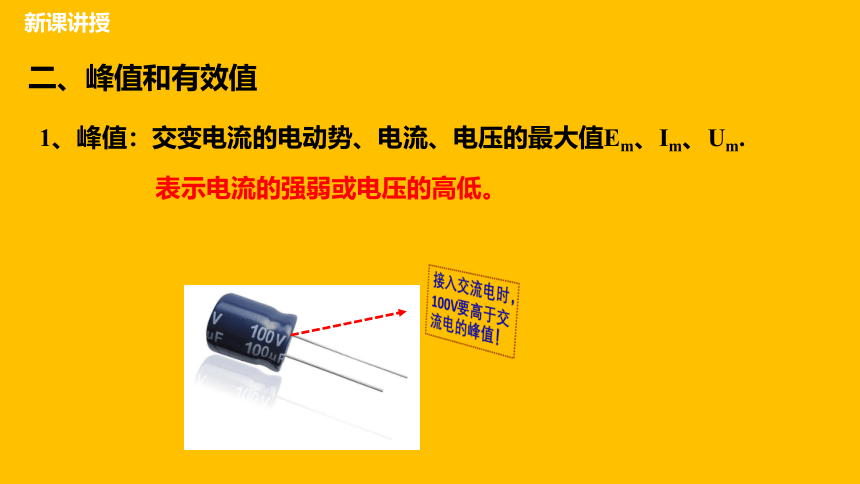

接入交流电时，100V要高于交流电的峰值！
新课讲授

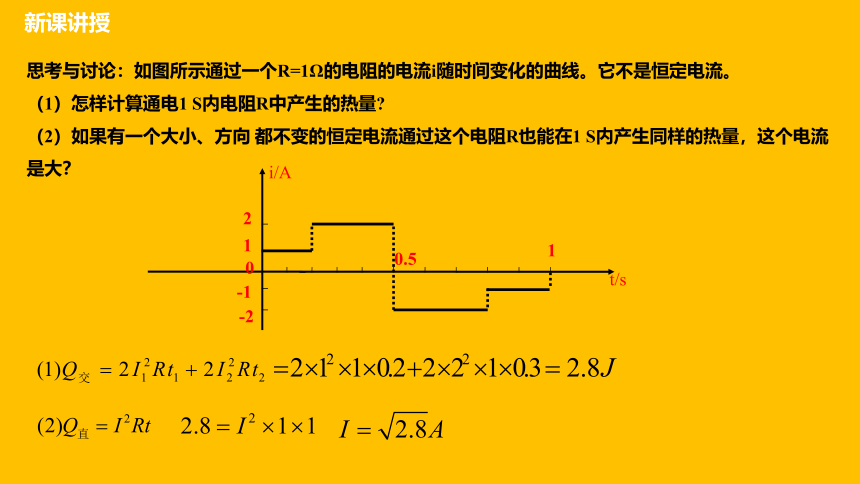

思考与讨论：如图所示通过一个R=1Ω的电阻的电流i随时间变化的曲线。它不是恒定电流。
（1）怎样计算通电1 S内电阻R中产生的热量?
（2）如果有一个大小、方向 都不变的恒定电流通过这个电阻R也能在1 S内产生同样的热量，这个电流是大？
-2
1
2
i/A
t/s
-1
0
0.5
1
新课讲授

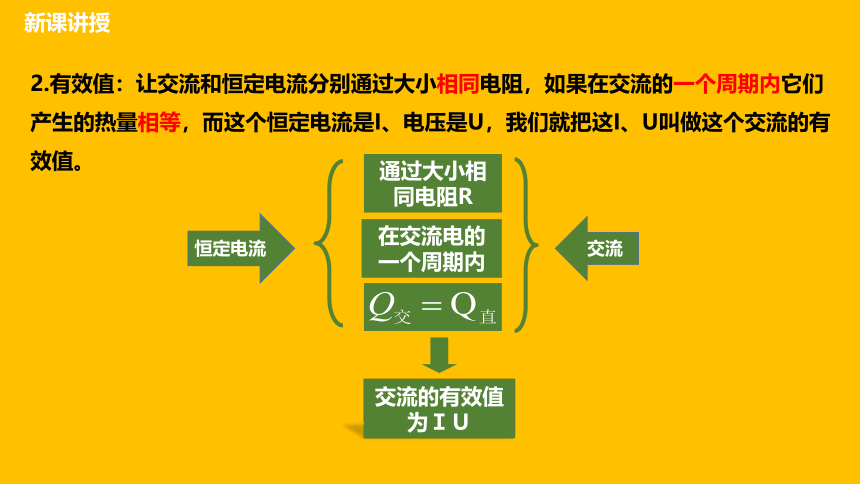

2.有效值：让交流和恒定电流分别通过大小相同电阻，如果在交流的一个周期内它们产生的热量相等，而这个恒定电流是I、电压是U，我们就把这I、U叫做这个交流的有效值。
通过大小相同电阻R
在交流电的一个周期内
交流的有效值为ＩＵ
恒定电流
交流
新课讲授

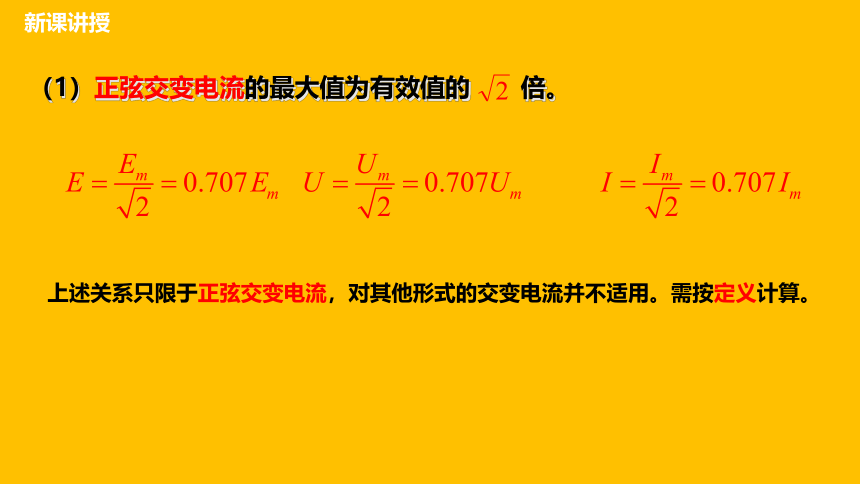

（1）正弦交变电流的最大值为有效值的　　倍。
新课讲授
上述关系只限于正弦交变电流，对其他形式的交变电流并不适用。需按定义计算。
（2）实际生活中遇到的有效值
电流表读数
电压表读数
新课讲授
保险丝熔断电流
用电器工作电压电流
新课讲授
3.对最大值和有效值进一步强调说明：
①交流用电器的额定电压和额定电流指的是有效值。
②交流电流表和交流电压表的读数是有效值，对于交流电若有特殊说明的均指有效值。
③在求交流电的功、功率或电热时必须用交流电的有效值。
④保险丝的熔断电流是有效值。
⑤电容器的击穿电压是最大值。
新课讲授
三、正弦式交变电流的公式和图像
新课讲授
瞬时电压： ????=??????????????????????????????
?
????=??????????????????????????????????????
?
=??????????????????????????????????????
?
四、交变电流的“四值”
新课讲授
{5940675A-B579-460E-94D1-54222C63F5DA}名称
物理含义
重要关系
适用情况
瞬时值
交变电流某一时刻的值
e＝Emsin ωt
i＝Imsin ωt
分析交变电流在某一时刻的情况
最大值
最大的瞬时值
Em＝NBSω
确定用电器的耐压值
四、交变电流的“四值”
新课讲授
{5940675A-B579-460E-94D1-54222C63F5DA}名称
物理含义
重要关系
适用情况
有效值
跟交变电流的热效应等效的恒定、电动势、电压或电流值
(1)计算与电流热效应相关的量(如功率、热量)
(2)交流电表的测量值
(3)电气设备标注的额定电压、额定电流
(4)保险丝的熔断电流
平均值
交变电流图像中图线与时间轴所夹“面积”与时间的比值
计算通过电路横截面的电量：
A
课堂练习
课堂练习
C
课堂练习
课堂练习
D
课堂练习
课堂练习
D
课堂练习
课堂练习
