高中物理选择性必修第二册 第四章：电磁振荡与电磁波 第2节:无线电波的发射和接收
第2节无线电波的发射和接收
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
思考问题

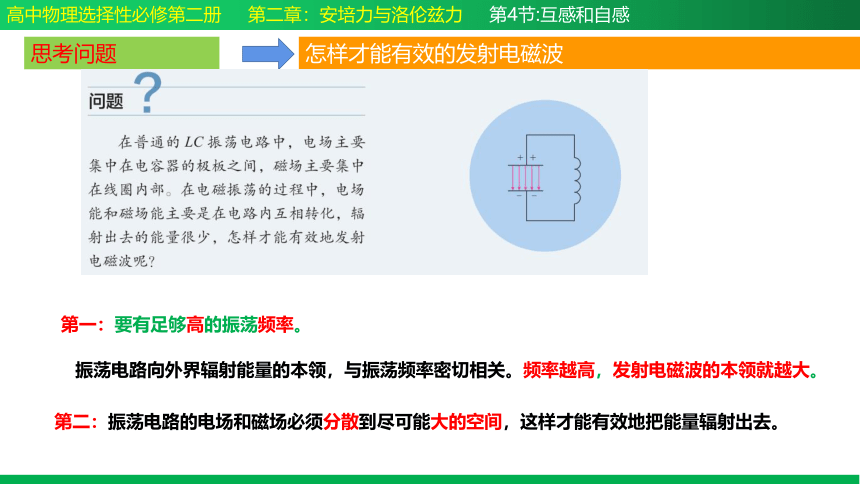

怎样才能有效的发射电磁波
第二：振荡电路的电场和磁场必须分散到尽可能大的空间，这样才能有效地把能量辐射出去。
第一：要有足够高的振荡频率。
振荡电路向外界辐射能量的本领，与振荡频率密切相关。频率越高，发射电磁波的本领就越大。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
无线电波的发射

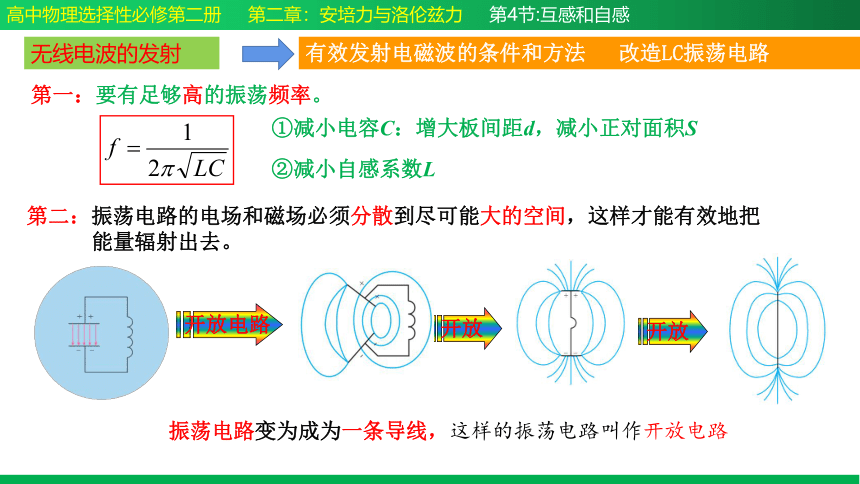

有效发射电磁波的条件和方法 改造LC振荡电路
第一：要有足够高的振荡频率。
①减小电容C：增大板间距d，减小正对面积S
②减小自感系数L
第二：振荡电路的电场和磁场必须分散到尽可能大的空间，这样才能有效地把
能量辐射出去。
振荡电路变为成为一条导线，这样的振荡电路叫作开放电路
开放电路
开放
开放
天线
地线
天线和大地构成一个巨大的电容

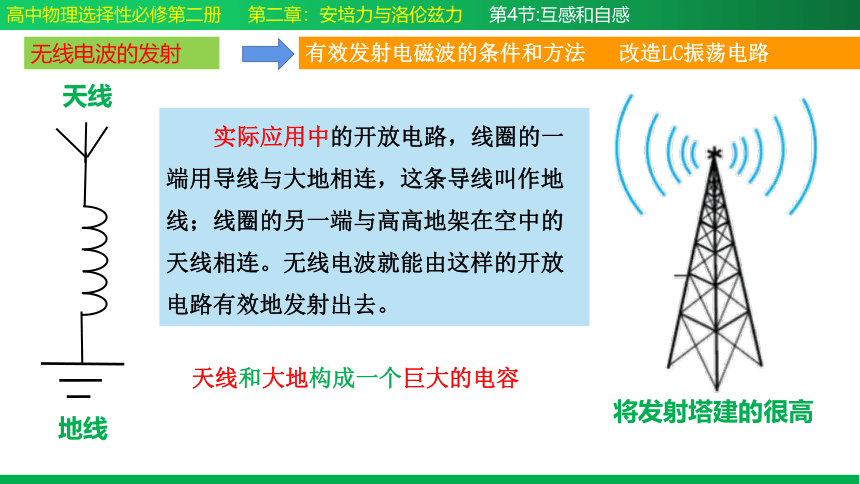

实际应用中的开放电路，线圈的一端用导线与大地相连，这条导线叫作地线；线圈的另一端与高高地架在空中的天线相连。无线电波就能由这样的开放电路有效地发射出去。
将发射塔建的很高
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
无线电波的发射
有效发射电磁波的条件和方法 改造LC振荡电路
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
调制
使载波随各种信号而改变的技术

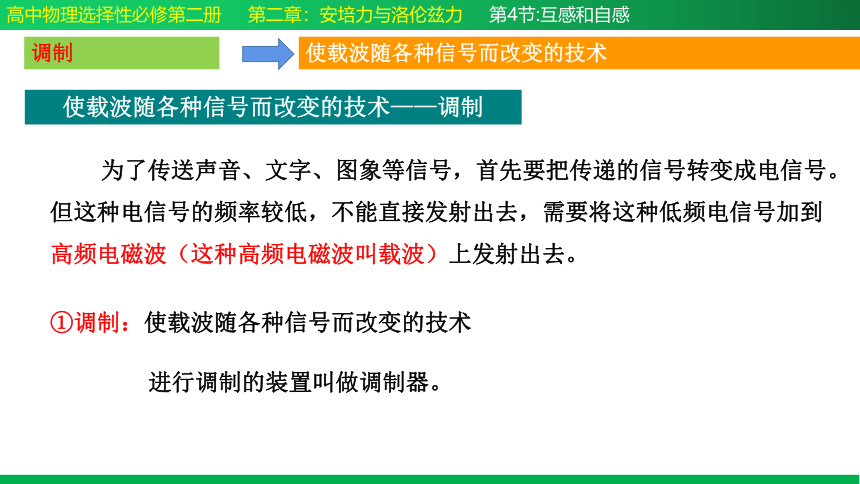

使载波随各种信号而改变的技术——调制
为了传送声音、文字、图象等信号，首先要把传递的信号转变成电信号。但这种电信号的频率较低，不能直接发射出去，需要将这种低频电信号加到高频电磁波（这种高频电磁波叫载波）上发射出去。
①调制：使载波随各种信号而改变的技术
进行调制的装置叫做调制器。

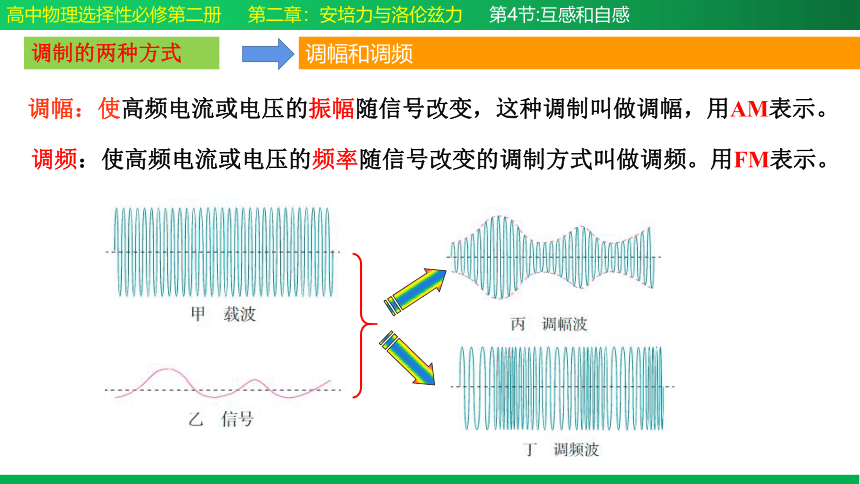

调幅：使高频电流或电压的振幅随信号改变，这种调制叫做调幅，用AM表示。
调频：使高频电流或电压的频率随信号改变的调制方式叫做调频。用FM表示。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感

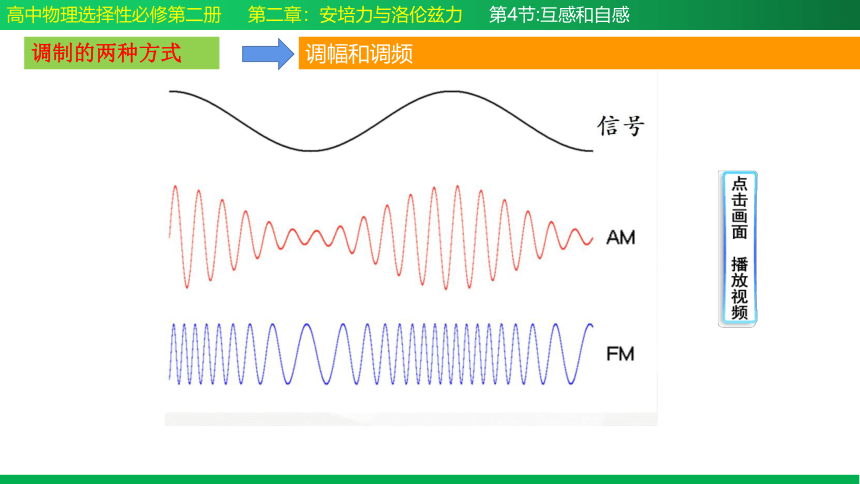

调制的两种方式
调幅和调频
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
调制的两种方式
调幅和调频
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
无线电波的接收
电谐振

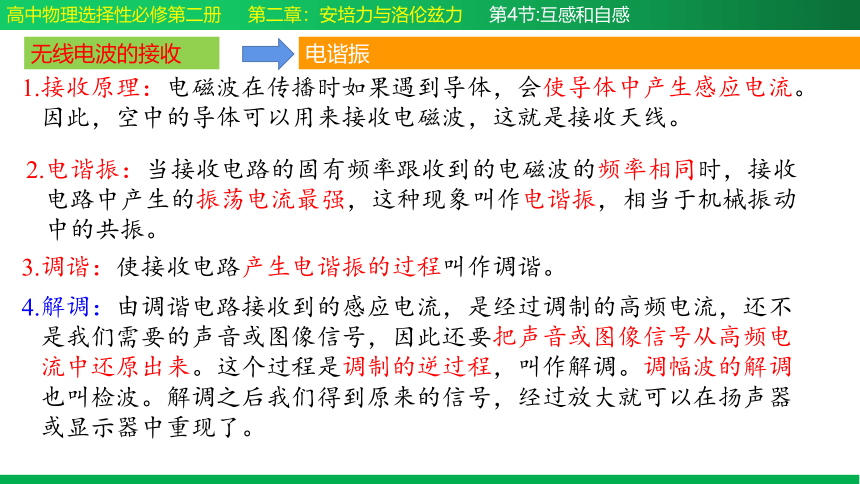

1.接收原理：电磁波在传播时如果遇到导体，会使导体中产生感应电流。
因此，空中的导体可以用来接收电磁波，这就是接收天线。
2.电谐振：当接收电路的固有频率跟收到的电磁波的频率相同时，接收
电路中产生的振荡电流最强，这种现象叫作电谐振，相当于机械振动
中的共振。
3.调谐：使接收电路产生电谐振的过程叫作调谐。
4.解调：由调谐电路接收到的感应电流，是经过调制的高频电流，还不
是我们需要的声音或图像信号，因此还要把声音或图像信号从高频电
流中还原出来。这个过程是调制的逆过程，叫作解调。调幅波的解调
也叫检波。解调之后我们得到原来的信号，经过放大就可以在扬声器
或显示器中重现了。

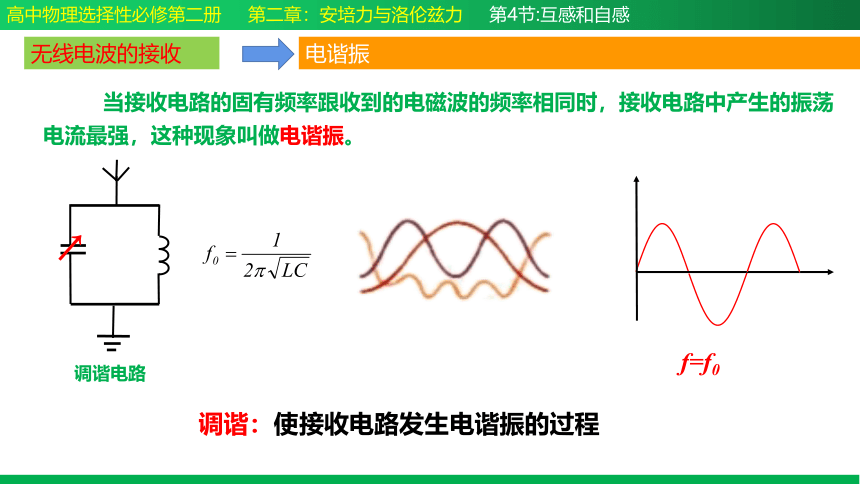

f=f0
→
调谐：使接收电路发生电谐振的过程
调谐电路
当接收电路的固有频率跟收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫做电谐振。
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
无线电波的接收
电谐振
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
无线电波的接收
电谐振
发射
接收
调制
信号
发射
地线
天线
解调
调谐
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
无线电波的发射和接收
全过程
电视信号的主要传播方式
①无线电传输
②有线网络传输
：电缆、光缆
信号不受外界干扰
收视质量更好
（有线电视）
③卫星传输
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
电视广播的发射和接收
电视信号的主要传播方式
1．关于无线电波的发射和接收，下列说法中正确的是（　　）
A．为了将信号发射出去，先要进行调谐
B．为了从各个电台发出的电磁波中将需要的选出来，就要进行调制
C．为了从高频电流中取出声音信号，就要进行调频
D．为了将信号发射出去，必须使用开放电路
D
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
2．关于高频电视信号的发射和接收，下列说法中不正确的是（　　）
A．要使电视机的屏幕上有图像，必须要有解调过程
B．音频电流的频率比较低，不能直接用来发射电磁波
C．当接收电路的固有频率与收到的电磁波的频率相同时，接收电路产生的振荡电流最强
D．为了使振荡电路有效地向空间辐射能量，必须是闭合电路
D
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
3．关于电磁波的发射和接收，下列说法中正确的是（　　）
A．为了使振荡电路有效地向空间辐射能量，振荡电路的频率越低越好
B．使高频振荡信号振幅随发射的信号而改变叫调频
C．当接收电路的固有频率与收到的电磁波的频率相同时，接收电路中产生的振荡电流最弱
D．要使电视机的屏上有图像，必须要有解调过程
D
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
4．关于调制的作用，下列说法正确的是（　　 ）
A．调制的作用是把低频信号的信息加载到高频电磁波上去
B．调制的作用是把低频信号的信息加载到高频电磁波的振幅上去
C．调制的作用是把低频信号的信息加载到高频电磁波的频率上去
D．调制的作用是将低频信号变成高频信号，再放大后直接发射出去
ABC
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
5．无线电技术的发展给人类带来了极大的便利。有关无线电技术，下列说法中正确的是（　 　）
A．在通信中被广泛应用的无线电波是电磁波谱中波长最短的
B．当处于电谐振时，只有被接收的电磁波才能在接收电路中产生感应电流
C．为了从高频电流中取出所携带的声音信号，就要进行调制
D．手机使用过程中发射的无线电波都是经过调制的
BD
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
6．关于电磁波的接收，下列说法正确的是（　 　）
A．当处于电谐振时，所有的电磁波仍能在接收电路中产生感应电流
B．当处于电谐振时，只有被接收的电磁波才能在接收电路中产生感应电流
C．当接收电路的固有频率与收到的电磁波的频率相同时，接收电路中产生的振荡电流最强
D．要使电视机的屏上有图像，必须要有解调过程
ACD
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
7．为了有效地把能量以电磁波形式发射到尽可能大的空间，除了使用开放电路，还可以（　 　）
A．增大电容器极板间的距离
B．减小电容器极板的正对面积
C．减小线圈的匝数
D．采用低频振荡电流
ABC
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
8．图为小罗同学用手机收听“FM97.5衢州交通音乐广播”的软件界面截图，下列说法正确的是（　　）
A．FM97.5电磁波的波长约为3m
B．真空中107.5MHz的电磁波比97.5MHz的电磁波传播速度更快
C．FM97.5在信号调制的过程中载波的振幅不变
D．为了能接收到FM107.5的信号，在其他条件不变的情况下需要增大接收模块的电容
AC
高中物理选择性必修第二册 第二章：安培力与洛伦兹力 第4节:互感和自感
