中考二轮专题复习----电路图
和实物图的连接

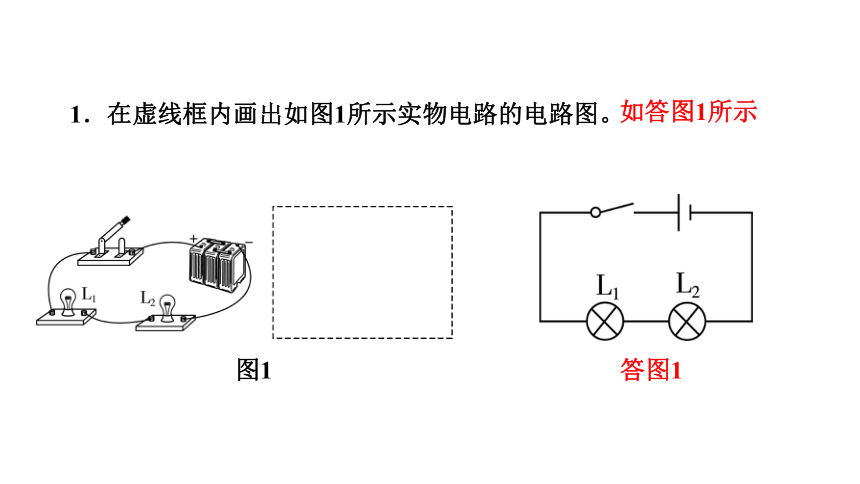

1．在虚线框内画出如图1所示实物电路的电路图。
图1
如答图1所示
答图1

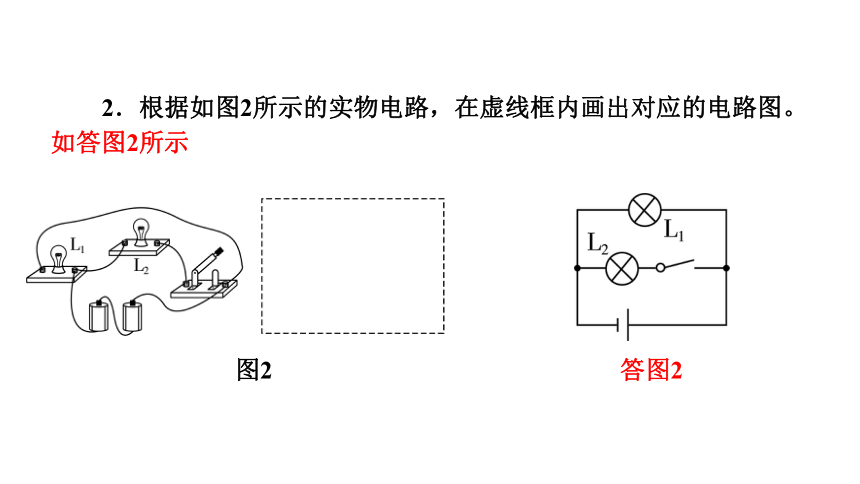

2．根据如图2所示的实物电路，在虚线框内画出对应的电路图。
图2
如答图2所示
答图2

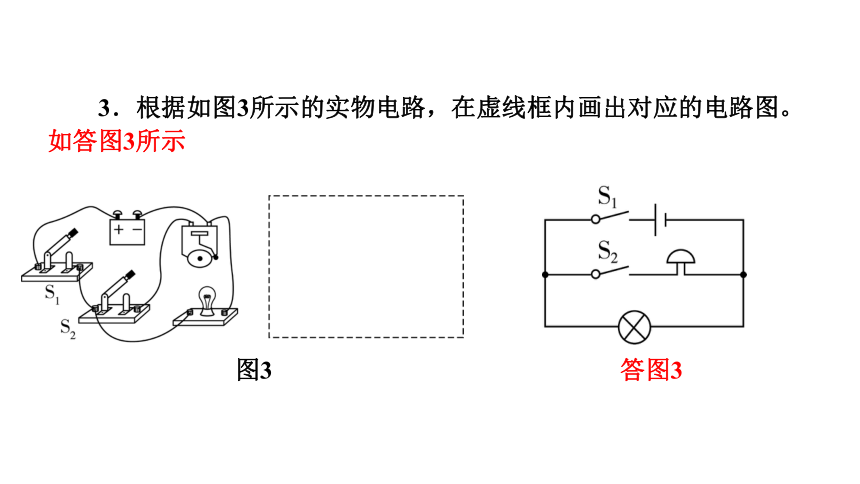

3．根据如图3所示的实物电路，在虚线框内画出对应的电路图。
图3
如答图3所示
答图3

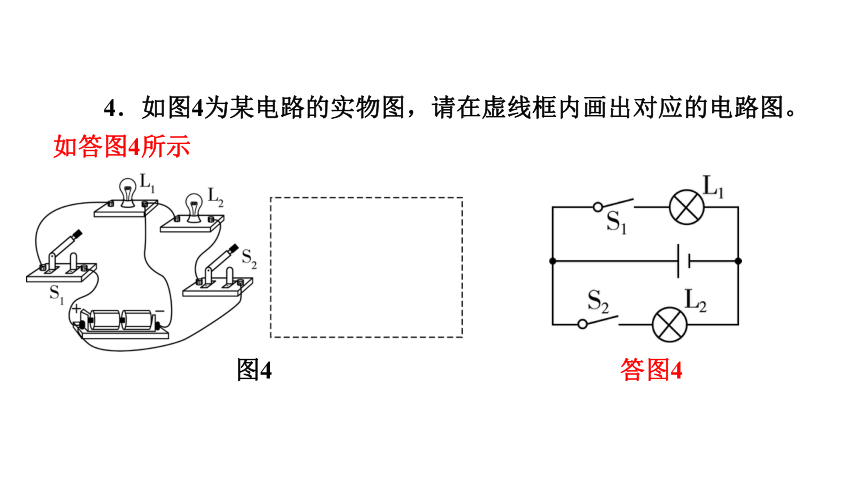

4．如图4为某电路的实物图，请在虚线框内画出对应的电路图。
图4
如答图4所示
答图4

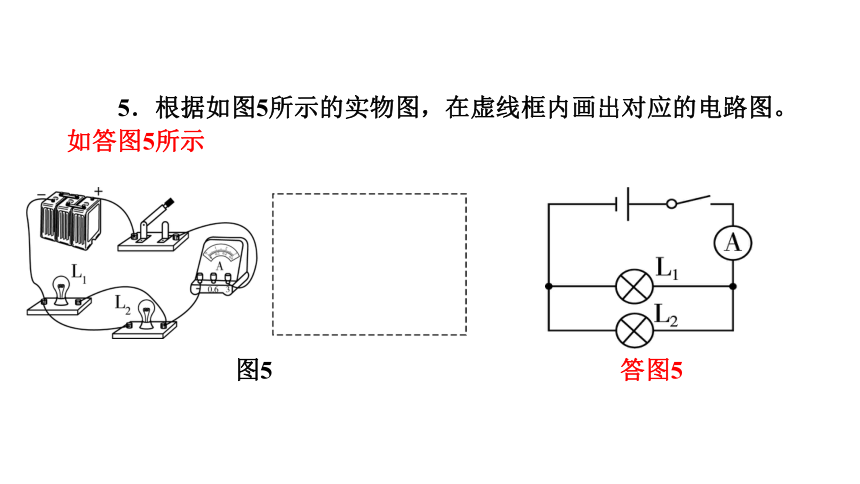

5．根据如图5所示的实物图，在虚线框内画出对应的电路图。
图5
如答图5所示
答图5

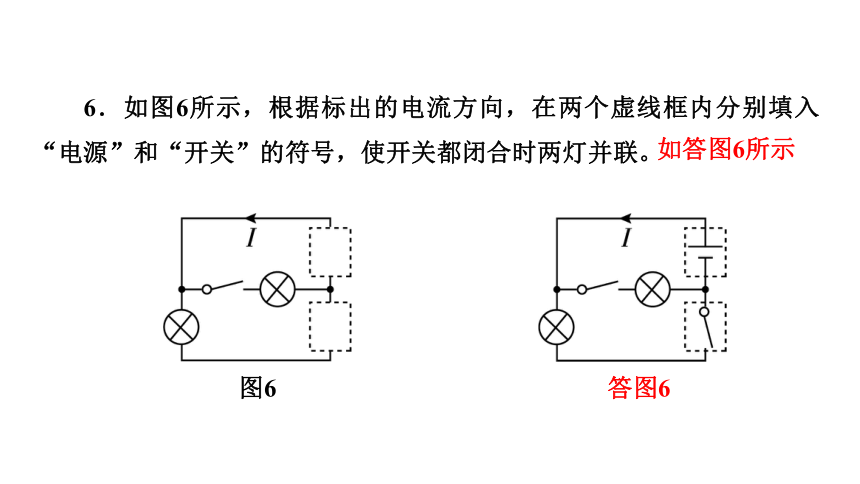

6．如图6所示，根据标出的电流方向，在两个虚线框内分别填入“电源”和“开关”的符号，使开关都闭合时两灯并联。
图6
如答图6所示
答图6

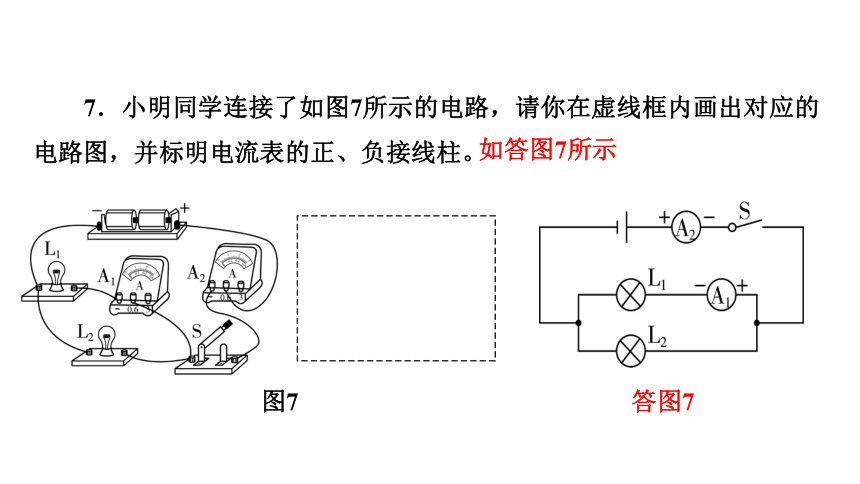

7．小明同学连接了如图7所示的电路，请你在虚线框内画出对应的电路图，并标明电流表的正、负接线柱。　　　　
图7
如答图7所示
答图7

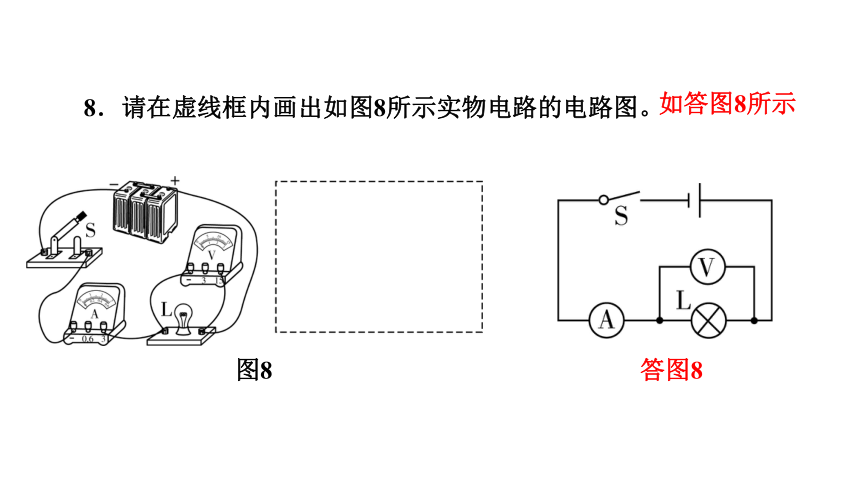

8．请在虚线框内画出如图8所示实物电路的电路图。
图8
如答图8所示
答图8
9．请在虚线框内画出与如图9所示实物电路相对应的电路图。
图9
如答图9所示
答图9
10．请根据如图10－甲所示的电路图连接图10－乙所示的实物图。
图10
如答图10所示
答图10
11．请根据如图11－甲所示的电路图，用笔画线代替导线将图11－乙中的实物图连接完整(发光二极管的两根引脚中较长的为正极，较短的为负极)。
图11
如答图11所示
答图11
12．按照图12－甲所示的电路图，将图12－乙中各元件连接起来(用笔画线代替导线，导线不能交叉)。
图12
如答图12所示
答图12
13．用笔画线代替导线将图13中元件连接起来，要求灯泡L1和L2串联，电压表测灯泡L2两端的电压。
图13
如答图13所示
答图13
14．用笔画线代替导线将图14中元件连接起来，要求灯泡L1和L2并联，开关同时控制灯泡L1和L2，电流表测通过灯泡L1的电流。
图14
如答图14所示
答图14
15．根据以下要求，用笔画线代替导线连接图15所示的实物电路。
(1)只闭合S1时，红灯发光，绿灯不发光；(2)S1、S2都闭合时，两灯都发光；(3)只闭合S2时，两灯均不发光。
图15
如答图15所示
答图15
16．请用笔画线代替导线将如图16所示的电路补充完整。要求开关闭合时，电压表测小灯泡L两端的电压；向左移动滑片P时，小灯泡L变亮。
图16
如答图16所示
答图16
17．实验装置如下：电流表、电压表、阻值为5 Ω的定值电阻R、滑动变阻器(最大阻值为10 Ω)、开关各一个，干电池两节(串联使用)，导线若干。请将如图17所示的实验电路连接完整，要求：滑动变阻器与电阻R串联；滑片P向右滑动时，电流表示数变大；电压表测量滑动变阻器两端的电压。
如答图17所示
图17
答图17
18．在伏安法测电阻的实验中，小明同学按图18所示连接好电路，发现闭合开关之前，电压表有示数，导致这一现象的原因是有一根导线连接不恰当，请在相应的导线上画“×”，并画出正确的接线。
如答图18所示
图18
答图18
19．小亮同学用电压表和电流表测量电阻R的阻值(约5 Ω)，电源选用三节新干电池，请将图19实物电路连接完整，并在虚线框内画出对应的电路图。
如答图19所示
图19
答图19
20．在“探究电流与电阻的关系”实验中，小明同学连接了如图20所示的电路，闭合开关S，发现电流表有示数，电压表无示数，检查电路发现有一根导线连接不正确，请在相应的导线上画“×”，并画出正确的接线。　　
如答图20所示
图20
答图20
21．请用笔画线代替导线将如图21所示的电路连接完整。要求：灯L1、L2并联，滑动变阻器只调节灯L2的亮度且滑片P向右移动时灯泡变亮，电流表测量干路电流，导线不能交叉。
如答图21所示
图21
答图21
