六年高考物理
全国卷--电学实验
2017-2022年
二轮百日冲刺计划第一周
A. B.
C. D.

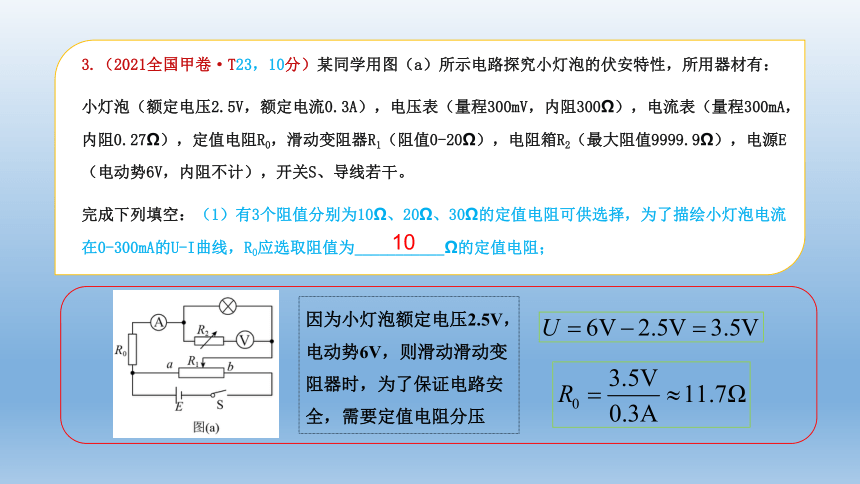

3.（2021全国甲卷·T23，10分）某同学用图（a）所示电路探究小灯泡的伏安特性，所用器材有：
小灯泡（额定电压2.5V，额定电流0.3A），电压表（量程300mV，内阻300Ω），电流表（量程300mA，内阻0.27Ω），定值电阻R0，滑动变阻器R1（阻值0-20Ω），电阻箱R2（最大阻值9999.9Ω），电源E（电动势6V，内阻不计），开关S、导线若干。
完成下列填空：（1）有3个阻值分别为10Ω、20Ω、30Ω的定值电阻可供选择，为了描绘小灯泡电流在0-300mA的U-I曲线，R0应选取阻值为___________Ω的定值电阻；
因为小灯泡额定电压2.5V，电动势6V，则滑动滑动变阻器时，为了保证电路安全，需要定值电阻分压
10
A. B.
C. D.
【2021全国甲卷·T23，10分】

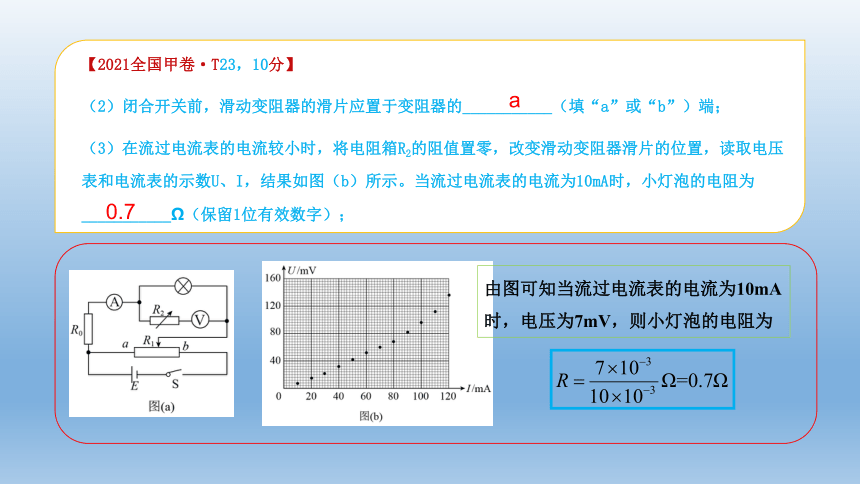

（2）闭合开关前，滑动变阻器的滑片应置于变阻器的___________（填“a”或“b”）端；
（3）在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图（b）所示。当流过电流表的电流为10mA时，小灯泡的电阻为___________Ω（保留1位有效数字）；
由图可知当流过电流表的电流为10mA时，电压为7mV，则小灯泡的电阻为
a
0.7
A. B.
C. D.

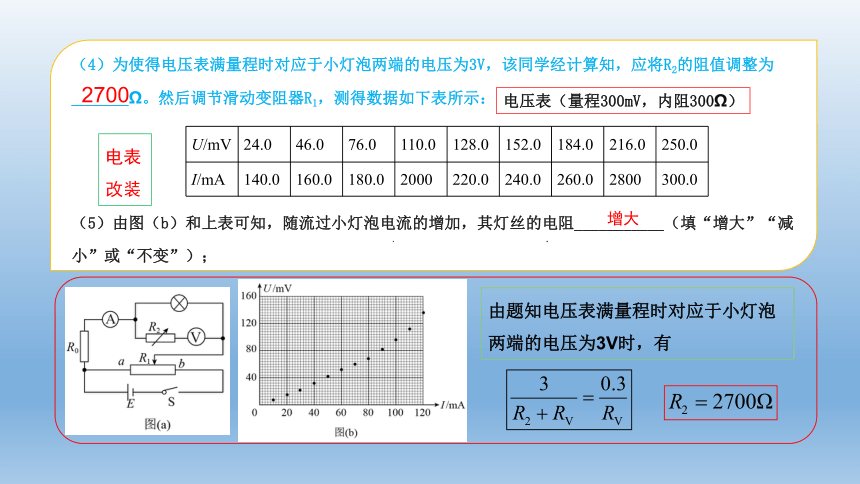

（4）为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为_______Ω。然后调节滑动变阻器R1，测得数据如下表所示：
（5）由图（b）和上表可知，随流过小灯泡电流的增加，其灯丝的电阻___________（填“增大”“减小”或“不变”）；
由题知电压表满量程时对应于小灯泡两端的电压为3V时，有
2700
U/mV 24.0 46.0 76.0 110.0 128.0 152.0 184.0 216.0 250.0
I/mA 140.0 160.0 180.0 2000 220.0 240.0 260.0 2800 300.0
电表改装
增大
电压表（量程300mV，内阻300Ω）
A. B.
C. D.

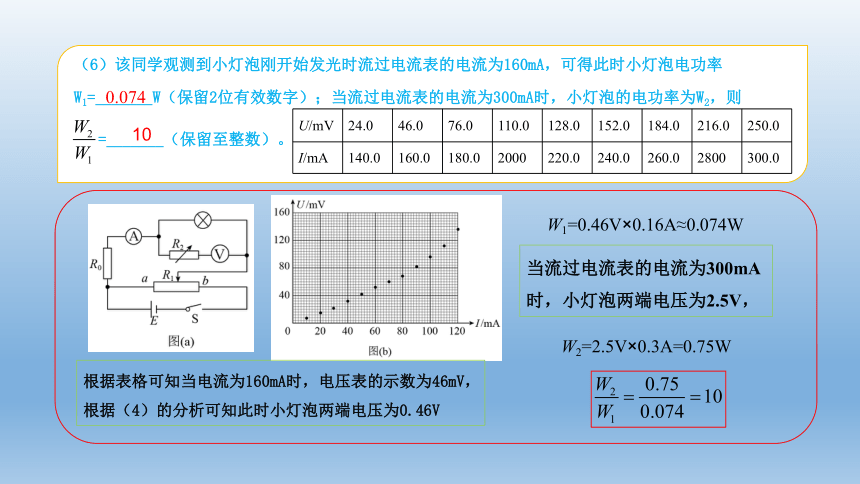

（6）该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA，可得此时小灯泡电功率W1=_______W（保留2位有效数字）；当流过电流表的电流为300mA时，小灯泡的电功率为W2，则
=_______（保留至整数）。
根据表格可知当电流为160mA时，电压表的示数为46mV，根据（4）的分析可知此时小灯泡两端电压为0.46V
W1=0.46V×0.16A≈0.074W
U/mV 24.0 46.0 76.0 110.0 128.0 152.0 184.0 216.0 250.0
I/mA 140.0 160.0 180.0 2000 220.0 240.0 260.0 2800 300.0
W2=2.5V×0.3A=0.75W
当流过电流表的电流为300mA时，小灯泡两端电压为2.5V，
0.074
10
黑
B
160
880
1.47 mA
2.95 V
