中考物理一轮复习---家庭
电路作图
1．21世纪智能家居诞生，小红家购买了一种可以遥控的LED夜灯，利用无线接收模块来控制LED夜灯，如图1所示，请将可遥控的LED夜灯和三孔插座接入到照明电路中。
图1
如答图1所示
答图1

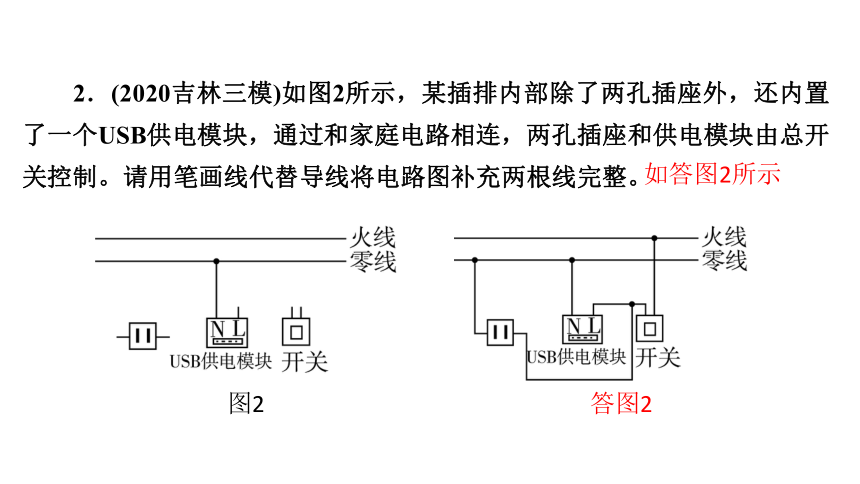

2．(2020吉林三模)如图2所示，某插排内部除了两孔插座外，还内置了一个USB供电模块，通过和家庭电路相连，两孔插座和供电模块由总开关控制。请用笔画线代替导线将电路图补充两根线完整。
图2
如答图2所示
答图2

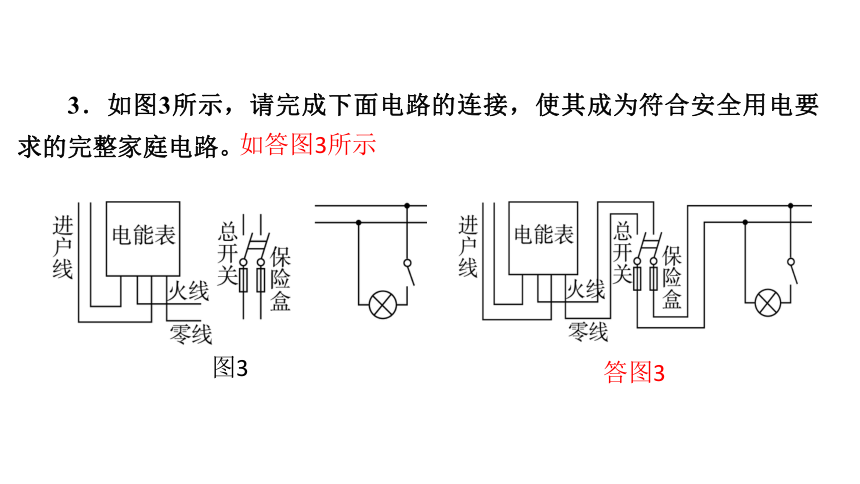

3．如图3所示，请完成下面电路的连接，使其成为符合安全用电要求的完整家庭电路。
图3
如答图3所示
答图3

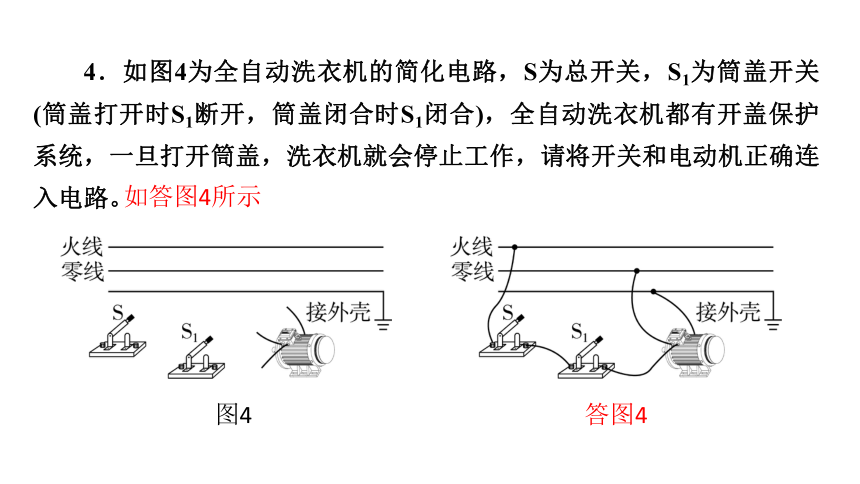

4．如图4为全自动洗衣机的简化电路，S为总开关，S1为筒盖开关(筒盖打开时S1断开，筒盖闭合时S1闭合)，全自动洗衣机都有开盖保护系统，一旦打开筒盖，洗衣机就会停止工作，请将开关和电动机正确连入电路。
图4
如答图4所示
答图4

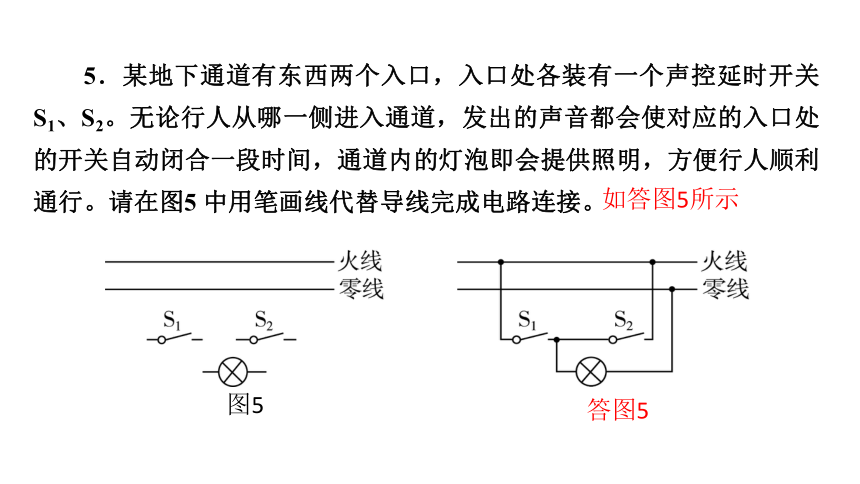

5．某地下通道有东西两个入口，入口处各装有一个声控延时开关S1、S2。无论行人从哪一侧进入通道，发出的声音都会使对应的入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图5 中用笔画线代替导线完成电路连接。
图5
如答图5所示
答图5

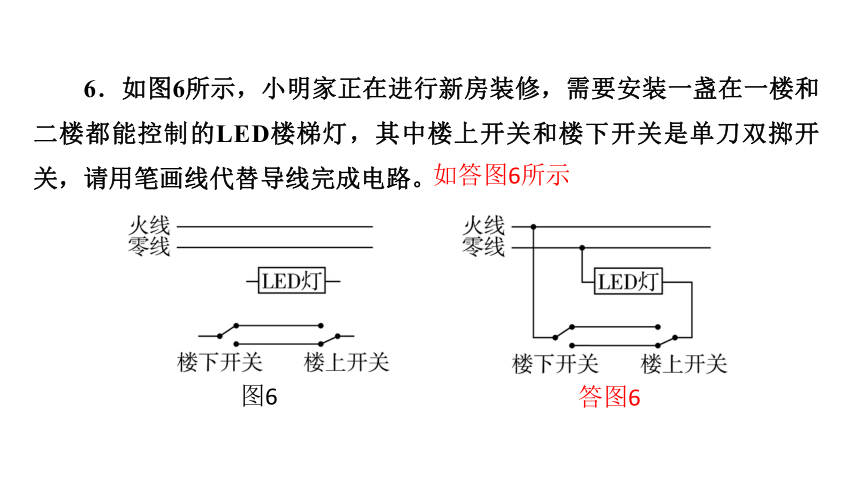

6．如图6所示，小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的LED楼梯灯，其中楼上开关和楼下开关是单刀双掷开关，请用笔画线代替导线完成电路。
图6
如答图6所示
答图6
7．外出旅游入住的宾馆客房一般都配有房卡，只有把房卡插入插槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。请补充完整如图7所示房间内的简化电路。
图7
如答图7所示
答图7
8．(2020无锡)为判断如图8所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据灯L2的亮暗作出判断。请在图8中补画一根导线，将灯L2正确接入电路。
图8
如答图8所示
答图8
【课后作业】
1．请用笔画线表示导线，将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。　
答案图
如图所示:
2．一个房间要安装2盏“220 V　40 W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。　
答案图
如图所示:
3．如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中。　
答案图
如图所示:
4．生活中有一种插线板，在使用中发现:插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压;而在开关闭合时指示灯发光，插孔可以提供工作电压;如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。　
答案图
如图所示:
5．为了节电和用电安全，宾馆的客房都配有房卡，只有把房卡插入插槽中，房间内的灯和插座等才能工作。如图所示是房间内的部分电路
图，S1是房卡开关，S2是控制灯L的开关。请你依据安全用电的原则连接房间内的电路图。　
答案图
如图所示:
