中考物理一轮复习---欧姆定律的计算

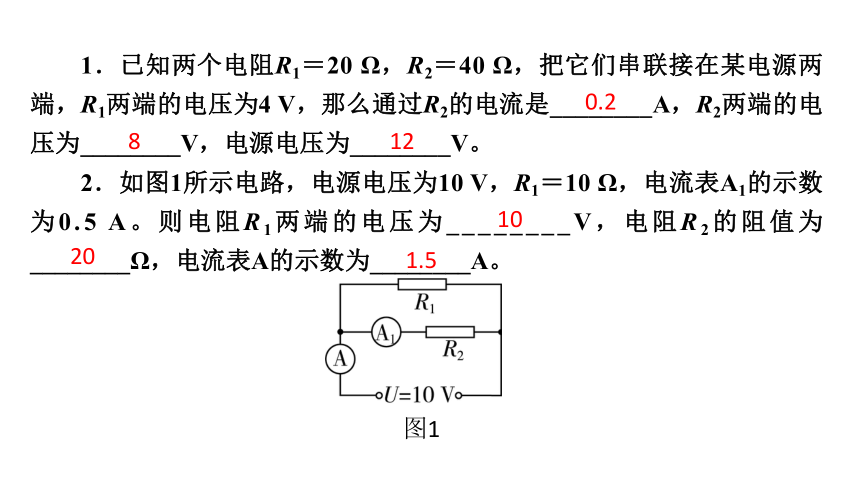

1．已知两个电阻R1＝20 Ω，R2＝40 Ω，把它们串联接在某电源两端，R1两端的电压为4 V，那么通过R2的电流是________A，R2两端的电压为________V，电源电压为________V。
2．如图1所示电路，电源电压为10 V，R1＝10 Ω，电流表A1的示数为0.5 A。则电阻R1两端的电压为________V，电阻R2的阻值为________Ω，电流表A的示数为________A。
图1
0.2
8
12
10
20
1.5

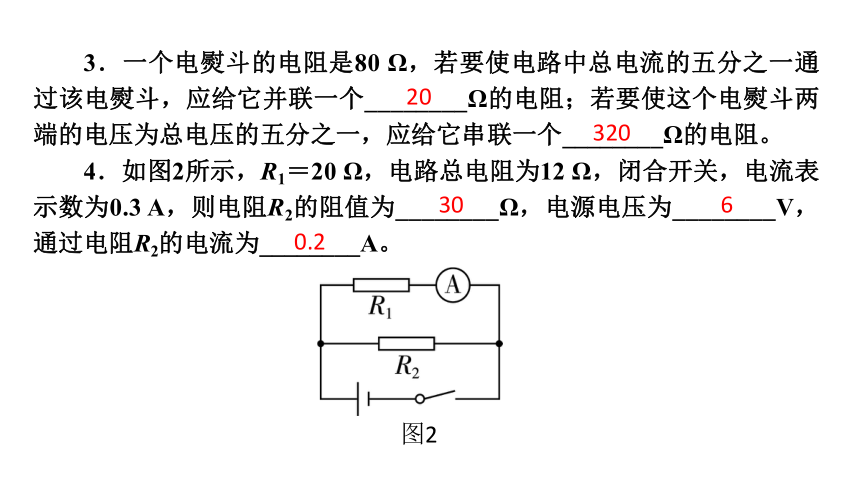

3．一个电熨斗的电阻是80 Ω，若要使电路中总电流的五分之一通过该电熨斗，应给它并联一个________Ω的电阻；若要使这个电熨斗两端的电压为总电压的五分之一，应给它串联一个________Ω的电阻。
4．如图2所示，R1＝20 Ω，电路总电阻为12 Ω，闭合开关，电流表示数为0.3 A，则电阻R2的阻值为________Ω，电源电压为________V，通过电阻R2的电流为________A。　　　　　　
图2
20
320
30
6
0.2

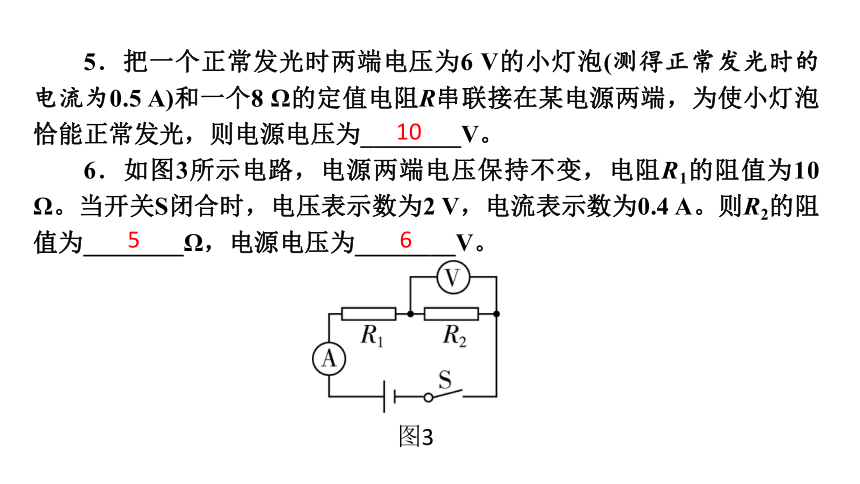

5．把一个正常发光时两端电压为6 V的小灯泡(测得正常发光时的电流为0.5 A)和一个8 Ω的定值电阻R串联接在某电源两端，为使小灯泡恰能正常发光，则电源电压为________V。
6．如图3所示电路，电源两端电压保持不变，电阻R1的阻值为10 Ω。当开关S闭合时，电压表示数为2 V，电流表示数为0.4 A。则R2的阻值为________Ω，电源电压为________V。
图3
10
5
6

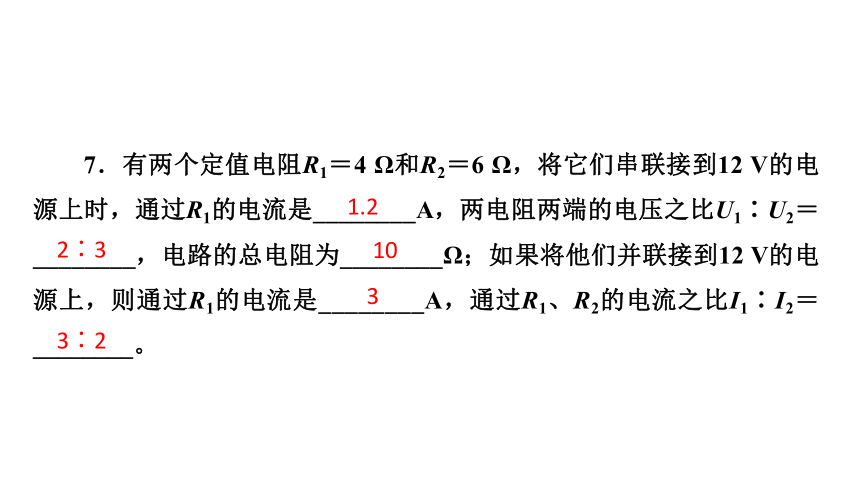

7．有两个定值电阻R1＝4 Ω和R2＝6 Ω，将它们串联接到12 V的电源上时，通过R1的电流是________A，两电阻两端的电压之比U1∶U2＝________，电路的总电阻为________Ω；如果将他们并联接到12 V的电源上，则通过R1的电流是________A，通过R1、R2的电流之比I1∶I2＝________。




1.2
2∶3
10
3
3∶2

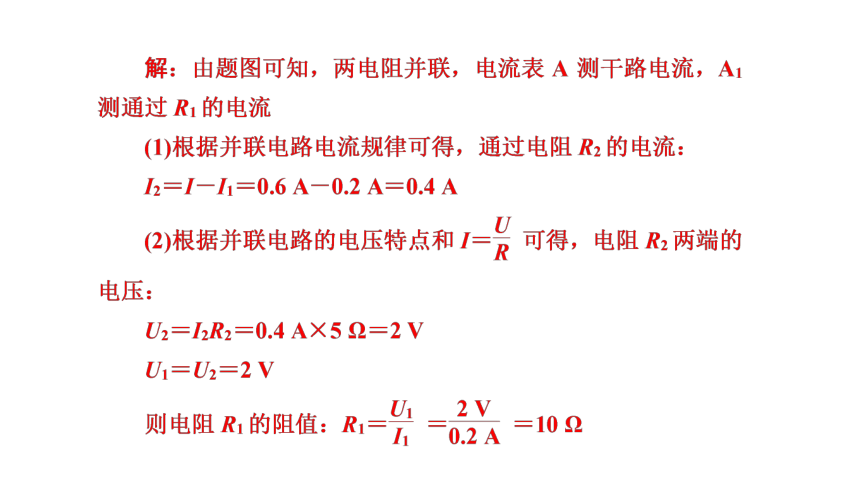

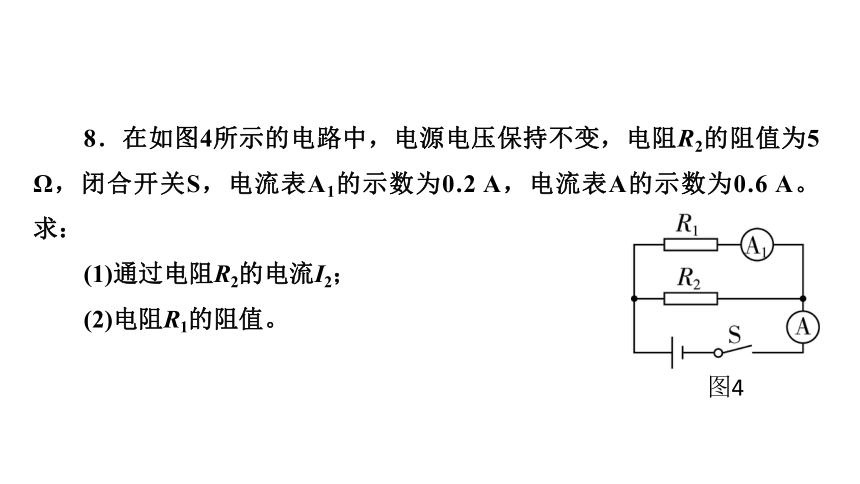

8．在如图4所示的电路中，电源电压保持不变，电阻R2的阻值为5 Ω，闭合开关S，电流表A1的示数为0.2 A，电流表A的示数为0.6 A。求：
(1)通过电阻R2的电流I2；
(2)电阻R1的阻值。
图4

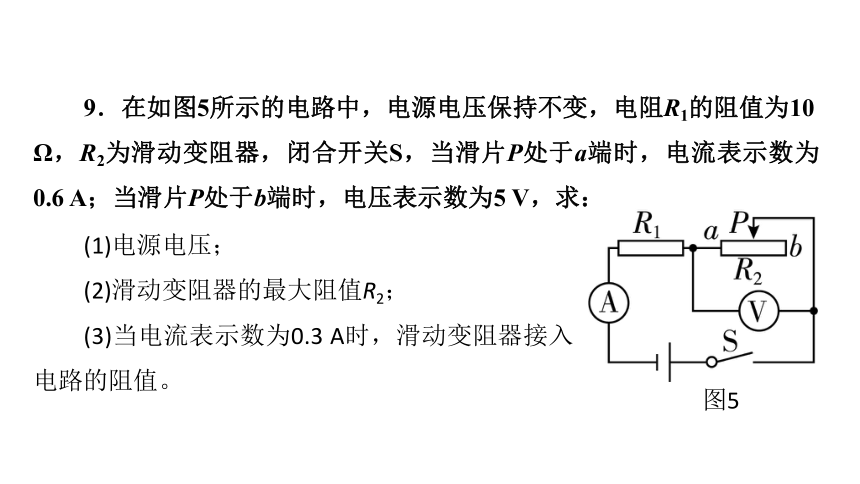

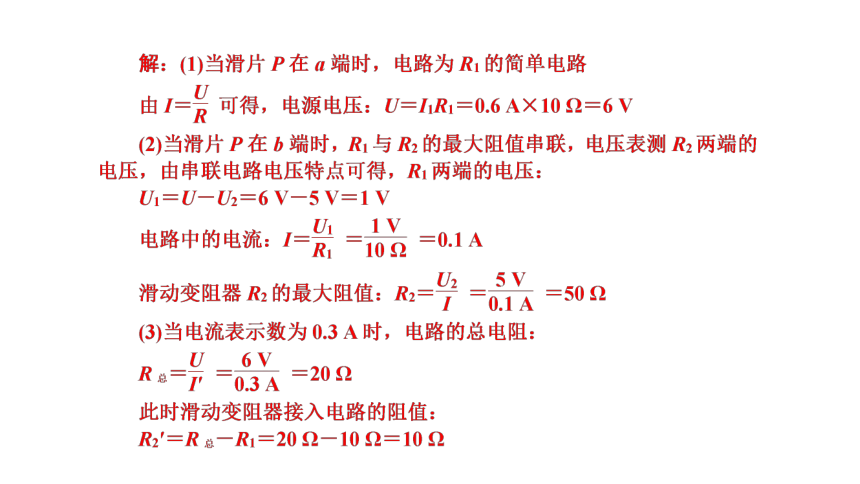

9．在如图5所示的电路中，电源电压保持不变，电阻R1的阻值为10 Ω，R2为滑动变阻器，闭合开关S，当滑片P处于a端时，电流表示数为0.6 A；当滑片P处于b端时，电压表示数为5 V，求：
图5
(1)电源电压；
(2)滑动变阻器的最大阻值R2；
(3)当电流表示数为0.3 A时，滑动变阻器接入电路的阻值。
10．如图10所示电路，电源电压恒定，R1＝20 Ω，当开关S1、S3断开，S2闭合时，电流表的示数为0.6 A。求：
(1)电源电压；
图10
(2)当开关S3断开，S1、S2闭合时，电流表的示数为0.9 A，求电阻R2的阻值；
(3)当开关S3闭合，S1、S2断开时，电流表的示数。
11．如图11所示，电源电压恒为6 V，电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为20 Ω。则：
(1)当电压表示数为4 V时，电流表示数为多大？滑动变阻器连入电路的阻值为多大？
图11
(2)当滑动变阻器连入电路的阻值为20 Ω时，电流表、电压表的示数分别是多大？
12．半导体的导电能力介于导体和绝缘体之间，其电阻受温度影响较大。如图12－甲所示是某种半导体材料的电阻R随温度变化的关系图像，根据这种半导体材料电阻的特性，某物理兴趣小组的同学们设计了如图12－乙所示的电路，用来测量某一环境的温度，已知定值电阻R0＝10 Ω，电源电压保持不变。
图12
(1)当环境温度为20 ℃时，电流表的示数为0.2 A，则电源电压是多少？
(2)若电流表的示数为0.4 A，则环境温度为多少？
【课后练习】
1．如图所示，电源两端电压为18 V并保持不变，电阻R1的阻值为
24 Ω。当开关S闭合时，电压表示数为6 V。求:
(1)此时电路中的电流;
(2)电阻R2的阻值。
2．如图所示电路，电源电压不变，R1和定值电阻R0并联，电流表示数为0．50 A;用阻值为 30 Ω 的电阻R2替换R1，电流表示数变为0．30 A(定值电阻R1两端加4．5 V电压时，通过的电流为0．45 A)，求:
(1)定值电阻R1的阻值;
(2)电源电压大小、定值电阻R0的阻值。
3．如图甲所示电路，电源两端电压U不变，灯泡L的电阻值一定，R是滑动变阻器。当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示，求:
(1)滑动变阻器R接入电路的最大阻值;
(2)灯泡L的电阻值、电源两端电压。
