第五章 生活用电
闪充考点
考点 1

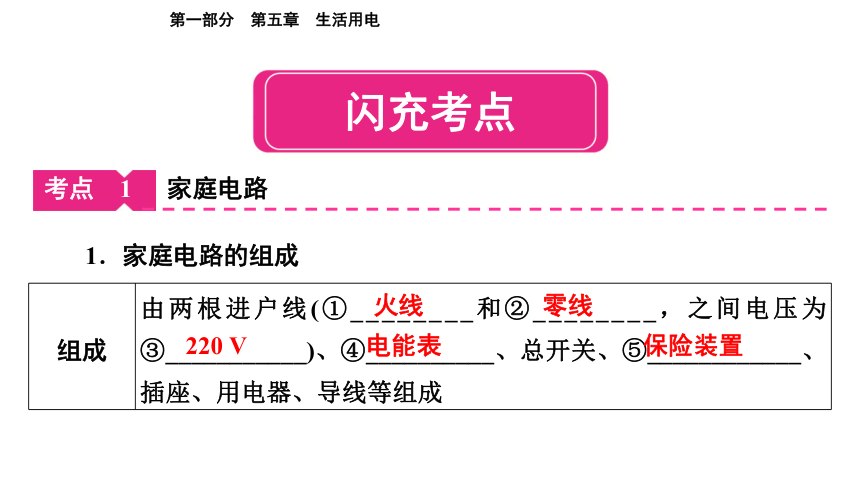

1.家庭电路的组成
家庭电路
组成 由两根进户线(①________和②________,之间电压为③___________)、④__________、总开关、⑤____________、插座、用电器、导线等组成
火线
零线
220 V
电能表
保险装置

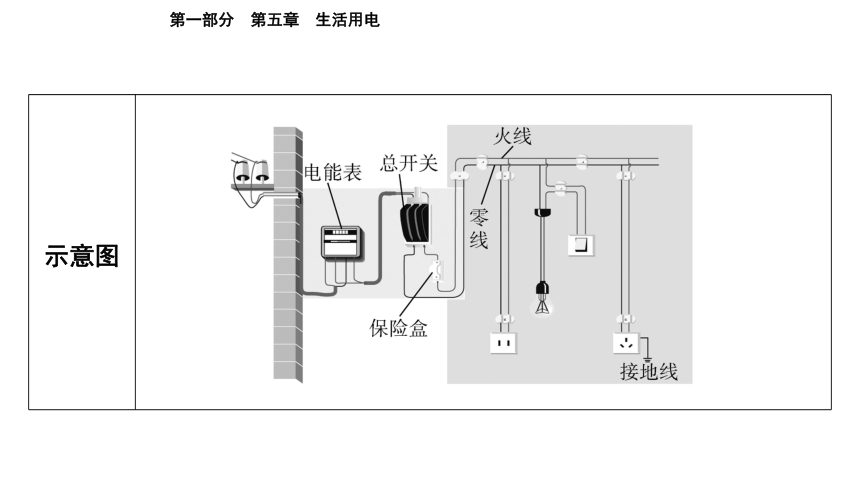

示意图

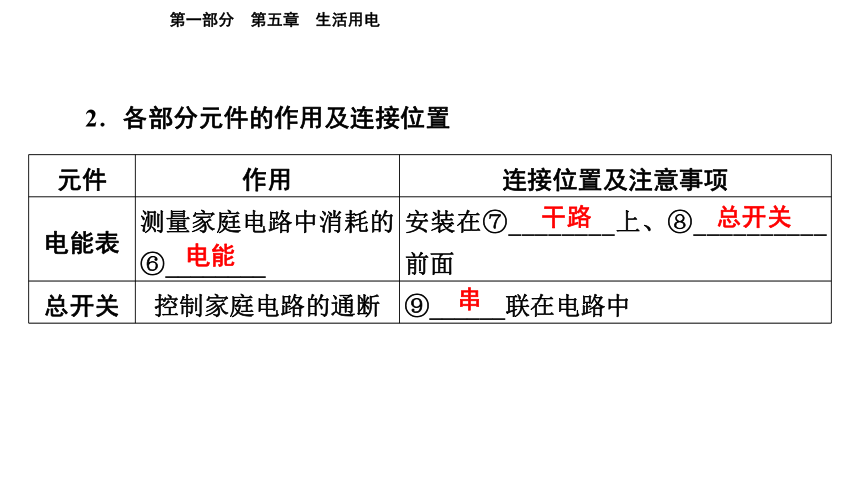

2.各部分元件的作用及连接位置
元件 作用 连接位置及注意事项
电能表 测量家庭电路中消耗的⑥________ 安装在⑦________上、⑧__________前面
总开关 控制家庭电路的通断 ⑨______联在电路中
电能
干路
总开关
串

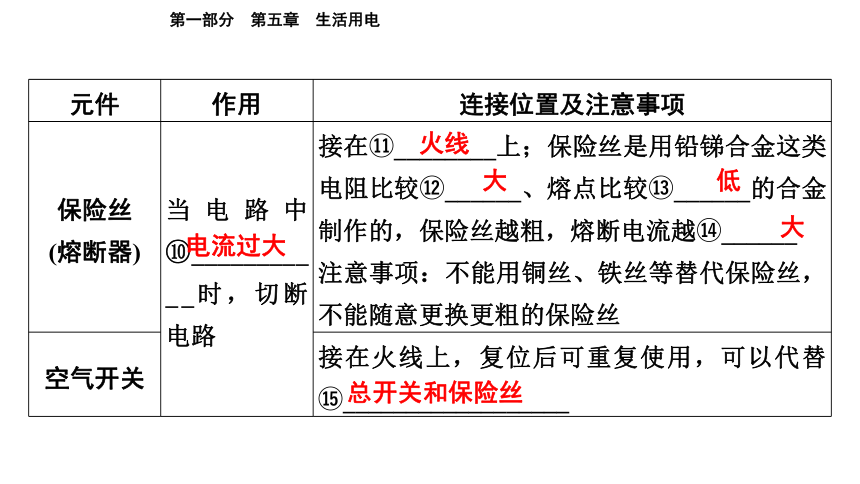

元件 作用 连接位置及注意事项
保险丝 (熔断器) 当电路中⑩___________时,切断电路 接在 ________上;保险丝是用铅锑合金这类电阻比较 ______、熔点比较 ______的合金制作的,保险丝越粗,熔断电流越 ______
注意事项:不能用铜丝、铁丝等替代保险丝,不能随意更换更粗的保险丝
空气开关 接在火线上,复位后可重复使用,可以代替 __________________
电流过大
火线
大
低
大
总开关和保险丝

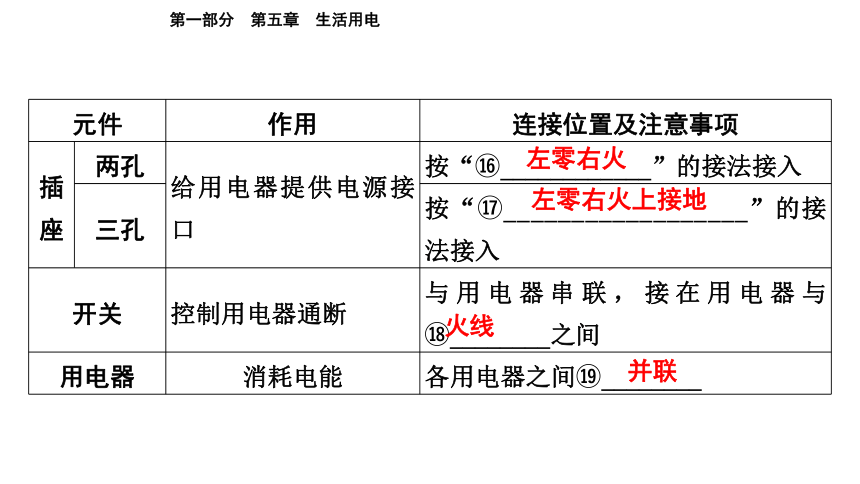

元件 作用 连接位置及注意事项
插 座 两孔 给用电器提供电源接口 按“ ____________”的接法接入
三孔 按“ __________________”的接法接入
开关 控制用电器通断 与用电器串联,接在用电器与 ________之间
用电器 消耗电能 各用电器之间 ________
左零右火
左零右火上接地
火线
并联

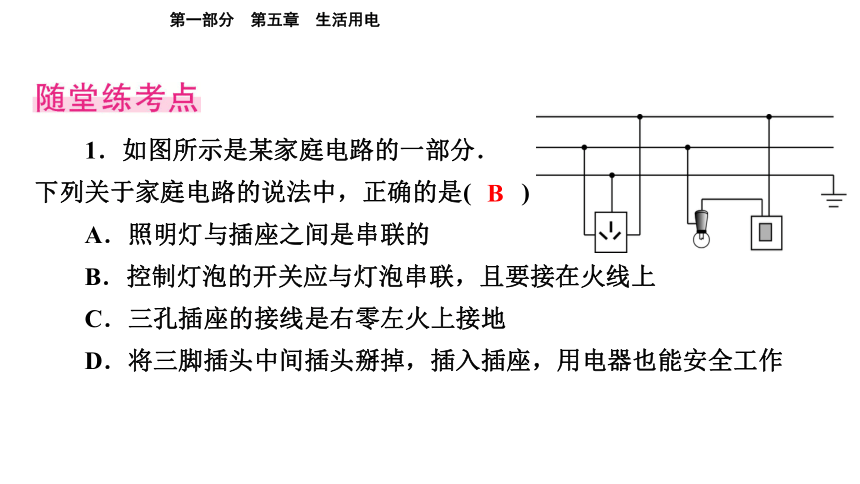

1.如图所示是某家庭电路的一部分.
下列关于家庭电路的说法中,正确的是(  )
A.照明灯与插座之间是串联的
B.控制灯泡的开关应与灯泡串联,且要接在火线上
C.三孔插座的接线是右零左火上接地
D.将三脚插头中间插头掰掉,插入插座,用电器也能安全工作
B

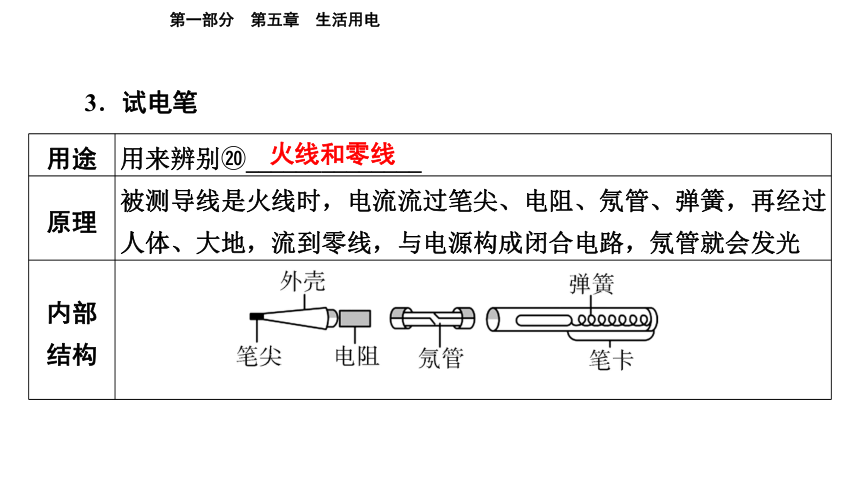

3.试电笔
用途 用来辨别 ______________
原理 被测导线是火线时,电流流过笔尖、电阻、氖管、弹簧,再经过人体、大地,流到零线,与电源构成闭合电路,氖管就会发光
内部 结构
火线和零线

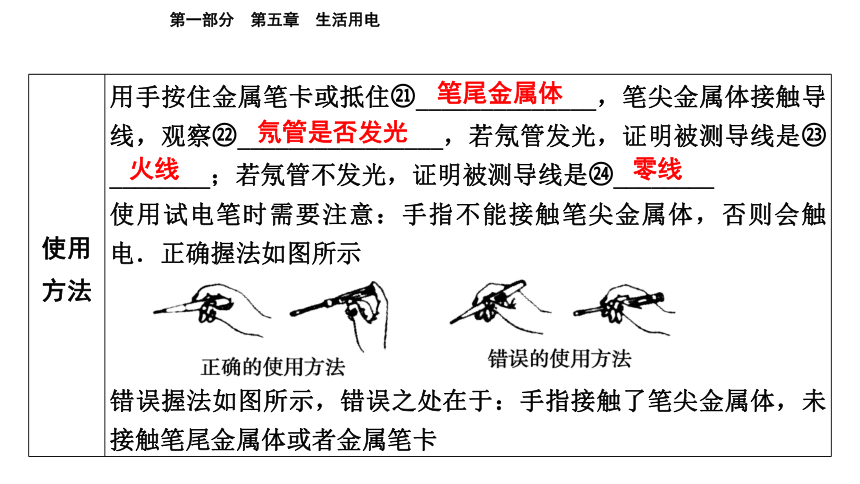

使用 方法 用手按住金属笔卡或抵住 ______________,笔尖金属体接触导线,观察 ________________,若氖管发光,证明被测导线是 ________;若氖管不发光,证明被测导线是 ________
使用试电笔时需要注意:手指不能接触笔尖金属体,否则会触电.正确握法如图所示

错误握法如图所示,错误之处在于:手指接触了笔尖金属体,未接触笔尾金属体或者金属笔卡
笔尾金属体
氖管是否发光
火线
零线
4.三脚插头
结构示意 图及接法
连接方法:L接 ________,
N接 ________,E接 ________
地线作用 “E”脚的作用是当金属外壳带电时,及时将电导入大地,防止触电事故的发生
三孔插座的连接口诀 左零右火上接地
零线
火线
地线
2.用测电笔可辨别火线和零线,使氖管发光的是________(选填“火线”或“零线”).如图所示,闭合开关后,电灯正常发光,用测电笔测试图中的a、b两点,能使氖管发光的点为______(选填“a”或“b”或“a和b”,下同);电灯
火线
工作一段时间后,进户线零线断路,用测电笔测试图中的a、b两点,能使氖管发光的点为__________.
b
a和b
总功率
电流
考点 2
家庭电路电流过大的原因
总电阻
电流
3.在以下情况中:①火线的绝缘皮出现部分破损;②地上的人不小心接触到火线;③插座里的两个线头相碰了;④室内同时使用的用电器过多.能使家庭电路的漏电保护器切断电路的是 (  )
A.①②    B.②③
C.①②③ D.②③④
A
考点 3
安全用电
触电原因 人体直接或间接跟 ________连通
触电 类型 常见的触电事故.如图所示
火线
触电 类型 生活中几种容易引起触电的情况,如图所示
急救 措施 不要用手去拉接触者,先 ____________,必要时应该对触电者进行急救,同时尽快通知医务人员
安全用电原则 (1)不接触低压带电体,不靠近高压带电体
(2)更换灯泡、搬动电器前应 ________电源开关
(3)不弄湿用电器,不损坏绝缘层
(4)保险装置、插座、导线、家用电器等达到使用寿命应及时更换
(5)有金属外壳的用电器,外壳一定要 ________
注意 防雷 高大建筑物的顶端有针状的金属物,通过很粗的金属线与大地相连,可以防雷,叫 __________.高压输电线最上面的两条导线也是用来防雷的
切断电源
断开
接地
避雷针
4.下列关于家庭电路和安全用电的说法中正确的是 (  )
A.低于220 V的电压对人体来说都是安全的
B.教室总开关跳闸,一定是电路出现了短路
C.当家庭电路起火时,应先灭火再断开电路
D.更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D
图说物理
教材图片1:
(RJ九P107图19.1-4)
命题点 三脚插头的作用
如图所示,标有“E”的导线和用电器的______
________相连,插座上相应的导线和__________相连.万一用电器的外壳和电源火线之间的绝缘皮损坏,使外壳带电,电流就会流入大地,不会对人体造成伤害.
金属
外壳
大地
教材图片2:
漏电保护器
(RJ九P107图19.1-6)
电路
命题点 漏电保护器的作用
家庭控制电路的总开关上大多装有如图所示的______________,如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时总开关上的漏电保护器会迅速切断__________,对人身起到保护作用.(续表)
教材图片3:
(RJ九P109图19.2-1)
总功率过大
命题点 电流过大的原因
如图所示,家庭中使用的用电器都是________的,干路总电流随着用电器的增多而增大,所以说______________是家庭电路中电流过大,引起火灾的主要原因之一.
并联
教材图片4:
命题点 单线触电事故
如图,人的一只手接触________,另一只手虽然没有接触________,但是由于站在__________,导线、人体、大地和电网中的供电设备同样构成了闭合回路,电流同样会经过人体而发生____________.
火线
零线
大地上
触电事故
(RJ九P113图19.3-2)乙
教材图片5:
命题点 家庭电路故障(短路)
家庭电路中有时会发生短路现象.例如,改装电路时不小心使火线和零线直接连通造成短路;电线绝缘皮被刮破或烤焦,电线和用电器使用年数过长,绝缘皮破损或老化,也会使火线和零线直接连通或电器进水造成________.
短路
(RJ九P110
图19.2-2)
教材图片6:
命题点 安全用电的原则
如图所示,为了确保安全用电,日常生活中要做到__________高压带电体,__________低压带电体,带金属外壳的用电器的金属外壳一定要________.
(RJ九P114图19.3-4)
不靠近
不接触
接地
