一、填空题（每空1分，共15分）
1．空间直线包括三种即（ ）、（ ）和一般位置直线。
2．建筑按使用性质可分为民用建筑、（）和（）。其中民用建筑又可分为（）建筑和（）建筑。
3.砖砌大放脚的断面形式和砌法有( )和( )。
4. 基础的埋深是从（ ）至（ ）的垂直距离。
5．直线对H面倾角用字母（ ）表示，直线对V面倾角用字母（ ）表示，直线对W面倾角用字母（ ）表示。
6．地基分为( )和( )两大类。
二、选择题（每题2分，共26分）
1．正平线在（ ）的投影为与投影轴倾斜的直线。
A．H面 B．V面 C．W面 D．X面
2．三面投影图的三等关系为。 （ ）
A．长对齐、高对正、宽相等 B．长相等、高平齐、宽对正
C．长对正、高相等、宽平齐 D．长对正、高平齐、宽相等
3．如下图所示，判断点A的空间位置。 （ ）
A．X轴上的点 B．H面上的点
C．V面上的点 D．Z轴上的点
4．如下图所示，判断直线AB的空间位置。 （ ）
A．水平线 B．正平线
C．侧垂线 D．一般位置直线
第3题图 第4题图
5．直线AB的W面投影反映实长，该直线为。 （ ）
A．水平线 B．正平线 C．正垂线 D．侧垂线
6．下列哪一项不是投影面平行面中水平面的投影特性。 （ ）
A. H面投影反映实形 B．V面投影积聚成线
C. W面投影积聚成线 D．V面投影反映实形
7．平面与V面的夹角用表示。 （ ）
A．a B.β　 C．γ D．δ
8．下列属于曲面体的有。 　 （ ）
A. 五棱柱体 B．圆柱体 C．三棱锥体 D. 四棱台体
9．建筑是建筑物和构筑物的统称，　　　　属于建筑物。（　 ）
A. 住宅、水塔 B. 工业厂房、烟囱 C．教学楼 、围墙 D. 电影院 、展览馆
10．当建筑物上部为梁、柱构成的框架或单层排架结构时，可采用。（　　）
A．条形基础 　 B. 独立基础 　 C. 板式基础 D．箱型基础
11．下列不属于按构造形式分的基础为。　　 　（ ）
A．条形基础 　　B．混凝土基础 　C．独立基础 　D．筏形基础
12.民用建筑构造的基本组成是。 ( )
A.地基、基础、墙体、楼地面、门窗、楼梯、屋顶
B.地基、墙体、楼地面、门窗、楼梯、屋顶
C.基础、墙体、楼地面、门窗、楼梯、屋顶
D.基础、墙体、楼地面、门窗、楼梯、阳台
13．建筑构件遇火后能支持的时间指的是。　　 （ ）
A．可燃性 　 B．燃烧极限 　C．耐火极限 　　　 D．燃点

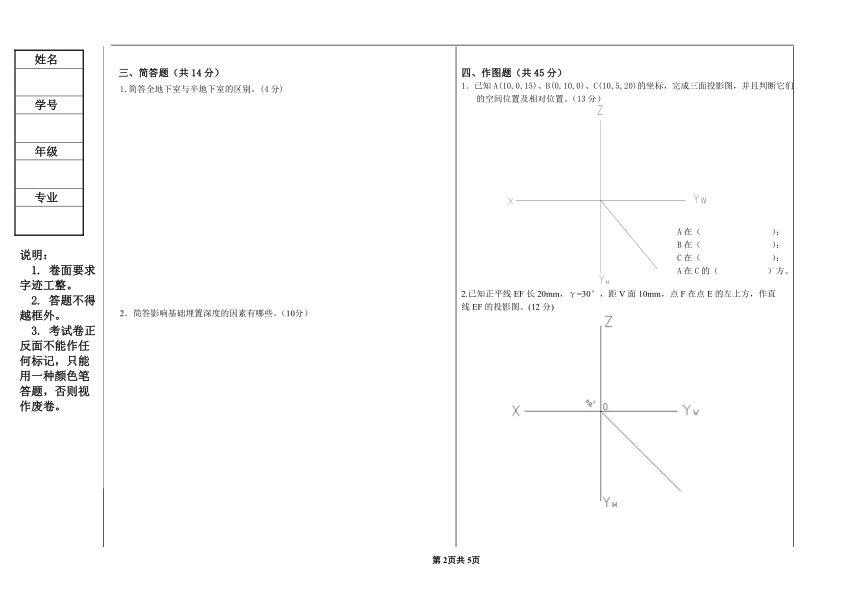

三、简答题（共14分）
1.简答全地下室与半地下室的区别。(4分)
2．简答影响基础埋置深度的因素有哪些。（10分）
四、作图题（共45分）
1．已知A(10,0,15)、B(0,10,0)、C(10,5,20)的坐标，完成三面投影图，并且判断它们的空间位置及相对位置。（13分）
2.已知正平线EF长20mm，γ=30°，距V面10mm，点F在点E的左上方，作直
线EF的投影图。(12分)
3．已知铅垂面ABC， =30°，且点C在点B的右前方，补全ABC的另两面投影。（8分）
4．已知正三棱柱底面边长20mm，高25mm，底面与H面平行，距离为2mm，且有一底边平行V面，求作正三棱柱的三面投影,只求一解。（12分）
大连市建设学校 18-19 学年第 1 学期期末
18 年级建筑施工、工程造价专业《建筑识图与构造》试卷 B 卷
（共 3 页 共 四题）
一、填空题（每空1分，共30分）
投影面平行线、投影面垂直线
工业建筑、农业建筑、居住类建筑、公共类建筑
等高式、间隔式
室外设计地面、基础底面
α、β、γ
天然地基、人工地基
二、选择题，将答案填入下面的表格内。（每题2分，共20分）
1-5 BDACD 6-10 DBBDB 11-13 BCC
三、简答题（共14分）
1、全地下室：当地下室顶板的底面低于室外地面时称为全地下室。
半地下室：地下室顶板底面标高高于室外地面标高时称为半地下室。
2、基础埋置深度的因素：
（1）与建筑物的地下部分构造有关
（2）与地基的土质情况有关
（3）与地下水位高低有关
（4）与冰冻线深度有关
（5）与相邻建筑设施的基础有关
四、作图题（共45分）
1、(18分)
A在 V面 上 B在 y轴 上 C在 一般位置 上
A在C的 后、下 方
2、（12分）
3、（8分）
4、（12分）
A在（ ）；
B在（ ）；
C在（ ）；
A在C的（ ）方。
第1页共3页
第3页共3页
