中考一轮复习---光现象&透镜实验专题

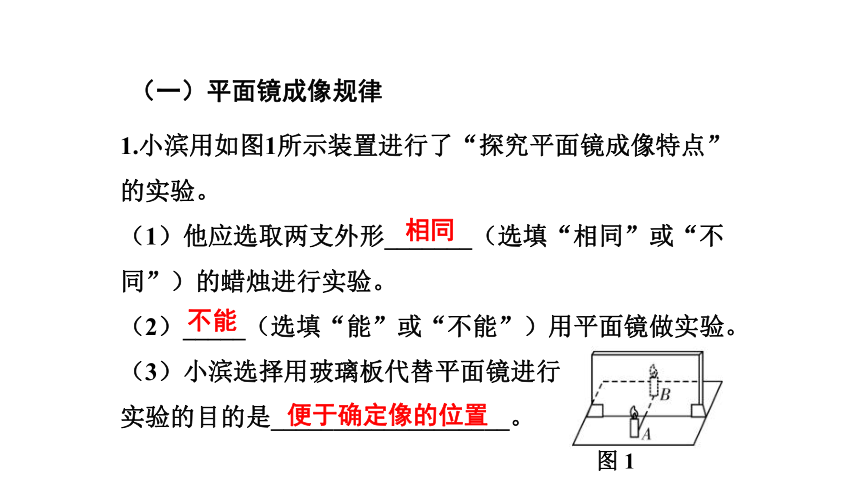

1.小滨用如图1所示装置进行了“探究平面镜成像特点”的实验。
（1）他应选取两支外形_______（选填“相同”或“不同”）的蜡烛进行实验。
（2）_____（选填“能”或“不能”）用平面镜做实验。
（3）小滨选择用玻璃板代替平面镜进行
实验的目的是___________________。
（一）平面镜成像规律
相同
便于确定像的位置
不能
图 1

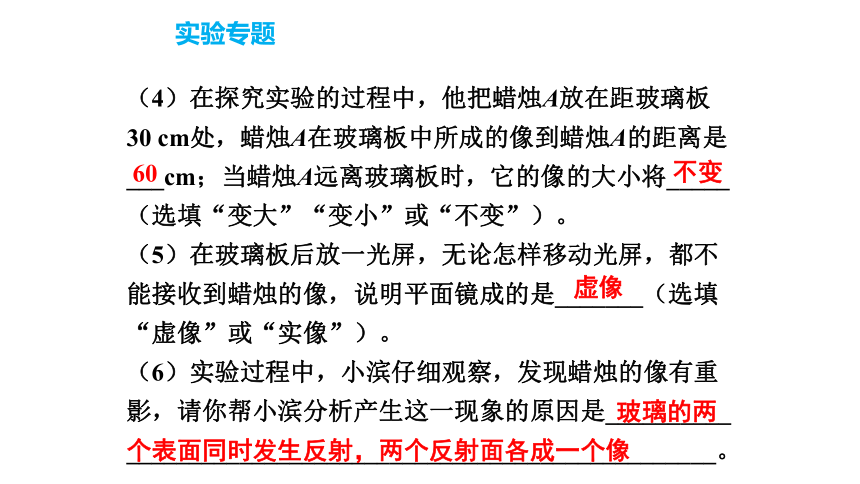

（4）在探究实验的过程中，他把蜡烛A放在距玻璃板30 cm处，蜡烛A在玻璃板中所成的像到蜡烛A的距离是___cm；当蜡烛A远离玻璃板时，它的像的大小将_____（选填“变大”“变小”或“不变”）。
（5）在玻璃板后放一光屏，无论怎样移动光屏，都不能接收到蜡烛的像，说明平面镜成的是_______（选填“虚像”或“实像”）。
（6）实验过程中，小滨仔细观察，发现蜡烛的像有重影，请你帮小滨分析产生这一现象的原因是__________
_______________________________________________。
实验专题
60
不变
虚像
玻璃的两
个表面同时发生反射，两个反射面各成一个像

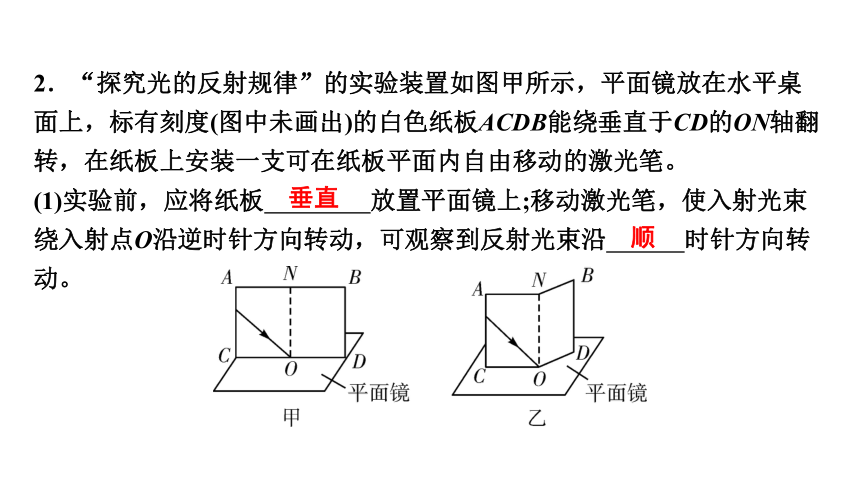

2．“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度(图中未画出)的白色纸板ACDB能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
(1)实验前，应将纸板　 　放置平面镜上;移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿　 　时针方向转动。
　顺　
　垂直　

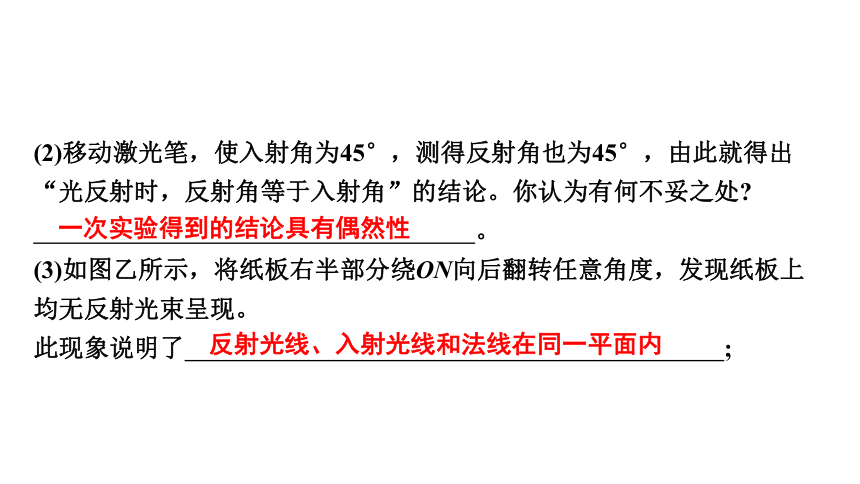

(2)移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论。你认为有何不妥之处
　 　。
(3)如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。
此现象说明了　 　;
　反射光线、入射光线和法线在同一平面内　
　一次实验得到的结论具有偶然性　
(4)在图甲中，若将纸板(连同激光笔)绕CD向后倾斜，此时反射光束
　 　(选填字母符号)。
A．仍在纸板上呈现 　　　
B．被纸板挡住 　
C．在纸板前方
(5)实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没有能做到。你认为没有能做到的原因是　 　。
　反射时，光路是可逆的　
　C　

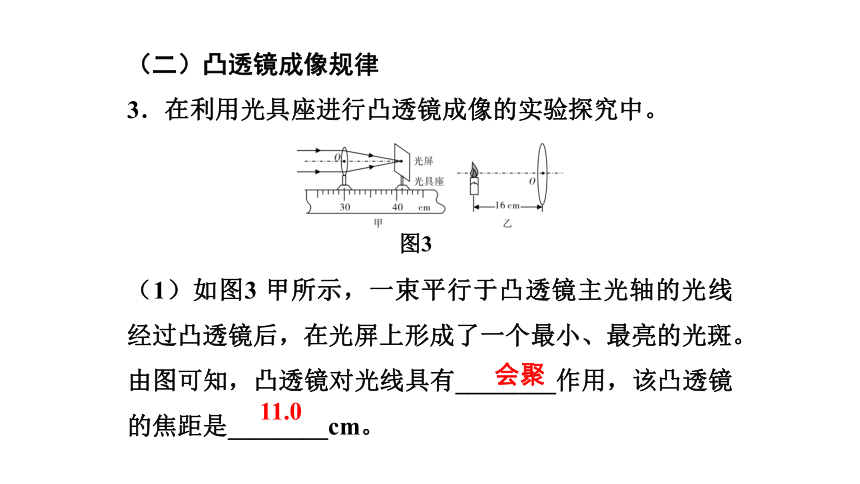

（二）凸透镜成像规律
3．在利用光具座进行凸透镜成像的实验探究中。
（1）如图3 甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有________作用，该凸透镜的焦距是________cm。
会聚
11.0
图3

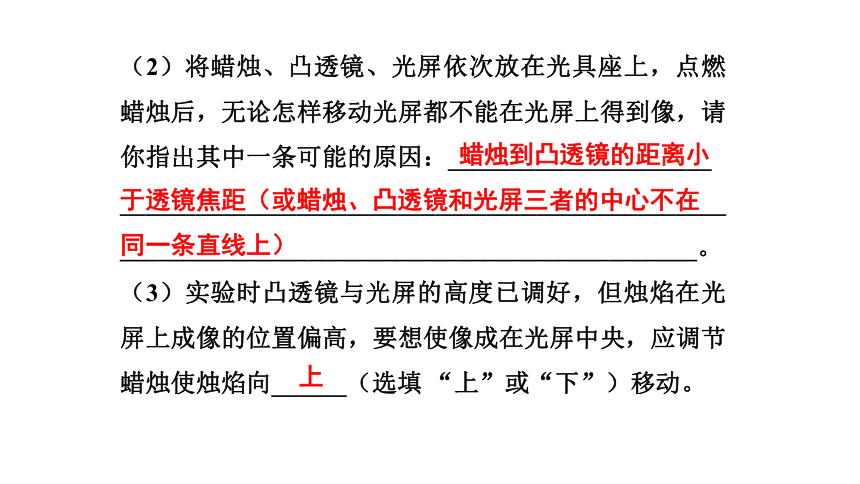

（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：_____________________
______________________________________________________________________________________________。
（3）实验时凸透镜与光屏的高度已调好，但烛焰在光屏上成像的位置偏高，要想使像成在光屏中央，应调节蜡烛使烛焰向______（选填 “上”或“下”）移动。
上
蜡烛到凸透镜的距离小于透镜焦距（或蜡烛、凸透镜和光屏三者的中心不在同一条直线上）

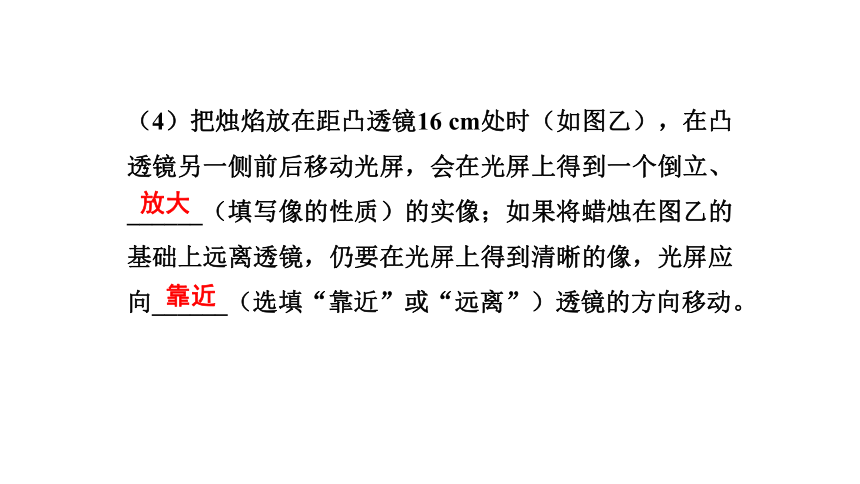

（4）把烛焰放在距凸透镜16 cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、______（填写像的性质）的实像；如果将蜡烛在图乙的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向______（选填“靠近”或“远离”）透镜的方向移动。
放大
靠近
4．如图4小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲焦距为10 cm，再将甲分别挤压成乙、丙的形状，并分别测量焦距。
图 4
（1）测得焦距小于10 cm的是___，模拟近视眼的是___。
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是____。
（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05 mm，则此镜片的边缘厚度______（选填“大于”“小于”或“等于”）0.05 mm，此镜片对光有______（选填“会聚”或“发散”）作用。
乙
乙
丙
大于
发散
图 8－11
4．物理兴趣小组在探究“凸透镜成像的规律”实验时：
（1）用图8－11甲所示的装置测出凸透镜的焦距为________cm。
甲乙
10.0
（2）图8－11乙是某次实验时观察到的现象，生活中的________（选填“放大镜”“投影仪”或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向____（选填“左”或“右”）移动一段距离，像______（选填“变大”“变小”或“不变”）。
照相机
左
变小
（3）实验时，光屏上得到了蜡烛清晰的像，一只小蜜蜂落在凸透镜上，则光屏上_______（选填“有” 或“没有”）小蜜蜂的像或影子。
（4）将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。使光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有_______作用。由此可知，在近视眼得到矫正之前，物体的像成在视网膜的_______________________。
没有
发散
前方（或前面、前边）
1．

小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示。在此实验中:
(1)小红选择玻璃板代替镜子进行实验的目的是　 　;当将蜡烛A向玻璃板靠近时，蜡烛A在玻璃板中所成像的大小将
　 　(填变化情况)。
　不变　
　便于确定像的位置　
课后练习
(2)若玻璃板倾斜放置会导致什么结果
　 .
　。
(3)为了便于观察，该实验最好在　 　(选填“较明亮”或“较黑暗”)环境中进行;小红发现看到蜡烛A的像不清晰，于是她将蜡烛B也点燃，用来增加像的亮度。她这样做　 　(填“能”或“不能”)使看到的像更清晰。
(4)小红发现，旁边一组同学是将玻璃板和蜡烛放在方格纸上进行实验
的。你认为选择白纸和方格纸哪种做法更好 说出你的理由:
　。
方格纸更好，方格纸可以直接在纸上判断物体与像之间的位置关系　
　不能　
　较黑暗　
完全重合　
　无论在桌面上怎样移动镜后蜡烛也无法使其与镜前的蜡烛所成的像
(5)小刚拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到B处时，可以看到它跟像完全重合。这里应用了等效替代法的物理方
法，下列实验中用到类似方法的是　 　。
A．排水法测小石块的体积
B．托里拆利实验测量出大气压的值
C．研究影响压力作用效果的因素
D．用 U形管压强计两边的液柱高度差来反映液体压强大小p
(6)若实验中的测量结果像距总是比物距少0．2 cm，则原因可能是
　 　。
　玻璃板有一定的厚度　
　A　
2．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10 cm。
(1)小伟在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，并调节烛焰、凸透镜、光屏的中心在同一水平直线上，这样做的目的是
　 　。
(2)实验过程中，凸透镜始终固定在光具座50 cm刻度线处。当蜡烛距离凸透镜15 cm时，移动光屏，可在光屏上得到一个倒立、　 　(选填“放大”“等大”或“缩小”)的实像。
(3)接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向　 　(选填“靠近”或“远离”)透镜方向移动，此时的像与步骤(2)中的像相比，大小将变　 　。
　小　
　靠近　
　放大　
　使像成在光屏的中央　
(4)如图乙所示，小伟将蜡烛固定在光具座10 cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是　 　(选填“放大镜”“投影仪”或“照相机”)。小伟发现，随着蜡烛燃烧变短，烛焰在光屏上的像会向　 　移动。
(5)若在图乙中烛焰和透镜之间放一个近视眼镜，需要向　 　(选填“左”或“右”)移动光屏，才能再次看到清晰的像。
　右　
　上　
　照相机　
