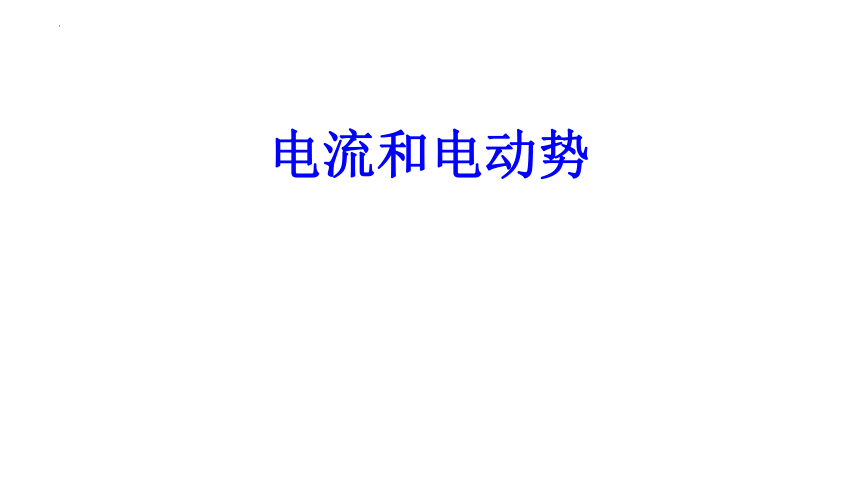

电流和电动势
2

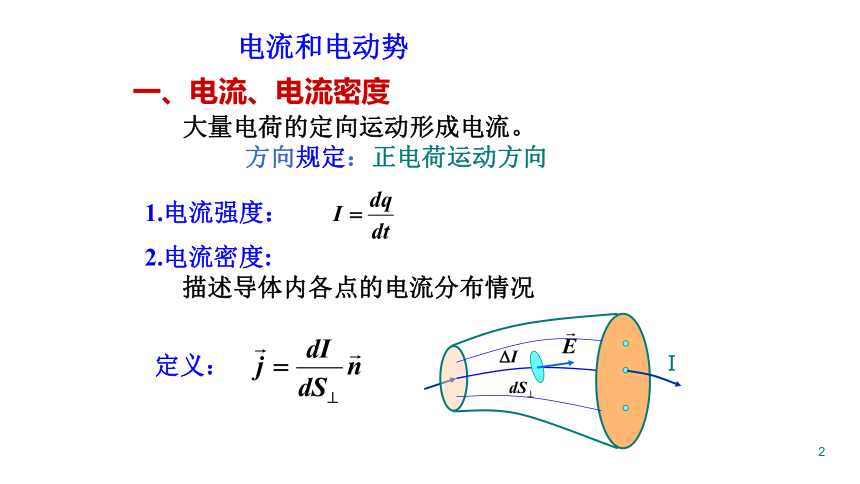

电流和电动势
一、电流、电流密度
大量电荷的定向运动形成电流。
方向规定：正电荷运动方向
1.电流强度：
2.电流密度:
描述导体内各点的电流分布情况
I
定义：
3

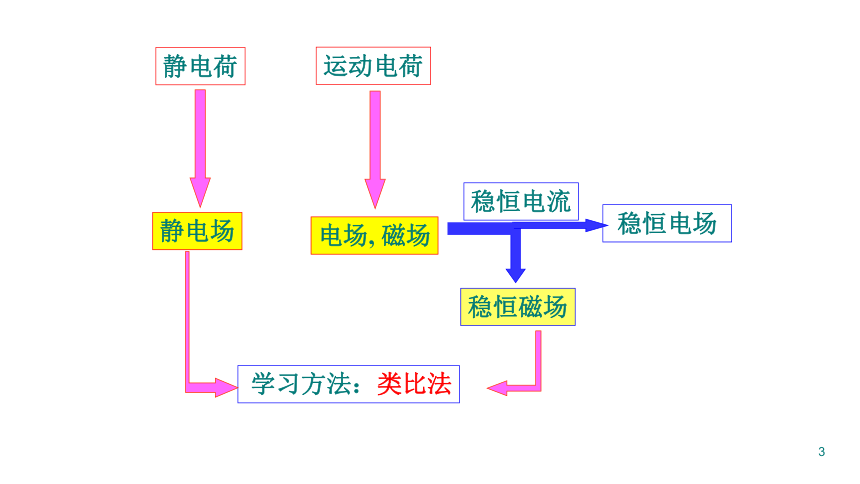

静电荷
运动电荷
静电场
电场, 磁场
稳恒磁场
学习方法：类比法
稳恒电场
稳恒电流

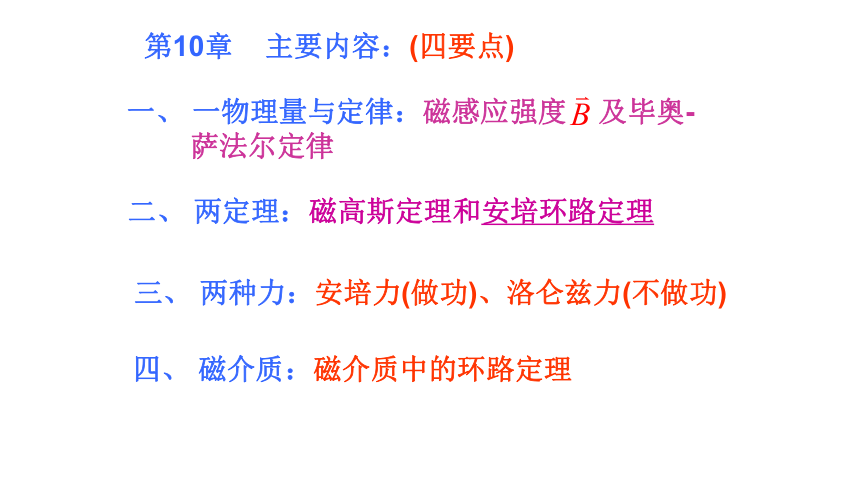

第10章 主要内容：(四要点)
一、 一物理量与定律：磁感应强度 及毕奥-
萨法尔定律
二、 两定理：磁高斯定理和安培环路定理
三、 两种力：安培力(做功)、洛仑兹力(不做功)
四、 磁介质：磁介质中的环路定理
5

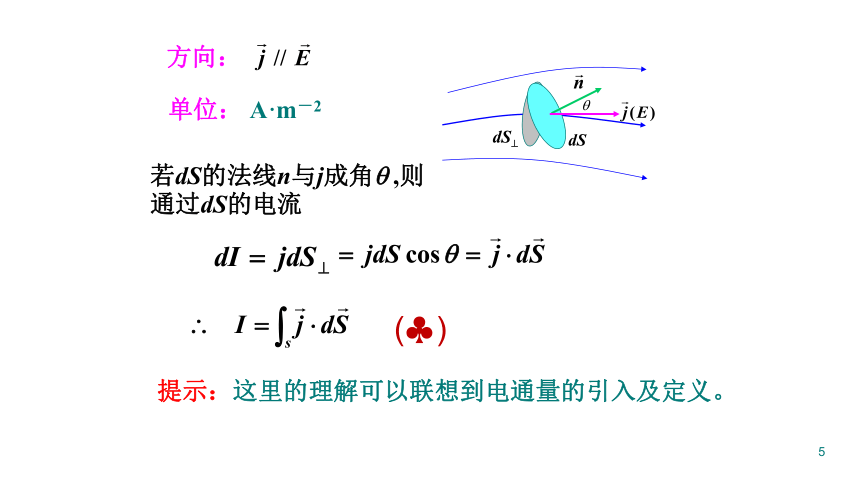

方向：
单位： A·m－2
若dS的法线n与j成角 ,则通过dS的电流
提示：这里的理解可以联想到电通量的引入及定义。
( )
6

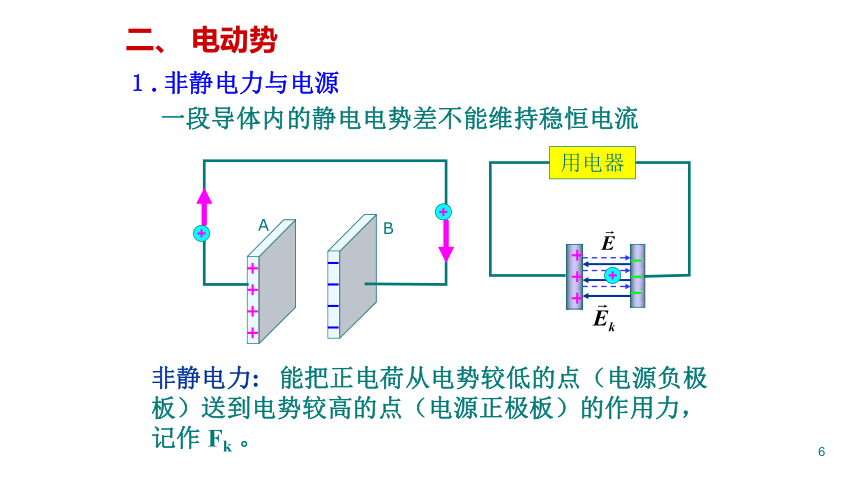

二、 电动势
１. 非静电力与电源
一段导体内的静电电势差不能维持稳恒电流
A
B
用电器
非静电力: 能把正电荷从电势较低的点（电源负极板）送到电势较高的点（电源正极板）的作用力，记作 Fk 。
7
非静电场强:
表示单位正电荷受到的非静电力
电源: 能够提供非静电力的装置
２.电源电动势
定义:把单位正电荷从负极通过电源内部移到正极时，电源中的非静电力所做的功 .
方向:
( )
8
如果对整个回路进行积分，则非静强场的环流。
这时电动势的方向与回路中电流的方向一致。
9
§10.2　磁场　磁感应强度
一、 基本磁现象
1.自然磁现象
同极相斥,异极相吸
天然磁石
S
N
S
N
磁性、磁体、磁极
2.电流的磁效应
1819－1820年丹麦物理学家奥斯特首先发现电流的磁效应
10
I
S
N
磁现象与运动电荷之间有着密切的联系。
1822年安培提出了
用分子电流来解释磁性起源
N
S
电荷的运动是一切磁现象的根源。
11
３. 磁力
磁力是发生于运动电荷间的相互作用力，它决定于运动电荷的速度。
二、磁感应强度
电流(或磁铁) 磁场 电流(或磁铁)
1.磁场 运动电荷(电流) 激发磁场。
同时也激发电场。
磁场对外的重要表现为：
(1) 磁场对运动电荷(电流)有磁力作用
(2) 磁力作功，表明磁场具有能量。
受力特点:
(1) 正电荷沿不同方向运动,受力也不同;
存在一个方向使
定义
(2) 当运动方向与 磁感应强度的方向垂直时,受到的磁场力最 大;
磁感应强度的大小
定义该方向为磁感应强度的方向
2. 磁感应强度
根据运动正电荷所受磁力来定义
单位: 特斯拉（T）
13
三、磁通量
1.磁感线
磁力线切线方向为该点磁场方向。
定量地描述磁场强弱,B大小定义为：
