(共11张PPT)
磁通量和磁高斯定理

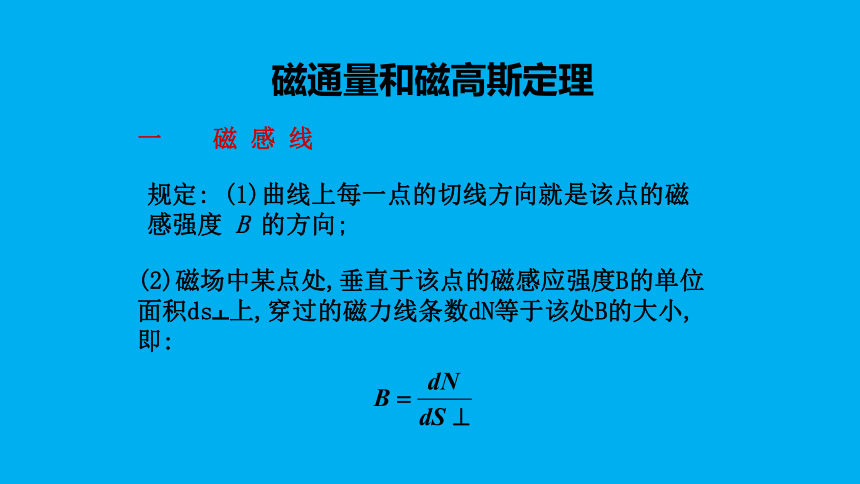

一 磁 感 线
规定: (1)曲线上每一点的切线方向就是该点的磁感强度 B 的方向;
(2)磁场中某点处,垂直于该点的磁感应强度B的单位面积ds┻上,穿过的磁力线条数dN等于该处B的大小,即:
磁通量和磁高斯定理
I
I
S
N
I
S
N
I

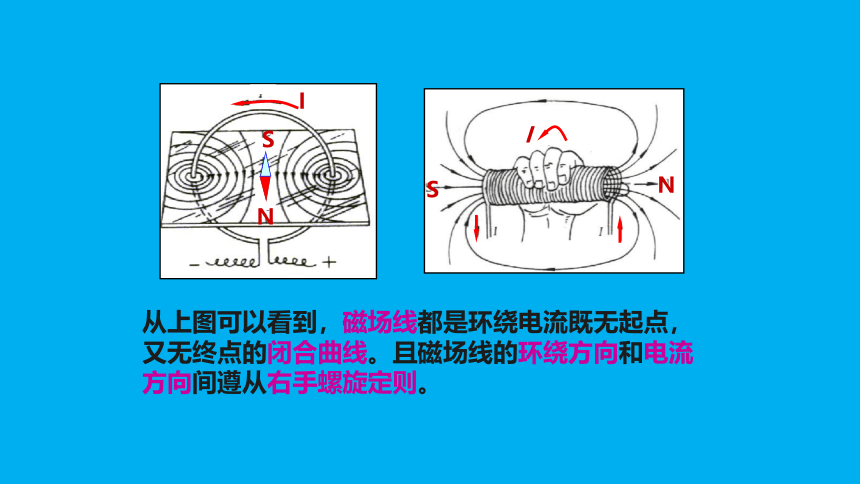

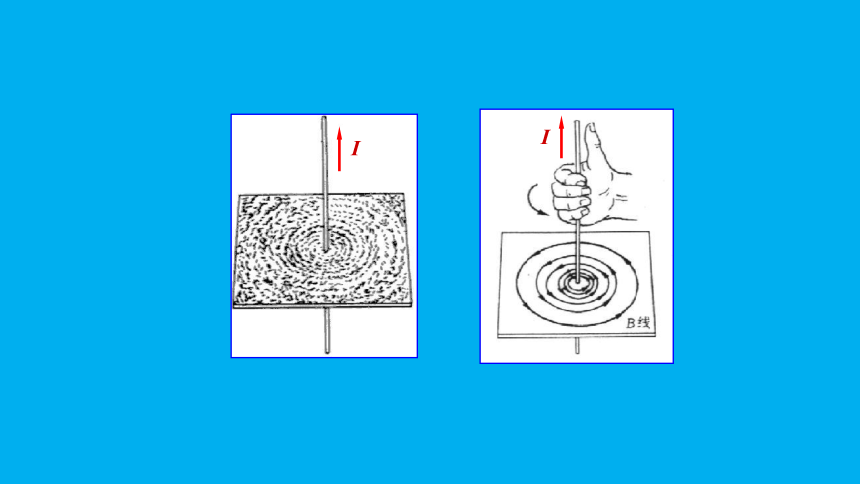

从上图可以看到，磁场线都是环绕电流既无起点，又无终点的闭合曲线。且磁场线的环绕方向和电流方向间遵从右手螺旋定则。

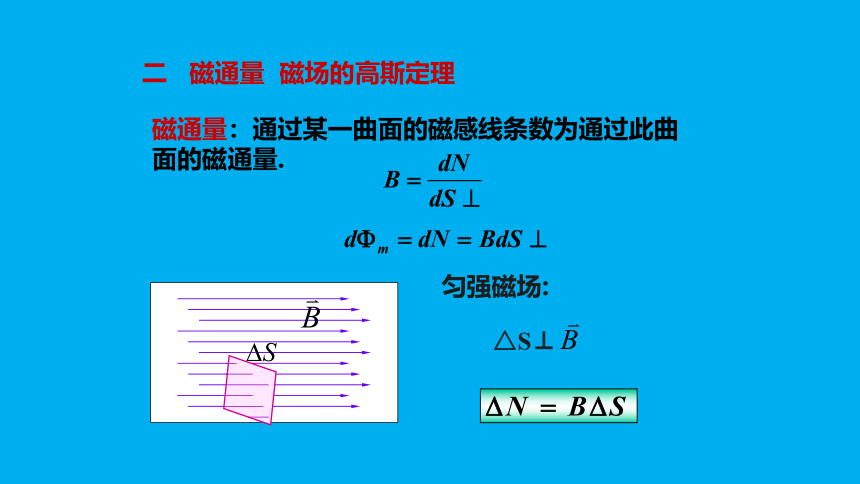

二 磁通量 磁场的高斯定理
匀强磁场:
磁通量：通过某一曲面的磁感线条数为通过此曲面的磁通量.
△S⊥
单位
物理意义：通过任意闭合曲面的磁通量必等于零
（故磁场是无源的.）
磁场高斯定理
带电粒子在均匀磁场中的运动
（1）当 时
带电粒子作匀速直线运动
（2）当 时
带电粒子所受的力 的方向总是与 垂直，因此带电粒子将作匀速圆周运动，其向心力为
（3） 以任意角度 进入磁场
粒子作螺旋运动
B
v
D
q
α
思考题:1.质量为m 的带电粒子q 进入匀强磁场B 中,以 速度v出射,求出射、入射方向的夹角α
A
B
2.宇宙射线进入磁场中的轨迹及均匀磁场的方向如图, AB为铅板,试问带电粒子带何种电荷
I
霍耳电压
霍耳系数
+
+ + + + +
- - - - -
