电路简化的妙法
——理想化处理电压表和电流表
一、典例

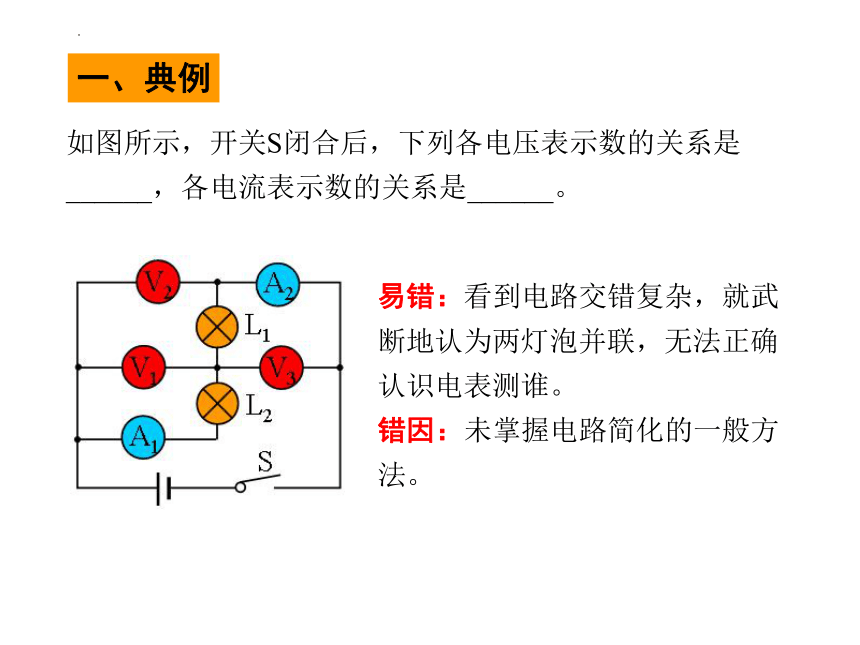

如图所示，开关S闭合后，下列各电压表示数的关系是______，各电流表示数的关系是______。
易错：看到电路交错复杂，就武断地认为两灯泡并联，无法正确认识电表测谁。
错因：未掌握电路简化的一般方法。

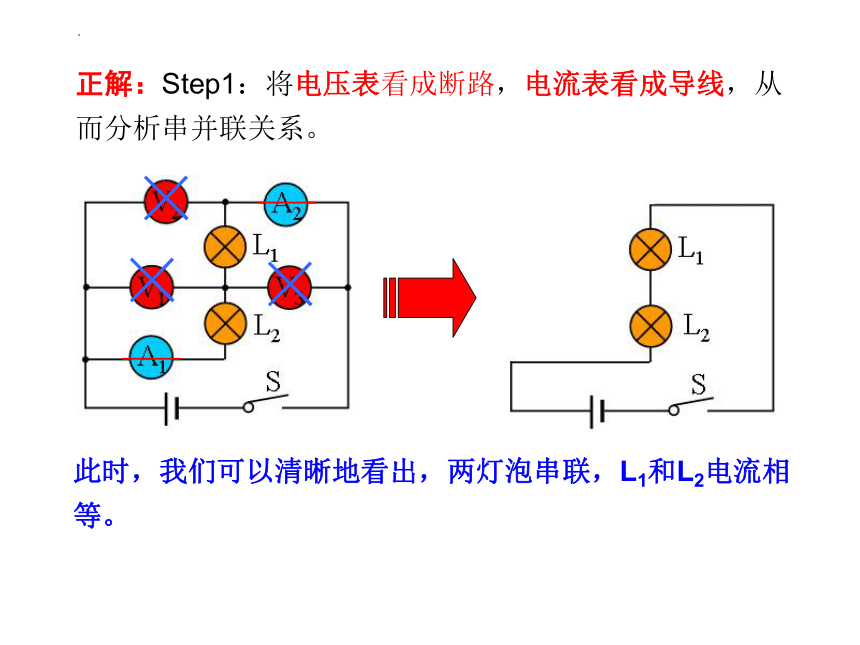

正解：Step1：将电压表看成断路，电流表看成导线，从而分析串并联关系。
×
×
×
此时，我们可以清晰地看出，两灯泡串联，L1和L2电流相等。

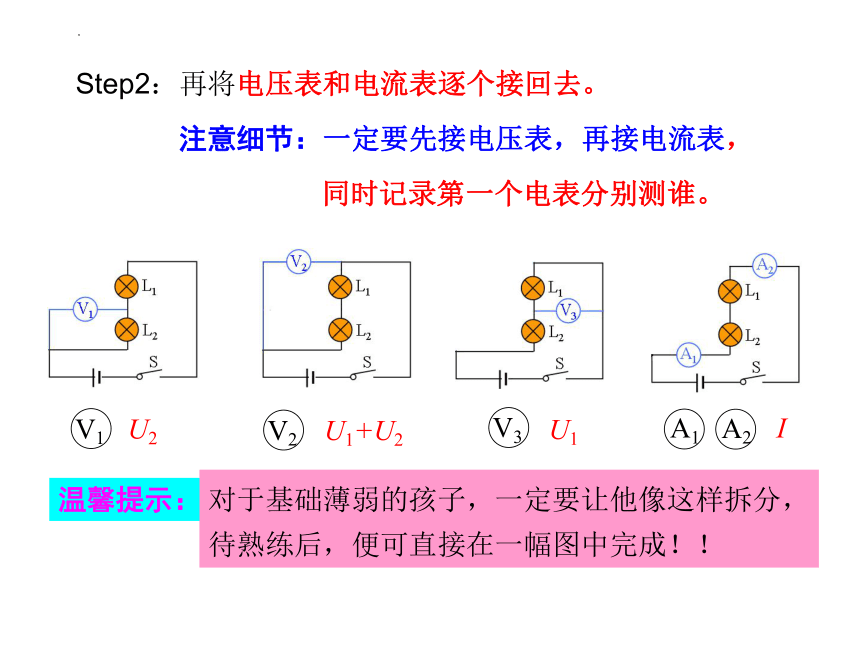

Step2：再将电压表和电流表逐个接回去。
注意细节：一定要先接电压表，再接电流表，
同时记录第一个电表分别测谁。
V1
V2
U2
U1+U2
V3
U1
A1
A2
I
温馨提示：
对于基础薄弱的孩子，一定要让他像这样拆分，待熟练后，便可直接在一幅图中完成！！
二、小试

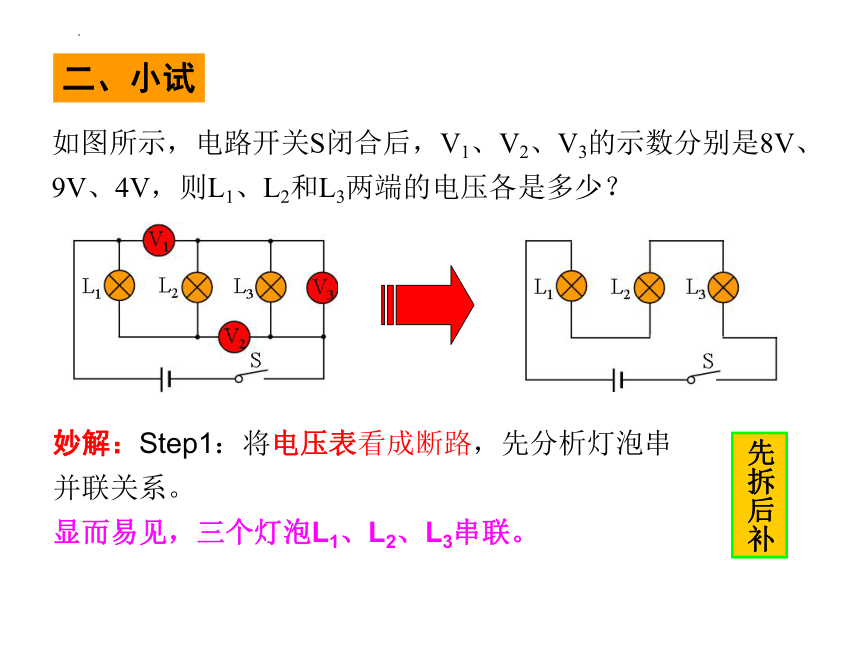

如图所示，电路开关S闭合后，V1、V2、V3的示数分别是8V、9V、4V，则L1、L2和L3两端的电压各是多少？
妙解：Step1：将电压表看成断路，先分析灯泡串并联关系。
显而易见，三个灯泡L1、L2、L3串联。
先拆后补
Step2：将电压表逐个接回，记录它们各自测谁。
V1
U1+U2
V2
U2+U3
V3
U3

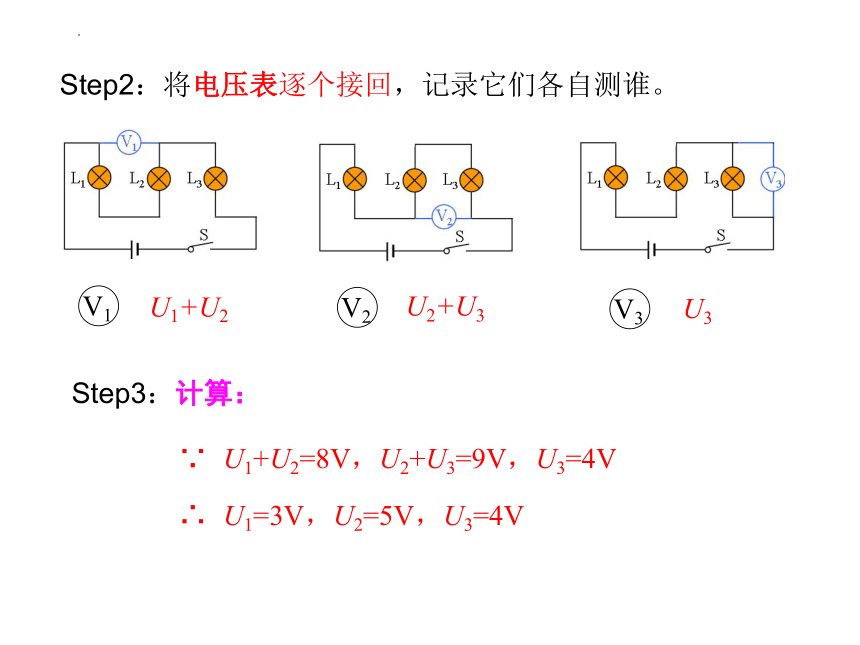

Step3：计算：
∵ U1+U2=8V，U2+U3=9V，U3=4V
∴ U1=3V，U2=5V，U3=4V
三、精练巩固

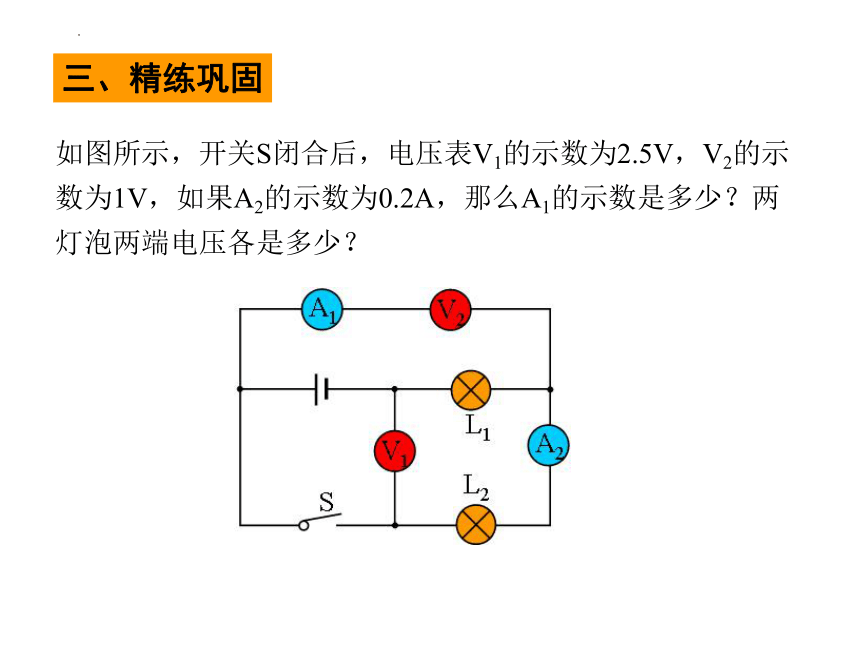

如图所示，开关S闭合后，电压表V1的示数为2.5V，V2的示数为1V，如果A2的示数为0.2A，那么A1的示数是多少？两灯泡两端电压各是多少？
四、升华
在上一道题中，我们见到了这样的电路，如何分析？
总结：当电流表和电压表连在一条支路上时，因为电压表可看作断路，所以电流表无电流通过，A表无示数。
类似问题如下：
问：灯泡是否发光？电压表是否有示数？
正解：灯泡不发光，但电压表有示数。
原因分析：
因为有V表，故电路无电流，没有电流，则灯泡不发光。
此时灯泡相当于导线，
灯丝仍然连通
再次升华：那这样的问题呢？
问：V1、V2是否有示数？
正解：V1、V2都没有示数。
抓住区别
原因分析：
此时单看V1，
电路不通，故V1无示数
单看V2，同理
温馨提示：
这类问题属于考试“极易错问题”，一定要引起高度重视！！
精练巩固答案：
如图所示，开关S闭合后，电压表V1的示数为2.5V，V2的示数为1V，如果A2的示数为0.2A，那么A1的示数是多少？两灯泡两端电压各是多少？
Step1：根据电压表为断路，电流表为导线，去掉电表判断串并联。
结果：该电路是两灯泡的串联电路。
Step2：先添加电压表，再添加电流表，记录它们测谁。
V1
U1+U2
V2
U2
A1
无示数
A2
I1=I2=I
2.5V
1V
0.2A
∴ U1=2.5V－1V=1.5V，
U2=1V，
电流表A1无示数
（2022·山东枣庄·中考真题）如图甲所示，电源电压恒定不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。开关闭合后，当滑动变阻器的滑片P移到某一位置时，电压表V1的示数如图乙所示，此时R2的功率为0.8W。则电流表的示数为______A，电源电压为_____V。
0.4
6
中考真题演练
