第九章 第１节 压强
木块对斜面的压力
F压
F压
F压
运动员对平衡木的压力
钉子对墙的压力

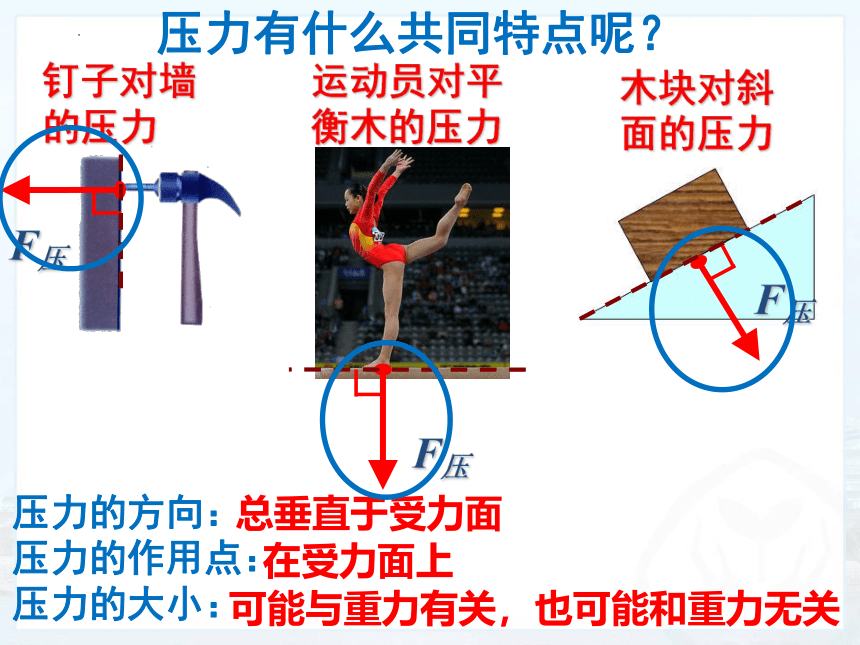

压力有什么共同特点呢？
压力的方向：
压力的作用点：
压力的大小：
总垂直于受力面
在受力面上
可能与重力有关，也可能和重力无关
压力会产生哪些作用效果呢？
你发现压力还会产生什么效果？
压力产生的效果又和什么因素有关呢？
动手试一试吧！
压力大小
受力面积
影响压力作用效果的因素

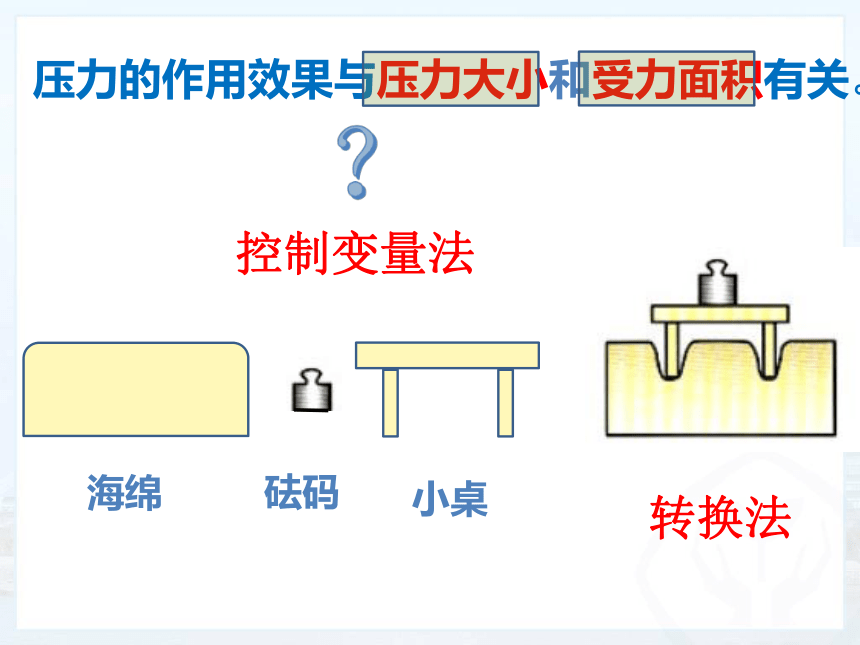

压力的作用效果与压力大小和受力面积有关。
控制变量法
转换法
？
海绵
砝码
小桌

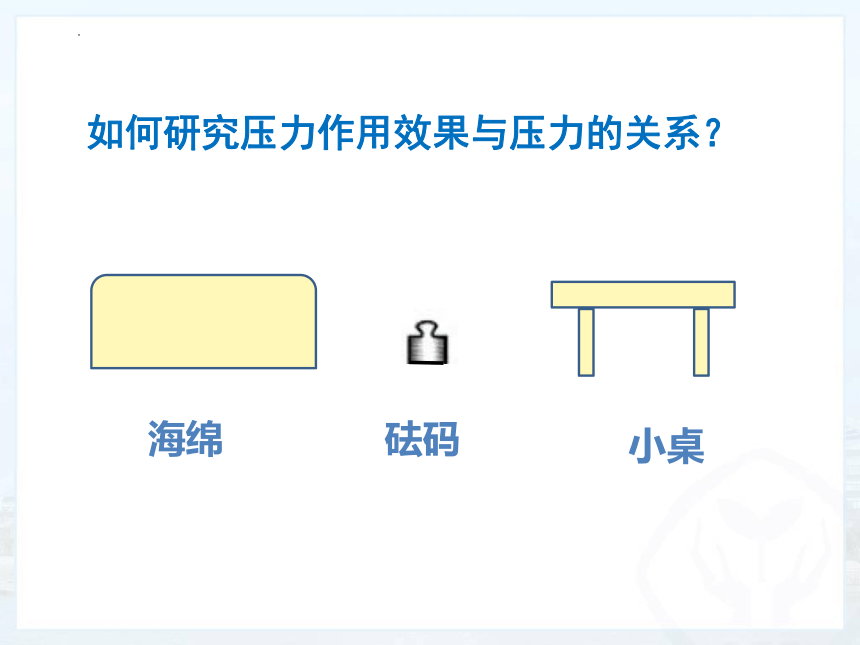

如何研究压力作用效果与压力的关系？
海绵
砝码
小桌

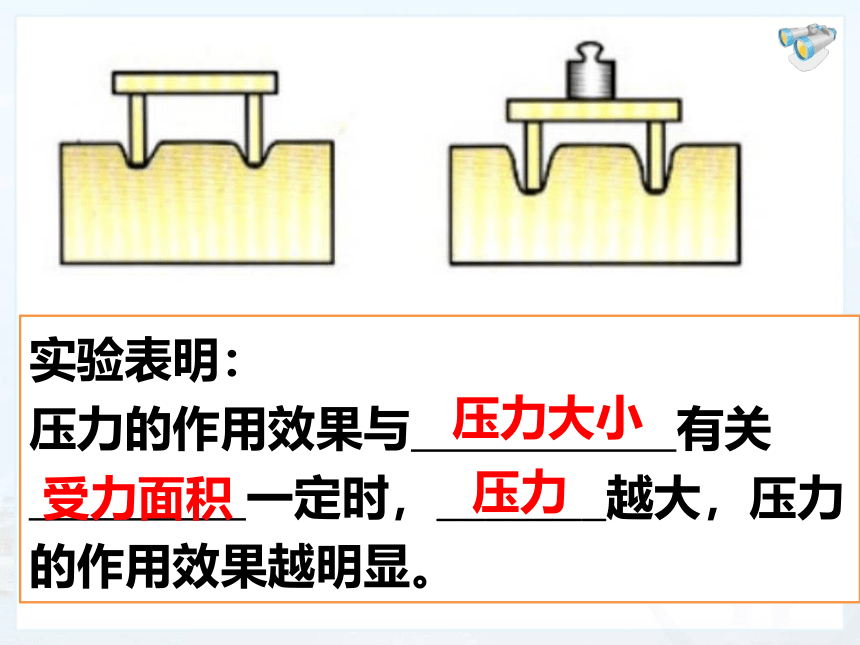

实验表明：
压力的作用效果与 有关
一定时，_______越大，压力的作用效果越明显。
压力大小
压力
受力面积
海绵
砝码
小桌

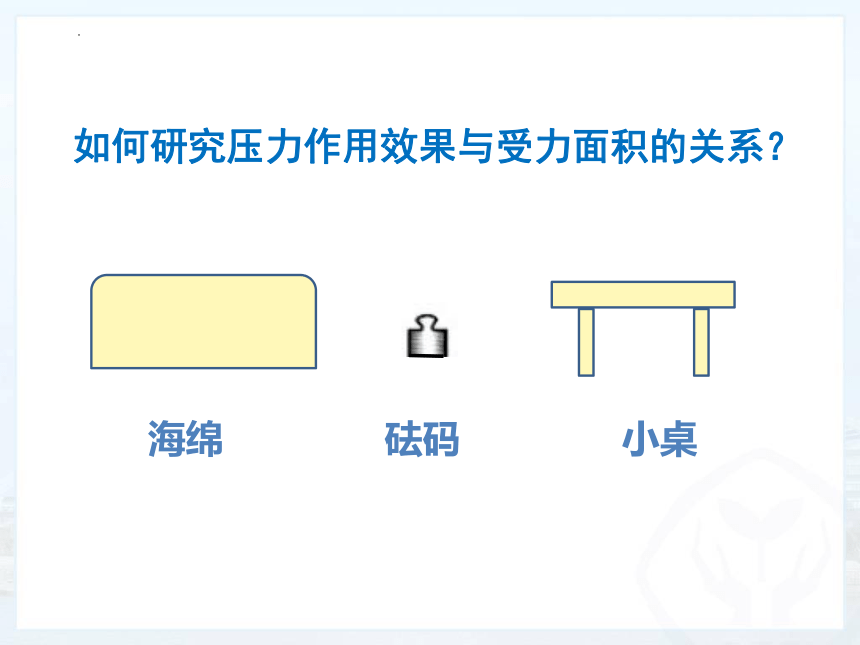

如何研究压力作用效果与受力面积的关系？
实验表明：
压力的作用效果与　　　　　有关
一定时，　　　　 　，压力的作用效果越明显。
受力面积
受力面积越小
压力
压力的作用效果与 和 有关。
压强表示
压力的大小
受力面积
压强
压强等于物体所受 的大小与
之比
压强数值上等于 上所受的 。
压力作用效果
压力
受力面积
单位面积
压力
物理意义
定义
压强=
压力
受力面积
p 表示 ， F 表示 ，
S 表示 。
压强公式
压强
压力
受力面积
压强单位
1N
1m2
=1 N/m2
=1 Pa
国际单位：帕斯卡 简称：帕 符号：Pa
1 Pa表示
将一张报纸对折一下，平铺在地面上，对地面的压强约为1 Pa。
1 N/m2
在1 m2面积上受到的压力是1 N。
压强的单位：
压力？
G=10N
F=G=10N
G=10N F1=2N
F=G+F1=12N
F1
F2
G=10N F2=2N
F=G-F2=8N
受力面积？
站立时
受力面积
两只脚底面积
行走时
受力面积
一只脚底面积
水平桌面上放一本书，书所受的重力为3 N，
桌子的重为150N，桌面的面积为1m2，书的底面积为5 × 10-2 m2，计算书对桌面的压强。
解：
G＝3 N
答：书对桌面的压强为60 Pa。
F=G＝3 N
S＝5 × 10-2 m2
拖拉机在泥泞的田里工作，为了不陷进土里，我们用了什么办法减小它对地面的压强？
铁轨下铺枕木
增大受力面积
螺丝下的垫圈
宽大的书包带
重型卡车装有很多车轮
房屋建在地基上
减小压强的方法：
减小压力
增大受力面积
使用菜刀切菜时，我们又用了什么办法增大刀对菜的压强的？
注射针尖
破窗锤
冰刀
减小受力面积
增大压力
增大压强的方法：
减小受力面积
为什么我们会觉得坐软沙发比坐硬板凳要舒服呢？
那是因为沙发受力形变后，与人体的接触面积大；板凳不怎么形变，与人体的接触面积小。根据压强的知识可知，沙发对人体的压强较小，所以人感觉舒服。
