电 压

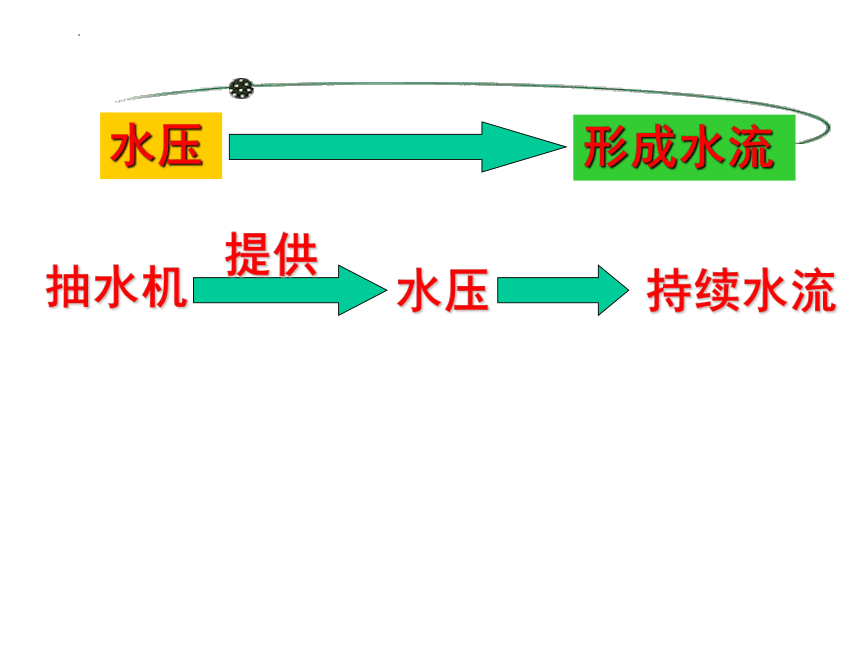

水压
形成水流
抽水机
提供
水压
持续水流

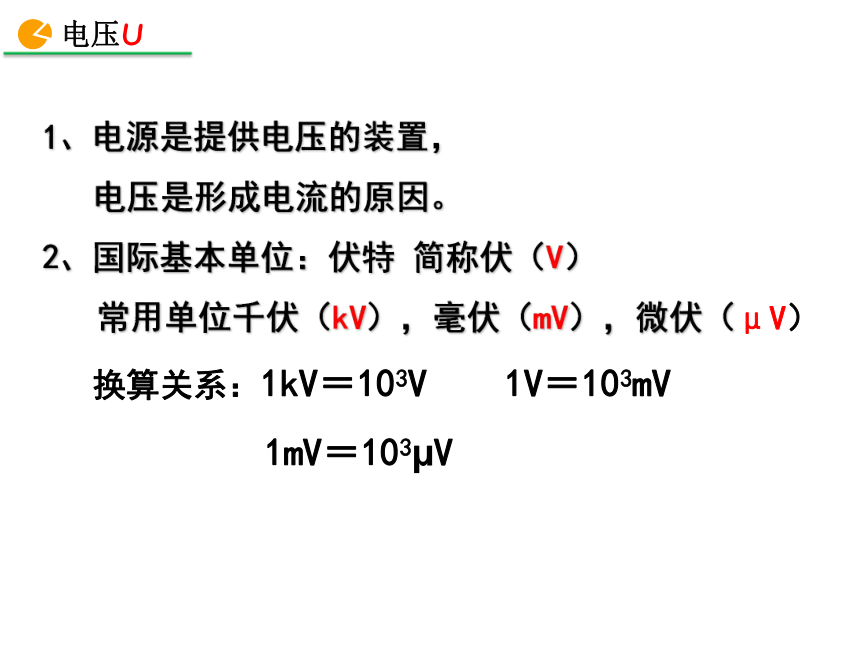

1、电源是提供电压的装置，
电压是形成电流的原因。
2、国际基本单位：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV），微伏（μV）
换算关系：1kV＝103V 1V＝103mV
1mV＝103 V
电压U
电源之父：伏特
伏特(Volt)简介
意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信。伏特最重要的科学发明是伏特电堆，曾经因此掀起电磁学的革命。
信息快递
电压U

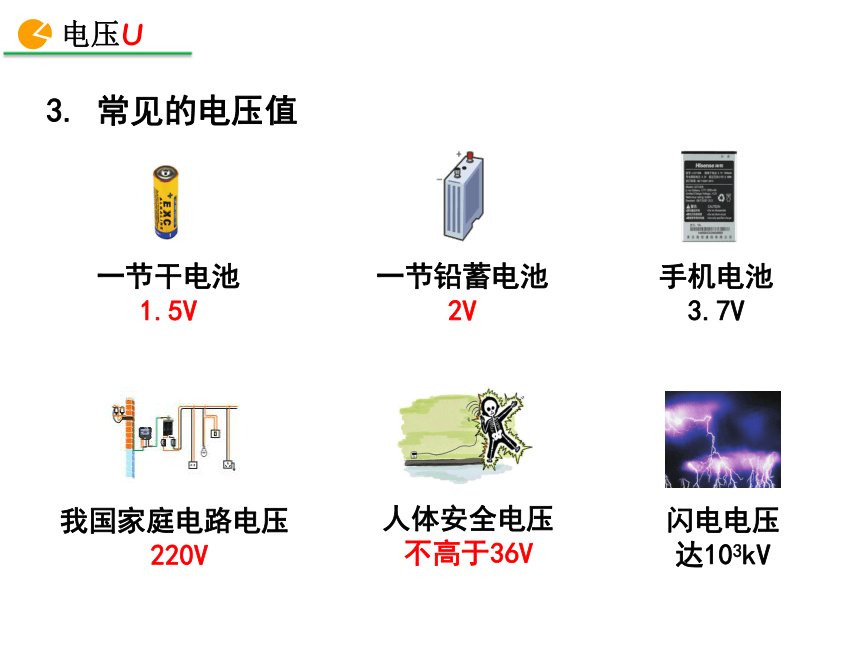

3. 常见的电压值
一节干电池1.5V
一节铅蓄电池 2V
手机电池3.7V
我国家庭电路电压
220V
闪电电压
达103kV
人体安全电压不高于36V
电压U

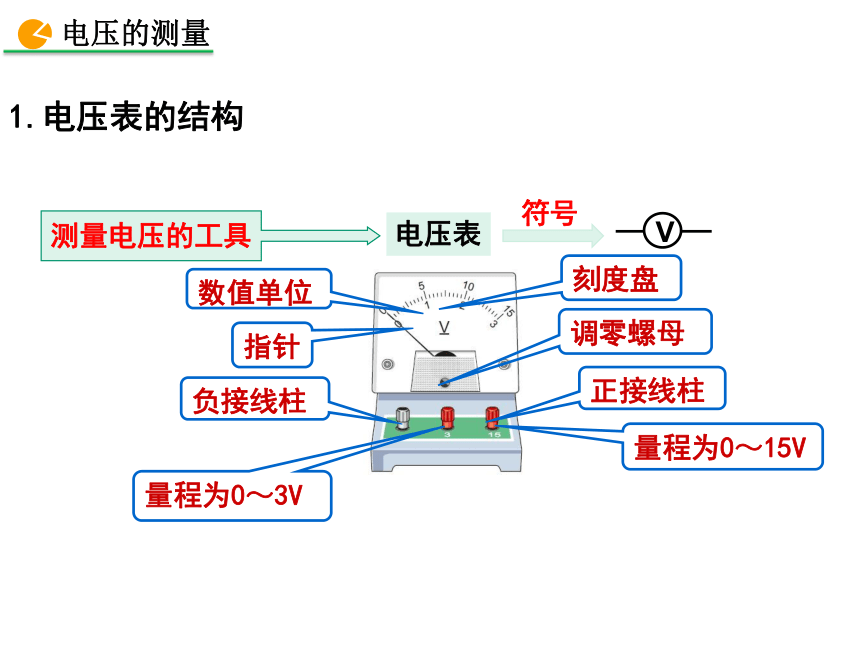

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15V
V
电压表
符号
测量电压的工具
1.电压表的结构
电压的测量

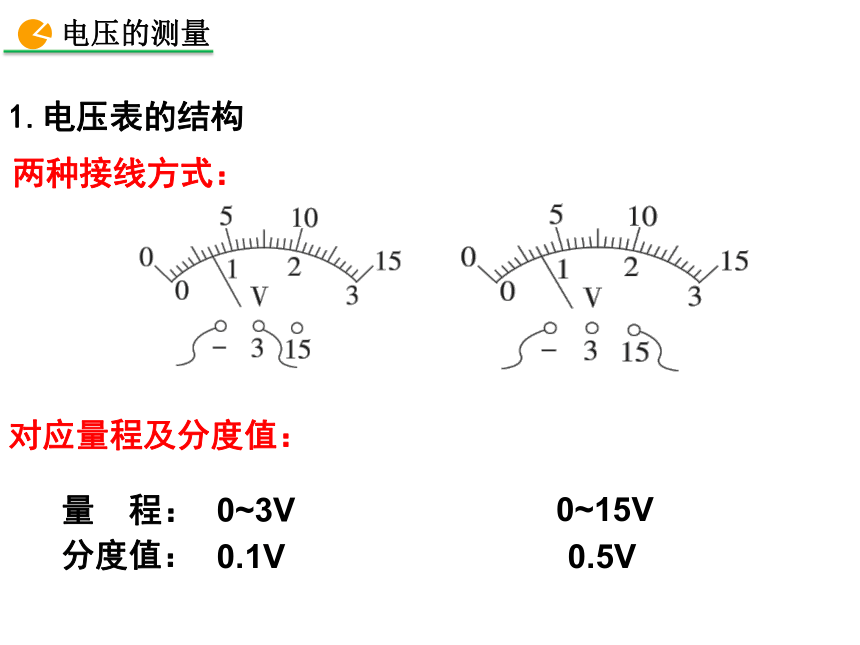

两种接线方式：
对应量程及分度值：
量 程：
0~3V
分度值：
0.1V
0~15V
0.5V
1.电压表的结构
电压的测量
2 V
三个表的读数各是多少？
12.5 V
1 V
1.电压表的结构
电压的测量
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程，不确定，用 法。
（4）不允许把电流表直接连到电源的两极！
电压
电压表必须和被测的用电器并联。
电压表可直接连到电源的两极，测电源电压！
√
试触
想一想：
电压表、电流表使用时有哪些相同点和不同点？
仪
表
电
流
表
电
压
表
元
件
符
号
使用规则
接
法
接线
柱
量程
能否直
接连到
电源两
极上
学生用表
量
程
最小
刻度
读
数
V
A
串
联
并
联
电流
从“+”
进从
“-”出
电流
从“+”
进从
“-”出
电流不能
超过表的
量程，先
要试触
电流不能
超过表的
量程，先
要试触
不能
能
0.6安
0.02安
3安
0.1安
3伏
0.1伏
15伏
0.5伏
先看
量程
再读
先看
量程
再读
对比分析
电压
电源
符号:U
单位：V、kV、mV
两个量程，三个接线柱
表示
提供
测量
单位
电压表
与用电器并联；
“+”进“-”出；
选择合适的量程；
可直接连在电源两端。
电压表读数
课堂小结
1.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的必要条件
D.电路中有电流不一定有电压
C
例题来嘎哒
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
2、关于电压表的使用，正确的是( )
例题来嘎哒
3、在下图所示的电路中，电压表所测的是哪只灯泡的电压？
电压表测L2
两端的电压
例题来嘎哒
4.如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ）
A．图 A B. 图 B
C．图 C D．图 D
D
例题来嘎哒
A
例题来嘎哒
A
例题来嘎哒
