(共12张PPT)
人教版 选择性必修第二册
2.4 互感和自感
第二章 电磁感应

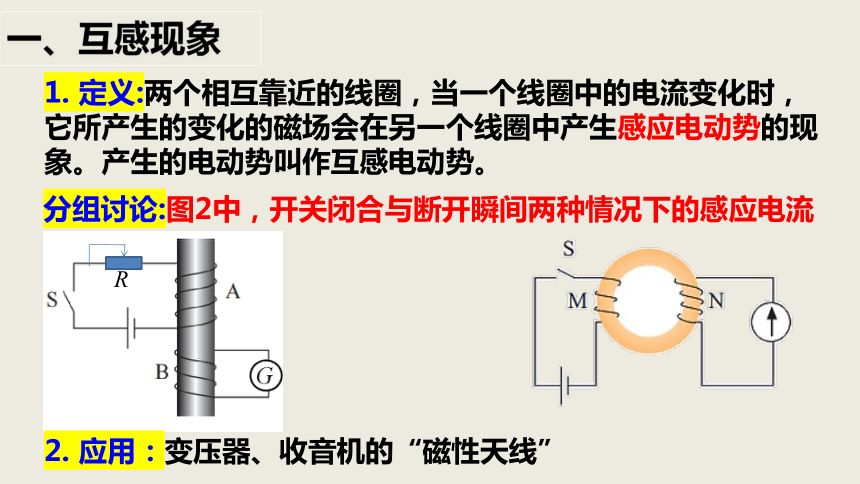

1. 定义:两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象。产生的电动势叫作互感电动势。
一、互感现象
分组讨论:图2中，开关闭合与断开瞬间两种情况下的感应电流
2. 应用：变压器、收音机的“磁性天线”

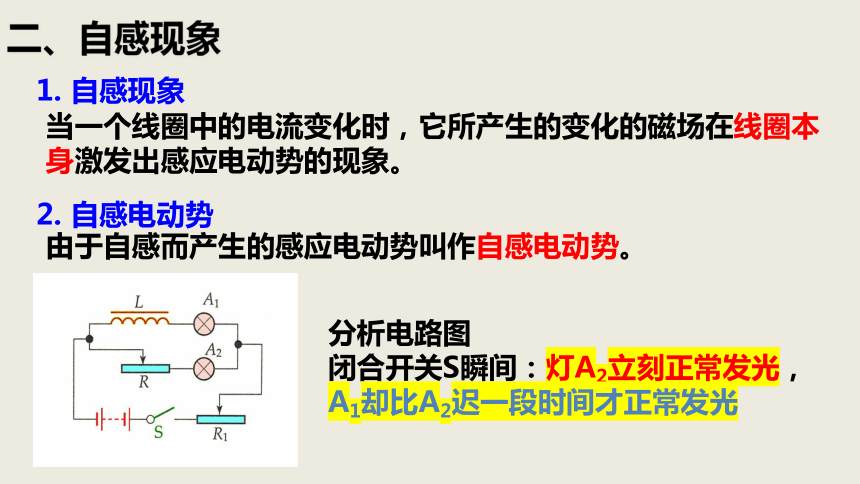

1. 自感现象
当一个线圈中的电流变化时，它所产生的变化的磁场在线圈本身激发出感应电动势的现象。
2. 自感电动势
由于自感而产生的感应电动势叫作自感电动势。
二、自感现象
分析电路图
闭合开关S瞬间：灯A2立刻正常发光，A1却比A2迟一段时间才正常发光

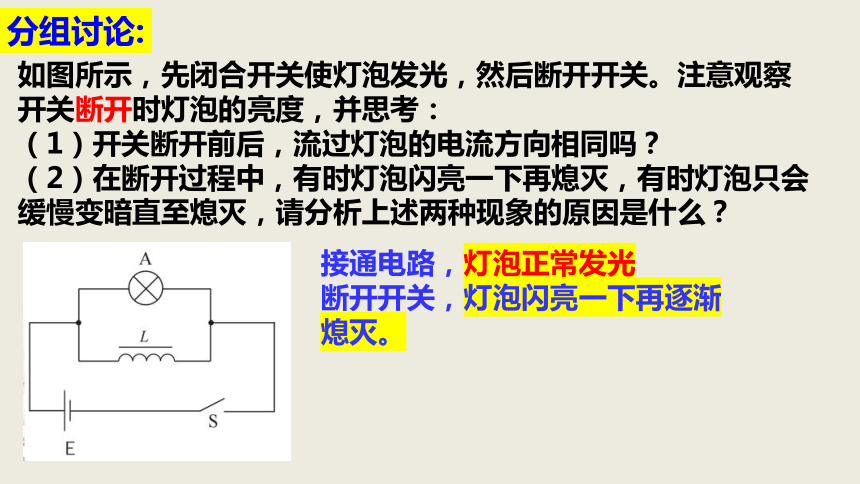

分组讨论:
如图所示，先闭合开关使灯泡发光，然后断开开关。注意观察开关断开时灯泡的亮度，并思考：
（1）开关断开前后，流过灯泡的电流方向相同吗？
（2）在断开过程中，有时灯泡闪亮一下再熄灭，有时灯泡只会缓慢变暗直至熄灭，请分析上述两种现象的原因是什么？
接通电路，灯泡正常发光
断开开关，灯泡闪亮一下再逐渐熄灭。

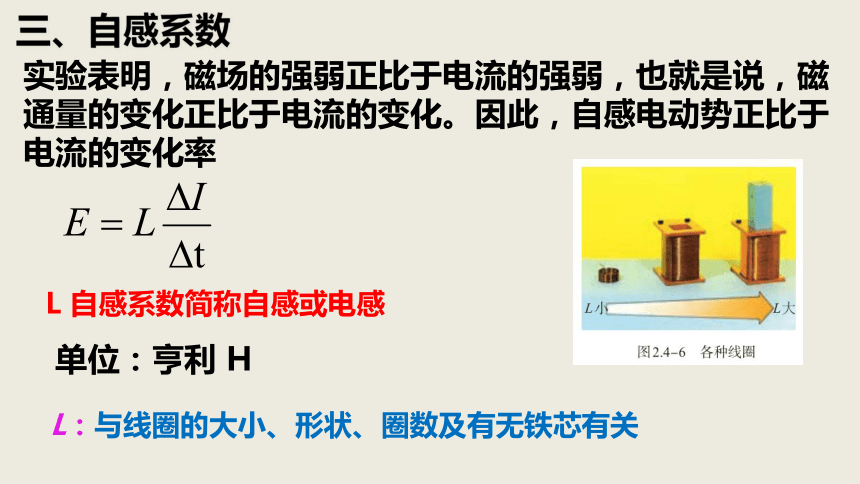

实验表明，磁场的强弱正比于电流的强弱，也就是说，磁通量的变化正比于电流的变化。因此，自感电动势正比于电流的变化率
L 自感系数简称自感或电感
单位：亨利 H
L：与线圈的大小、形状、圈数及有无铁芯有关
三、自感系数

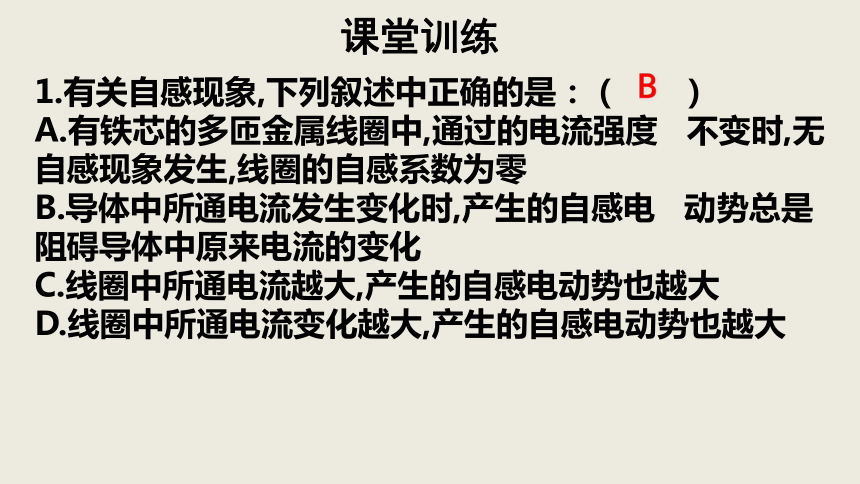

1.有关自感现象,下列叙述中正确的是：（ ）
A.有铁芯的多匝金属线圈中,通过的电流强度 不变时,无自感现象发生,线圈的自感系数为零
B.导体中所通电流发生变化时,产生的自感电 动势总是阻碍导体中原来电流的变化
C.线圈中所通电流越大,产生的自感电动势也越大
D.线圈中所通电流变化越大,产生的自感电动势也越大
B
课堂训练
2.在图示的电路中，闭合开关S瞬间与稳定后再断开瞬间，通过灯R的电流方向是（　　）
B
A．一直是由a到b
B．先是由a到b，后是由b到a
C．先是由a到b，后无电流
D．无法判断
3.如图所示的电路中，A1和A2是两个相同的小灯泡，线圈L的电阻可以忽略，下列说法正确的是( )
A.合上开关S接通电路时,A2先亮,A1后亮,最后一样亮
B.合上开关S接通电路时,A2和A1始终一样亮
C.断开开关S切断电路时,A2立刻熄灭,A1过一会儿才熄灭
D.断开开关S切断电路时,A2和A1都要过一会儿才熄灭
AD
S
A1
A2
L
4. 如图所示甲、乙中，自感线圈L的电阻很小，接通S，使电路达到稳定，灯泡A发光，下列说法正确的是( )
A．在电路甲中，断开S，A将立即熄灭
B．在电路甲中，断开S，A将先变得更亮，然后逐渐变暗
C．在电路乙中，断开S，A将逐渐变暗
D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗
D
5.如图所示电路中，A、B是两个完全相同的灯泡，L是—个理想电感线圈，下列说法正确的是(　　)
A．S闭合时，A立即亮，然后逐渐熄灭
B．S闭合时，B立即亮，然后逐渐熄灭
C．S闭合足够长时间后，B发光，而A不发光
D．S闭合足够长时间后，B熄灭，而A发光
AC
6．在研究自感现象的实验中，用两个完全相同的灯泡a、b与自感系数很大的线圈L和定值电阻R组成如图所示的电路（线圈的直流电阻可忽略，电源的内阻不能忽略），关于这个实验下面说法中正确的是（　　）
B
A．闭合开关的瞬间，a、b一起亮，然后a熄灭
B．闭合开关的瞬间，b比a先亮，然后b逐渐变暗
C．闭合开关，待电路稳定后断开开关，b逐渐变暗，a闪亮一下然后逐渐变暗
D．闭合开关，待电路稳定后断开开关，a、b灯中的电流方向均为从左向右
7.如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大、电阻可以忽略的带铁芯的线圈（　　）
A
A.电键S闭合瞬间，A、B同时发光，随后A灯变暗，B灯变亮，最后B比A更亮
B.电键S闭合瞬间，B灯亮，A灯不亮
C.断开电键S的瞬间，A、B灯同时熄灭
D.断开电键S的瞬间，B灯缓慢熄灭，A灯突然闪亮一下再熄灭
