第十五章 第二节
电流和电路

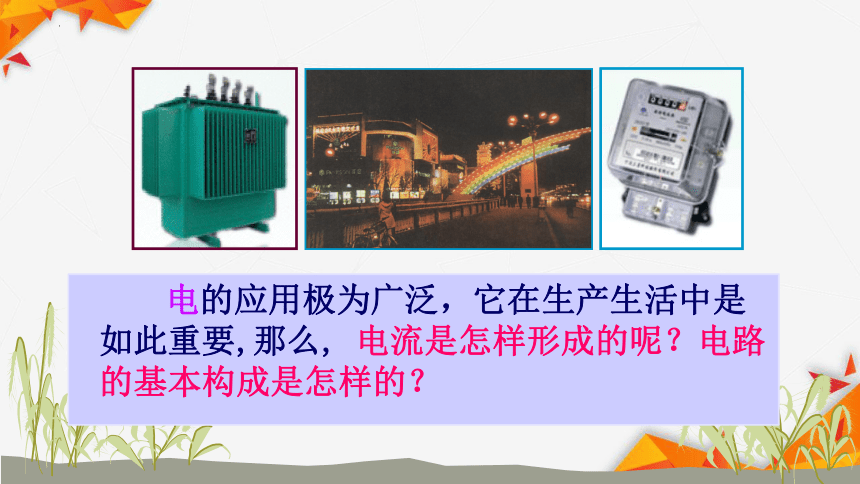

电的应用极为广泛，它在生产生活中是如此重要,那么, 电流是怎样形成的呢？电路的基本构成是怎样的？
一、电流

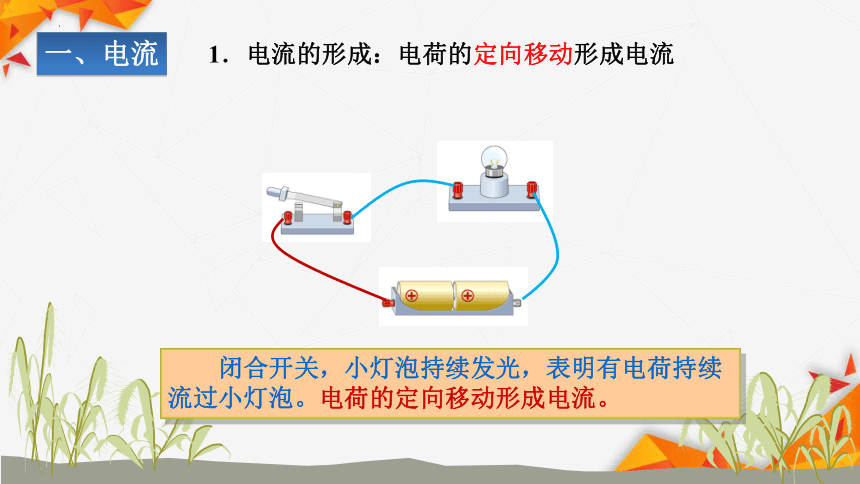

1．电流的形成：电荷的定向移动形成电流
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。

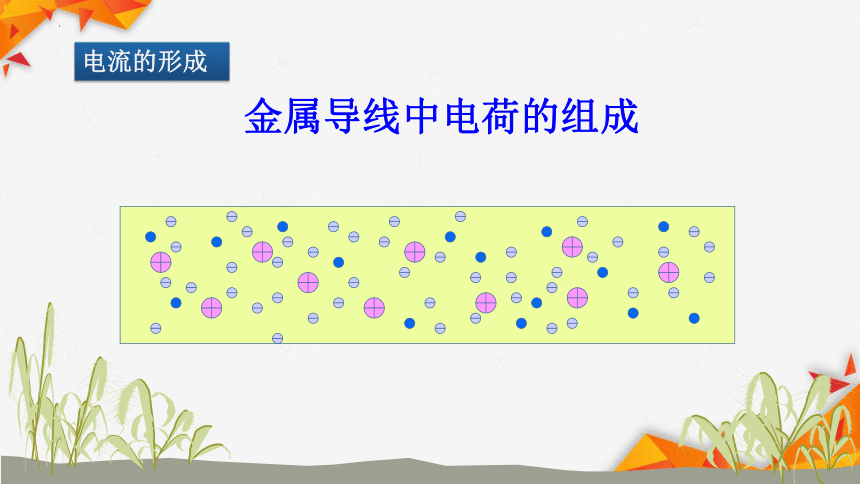

金属导线中电荷的组成
电流的形成

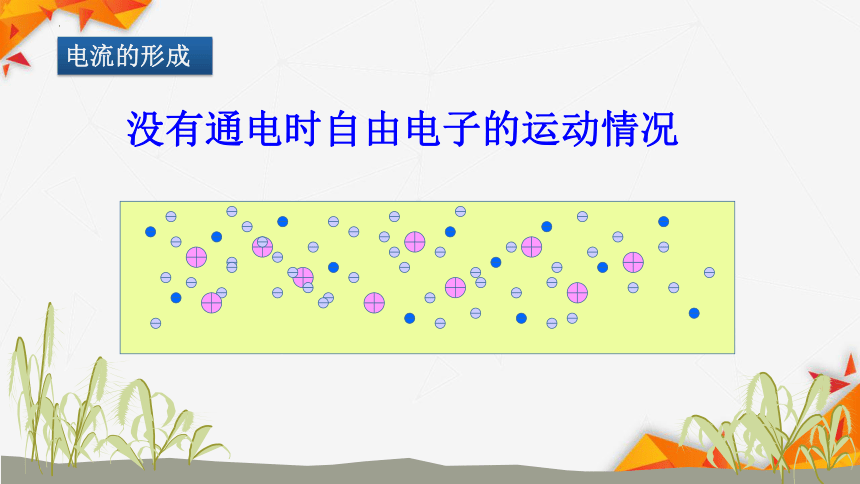

没有通电时自由电子的运动情况
电流的形成

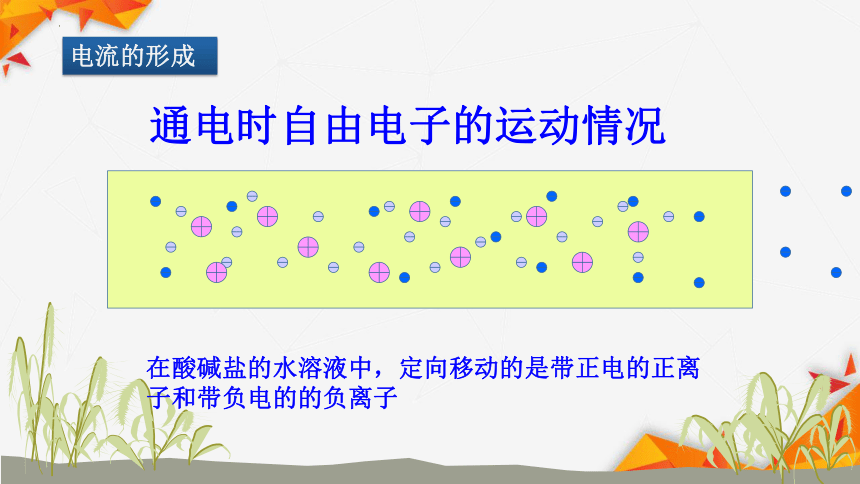

通电时自由电子的运动情况
在酸碱盐的水溶液中，定向移动的是带正电的正离子和带负电的的负离子
电流的形成

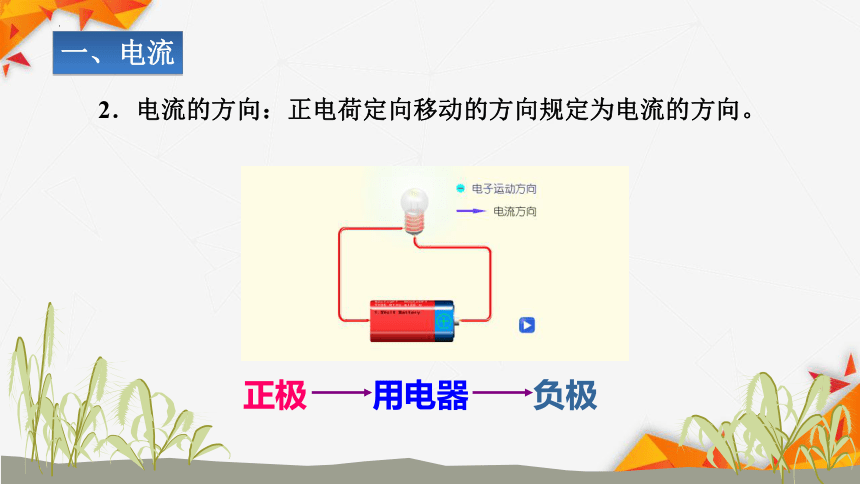

2．电流的方向：正电荷定向移动的方向规定为电流的方向。
一、电流
正极 用电器 负极

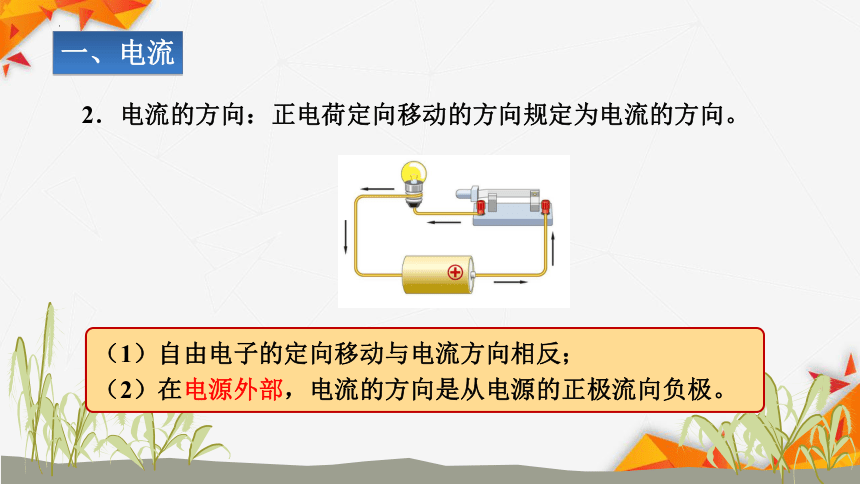

（1）自由电子的定向移动与电流方向相反；
（2）在电源外部，电流的方向是从电源的正极流向负极。
一、电流
2．电流的方向：正电荷定向移动的方向规定为电流的方向。
正极
负极

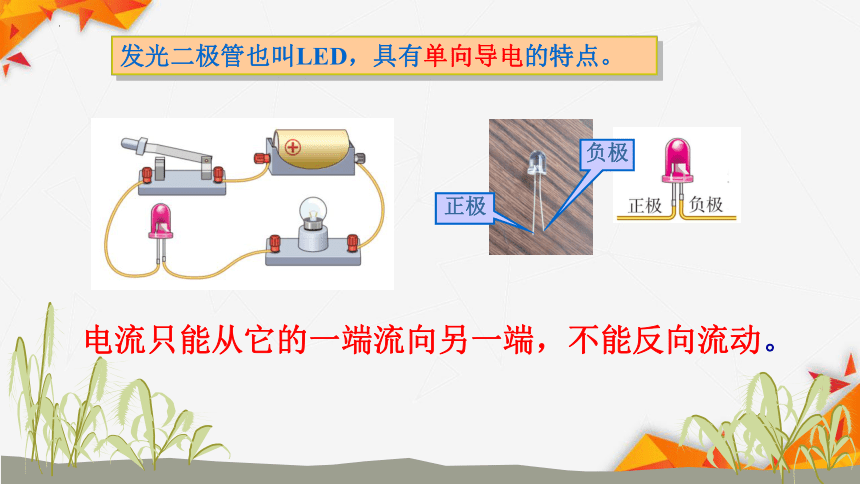

发光二极管也叫LED，具有单向导电的特点。
电流只能从它的一端流向另一端，不能反向流动。

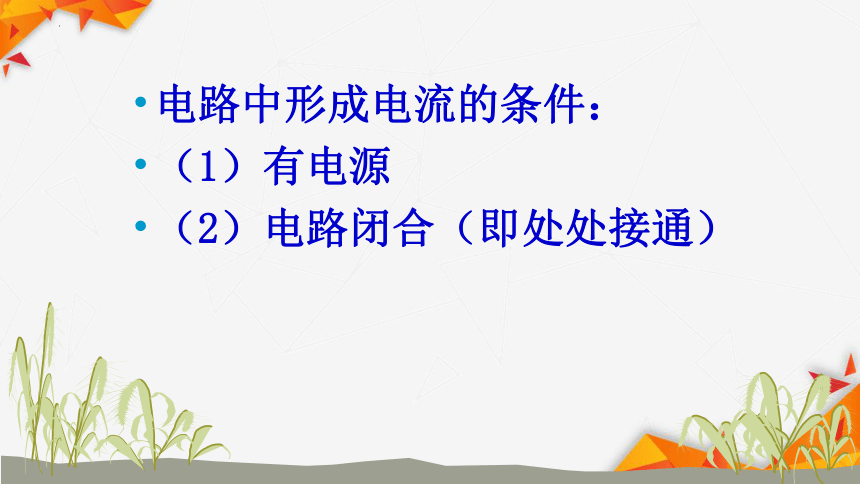

电路中形成电流的条件：
（1）有电源
（2）电路闭合（即处处接通）
想想做做

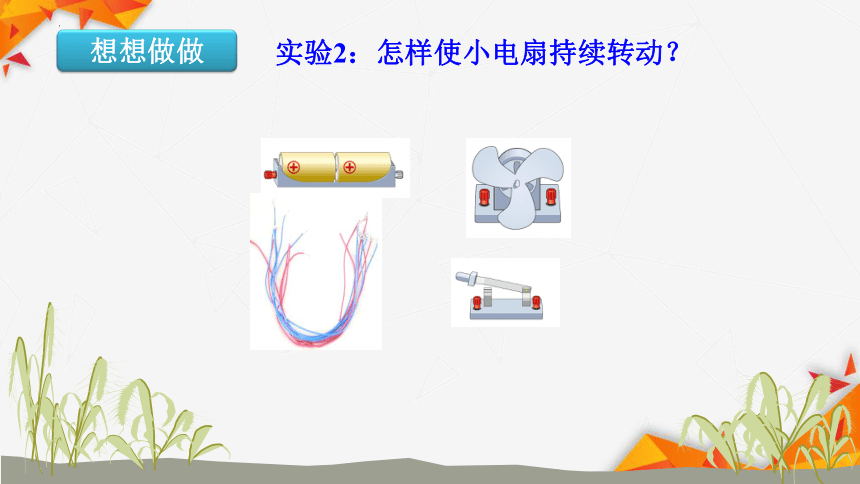

实验2：怎样使小电扇持续转动？

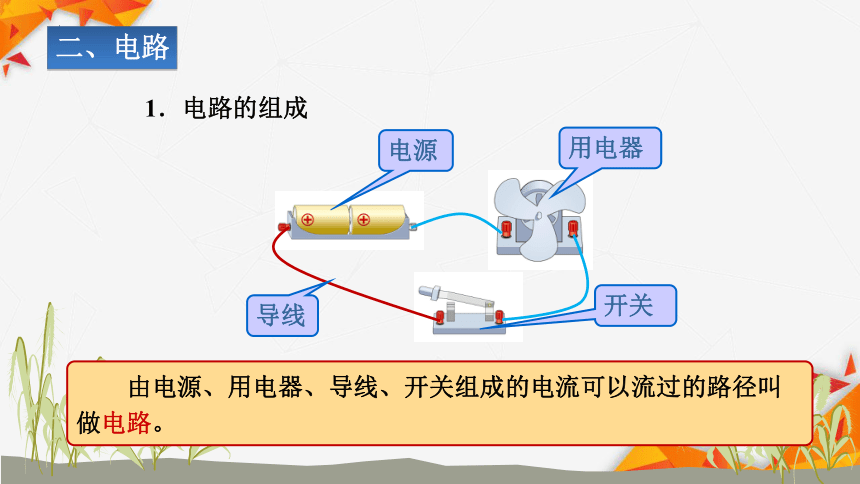

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
二、电路
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
　　只有电路闭合时，电路中才有电流。
2．电路元件的作用
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
　　用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
三、电路图
　　图2是电饭锅下面的电路。是不是眼花缭乱？
元件符号
两节电池不画成
＋
电灯泡
相交不相连的导线
相交并且相连的导线
　1.　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
画电路图的要求
2.元件不要画在拐角处。
3.整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
总结：元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
画电路图要求：
（1）要用统一符号表示。
（2）要注意所画符号和实物的对应性。
（3）画电路时，尽量避免导线的交叉，有交叉时， 要按照要求表示出相连或不相连的情况。
（4）线路要画得简洁、整齐、美观、布局合理
电路图
1.根据实物图画出电路图
- +
实物图
（甲）
（乙）
（丙）
1、实物图画电路图
L1
L2
实
物
图
电
路
图
根据下图的电路图，用笔画线连接实物
连接要点：连接电路时，从电源的正极上用导线依次接好灯泡、开关各器件，最后接到电源的负极上。
1、在图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用 这样的符号代表。
电子门铃
练一练
2、图甲是玩具电风扇的电路图，请在图乙中连接它的电路。
练一练
3、图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图。
练一练
通路
接通的电路
电路中有电流,用电器正常工作。
四、电路的三种状态
开路 (断路)
　断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）
电路中无电流
短路
直接把导线接在电源两极，
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
＊电源的两极是不允许直接用导线连接的。（电源短路）
局部短路（用电器短路）：
当电路中有多个用电器时，直接用导线将电路中的某个用电器两端连接的电路
-----叫局部短路（或用电器短路）
局部短路的特点：
电路接通时，电流不经过该用电器而经过导线流到其他用电器，造成该用电器被短路，不能工作，其他用电器仍能工作。
▲总结：电路图的三种状态：
通路：开关闭合、处处连通的电路
短路：不经过用电器而直接跟电源两极相连的电路，短路时会损坏电源和导线。分为两种。
断路：也叫开路，开关断开，或在某处断开的电路。
通路
断路
短路
这样连接对吗？
断路
学生讨论
短路
这样连接对吗？
学生讨论
　　1．请分析如下电路图，指出连错的导线，并改正。
练一练
　　2．请分析如下电路图，指出连错的导线，并改正。
练一练
1.下列电路完整无缺的是（ ）
（A）
（B） （C） （D）
D
试一试
2.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。
S1
S2
通
短
开
