(共36张PPT)
串联和并联
第十五章 第三节

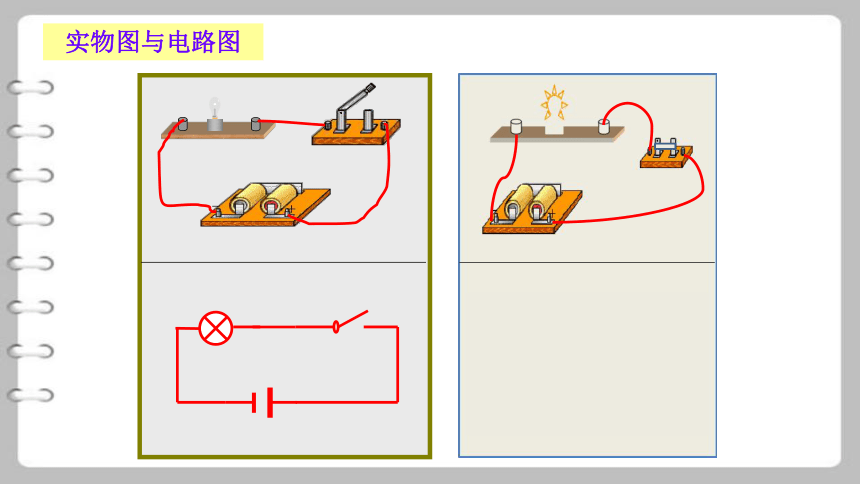

实物图与电路图

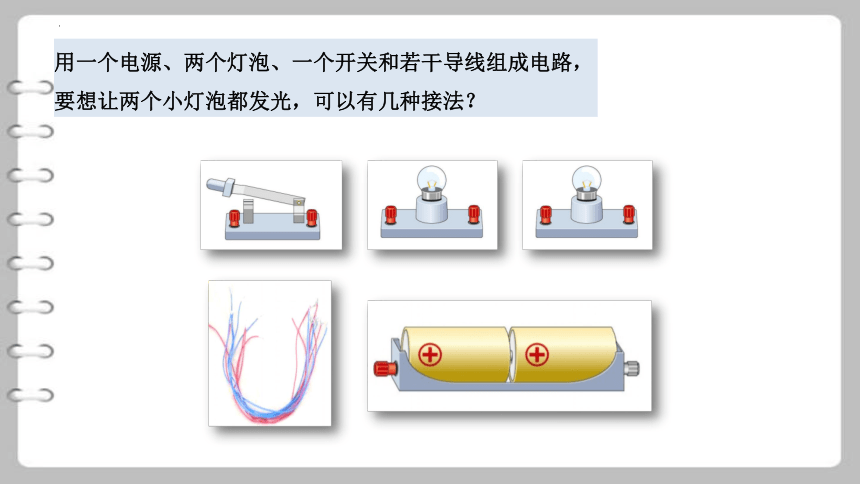

用一个电源、两个灯泡、一个开关和若干导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

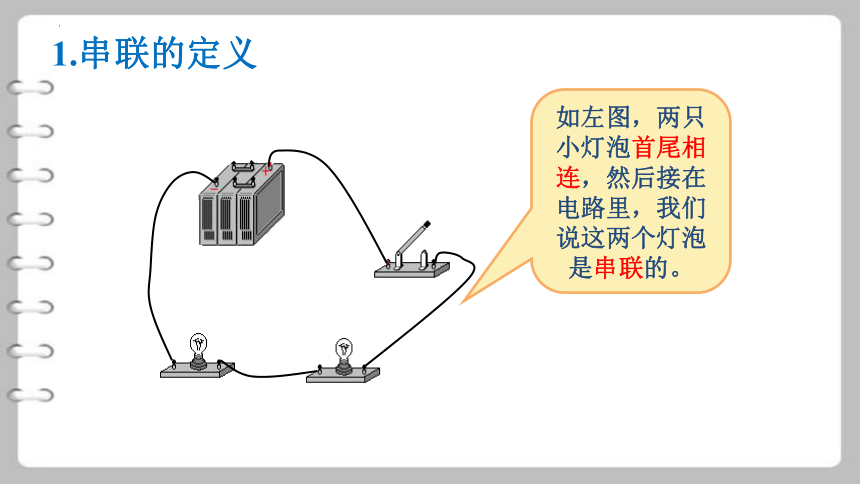

1.串联的定义
如左图，两只小灯泡首尾相连，然后接在电路里，我们说这两个灯泡是串联的。

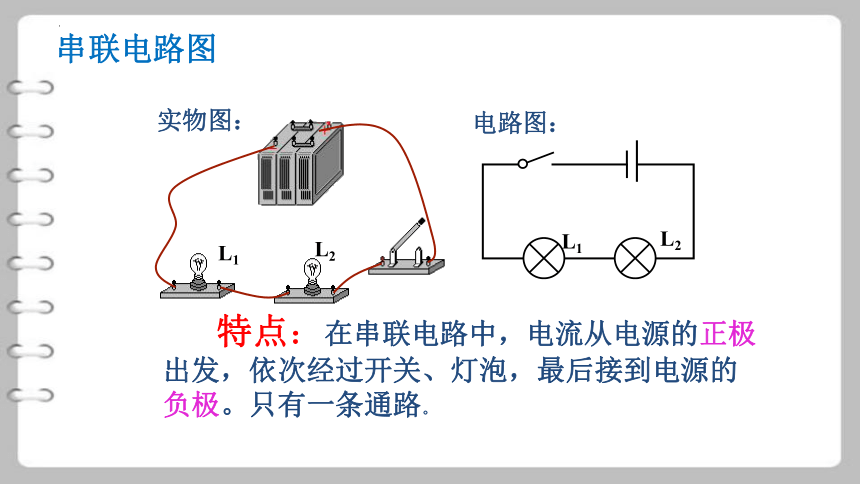

串联电路图
特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。
实物图：
电路图：
L2
L1
L1
L2

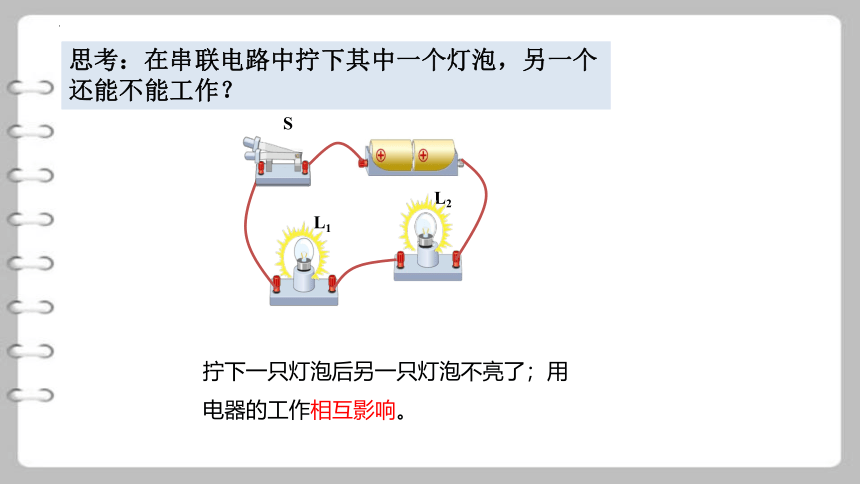

思考：在串联电路中拧下其中一个灯泡，另一个还能不能工作？
拧下一只灯泡后另一只灯泡不亮了；用电器的工作相互影响。
L1
S
L2
S
L1
L2

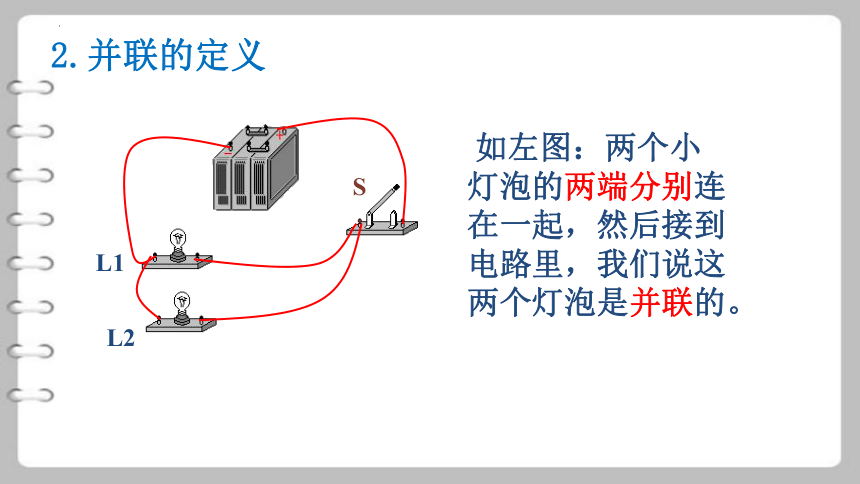

如左图：两个小灯泡的两端分别连在一起，然后接到电路里，我们说这两个灯泡是并联的。
2.并联的定义
B
A

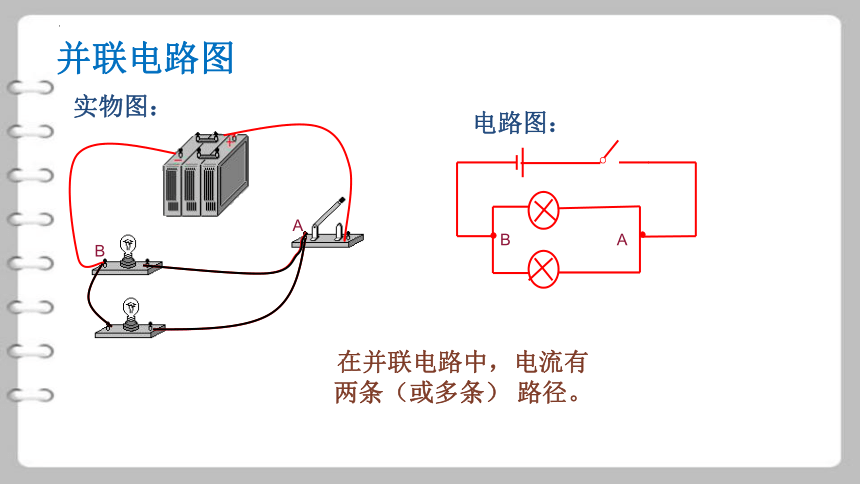

并联电路图
实物图：
电路图：
在并联电路中，电流有两条（或多条） 路径。
B
A
L1
L2
S

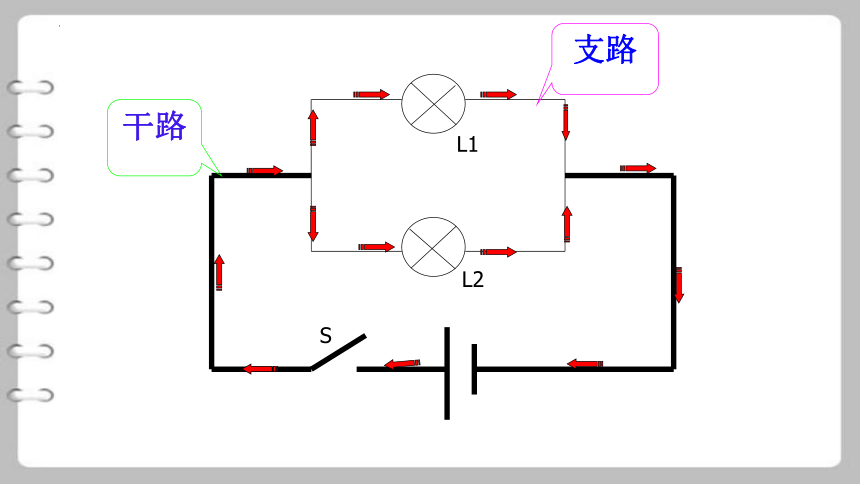

干路
支路

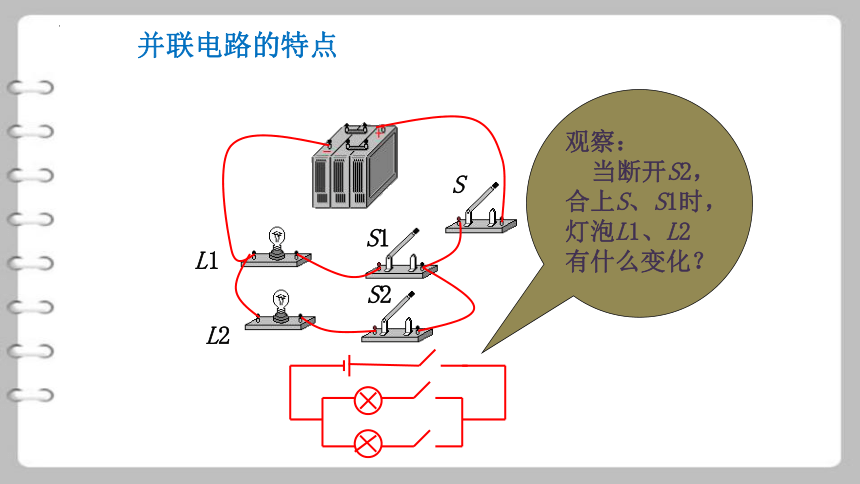

观察：
当断开S2，合上S、S1时，灯泡L1、L2
有什么变化？
S
S1
S2
L1
L2

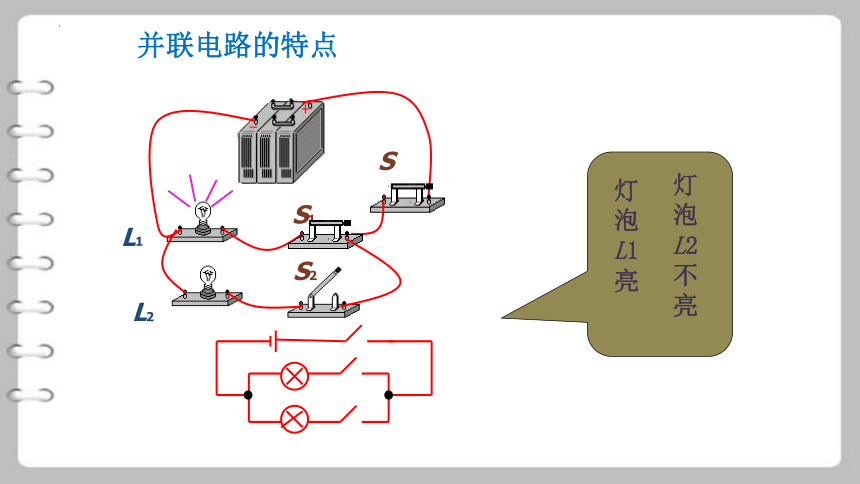

并联电路的特点
S
S1
S2
L1
L2
灯
泡
L1
亮
灯
泡
L2
不
亮
并联电路的特点
S
S1
S2
L1
L2

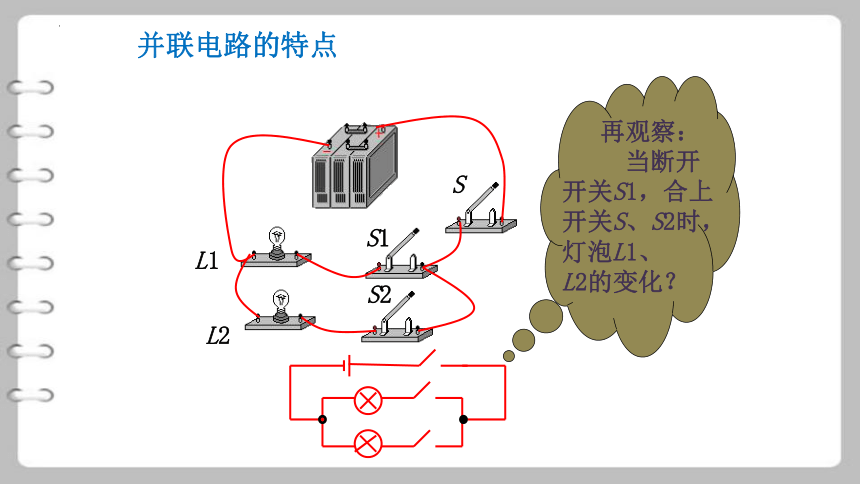

再观察：
当断开开关S1，合上开关S、S2时，灯泡L1、
L2的变化？
并联电路的特点
S
S1
S2
L1
L2
灯
泡
L1
不
亮
灯
泡
L2
亮
并联电路的特点
并联电路特点
工作特点
并联电路
连接特点
开关的
控制特点
各用电器（包括跟用电
器相连的开关）各自接
在电路两点之间.
某一条支路断开时，其
他支路上的用电器照常
工作.
干路上的开关可以控制
所有用电器，而支路上
的开关只能控制所在支
路上的用电器.
并联电路各个支路互不影响！
两种画法




头、尾：电流流进的即为头，流出即为尾。
头尾相连，逐个顺次连接
头头相连，并列连接在两点之间
L1
L2
L1
L2
头
尾
头
尾
头
尾
头
尾
设计电路图
连
接
特
点
串联电路
并联电路
电路 电路图 连接特点 电流路径 开关的作用 用电器工作情况
串联 首尾相连 只有一条通路 控制所有用电器 互相影响
并联 首尾相连尾尾相连 若干条通路 干路开关控制所有用电器，支路开关只控制它所在支路用电器 互不影响
L1
L2
S
L1
L2
S
3.串、并联电路区别
4.生活中的电路
装饰用的小彩灯
装点高大建筑物的灯泡
家庭中的电灯、电视机等
教室里的日光灯
　　1．根据电路图连接实物电路。（P43 题2）
L1
L2
S1
S2
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S1
S2
练一练
L1
L2
S1
S2
　　2．根据实物电路画电路图。（P44 题3）
L2
S1
L1
S2
练一练
　　3．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
L2
L1
S
L3
L2
S
L3
L2
L1
L3
S
S
L2
L1
L3
A
B
C
D
练一练
A
L1
　　4．改动一根导线，使开关S控制小灯泡L1。
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S
练一练
　　5．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
练一练
动手动脑学物理：
P43 题1、P44 题4
1. 如果电路中有两个用电器,下列说法中正确的是:[ ]
A. 闭合开关S后,亮灯同时亮的一定是串联.
B. 闭合开关S后,亮灯同时亮的一定是并联.
C. 闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.
D. 条件不足,无法判定.
想一想
答案: C （只有答案C全面）
2、找出下面电路连接图中的错误和不足。
想一想
甲[分析]
乙[分析]
丙[分析]
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
想一想
甲[分析]
乙[分析]
丙[分析]
甲：电路为短路，电路虽有用电器
但没有接入电路。
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
想一想
甲[分析]
乙[分析]
丙[分析]
乙：电路中L2没有接入电路中，
造成L2部分断路。
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
想一想
甲[分析]
乙[分析]
丙[分析]
丙：电路虽然连接对了，但由于
导线交叉易造成混乱。
L2
L1
L2
L1
L1
L2
电路练习之一
电路练习之二
电路练习之三
电路练习之四
电路练习之五
电路练习之六
