力学作图题专题
一、重力、支持力、压力、摩擦力等力的作图

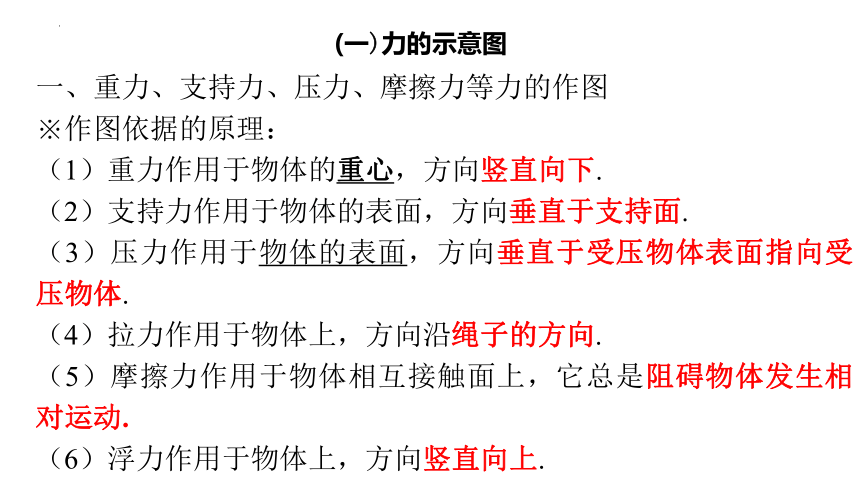

※作图依据的原理：
（1）重力作用于物体的重心，方向竖直向下.
（2）支持力作用于物体的表面，方向垂直于支持面.
（3）压力作用于物体的表面，方向垂直于受压物体表面指向受压物体.
（4）拉力作用于物体上，方向沿绳子的方向.
（5）摩擦力作用于物体相互接触面上，它总是阻碍物体发生相对运动.
（6）浮力作用于物体上，方向竖直向上.
(一)力的示意图

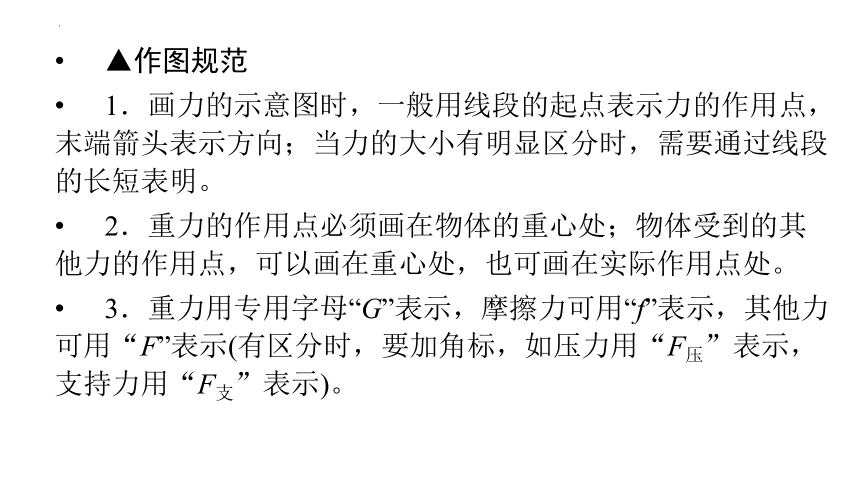

▲作图规范
1．画力的示意图时，一般用线段的起点表示力的作用点，末端箭头表示方向；当力的大小有明显区分时，需要通过线段的长短表明。
2．重力的作用点必须画在物体的重心处；物体受到的其他力的作用点，可以画在重心处，也可画在实际作用点处。
3．重力用专用字母“G”表示，摩擦力可用“f”表示，其他力可用“F”表示(有区分时，要加角标，如压力用“F压”表示，支持力用“F支”表示)。

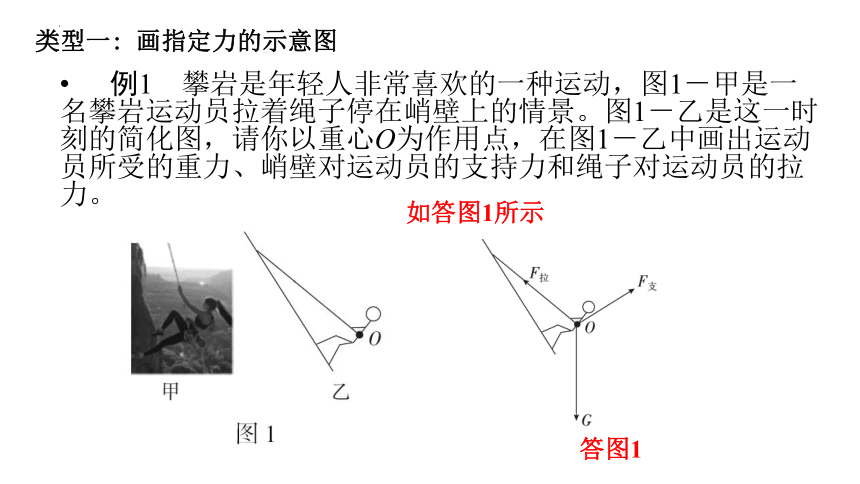

例1　攀岩是年轻人非常喜欢的一种运动，图1－甲是一名攀岩运动员拉着绳子停在峭壁上的情景。图1－乙是这一时刻的简化图，请你以重心O为作用点，在图1－乙中画出运动员所受的重力、峭壁对运动员的支持力和绳子对运动员的拉力。
答图1
如答图1所示
类型一: 画指定力的示意图

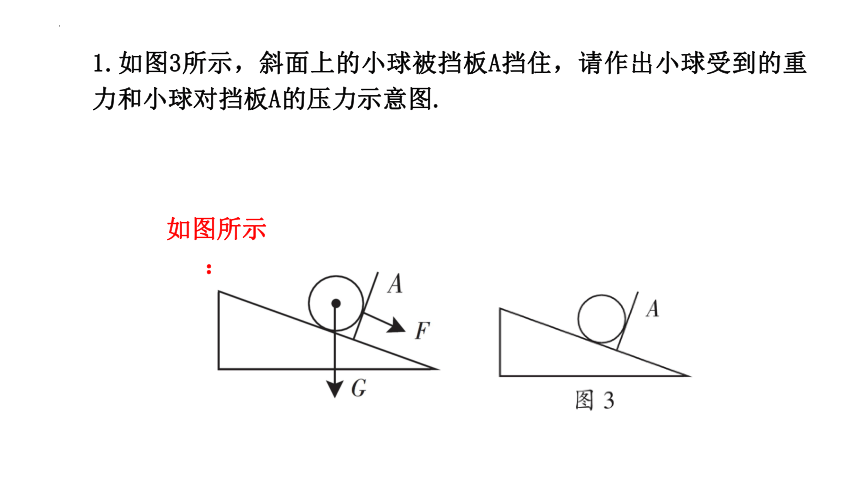

1.如图3所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图.
如图所示：

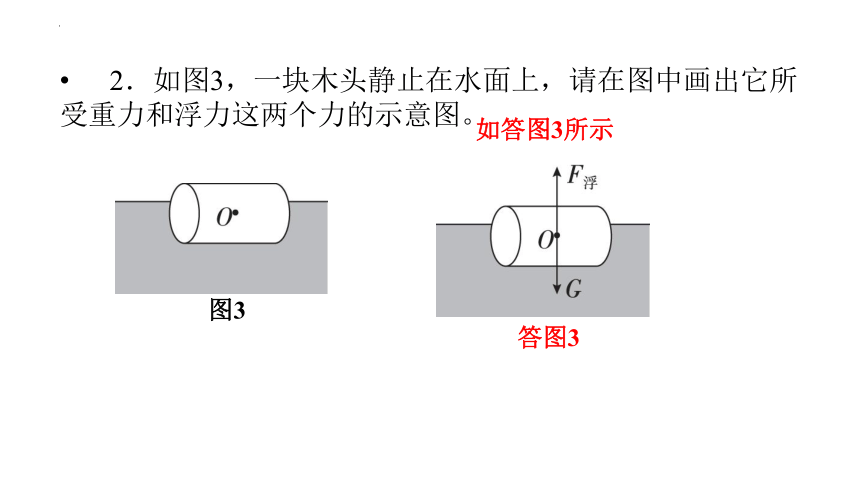

2．如图3，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图。
图3
答图3
如答图3所示

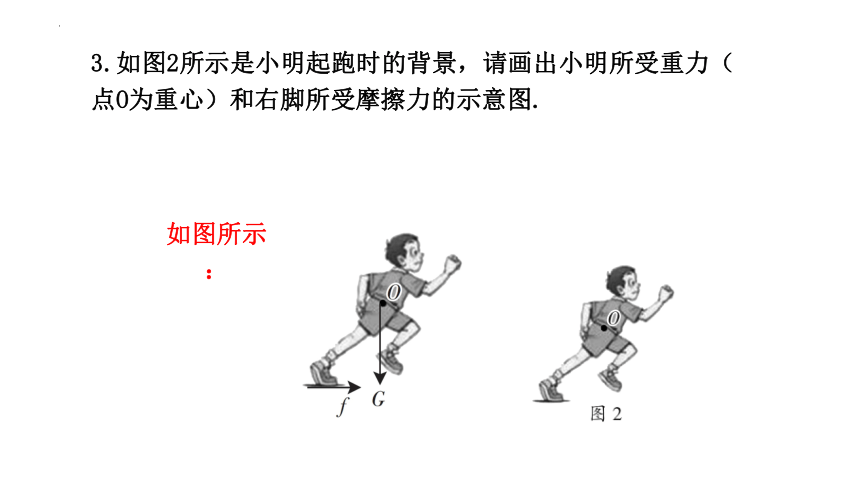

3.如图2所示是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图.
如图所示：

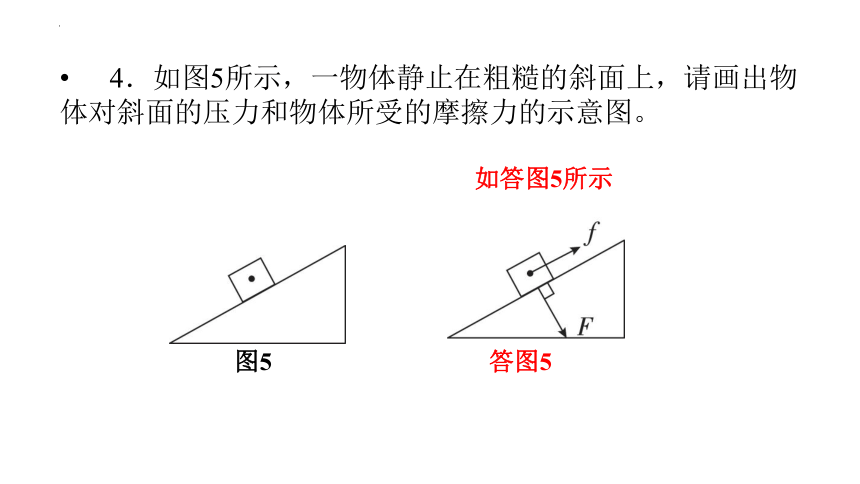

4．如图5所示，一物体静止在粗糙的斜面上，请画出物体对斜面的压力和物体所受的摩擦力的示意图。
图5
答图5
如答图5所示

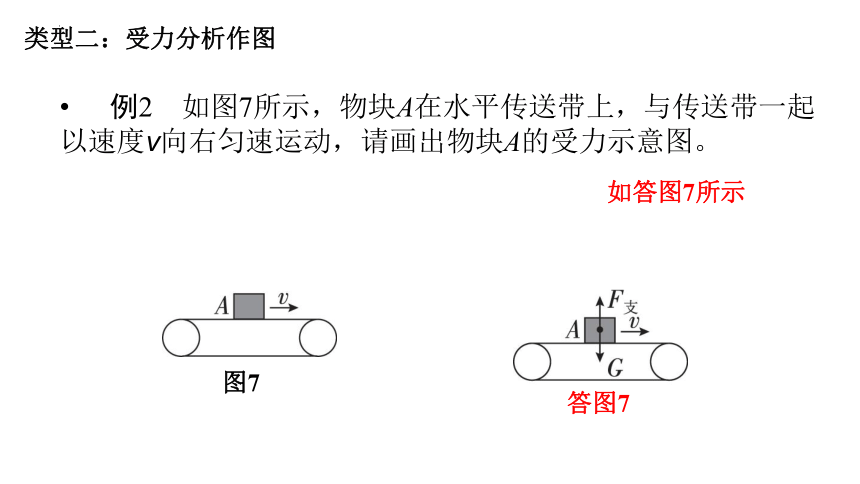

例2　如图7所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。
图7
答图7
如答图7所示
类型二：受力分析作图
1. 如图5所示，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图.
如图所示：
2．小球被抛出后在空中运动的情景如图9所示，忽略空气对小球的作用，请作出小球在图中位置的受力示意图。
图9
答图9
如答图9所示
3．按要求作图：2022年北京冬奥会吉祥物“冰墩墩”随平板车一起向左做匀速直线运动，请画出“冰墩墩”所受力的示意图（O为重心）。
例3　莹莹同学将一重为G的鸡蛋放入盛有盐水的烧杯中，鸡蛋漂浮在盐水表面，如图10－甲所示。为了使鸡蛋下沉，她沿杯壁缓慢加入清水，请在图10－乙中画出此过程中鸡蛋受到的浮力F随时间t变化的图像。
图10
答图10
如答图10所示
类型二：动态过程图像作图
1．如图11－甲，用弹簧测力计悬挂着正方体石块A从液面上方一定高度处慢慢地放入水中直至完全浸没(不接触容器底部)，请在图11－乙中画出弹簧测力计示数F随时间t变化的大致图像。
图11
　
答图11
如答图11所示
(二)杠杆作图
※作图依据的原理：
（1）力臂是指支点到力的作用线的垂直距离；
（2）根据杠杆平衡条件：F1L1=F2L2，找最小的力使杠杆平衡就是找最长的力臂；
（3）对于动力，力臂越大，则越省力.
▲作图规范
1．杠杆的力臂要用两端带有箭头的实线或虚线加大括号表示，然后用字母“l(L)”标出(有时需加角标，如L1)。
2．为了能体现图中力臂与力的作用线的垂直关系，两者相交处要画垂直符号。
1、请画出图11中力F的力臂，并以“l”表示.
如图所示：
2.如图12所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：
（1）画出石头所受重力的示意图.
（2）画出最小动力F1的示意图和动力臂l1.
如图所示：
3.图12－甲是自行车的手闸，其中ABO部分可视为一个杠杆，其简化示意图如图12－乙所示，O为支点，F2为阻力，请在图12－乙中画出：
(1)作用在A点的最小动力F1及其力臂l1；
(2)阻力F2的力臂l2。
图12
答图12
如答图12所示
4．如图14所示，杠杆在水平位置平衡，支点为O，请画出A点处所受拉力F1及其力臂l1。
图14
答图14
如答图14所示
5．如图16所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。请你在图中画出作用在A点的最小动力F1及其力臂l1。
图16
答图16
如答图16所示
