(共19张PPT)

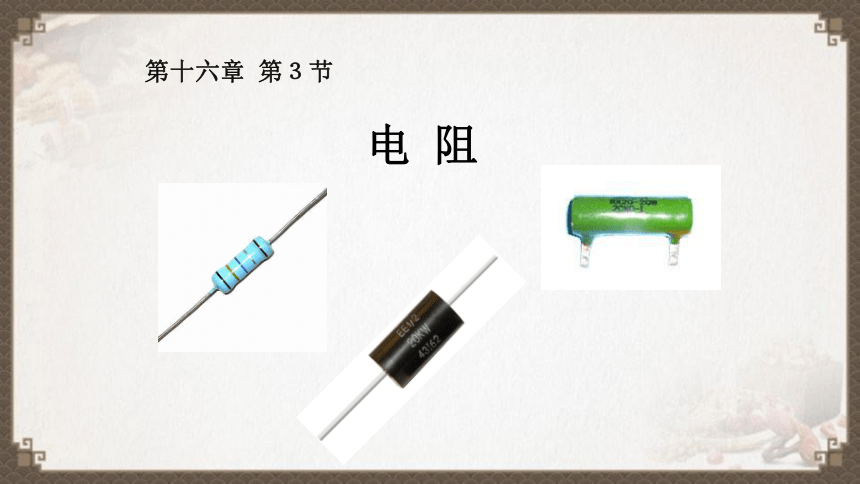

电 阻
第十六章 第３节

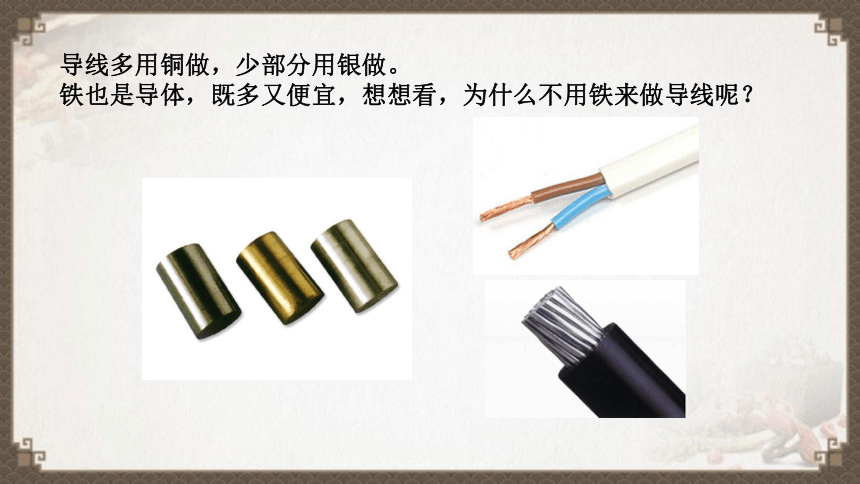

导线多用铜做，少部分用银做。
铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？

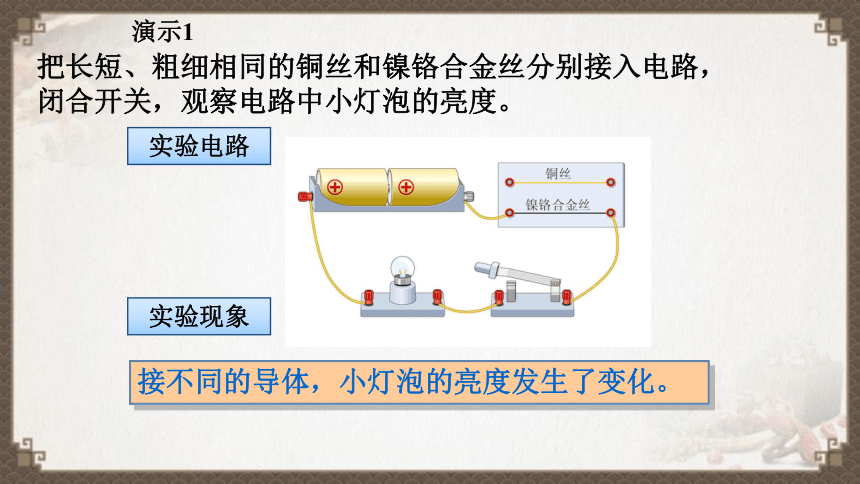

演示1
把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
接不同的导体，小灯泡的亮度发生了变化。
实验电路
实验现象

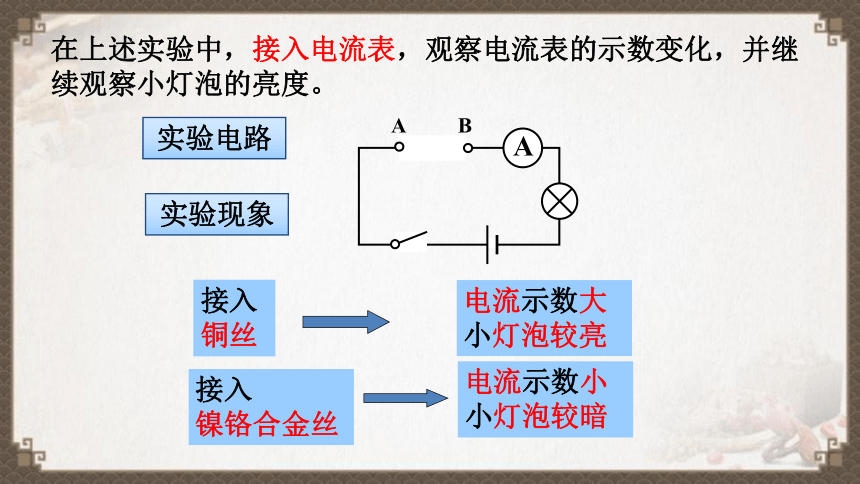

在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
A
B
A
实验电路
实验现象
接入铜丝
电流示数大小灯泡较亮
接入 镍铬合金丝
电流示数小小灯泡较暗

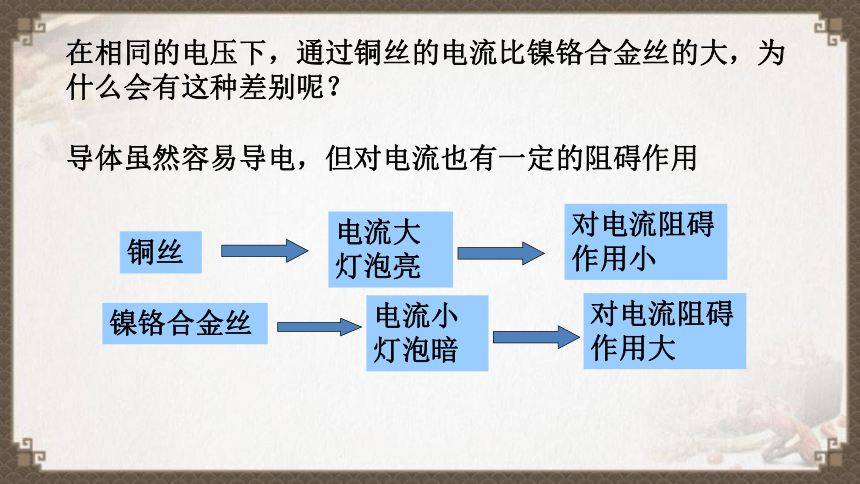

在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
导体虽然容易导电，但对电流也有一定的阻碍作用
铜丝
电流大灯泡亮
镍铬合金丝
电流小灯泡暗
对电流阻碍作用小
对电流阻碍作用大

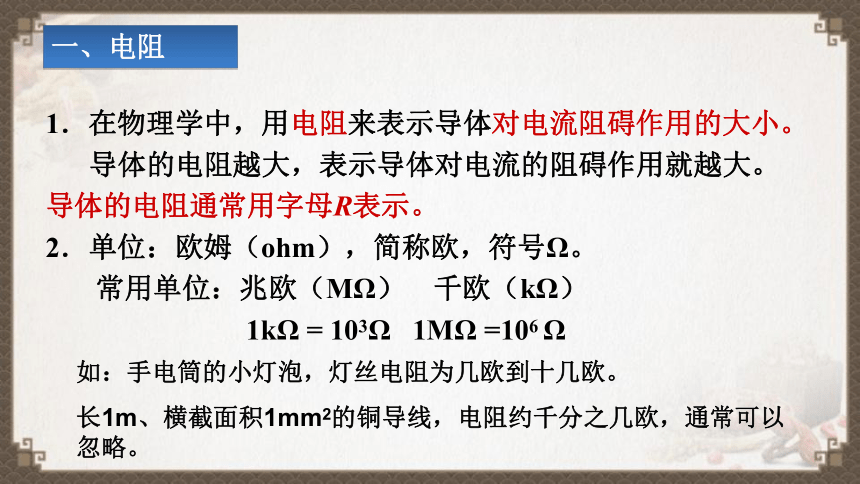

1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用就越大。 导体的电阻通常用字母R表示。
2．单位：欧姆（ohm），简称欧，符号Ω。
常用单位：兆欧（MΩ） 千欧（kΩ）
1kΩ = 103Ω 1MΩ =106 Ω
一、电阻
如：手电筒的小灯泡，灯丝电阻为几欧到十几欧。
长1m、横截面积1mm2的铜导线，电阻约千分之几欧，通常可以忽略。

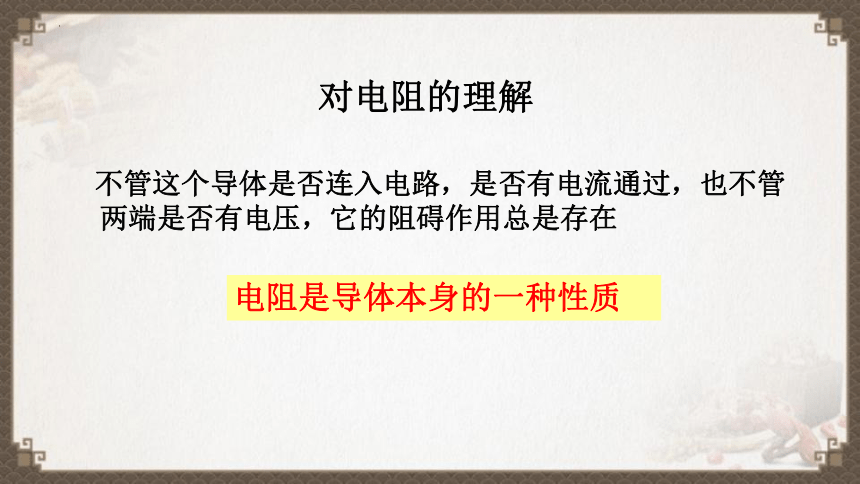

对电阻的理解
不管这个导体是否连入电路，是否有电流通过，也不管两端是否有电压，它的阻碍作用总是存在
电阻是导体本身的一种性质
4．电阻器
在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。
●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；
●其他因素。
在材料一定的情况下，电阻的大小还和哪些因素有关？
A
A
B
二、探究影响电阻大小的因素
问　题
猜　想
实验方案
控制变量法
1．探究电阻与导体长度的关系
实验1：电阻是否与导体的长度有关
材料 长度 （m） 横截面积（mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 0.5 S
镍铬合金 1 S
导体的电阻与长度有关。
材料、横截面积相同，导体越长，电阻越大
实验1的结论：
2．探究电阻与导体横截面积的关系
实验2：电阻与导体横截面积是否有关
材料 长度 （m） 横截面积 （mm2） 电流 （A） 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 1 2S
导体的电阻与横截面积有关；
材料、长度相同，导体的横截面积越大，电阻越小
实验2的结论：
实验3：电阻还与温度有关
灯丝
A
加热
在其他条件相同的情况下，电阻较小的材料导电性能较强；
反之，电阻较大，导电性能较弱。
电阻与导体的导电性能
右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
　　1．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______ 。
解析：
　　电阻是导体本身的属性，与导体是否连在电路中，两端是否有电压，其中是否有电流都无关。
练一练
10 Ω
2．简要回答下列问题：
（1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？
练一练
（2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？
（3）为什么不能用湿手操作电器？
3. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？
练一练
A
B
　　1．物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。
　　2．电阻的单位是欧姆，简称欧，符号Ω。
课堂小结
