(共40张PPT)
第十六章 第四节
变阻器

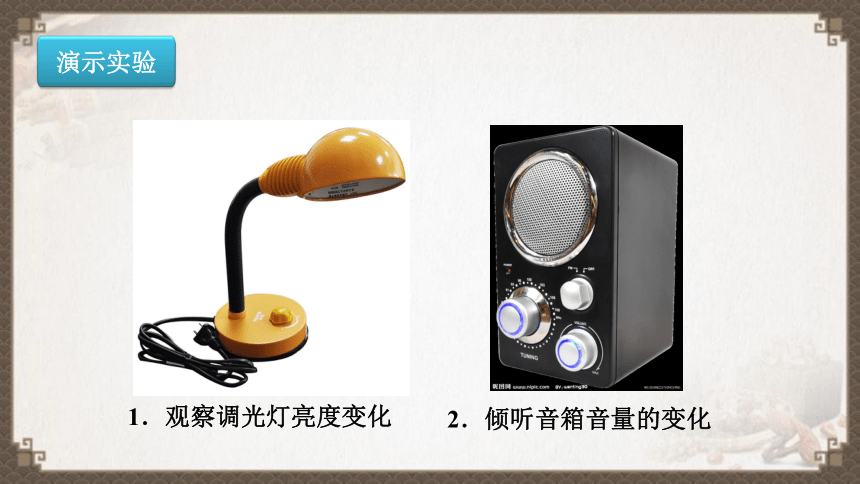

1．观察调光灯亮度变化
2．倾听音箱音量的变化
演示实验

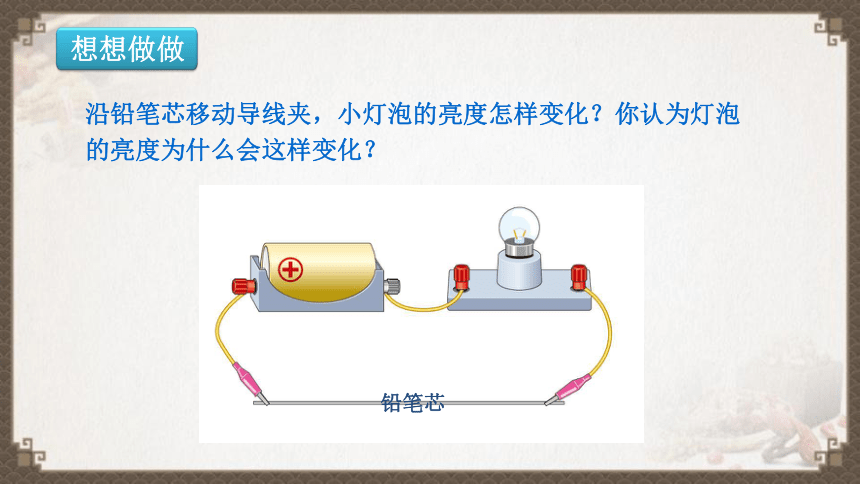

沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？
铅笔芯
想想做做

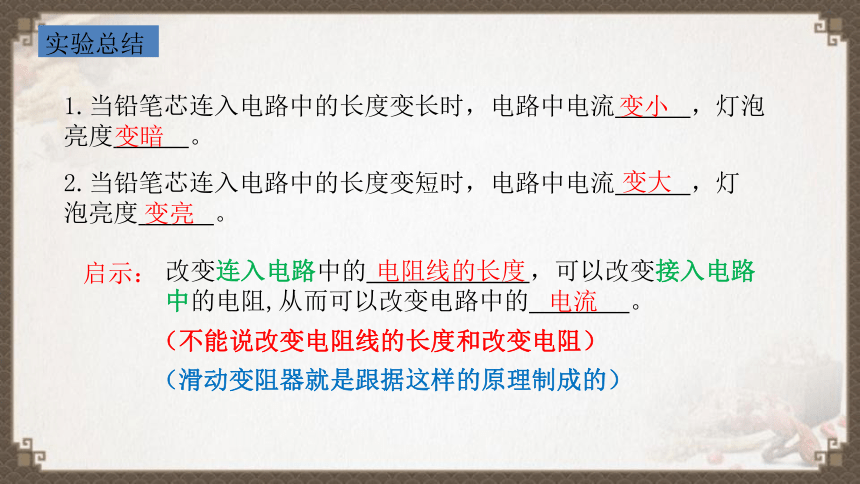

实验总结
1.当铅笔芯连入电路中的长度变长时，电路中电流 ，灯泡亮度 。
变小
改变连入电路中的 ，可以改变接入电路中的电阻,从而可以改变电路中的 。
启示：
电阻线的长度
电流
2.当铅笔芯连入电路中的长度变短时，电路中电流 ，灯泡亮度 。
变大
变亮
变暗
（滑动变阻器就是跟据这样的原理制成的）
（不能说改变电阻线的长度和改变电阻）

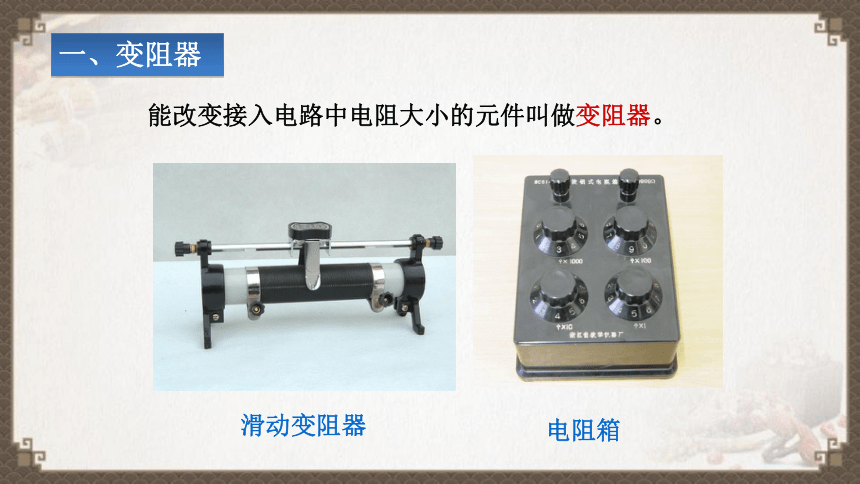

一、变阻器
　　滑动变阻器
能改变接入电路中电阻大小的元件叫做变阻器。
电阻箱
　（3）元件符号：
　（2）结构示意图：
2．图示
（1）实物图：

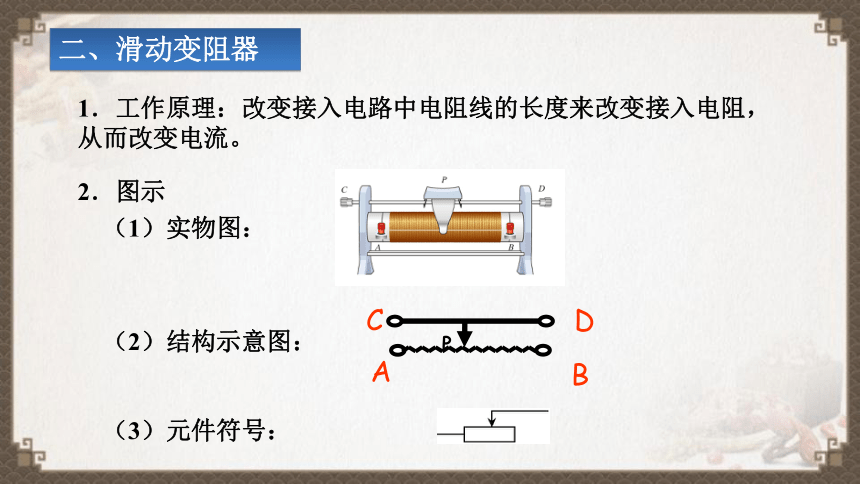

二、滑动变阻器
1．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
P
D
B
A
C

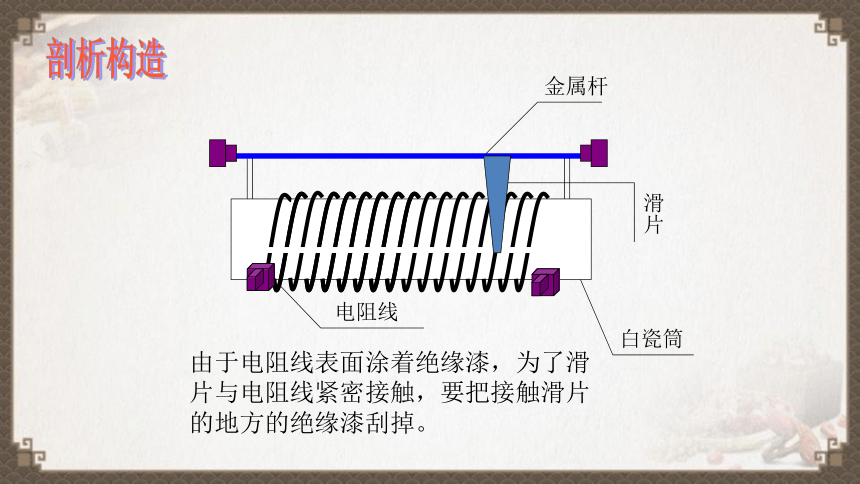

剖析构造
由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。
金属杆
滑片
电阻线
白瓷筒

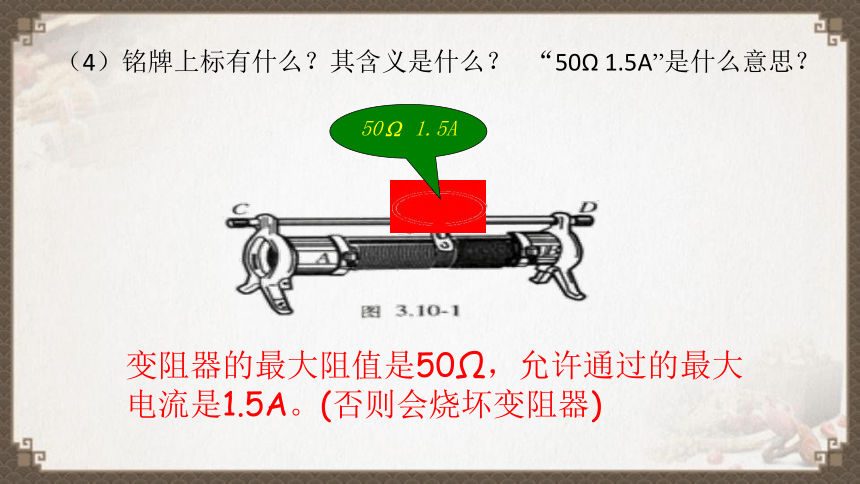

（4）铭牌上标有什么？其含义是什么？ “50Ω 1.5A”是什么意思？
50Ω 1.5A
变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。(否则会烧坏变阻器)
C
D
A
B
P
进电流
出电流

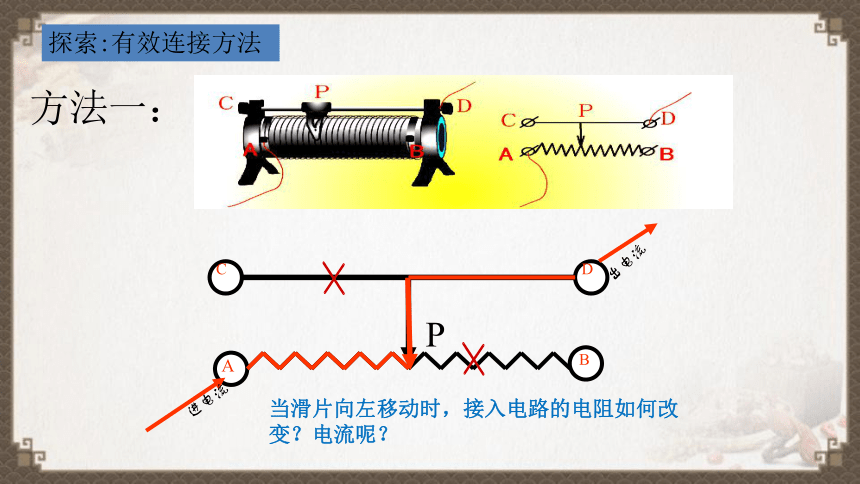

探索:有效连接方法
方法一：
当滑片向左移动时，接入电路的电阻如何改变？电流呢？
C
D
A
B
P
出电流
进电流

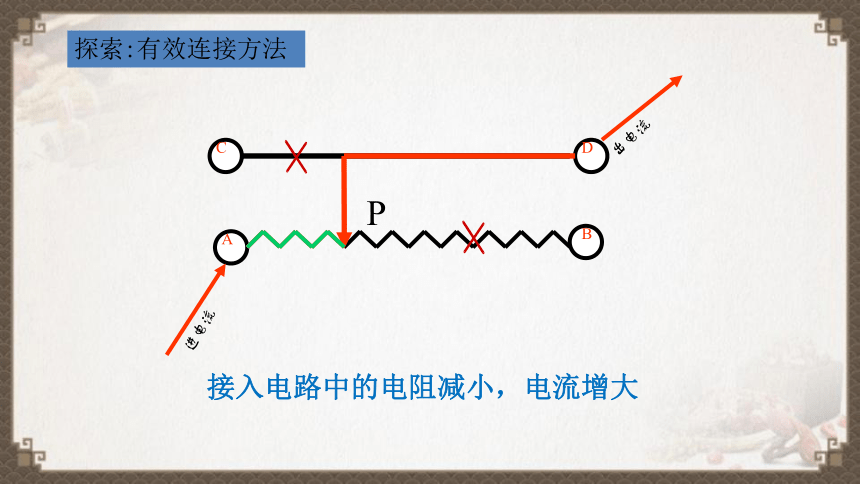

探索:有效连接方法
接入电路中的电阻减小，电流增大
C
D
A
B
P
进电流
出电流
探索:有效连接方法

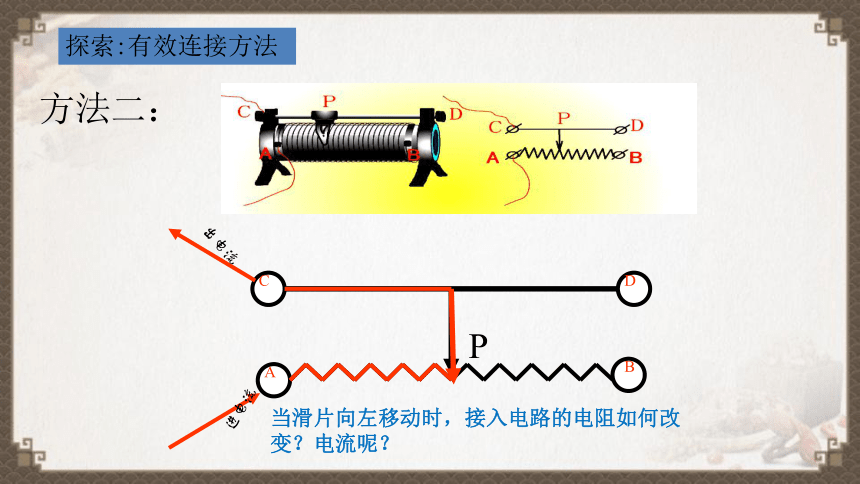

方法二：
当滑片向左移动时，接入电路的电阻如何改变？电流呢？
C
D
A
B
P
进电流
出电流

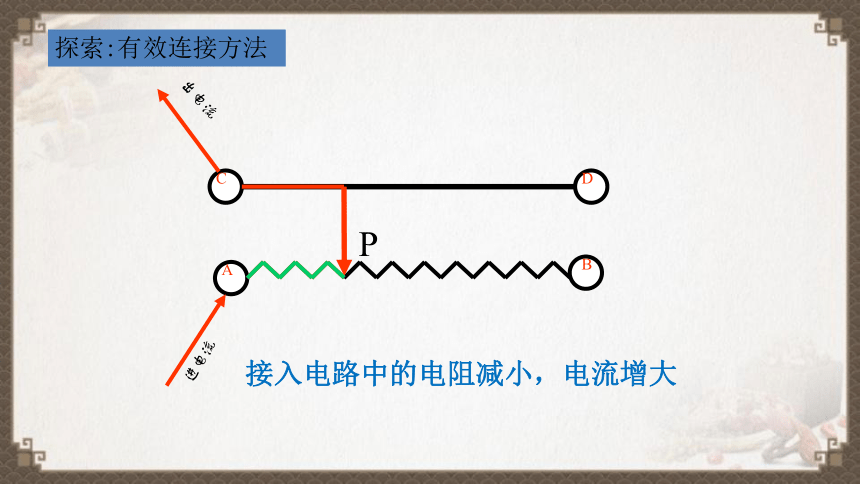

探索:有效连接方法
接入电路中的电阻减小，电流增大
C
D
A
B
P
出电流
进电流
探索:有效连接方法
方法三：
当滑片向左移动时，接入电路的电阻如何改变？电流呢？
C
D
A
B
P
出电流
进电流
探索:有效连接方法
接入电路中的电阻变大，电流减小
C
D
A
B
P
进电流
出电流
探索:有效连接方法
方法四：
当滑片向左移动时，接入电路的电阻如何改变？电流呢？
C
D
A
B
P
进电流
出电流
探索:有效连接方法
接入电路中的电阻增大，电流减小
C
D
A
B
P
进电流
出电流
探索:有效连接方法
方法五：
当滑片向左移动时，接入电路的电阻如何改变？电流呢？
C
D
A
B
P
不能改变电阻的大小
进电流
出电流
探索:有效连接方法
C
D
A
B
P
没有电阻连入电路
进电流
出电流
探索:有效连接方法
方法六：
P
P
P
P
(1)
(6)
(5)
(4)
(3)
(2)
连接方法:选择电阻线的一端和金属杆的一端，即“一上一下”接线柱
“看下不看上，滑片反方向”
P
P
P
P
(1)
(4)
(3)
(2)
P
P
P
P
(1)
(4)
(3)
(2)
电路符号
滑动变阻器使用注意事项
1、在闭合开关之前，应将滑片置于阻值最大端。 （目的是保护电路）
2、不能超过允许通过的最大电流
（否则烧坏滑动变阻器）
实验：用滑动变阻器改变电流
　　能表示出阻值的变阻器。
旋钮式电阻箱
三、电阻箱
内部结构
电位器
四、变阻器的应用
电位器
如图所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是_____________
一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
课堂小结
课堂练习
1.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。
2.如图示，当把滑动变阻器接入电路后，滑片P向右滑
动时，电路电阻变大，此时与电路相连接的接线柱应
是（ ）
（A）C和D （B）B和D
（C）A和C （D）B和A
A
B
C
D
P
电阻线的长度
C
2．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
大
小
右
检测
1、滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是： （ ）
A．接A和D 　　　　　 　 B．接B和C　　　　　
C．接A和B 　　　 　　　 D．接C和D
图10
巩固练习
1、滑动变阻器的作用是通过改变导线（ ）来逐
渐改变（ ），从而逐渐改变电路中（ ）。
2、下列滑动变阻器的四中接法中正确的是（ ）
长度
电阻
电流
C B
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
3、当滑片P向右滑动时，下列接入电路的滑动变阻器
的电阻变小的是( )
C D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
A
B
C
D
P
P
P
P
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
（A）甲和乙 （B）丙和丁
（C）甲和丙 （D）甲和丁
2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
（A）C和D （B）B和D （C）A和C （D）B和A
A
B
C
D
P
课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻长度
C
4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )
D
(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A
2.如图所示，当滑动变阻器向右移动时，小灯泡的发光情况是变________．
7、如图示变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
（A）甲和乙（B）丙和丁
（C）甲和丙（D）甲和丁
8、下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P 滑动，电流表示数 ，灯泡变亮。
0.6
A
3
－
L
A
B
C
D
P
S
向右
变大
