(共15张PPT)
第2节 家庭电路中电流过大的原因
第十九章生活用电

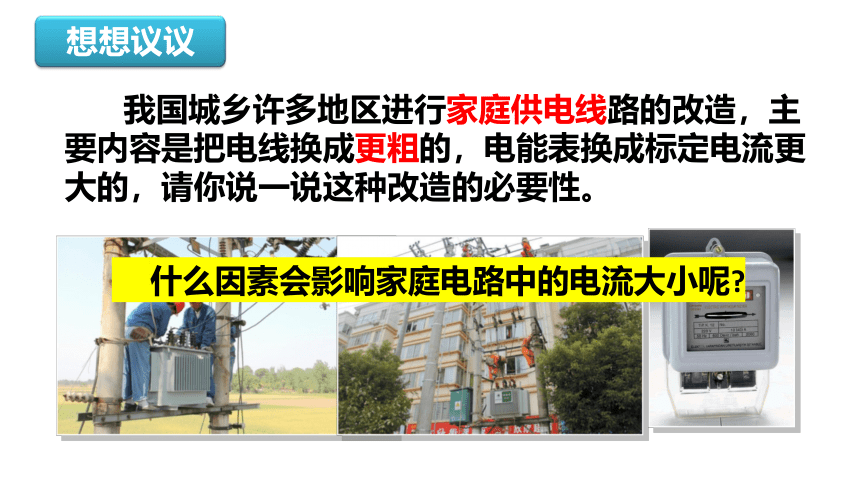

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。
想想议议
什么因素会影响家庭电路中的电流大小呢

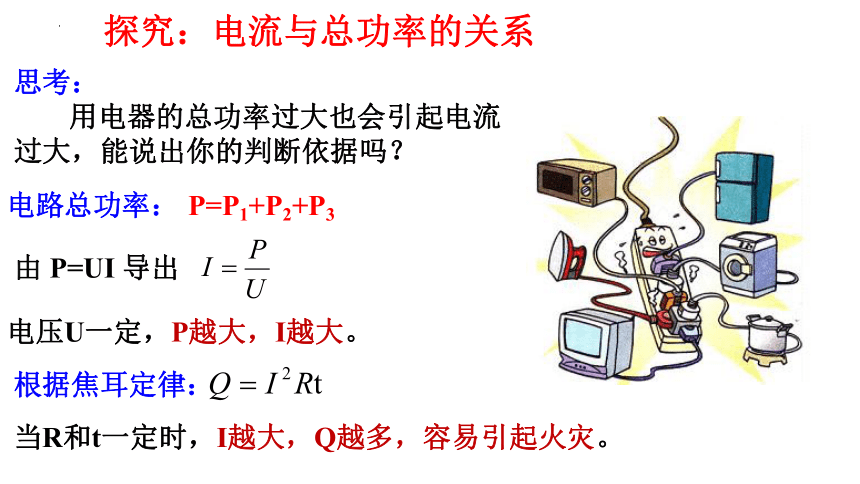

探究：电流与总功率的关系
思考：
用电器的总功率过大也会引起电流过大，能说出你的判断依据吗？
电路总功率：
P=P1+P2+P3
由 P=UI 导出
电压U一定，P越大，I越大。
根据焦耳定律：
当R和t一定时，I越大，Q越多，容易引起火灾。

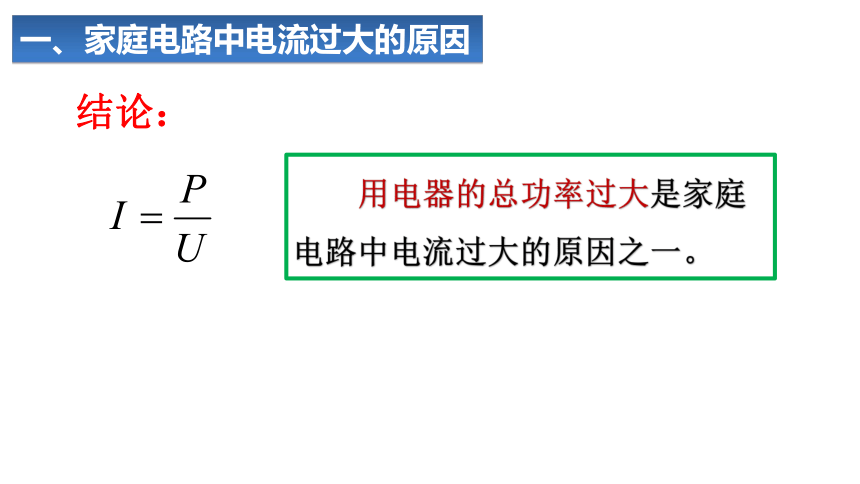

用电器的总功率过大是家庭电路中电流过大的原因之一。
一、家庭电路中电流过大的原因
结论：

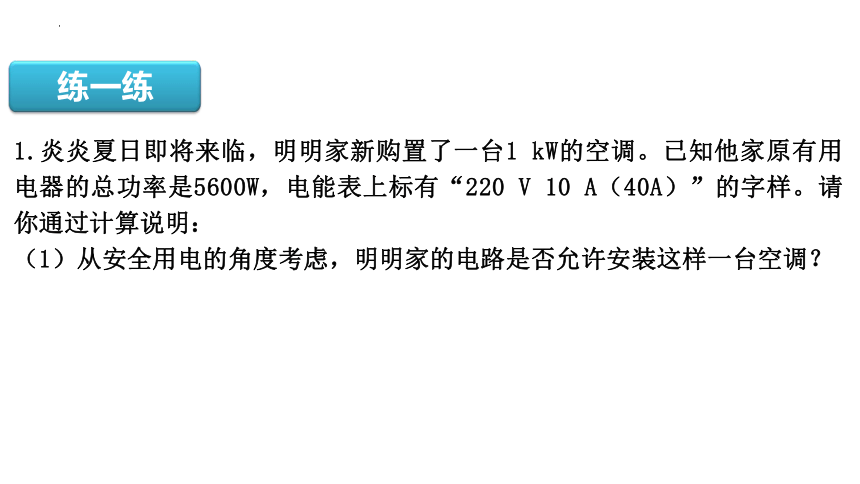

1.炎炎夏日即将来临，明明家新购置了一台1 kW的空调。已知他家原有用电器的总功率是5600W，电能表上标有“220 V 10 A（40A）”的字样。请你通过计算说明：
（1）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
练一练

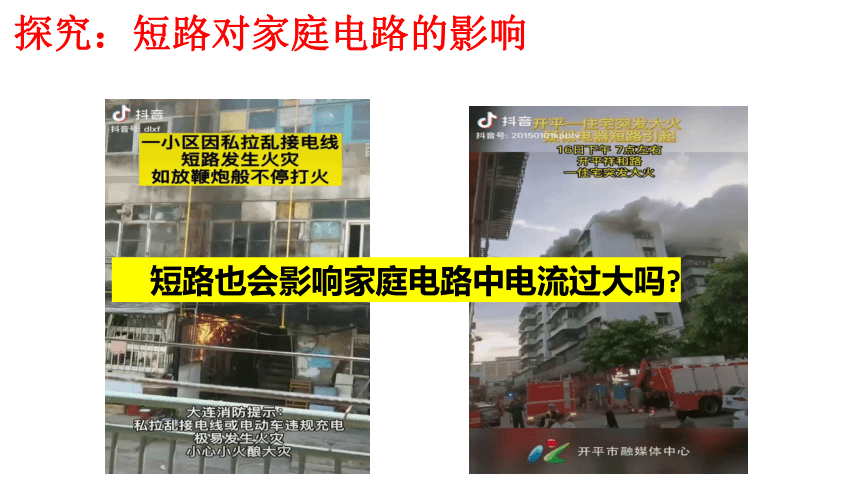

探究：短路对家庭电路的影响
短路也会影响家庭电路中电流过大吗
一、家庭电路中电流过大的原因
一、家庭电路中电流过大的原因

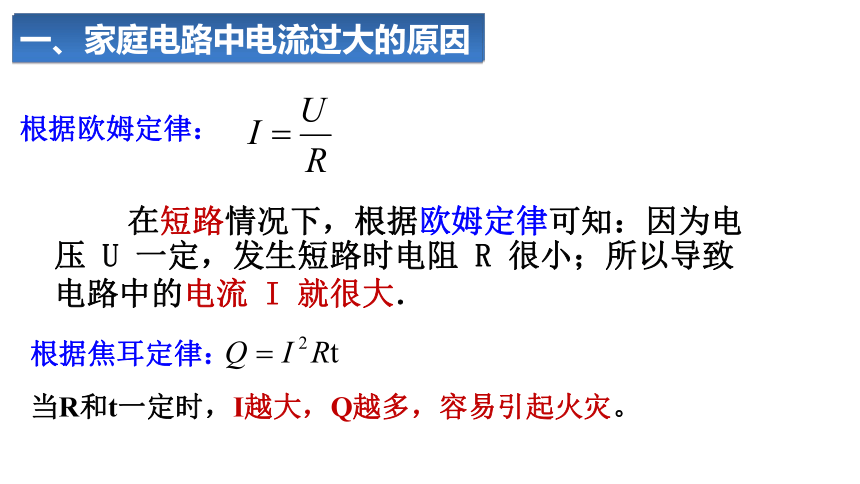

根据欧姆定律：
在短路情况下，根据欧姆定律可知：因为电压 U 一定，发生短路时电阻 R 很小；所以导致电路中的电流 I 就很大．
根据焦耳定律：
当R和t一定时，I越大，Q越多，容易引起火灾。
短路是家庭电路中电流过大的另一个原因。
一、家庭电路中电流过大的原因
结论：
2.造成家庭电路中短路的原因
电线绝缘皮被刮破或电线老化
安装或改装电路时不小心接错
用电器或插座进水
进户线
保险装置
二、保险装置
1.作用：电流过大时，熔丝熔断，切断电路。起到保护作用。
二、保险装置
熔丝
2.材料：用电阻较大、熔点较低的铅锑合金制成。
注：不能由铜丝或铁丝替代。
课堂小结
一、家庭电路中电流过大的原因
1.用电器的总功率过大； 2.发生短路。
二、保险装置
1.保险设备：保险丝 空气开关
2.作用：电流过大时，自动切断电路。
3.保险丝的材料特点
1.傍晚，小明卧室的灯突然灭了，但是客厅的灯正常发光，对此现象下列分析正确的是（ ）
A.小明卧室的照明电路发生了断路
B.小明卧室的灯泡发生了短路
C.他家工作电器的总功率过大
D.可能是进户线断了
当堂训练
2、家庭电路中引起保险丝熔断的原因是 （ ）
A、保险丝太粗不合格
B、所有用电器同时工作
C、一定是短路造成的
D、可能接入了大功率电器
3.某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的（ ）
A.总电流变小
B.总电压变大
C.总电阻变大
D.总功率变大
