第三节 测量小灯泡的电功率

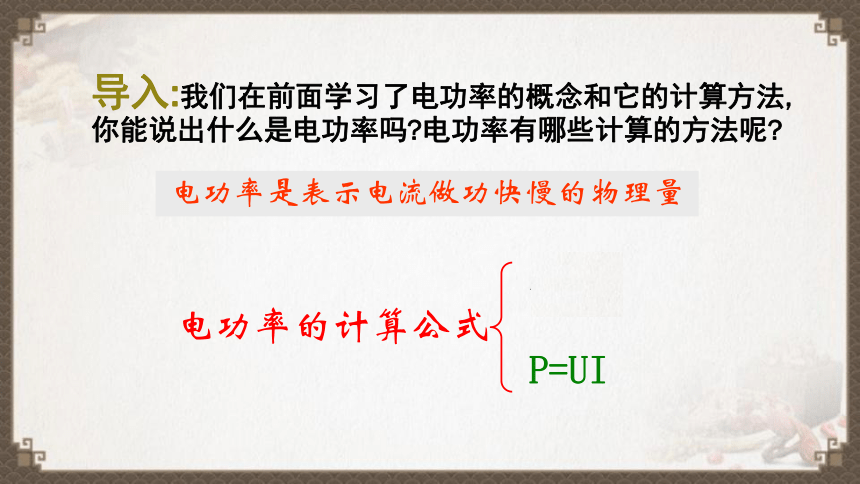

导入:我们在前面学习了电功率的概念和它的计算方法,你能说出什么是电功率吗 电功率有哪些计算的方法呢
电功率是表示电流做功快慢的物理量
电功率的计算公式
P=UI

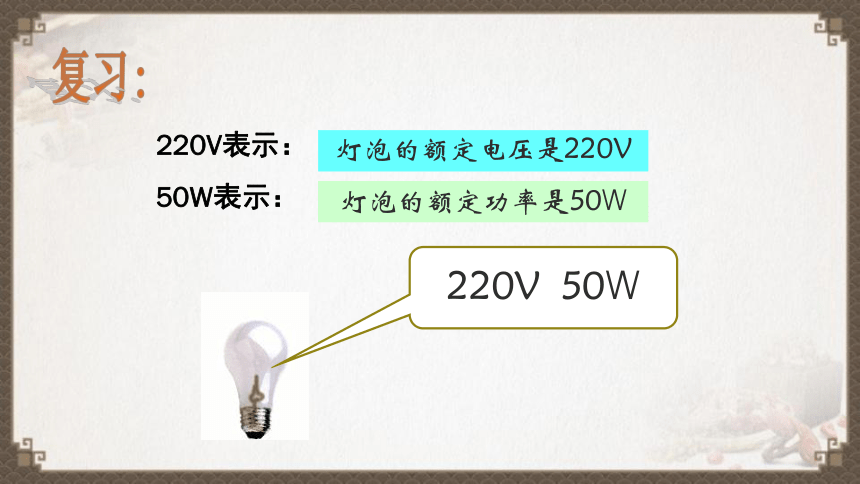

220V表示：
50W表示：
复习:
220V 50W
灯泡的额定电压是220V
灯泡的额定功率是50W

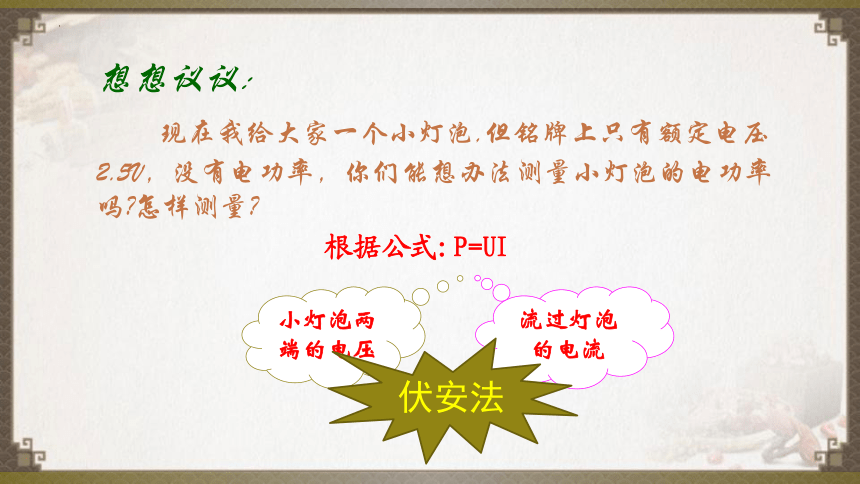

想想议议:
现在我给大家一个小灯泡,但铭牌上只有额定电压2.5V，没有电功率，你们能想办法测量小灯泡的电功率吗 怎样测量
根据公式:P=UI
小灯泡两端的电压
流过灯泡的电流
伏安法

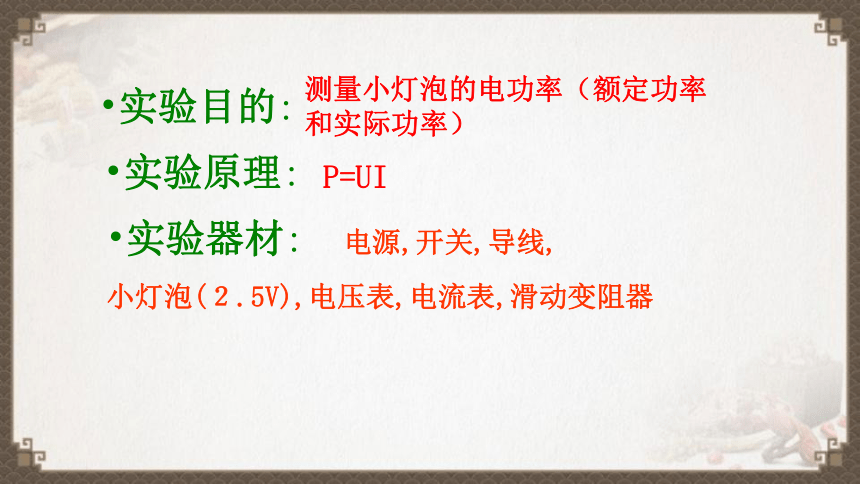

实验原理:
实验器材:　电源,开关,导线,
小灯泡(２.5V),电压表,电流表,滑动变阻器
测量小灯泡的电功率（额定功率和实际功率）
P=UI
实验目的:

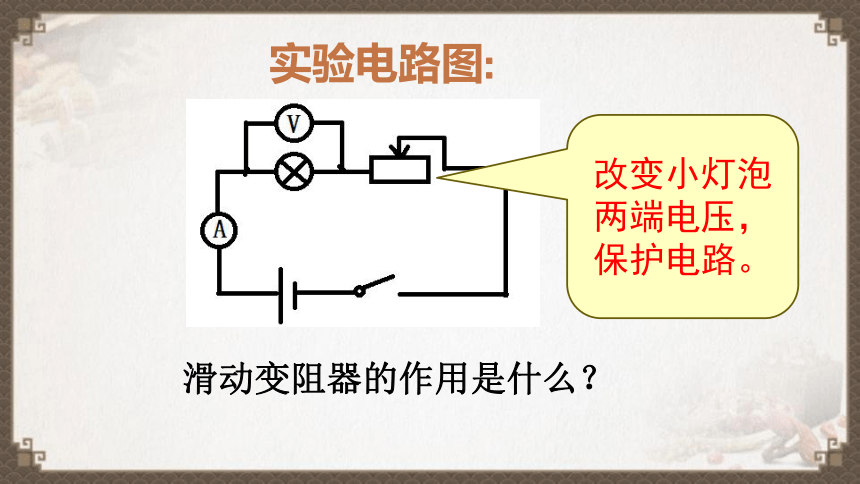

实验电路图:
滑动变阻器的作用是什么？
改变小灯泡两端电压，保护电路。
连接时注意事项:
1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？
2、电流表和电压表在电路中如何连接？+--接线柱连接是否正确？量程选择是否适当？
连接电路:
1、根据电路图连接电路
连接电路时，应注意：
(1)开关应______，
(2)小灯泡的额定电压为2.5V，电阻约8Ω，则电压表、电流表应选择的量程分别是_________、___________.
(3)闭合开关前，滑动变阻器应调到__________。
断开
0~0.6A
0~3V
阻值最大
2、闭合开关，调节滑片，使电压表的示数达到2.5V，记下电流表的示数；
3、调节滑片使电压表的示数略大于2.5V（最大只能调到3V），记下电流表的示数；
4、调节滑片使电压表的示数小于2.5V（可调到2V），记下电流表的示数
小灯泡两端的电压 电压U/V 电流I/A 电功率 P/W 小灯泡明亮程度
等于额定电压
高于额定电压
低于额定电压
实验记录表:
www. pba bb霜
分析和论证
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时，P实=P额；
当小灯泡U实>U额时，P实>P额；
当小灯泡U实再见
