第二十章第一节
　 磁现象 磁场

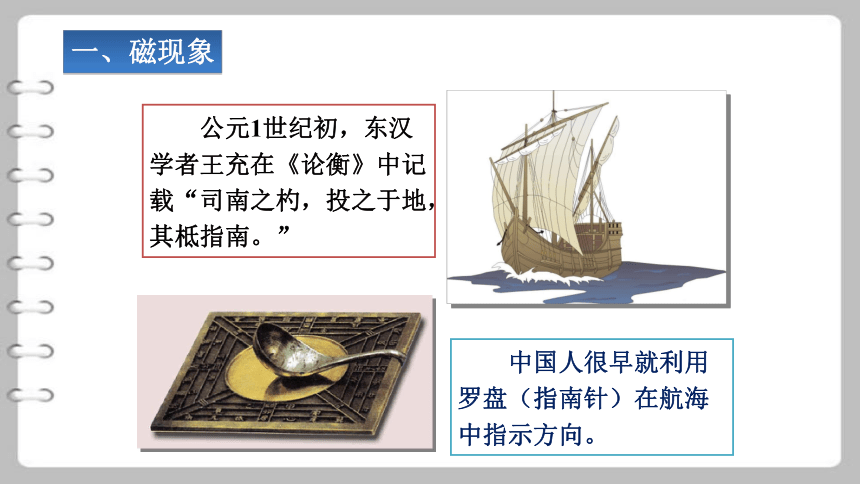

　　公元1世纪初，东汉学者王充在《论衡》中记载“司南之杓，投之于地，其柢指南。”
一、磁现象
　　中国人很早就利用罗盘（指南针）在航海中指示方向。

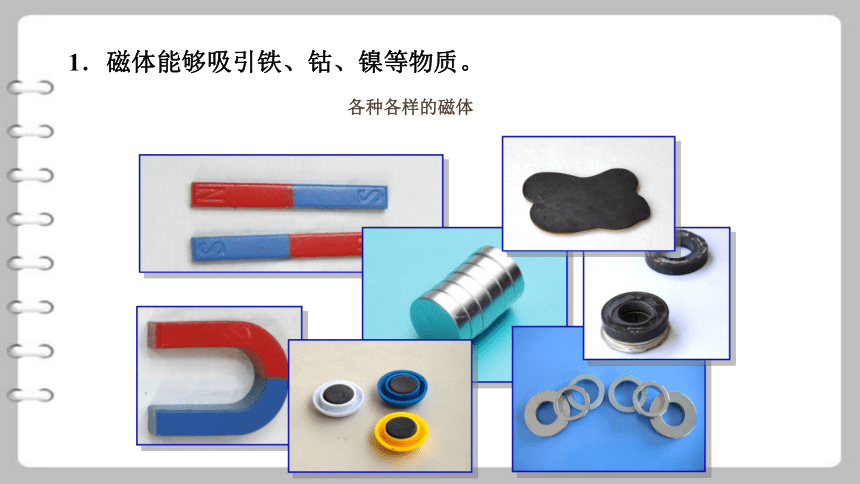

1．磁体能够吸引铁、钴、镍等物质。
各种各样的磁体

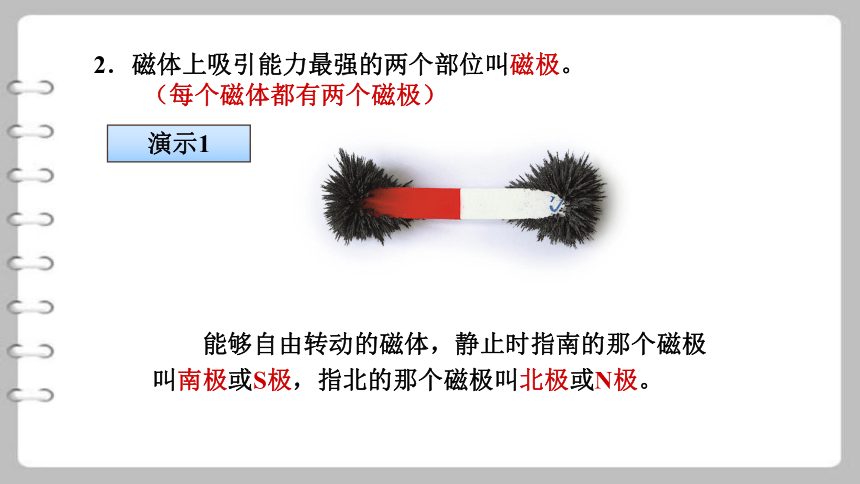

2．磁体上吸引能力最强的两个部位叫磁极。
　　（每个磁体都有两个磁极）
　　能够自由转动的磁体，静止时指南的那个磁极叫南极或S极，指北的那个磁极叫北极或N极。
演示1

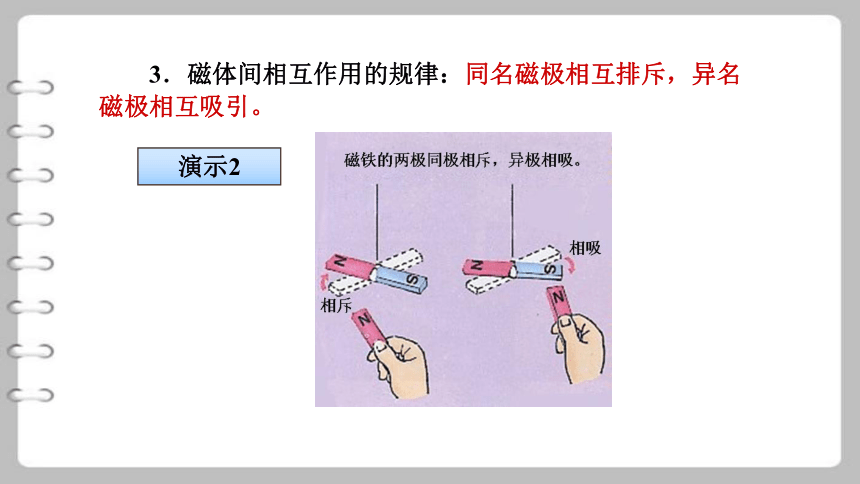

　　3．磁体间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引。
演示2

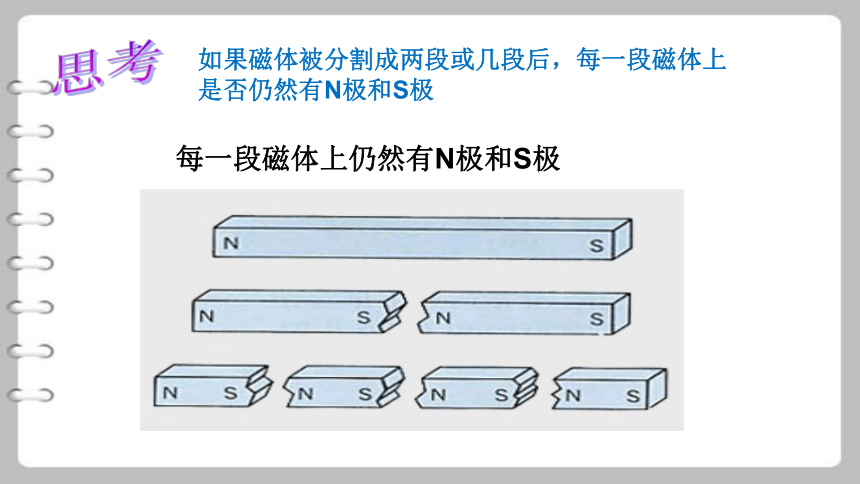

思考
如果磁体被分割成两段或几段后，每一段磁体上是否仍然有N极和S极
每一段磁体上仍然有N极和S极

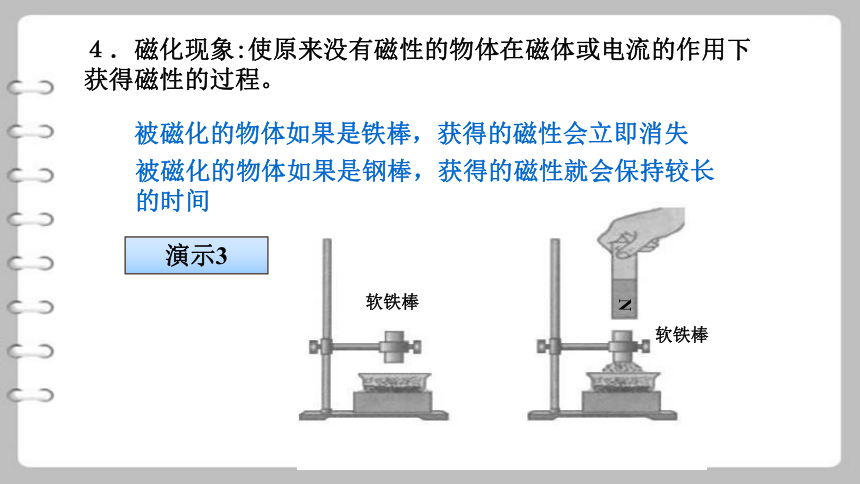

４．磁化现象:使原来没有磁性的物体在磁体或电流的作用下获得磁性的过程。
被磁化的物体如果是铁棒，获得的磁性会立即消失
被磁化的物体如果是钢棒，获得的磁性就会保持较长的时间
演示3
软铁棒
软铁棒
N
　　你还知道哪些？

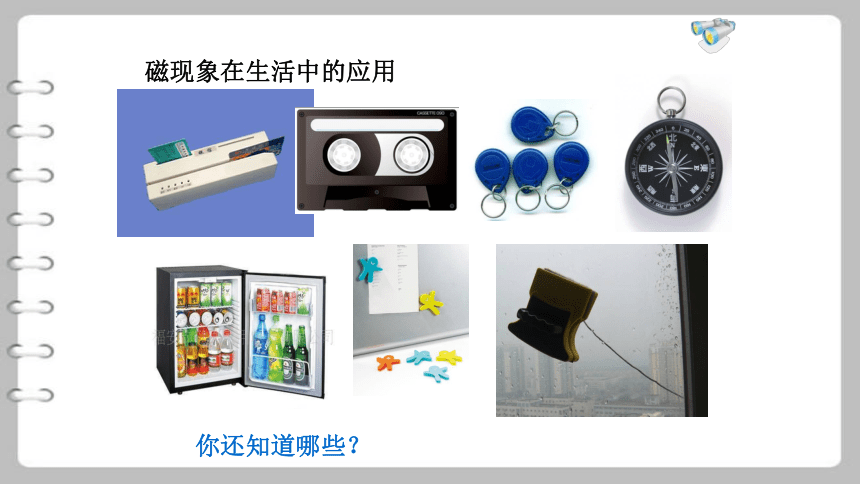

磁现象在生活中的应用
磁针受到了力的作用。
1．磁体周围存在一种看不见、摸不着的物质，称为磁场。
二、磁场
将磁针放到磁体附近，磁针指向发生偏转，说明什么？
　　力是物体对物体的作用，磁体和磁针没有接触，怎么会有力的作用呢？
思考
　　将几个小磁针放在条形磁体周围的不同地方。
　　（1）磁针所指的方向相同吗？
　　（2）小磁针所受磁力的方向相同吗？
　　（3）这样的现象反映了磁场有什么性质？

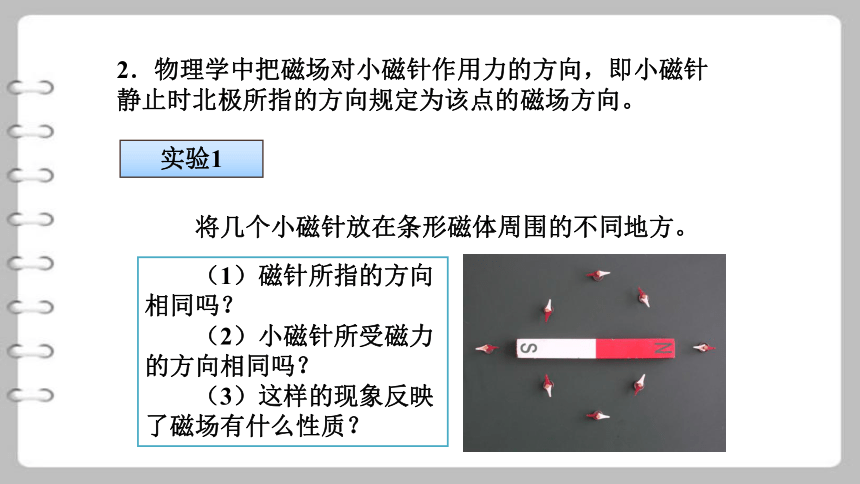

2．物理学中把磁场对小磁针作用力的方向，即小磁针静止时北极所指的方向规定为该点的磁场方向。
实验1

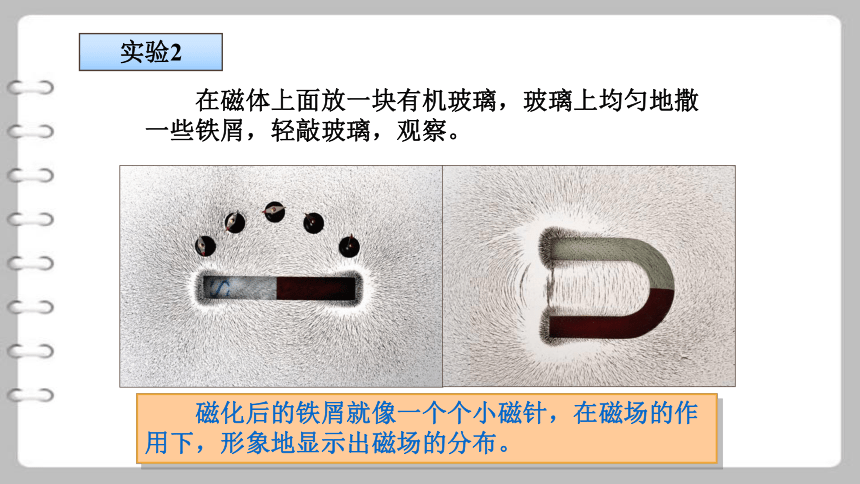

　　在磁体上面放一块有机玻璃，玻璃上均匀地撒一些铁屑，轻敲玻璃，观察。
实验2
　　磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。

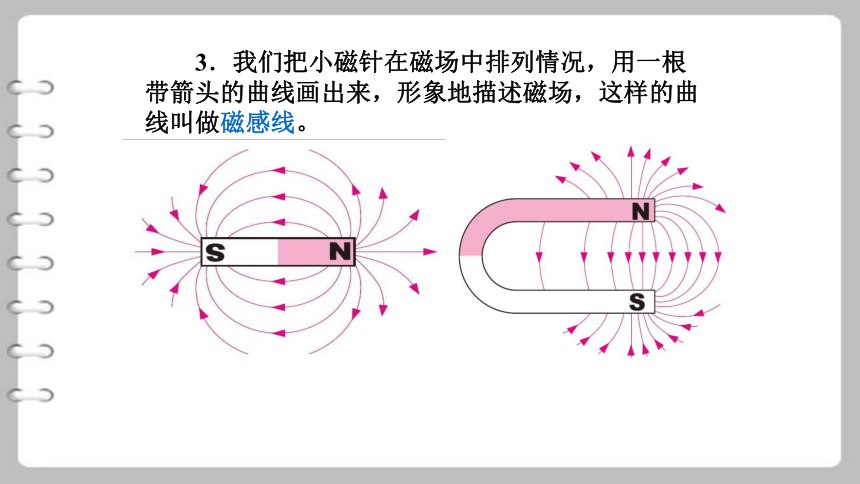

　　3．我们把小磁针在磁场中排列情况，用一根带箭头的曲线画出来，形象地描述磁场，这样的曲线叫做磁感线。
各种磁体的磁感线
各种磁体的磁感线
1、磁感线只是假想的曲线，是帮助我们描述磁场而模拟出的（模型法），实际并不存在，但磁场是客观存在的。
三、磁感线的特点
某点磁感线方向
该点磁场方向
该点小磁针静止时北极指的方向
条形磁铁的磁感线
N
S
蹄形磁铁的磁感线
2、在磁体外部，磁感线分布规律
从磁体Ｎ极出发，回到S极。
3、磁感线布满磁体周围的整个空间
在磁体内部，磁感线的方向从S极到N极。
4、磁感线的疏密表示磁场的强弱。磁体两端处磁感线最密，表示其两极处磁性最强。
5、任何两条磁感线都不会相交。因为磁场中某点的磁场方向只有一个确定的方向，如果某一点两条磁感线相交，该点就有两个磁场方向，而这是不可能的。
N
S
A
C
B
磁场的强弱：
A＞C＞B
磁感线的特征：
1、磁感线假想的一种物理模型。
（但磁场真实存在）
2、在磁体外部，磁感线从N极发出，回到S极。
5、磁感线永不相交。
3、磁感线分布在磁体四周空间中，并非只在一个平面内。
4、磁感线的疏密表示磁场的强弱。
( 磁感线某点的切线方向表示该点的磁场方向)
S
N
1、画出异名磁极之间的磁感线：
练习：
N
N
2、画出同名磁极之间的磁感线：
N
3、根据磁感线，标出磁体的N、S极及小磁针的N、S极。
N
N
S
N
3、根据磁感线，标出磁体的N、S极及小磁针的N、S极。
N
N
S
小磁针N极的指向和磁感线方向相同
4、根据小磁针的N、S极，在图中标出磁体的极性，并画出磁体周围的磁感线的分布。
S N
N
在左图中请标出磁铁的磁感线方向和N,Ｓ极．在右图中，请标出磁体和磁针的极性
巩固练习
请标明磁铁的磁感线方向和N、S极
在图中标出四只小磁针的北极．
　　磁针受力转动是磁场作用的结果，那么指南针在世界各地都能够指南北又是谁的磁场在施加作用呢？
1．地球周围存在的磁场叫做地磁场。
2．研究表明地磁场的形状与条形磁体的磁场很相似。
三、地磁场
思考
地磁N极在地理的南极附近；
地磁S极在地理的北极附近。
地理两极与地磁两极相反，且并不完全重合。
3．地磁场特点
这一现象最早由我国宋代学者沈括记述。比西方早了四百多年。
1、具有吸引铁 钴 镍等物质的性质叫做磁性,具有磁性的物体叫做磁体。
2、磁极是磁体上磁性最强的部分,每一块磁体上都存在两个磁极。 两个磁体靠近时,同名磁极相互排斥,异名磁极相互吸引。
3、磁化是原来没有磁性的物体获得磁性的过程。
４、磁场是一种物质．小磁针在磁场中某点静止时北极所指的方向规定为该点的磁场方向。
课堂小结
5、物理学上用磁感线来描述磁场，磁体外部的磁感线都是从磁体的N极出发，回到S极。磁场越强的地方，磁感线分布越密；磁场越弱的地方，磁感线分布越疏。磁感线上任意一点的切线方向为该点的磁场方向。
1.物体能够吸引含铁质物体的性质，叫做_____，
具有这一性质的物体叫做______
2.一根磁铁上磁性最强的部位叫_______,任何磁
体都有____个磁极，分别叫____极和____极。
3.用一根细线系在一根条形磁铁的中间，悬挂在
空气静止，可发现条形磁铁总是指向______方
向，条形磁铁的N极指______，S极指_______。
磁性
磁体
磁极
两
南
北
南北
北
南
练 习
4、磁铁能吸引下面哪些物体 ( )
A 铜片 B 铁片 C 铝片 D 钴片 E 锌片 F 镍片
5、用条形磁铁的N极去靠近某物体的A端，发现能把A端吸引过来，则物体的A端（ ）
　A一定的S极 　　　 B可能是N极
　C可能是S极　　　　D一定是N极
BDF
C
5、某物体的一端靠近静止的一根小磁针，当靠近
小磁针的N极和S极时都能吸引，则这物体的这端（ ）
A可能是无磁性的 B可能是N极
C可能是S极 D一定有磁性
6、一根条形磁铁从中间切开，得到的是（ ）。
　A.一段只有N极，另一段只有S极
　B.两端都没有磁性的铁块
　C.两端都有N极和S极的磁铁
　D.原来的N极一端变成了S极，原来的S极一端变成了N极
A
C
　　1．标出磁极的名称和A、B两点的磁场方向。
N
S
N
N
练一练
2．关于磁感线的说法正确的是 ( )
A．磁感线是由小铁屑形成的
B．磁场中有许多曲线，这些曲线叫磁感线
C．小磁针在磁感线上才受力，在两条磁感线之间不受力
D．磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在
D
练一练
课堂小结
磁现象
磁场
地磁场
