电场线

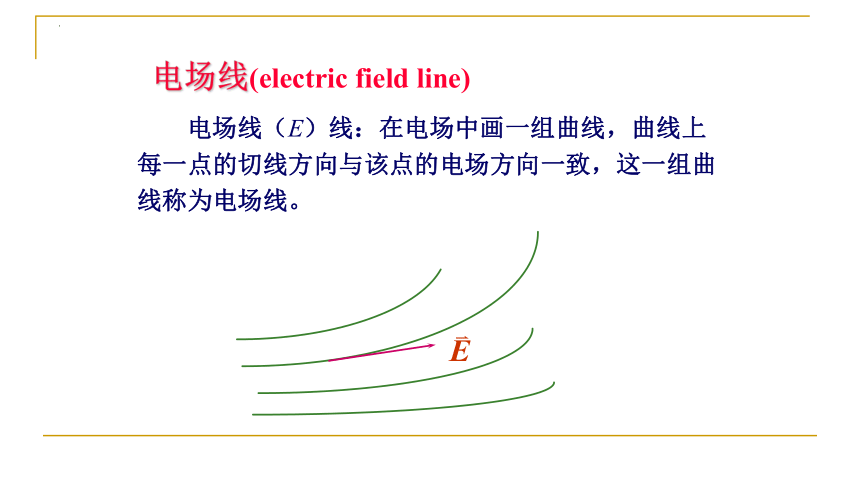

电场线（E）线：在电场中画一组曲线，曲线上每一点的切线方向与该点的电场方向一致，这一组曲线称为电场线。
电场线(electric field line)
性质：
①起于正电荷（或来自无限远处）止于负电荷（或伸向无限远处）,不形成闭合线，也不中断。
②在没有电荷的空间里，任何两条电力线不会相交。
大小：定性判断：电力线疏的地方，电场强度小电力线密的地方，电场强度大
定量计算：在电场中任一点，取一垂直于该点场强方向的面积元，则通过单位面积的电力线数目，就等于该点场强的量值。
d
S

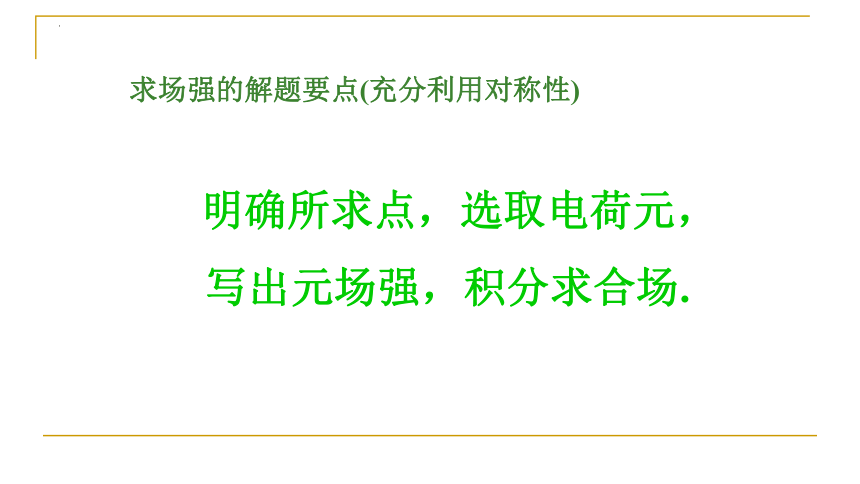

求场强的解题要点(充分利用对称性)
明确所求点，选取电荷元，
写出元场强，积分求合场.

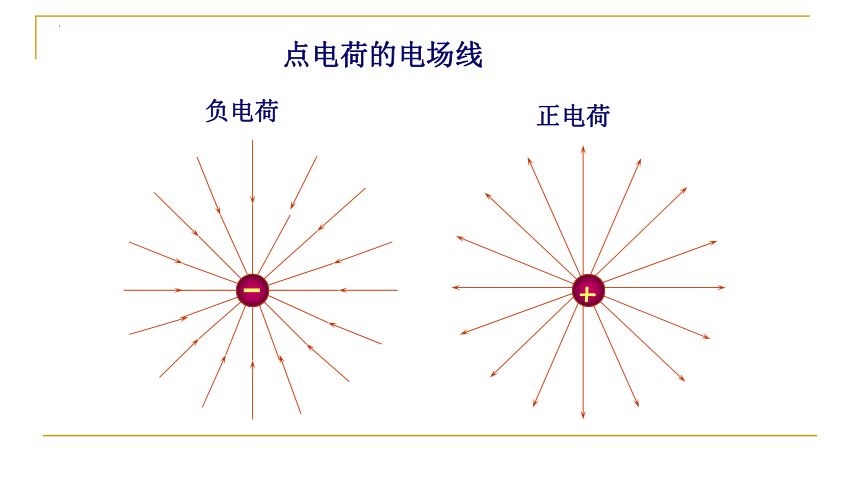

点电荷的电场线
正电荷
负电荷
+

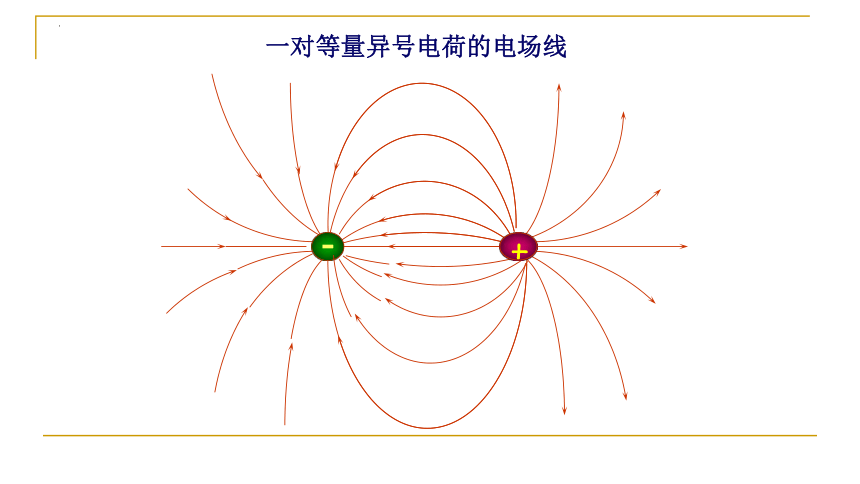

一对等量异号电荷的电场线
+
一对等量正点电荷的电场线
+
+
一对异号不等量点电荷的电场线
2q
+
q
带电平行板电容器的电场
+
+
+
+
+
+
+
+
+
例 在图中, 三个点电荷所带的电荷量分别为
q1= - 86 C,q2=50 C,q3=65 C。各电荷间的距离如图所示。求作用在q3上合力的大小和方向。
解:选用如图所示的直角坐标系。
q2
q1
q3

F13
F23
F3
0.6m
0.52m
0.3m
i
j
x
力 沿x轴和y轴的分量分别为
根据静电力的叠加原理,作用于电荷q3上的合力为
合力 的大小为
合力 与x轴的夹角为
可见,由库仑定律算出的作用力是不小的, 两个各带电荷量为1C的带电体,相距1m时, 其作用力达9.0×109 N,然而,通常在实验室里,利用摩擦起电使物体能获得的电荷量的数量级只是10-6C,此时相距1m时的静电力仅为10-2 N的数量级, 实际上我们利用通常的起电方法不可能使一个有限大(例如半径为1m的球体)的物体的带电量达到1C或接近1C,因为早在电荷量聚集到此值前,周围的绝缘体已被击穿,物体上的电荷早已漏掉。所以通常遇到的静电力还是很小的,只能吸引轻微的物品。
