电磁感应定律
电 流
磁 场
电磁感应
感应电流
1831年法拉第
闭合回路
变化
实验
产生
产 生

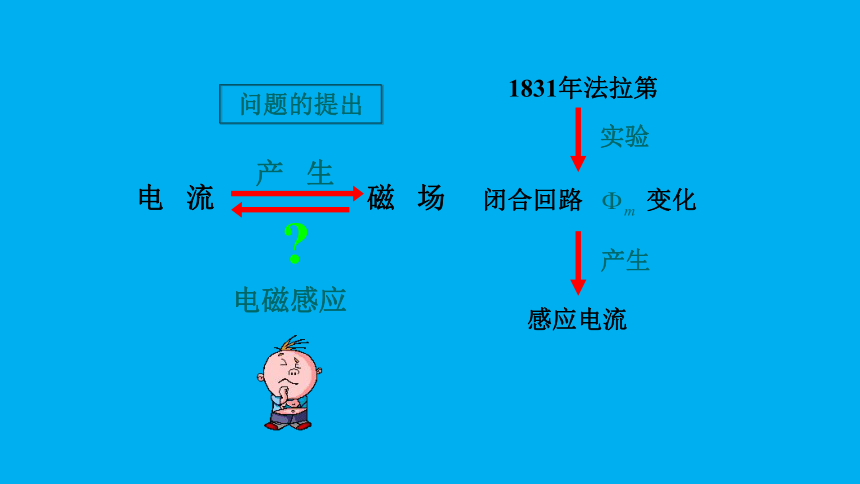

问题的提出
§1 电磁感应定律
§2 动生电动势和感生电动势
§3 互感和自感
主要内容：
§4 磁场能量
§5 麦克斯韦方程组
法拉第（Michael Faraday, 1791-1867），伟大的英国物理学家和化学家.他创造性地提出场的思想，磁场这一名称是法拉第最早引入的.他是电磁理论的创始人之一，于1831年发现电磁感应现象，后又相继发现电解定律，物质的抗磁性和顺磁性，以及光的偏振面在磁场中的旋转.

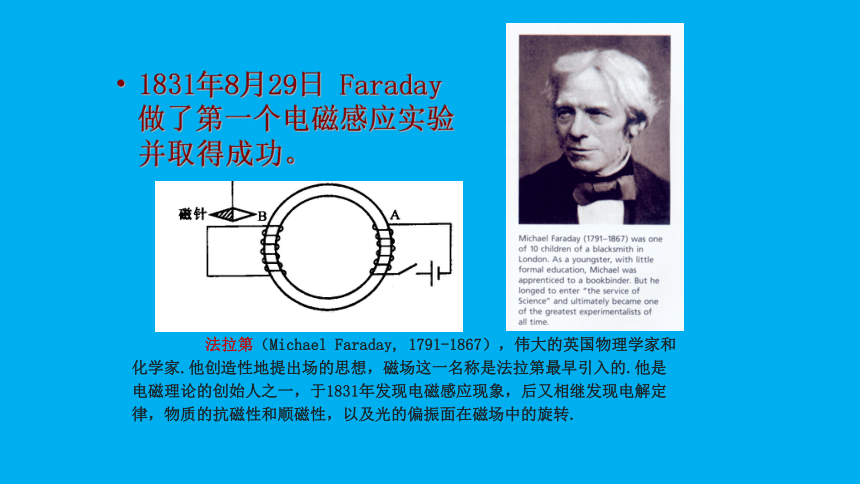

1831年8月29日 Faraday 做了第一个电磁感应实验并取得成功。
法拉第（Michael Faraday, 1791-1867），伟大的英国物理学家和化学家.他创造性地提出场的思想，磁场这一名称是法拉第最早引入的.他是电磁理论的创始人之一，于1831年发现电磁感应现象，后又相继发现电解定律，物质的抗磁性和顺磁性，以及光的偏振面在磁场中的旋转.

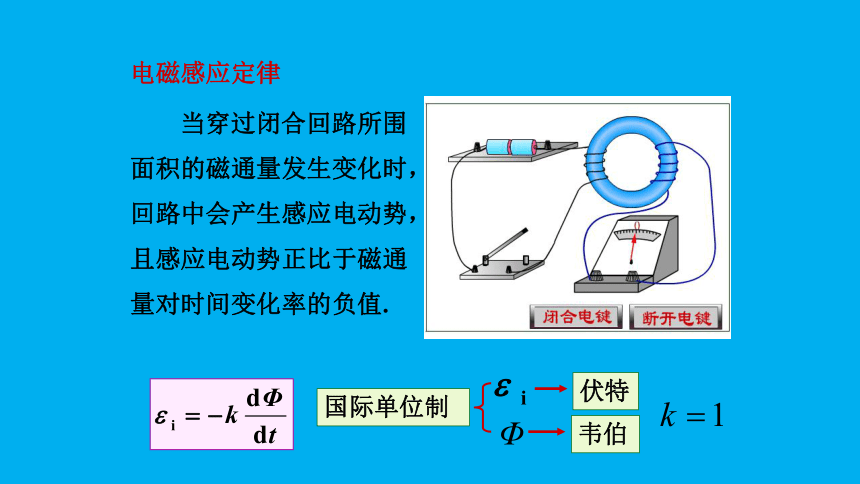

当穿过闭合回路所围
面积的磁通量发生变化时，
回路中会产生感应电动势，
且感应电动势正比于磁通
量对时间变化率的负值.
电磁感应定律
国际单位制
韦伯
伏特
1）闭合回路由 N 匝密绕线圈组成
磁通匝数（磁链）
2）若闭合回路的电阻为 R ，感应电流为
时间内，流过回路的电荷
V
(a)
V
(b)
V
(c)
判断以下几种情况是否会出现感应电流？
N
S
三 楞次定律
闭合的导线回路中所
出现的感应电流，总是使
它自己所激发的磁场反抗
任何引发电磁感应的原因
（反抗相对运动、磁场变
化或线圈变形等）.
用两个例子来说明楞次定律
楞次定律是能量守恒定律的一种表现
维持滑杆运动必须外加一力，此过程为外力克服安培力做功转化为焦耳热.
机械能
焦耳热
楞次定律 闭合的导线回路中所出现的感应电流，总是使它自己所激发的磁场反抗任何引发电磁感应的原因.
+ + + + + + + +
+ + + + + + + +
+ + + + + + + +
+ + + + + + + +
+ + + + + + + +
例1：直导线通交流电置于磁导率为 的介质中
求：与其共面的N匝矩形回路中的感应电动势
解：设当I 0时，电流方向如图
已知
其中 I0 和 是大于零的常数
设回路L方向如图，
建坐标系如图
在任意坐标处取一面元
x
y
o
