1.2时间和位移

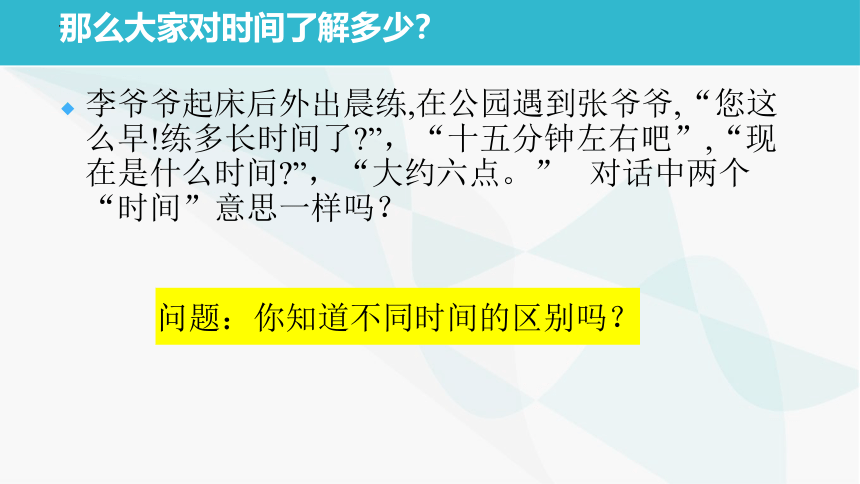

那么大家对时间了解多少？
李爷爷起床后外出晨练,在公园遇到张爷爷,“您这么早!练多长时间了 ”，“十五分钟左右吧”,“现在是什么时间 ”，“大约六点。” 对话中两个“时间”意思一样吗？
问题：你知道不同时间的区别吗？

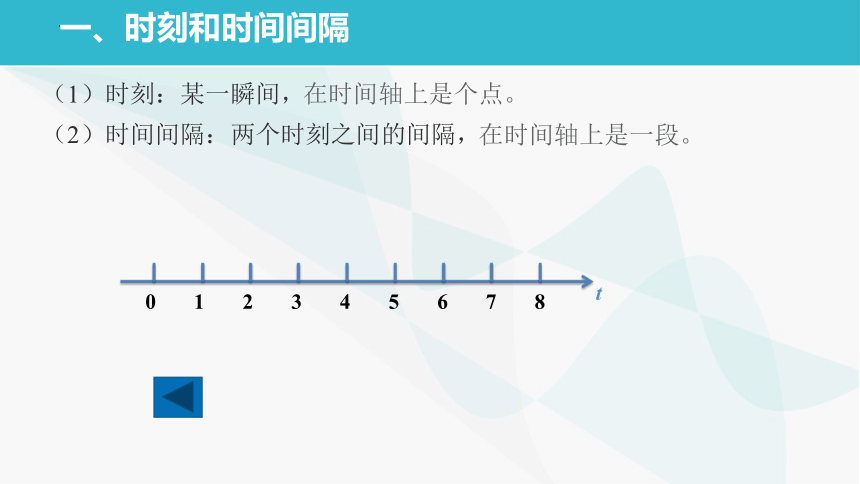

一、时刻和时间间隔
（1）时刻：某一瞬间，
（2）时间间隔：两个时刻之间的间隔，
0
1
2
3
4
5
6
7
8
t
在时间轴上是个点。
在时间轴上是一段。

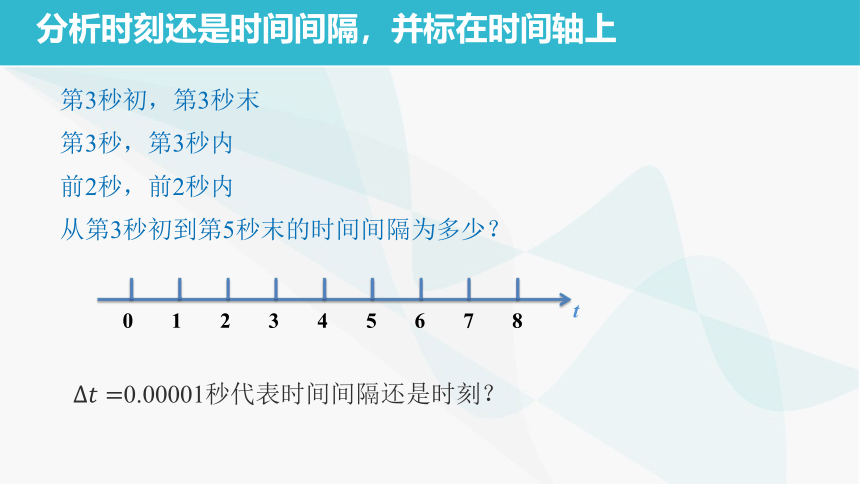

分析时刻还是时间间隔，并标在时间轴上
第3秒初，第3秒末
第3秒，第3秒内
前2秒，前2秒内
从第3秒初到第5秒末的时间间隔为多少？
0
1
2
3
4
5
6
7
8
t
0.00001秒代表时间间隔还是时刻？

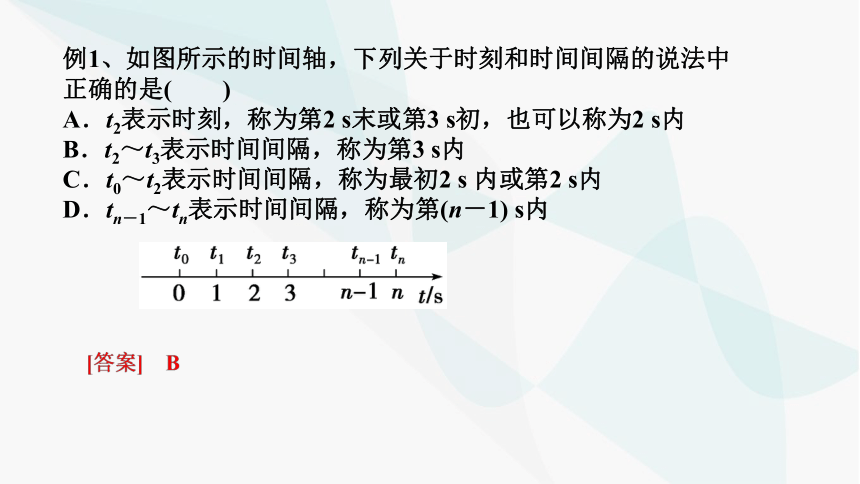

例1、如图所示的时间轴，下列关于时刻和时间间隔的说法中正确的是(　　)
A．t2表示时刻，称为第2 s末或第3 s初，也可以称为2 s内
B．t2～t3表示时间间隔，称为第3 s内
C．t0～t2表示时间间隔，称为最初2 s 内或第2 s内
D．tn－1～tn表示时间间隔，称为第(n－1) s内

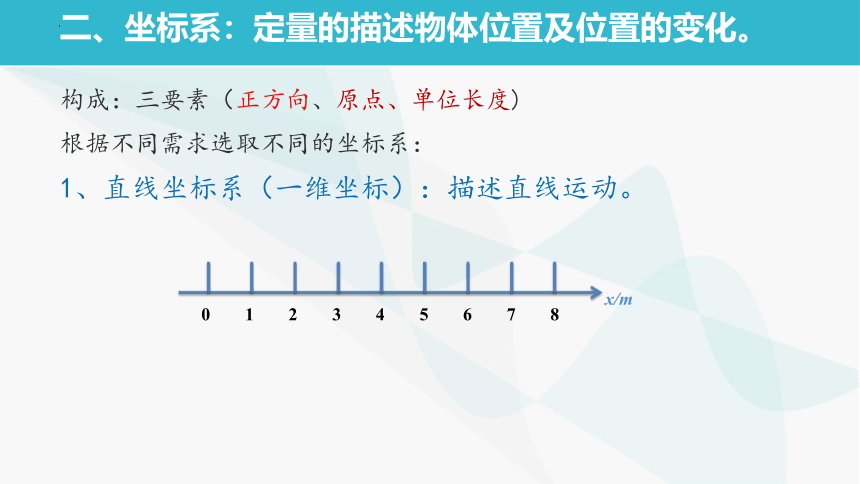

二、坐标系：定量的描述物体位置及位置的变化。
构成：三要素（正方向、原点、单位长度)
根据不同需求选取不同的坐标系：
1、直线坐标系（一维坐标）：描述直线运动。
0
1
2
3
4
5
6
7
8
x/m
新知讲解

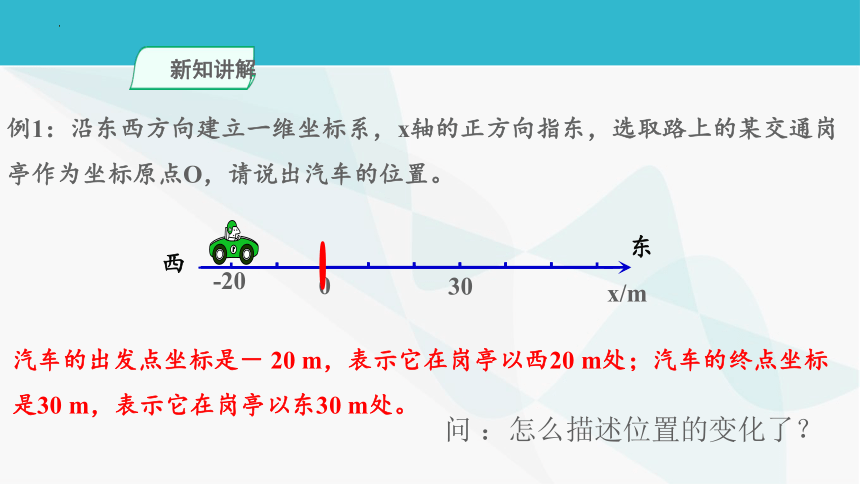

例1：沿东西方向建立一维坐标系，x轴的正方向指东，选取路上的某交通岗亭作为坐标原点O，请说出汽车的位置。
x/m
0
30
-20
东
西
汽车的出发点坐标是－ 20 m，表示它在岗亭以西20 m处；汽车的终点坐标是30 m，表示它在岗亭以东30 m处。
问 ：怎么描述位置的变化了？
二、坐标系

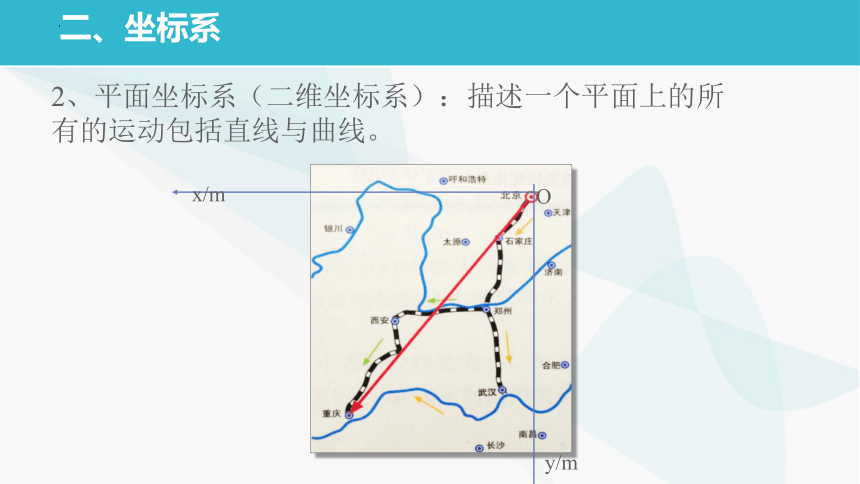

2、平面坐标系（二维坐标系）：描述一个平面上的所有的运动包括直线与曲线。
x/m
y/m
O

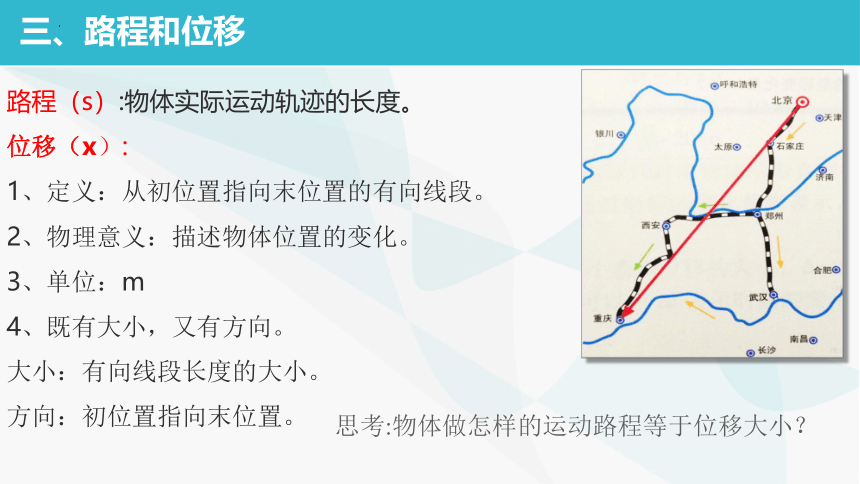

三、路程和位移
路程（s）:物体实际运动轨迹的长度。
位移（x）:
1、定义：从初位置指向末位置的有向线段。
2、物理意义：描述物体位置的变化。
3、单位：m
4、既有大小，又有方向。
大小：有向线段长度的大小。
方向：初位置指向末位置。
思考:物体做怎样的运动路程等于位移大小？
例2、一个人从北京去重庆，可以乘火车，也可以乘飞机，还可以先乘火车到武汉，然后乘轮船沿长江到重庆，如图所示，这几种情况下：
①他的运动轨迹不一样②他走过的路程相同
③他的位置变动是不同的④他的位移是相同的
以上说法正确的是(　　)
A．①② B．③④
C．①④ D．②③
四、标量和矢量
矢量：既有大小又有方向的物理量（位移）。
标量：只有大小，没有方向的物理量。
（路程、温度、质量、密度、体积、电流）
注意：标量永远不可能等于矢量
例5、(多选)下列关于位移(矢量)和温度(标量)的说法中，正确的是(　　)
A．两个运动物体的位移大小均为30 m，则这两个位移一定相同
B．做直线运动的两物体的位移x甲＝5 m，x乙＝－5 m，则两物体位移大小相等
C．温度计读数有正也有负，其正、负号表示方向
D．温度计读数的正、负号表示温度的高低，不能表示方向
五、位移时间图像
描述物体空间位置随时间变化关系的图像就是位移（位置）时间图像，又称x-t图像。
t
x
t
x
位移时间图像上能获得的信息？
某时刻的位置，某段时间的位移。
例6、如图所示，某人沿半径R＝50 m的圆形跑道运动，从A点出发逆时针跑过3/4圆周到达B点，试求由A到B的过程中，此人运动的路程和位移。
例7、一支长150 m的队伍匀速前进，通信兵从队尾前进了300 m后赶到队首，传达命令后立即返回，当通信兵回到队尾时，队伍已前进了200 m，则在此全过程中，通信兵的位移大小和路程分别是多少？
六、打点计时器
电磁打点计时器
电火花打点计时器
永久磁铁
限位孔
纸带
线圈
振针
振片
复写纸
电磁打点计时器工作原理
工作原理
交流与讨论：电磁打点计时器使用低压交流电源工作，想一想能不能使用直流电源，为什么？
电火花计时器工作原理
工作原理
交流与讨论：从原理上考虑，电火花计时器与电磁打点计时器相比，哪个更好些，误差可能会更小？
火花放电
电磁打点计时器 电火花计时器
构造
工作电压 8v左右的交流电 220v的交流电
频率 频率为50Hz，每隔0.02s打一个点 工作原理 振针振动
说明 电火花计时器工作时纸带受阻力较小，系统误差较小，应优先选用。 两种计时器的比较
火花放电
操作步骤
固定打点计时器
安装纸带
先接通电源，再拉纸带，打点结束后立即关闭电源
交流与讨论：为什么先通电，然后才让纸带运动，而不是先让纸带运动后通电？
（1）时间：(电源频率50Hz，每隔0.02秒打一个点)
（2）位移:
0.02
思考：打点计时器打出的纸带可以记录哪些信息
研究纸带 → 研究物体运动
