第二讲　光现象　
第2课时　光现象实验
一、填空题

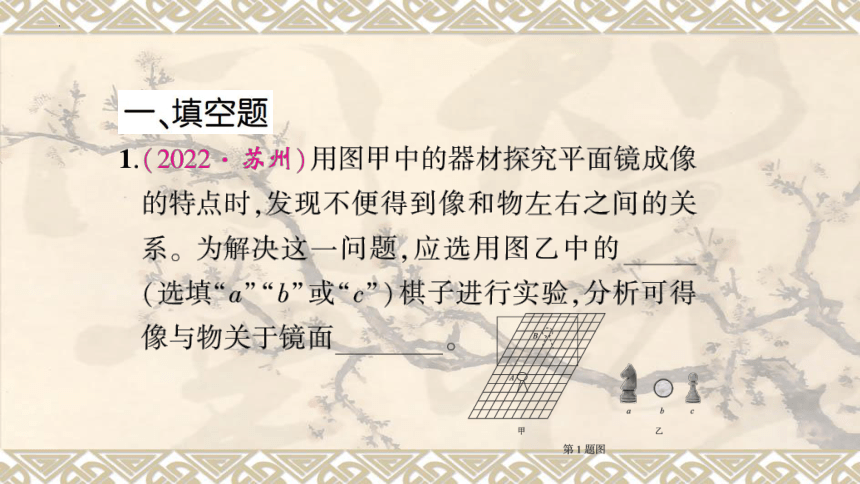

1.(2022·苏州)用图甲中的器材探究平面镜成像
的特点时，发现不便得到像和物左右之间的关
系。为解决这一问题，应选用图乙中的
(选填“a”“b”或“c”)棋子进行实验，分析可得
像与物关于镜面
对称
A
a
b
C
甲
乙
第1题图

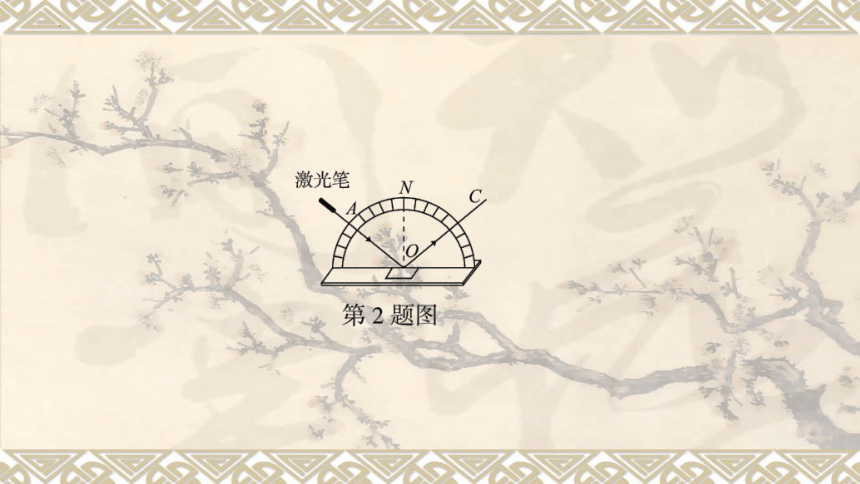

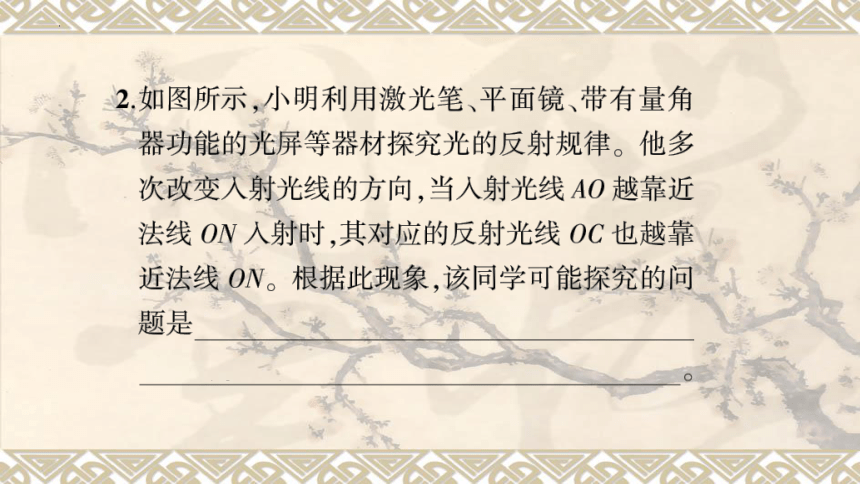

2.如图所示，小明利用激光笔、平面镜、带有量角
器功能的光屏等器材探究光的反射规律。他多
次改变人射光线的方向，当入射光线A0越靠近
法线ON入射时，其对应的反射光线OC也越靠
近法线ON。根据此现象，该同学可能探究的问
题是在光的反射现象中，反射角与入射角的
大小有什么关系
激光笔
W
第2题图
二、选择题

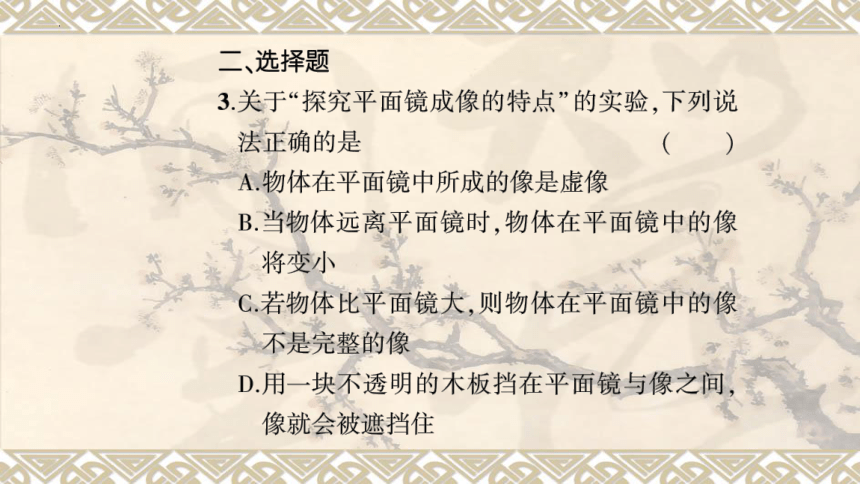

3.关于“探究平面镜成像的特点”的实验，下列说
法正确的是
(A)
A.物体在平面镜中所成的像是虚像
B.当物体远离平面镜时，物体在平面镜中的像
将变小
C.若物体比平面镜大，则物体在平面镜中的像
不是完整的像
D.用一块不透明的木板挡在平面镜与像之间，
像就会被遮挡住
三、实验题

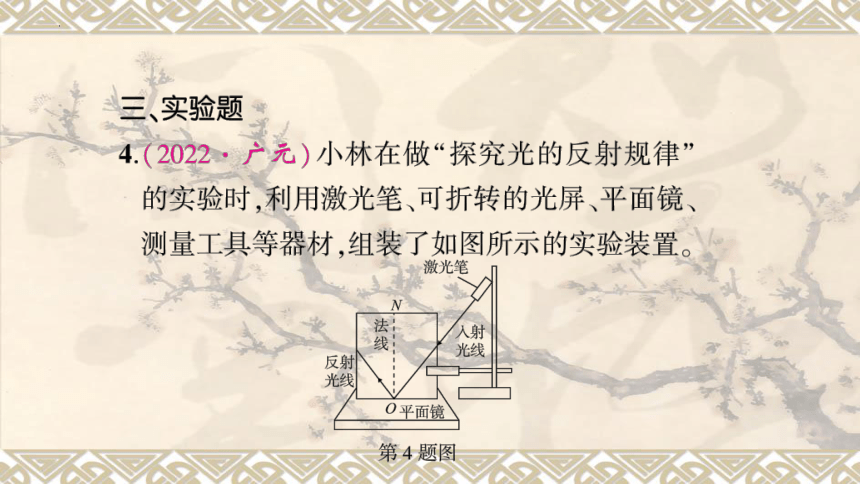

4.(2022·广元)小林在做“探究光的反射规律”
的实验时，利用激光笔、可折转的光屏、平面镜、
测量工具等器材，组装了如图所示的实验装置。
激光笔
N
线
入射
光线
反射
光线
O平面镜
第4题图

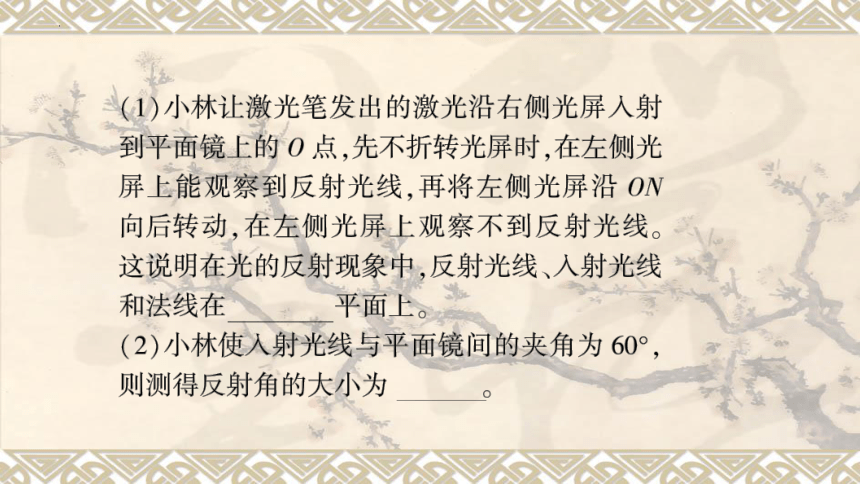

(1)小林让激光笔发出的激光沿右侧光屏入射
到平面镜上的O点，先不折转光屏时，在左侧光
屏上能观察到反射光线，再将左侧光屏沿ON
向后转动，在左侧光屏上观察不到反射光线。
这说明在光的反射现象中，反射光线、入射光线
和法线在
同一平面上。
(2)小林使入射光线与平面镜间的夹角为60°，
测测得反射角的大小为
30°

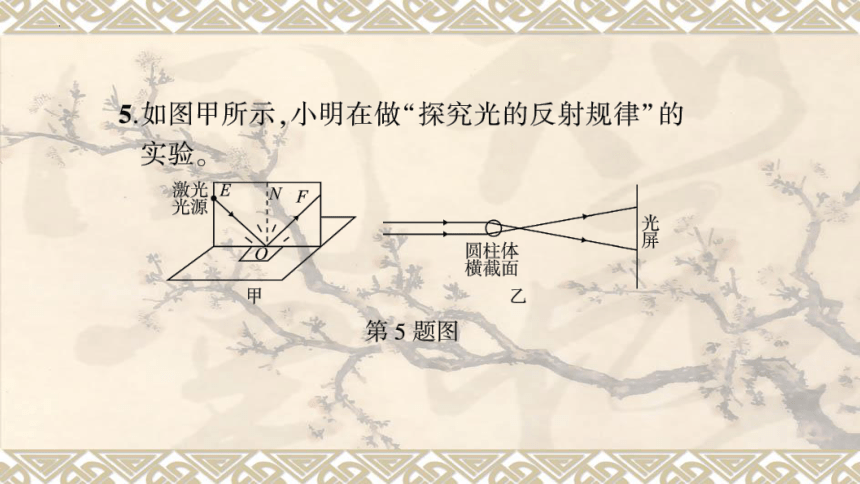

5.如图甲所示，小明在做“探究光的反射规律”的
实验。
激光E
光源
聋
圆柱体
横截面
甲
乙
第5题图

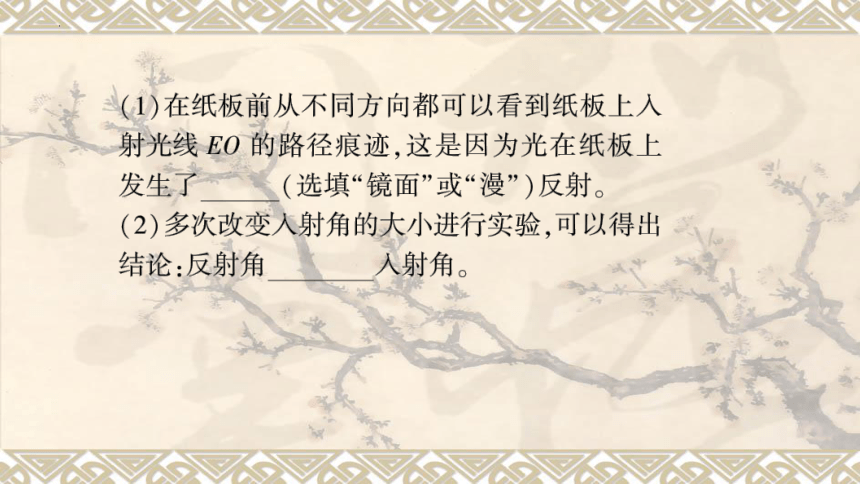

(1)在纸板前从不同方向都可以看到纸板上入
射光线EO的路径痕迹，这是因为光在纸板上
发生了漫（选填“镜面”或“漫”）反射。
(2)多次改变入射角的大小进行实验，可以得出
结论：反射角等于人射角。
(3)小明发现实验中所用的激光垂直照在光屏
上时形成的不是一个点而是一条直线，这样使
实验中更容易观察光路。他很好奇这是如何做
到的，于是拆开激光笔，如图乙所示，一束很细
的激光发射出来后通过一个透明的圆柱体，由
于圆柱体对光有
会聚
(选填“会聚”或“发
散”)作用，最终使激光在光屏上展开得很宽。
