5.1 传感器及其工作原理

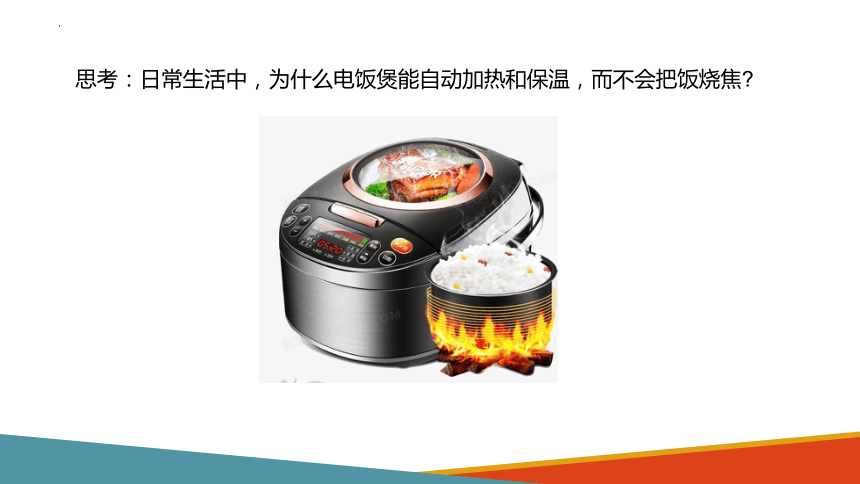

思考：日常生活中，为什么电饭煲能自动加热和保温，而不会把饭烧焦
一、什么是传感器

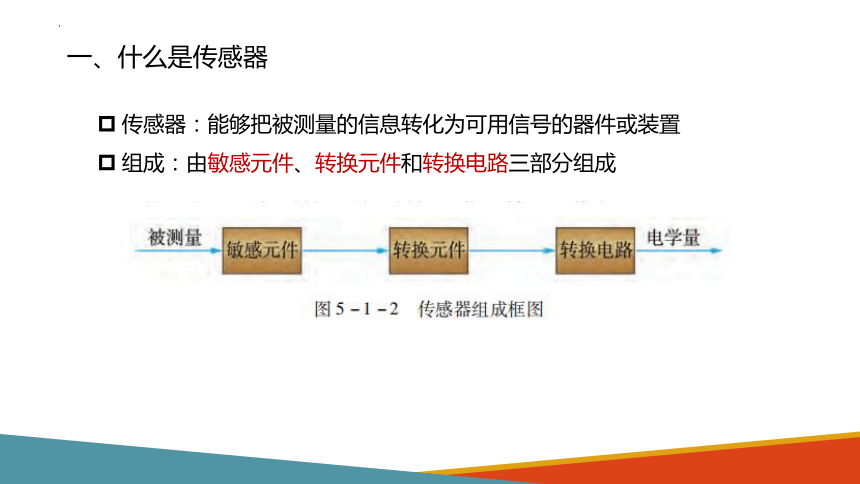

传感器：能够把被测量的信息转化为可用信号的器件或装置
组成：由敏感元件、转换元件和转换电路三部分组成
一、什么是传感器

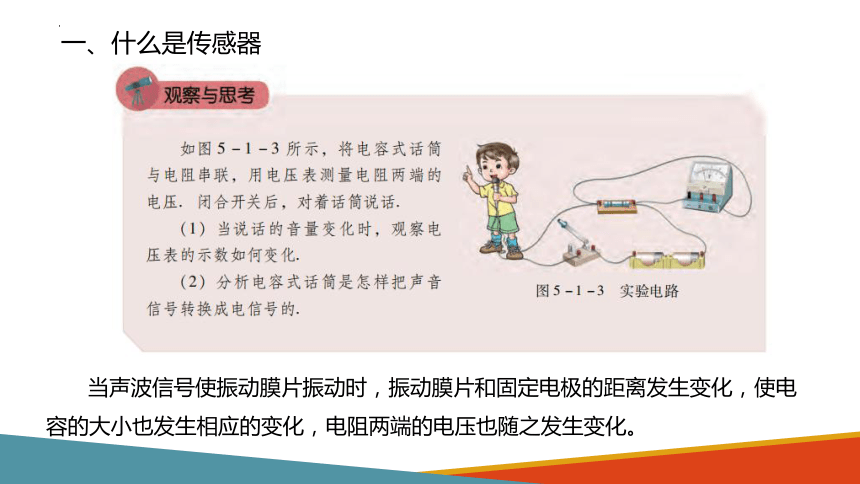

当声波信号使振动膜片振动时，振动膜片和固定电极的距离发生变化，使电容的大小也发生相应的变化，电阻两端的电压也随之发生变化。
一、什么是传感器
二、传感器的分类

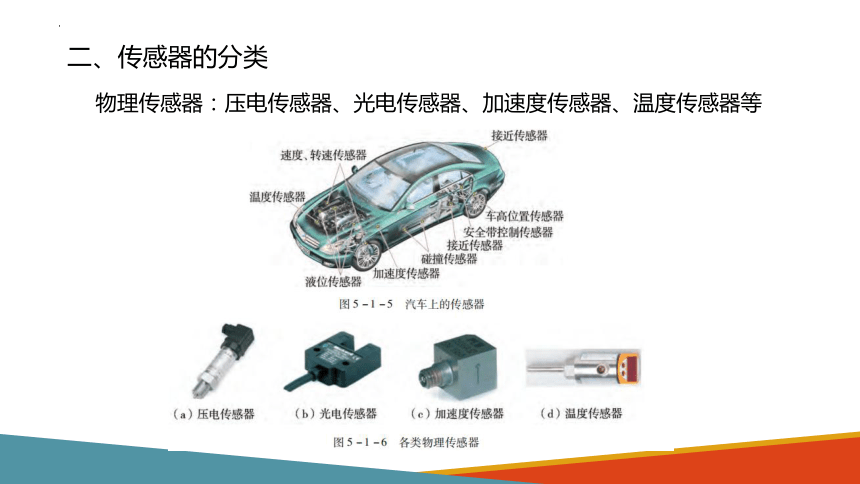

物理传感器：压电传感器、光电传感器、加速度传感器、温度传感器等
化学传感器：半导体气体传感器、湿敏传感器、离子传感器等
二、传感器的分类
生物传感器：酶传感器、细胞传感器、免疫传感器
二、传感器的分类
三、温度传感器的原理
温度传感器：一种将温度变化转换为电学量变化的装置，它通过测量传感器元件的电学量随温度的变化来实现温度的测量。
热敏电阻是利用半导体材料的阻值随温度的变化而变化的特性来实现温度测量。
实验中选用不同的热敏电阻，可能呈现出不同的温度特性。根据温度特性的不同，热敏电阻可分为三类:
正温度系数热敏电阻，它的阻值随温度的上升而增加;
负温度系数热敏电阻，它的阻值随温度的上升而下降;
临界温度系数热敏电阻，它的阻值在很小的温度范围内急剧下降
三、温度传感器的原理
四、光电传感器的原理
光电传感器：能够感受光信号，并按照一定规律把光信号转化成电信号的传感器。
四、光电传感器的原理
实验表明，无光照射时，光敏电阻的阻值较大；
有光照射时，光敏电阻的阻值较小.并且随光照的增强而减小。
1、关于传感器的作用，下列说法正确的是(　　)
A.传感器一般是把非电学量转换为电学量或转换为电路的通断
B.传感器一定是把非电学量转换为电路的通断
C.传感器把非电学量转换为电学量是为了方便进行测量、传输、处理和控制
D.电磁感应是把磁学量转换成电学量，所以电磁感应也是传感器
AC
2、许多牛奶制品中被检测出化学原料三聚氰胺。在多种检测三聚氰胺的方法中有一种“酶标法检测”，这种检测方法使用的传感器，应为传感器中的哪一类(　　)
A.物理传感器
B.化学传感器
C.生物传感器
D.温度传感器
C
3、额温枪的原理是通过传感器接收红外线得出感应温度数据。某同学在实验室中用图1所示电路验证额温枪测量温度的准确性，已知电源电动势E＝1.5 V，内阻忽略不计，R0＝15 Ω，热敏电阻的阻值与温度的关系如图2所示，则：
(1)温度越高时，电压表示数________(填“越大”或“越小”)；
(2)闭合开关后，发现电压表示数为0.45 V，
则热敏电阻此时的温度为_________________________℃(保留1位小数)。
越大
40.0(39.8～40.0均可)
