(共29张PPT)
观察与思考
乒乓球为什么不会掉下来呢？
观察与思考
第4节 流体压强与流速的关系
第九章 压强

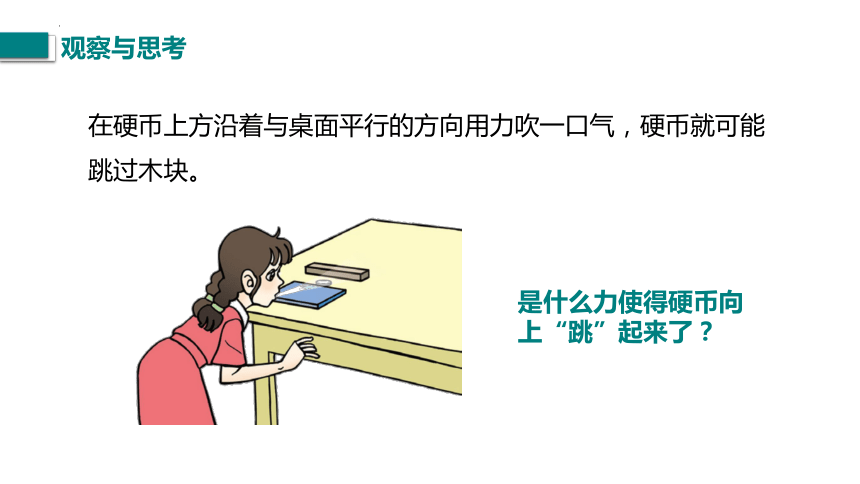

在硬币上方沿着与桌面平行的方向用力吹一口气，硬币就可能跳过木块。
观察与思考
是什么力使得硬币向上“跳”起来了？
流体
物理学中把具有流动性的液体和气体统称为流体。
水
空气
流体

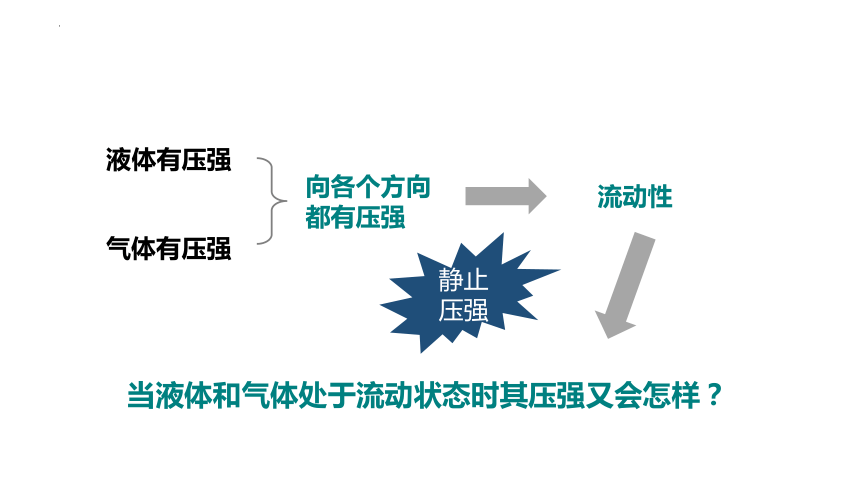

向各个方向都有压强
流动性
液体有压强
气体有压强
静止压强
当液体和气体处于流动状态时其压强又会怎样？

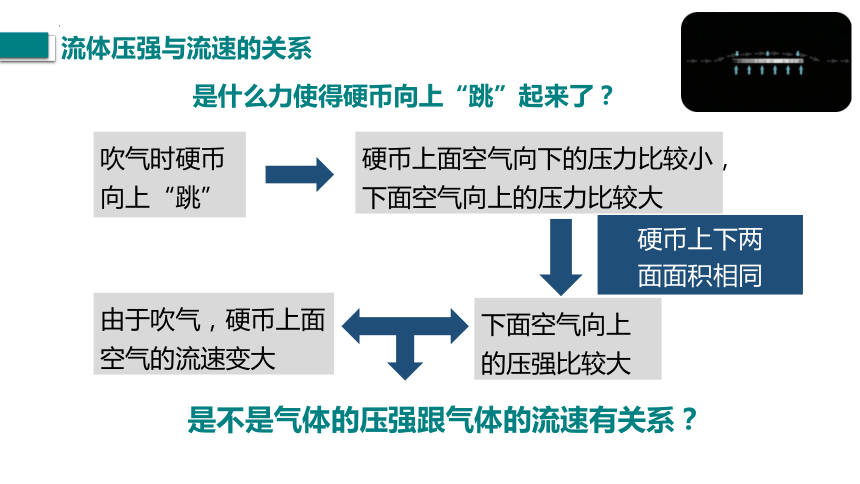

吹气时硬币向上“跳”
硬币上面空气向下的压力比较小，下面空气向上的压力比较大
下面空气向上的压强比较大
硬币上下两
面面积相同
由于吹气，硬币上面空气的流速变大
是不是气体的压强跟气体的流速有关系？
流体压强与流速的关系
是什么力使得硬币向上“跳”起来了？
流体压强与流速的关系
流体压强与流速的关系

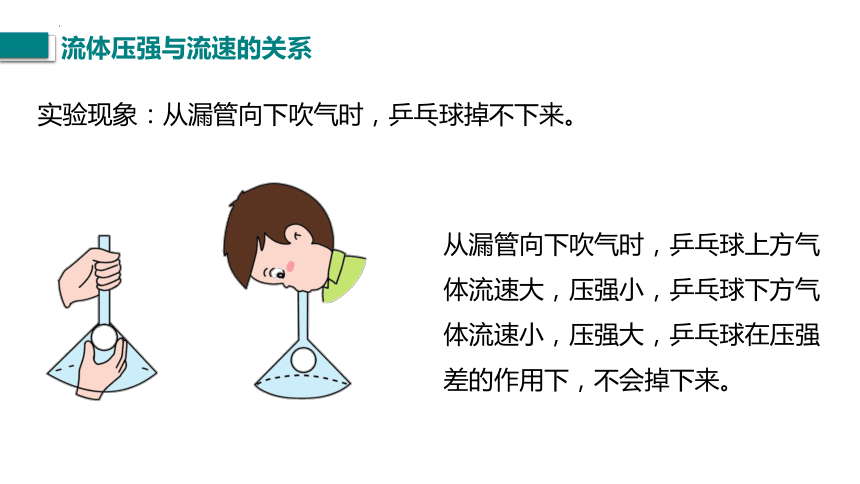

实验现象：从漏管向下吹气时，乒乓球掉不下来。
从漏管向下吹气时，乒乓球上方气体流速大，压强小，乒乓球下方气体流速小，压强大，乒乓球在压强差的作用下，不会掉下来。
流体压强与流速的关系
实验现象：在两张纸之间向下吹气，观察到两张纸向中间靠拢。
吹气时，两张纸之间的空气流速大，压强小，外侧空气流速小，压强大，纸在压力差的作用下向中间靠拢。
流体压强与流速的关系
流体压强与流速的关系
实验现象：向两个漂浮的瓶盖间冲水，两瓶盖向中间靠拢。
两瓶盖中间水流速度大，压强小，外侧水流速小，压强大，两瓶盖在压力差的作用下向中间靠拢。
流体压强与流速的关系
结论：在气体中，流速越大的位置压强越小。
知识点 流体压强与流速的关系
例1　小红和小明在探究流体压强与流速的关系时，动手做了图1所示的四个实验。
图1
(1)请你帮他们将实验结果填入表格。
实验序号 实验现象 流速大的位置 压强大的位置
① 硬币向上跳起 ______________ ______________
② 两张纸向中间靠拢 ______________ ______________
③ ______________________ A管上方 瓶内液面上方
④ ______________________ 乒乓球上方 乒乓球下方
硬币上方
硬币下方
两张纸中间
两张纸外侧
A管中的水面上升
乒乓球没有掉下来
(2)分析：物体在空气压力的作用下偏向流速__________的位置，表明物体在流速大的一侧受到流体对它的压力较__________，而物体两侧的受力面积相同，所以可以得出结论：在气体和液体中，流速越大的位置，压强越__________。(均选填“大”或“小”)
大
小
小
知识点拨　1.流体包括气体和液体，都遵守流体压强与流速的关系，流速越大的位置，压强越小。
2．使流体流速变大的原因一般有：①类似吹气的方法使流体流速变快；②高速运动的物体带动周围流体流速变快；③流体流过凸起物体表面、路径收窄处等地方时流速变大。
思考：
几十吨重的飞机为什么能够腾空而起？你观察过飞机的机翼吗？它的横截面是什么形状的？
飞机的升力
飞机上升的原因
机翼上、下表面的压强差是产生升力的原因。
草原犬鼠的“空调”洞穴
生活中有关流体压强与流速关系的现象
列车进站
地铁站台安装屏蔽门
铁路旁有防护网
知识点 流体压强与流速关系的应用
例2　如图2所示，太阳能飞机的机翼上表面凸起，可使飞行过程中机翼上表面的空气流速较________，压强较________(前两空均选填“大”或“小”)，从而形成向________(选填“上”或“下”)的升力。
图2
大
小
上
例3　如图3所示，有些跑车在车尾安装了一种“气流偏导器”。由于“气流偏导器”上表面平直，下表面呈弧形凸起，当跑车高速行驶时，流过它上方的空气速度比下方的空气速度________，此时，上方空气压强比下方空气压强________(前两空均选填“大”或“小”)，这样，“气流偏导器”受到一个向________
(选填“上”或“下”)的压力，从而使车轮
抓紧地面。
图3
小
大
下
知识点拨　飞机机翼形状上凸下平，相同时间内，气流通过上、下表面的路程不同，因此流速不同，使上、下表面存在压强差，因而有压力差，产生向上的升力。
物理学中把具有流动性的液体和气体统称为 ________
流体压强与流速的关系：在气体和液体中，流速越大的位置压强越 ________
飞机的升力：机翼的表面上凸下平，上方气流的速度比下方的 ________，气流对机翼下表面的压强较 ________，因此在机翼的上、下表面存在压强差，因而有压力差，产生了飞机的升力
流体压强
流体
小
大
大
1．如图所示，当从管的一端吹气时，A管中的液面会下降，B管中的液面会上升。下列现象产生的原理与此实验原理不同的是（　　）
A．大风把茅草屋顶掀翻
B．高铁错车时，会自动向中间靠拢一些
C．用抽水机把井中的水抽上来
D．外面刮风时窗帘飘向窗外
随堂训练
C
2．一辆轿车在水平平直公路上高速行驶，如图所示（　　）
A．轿车上表面空气流速小压强大
B．轿车上表面空气流速大压强小
C．轿车行驶过快，可能飞离地面
D．轿车对地面的压力等于重力
B
3．如图所示，把长约20cm的饮料吸管从中部剪开（但不要彻底剪断）并弯折过来，将其中一段吸管A插在盛水的烧杯中，从另一段吸管B的管口用力吹气，水将从A管的管口喷出，且呈雾状，这是因为吹气时（　　）
A．A管上端附近气体的压强变大
B．A管上端附近气体的压强变小
C．烧杯中吸管外的水面上气体的压强变大
D．烧杯中吸管外的水面上气体的压强变小
B
