3.2 计算机网络

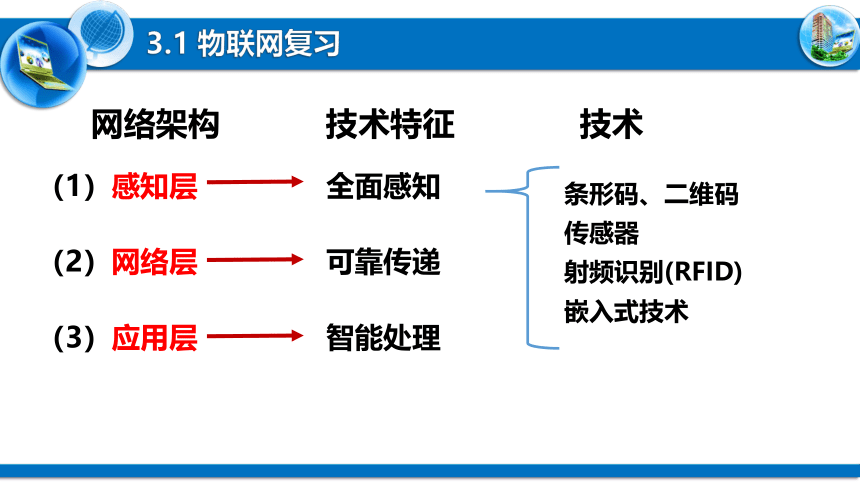

3.1 物联网复习
（1）感知层 全面感知
（2）网络层 可靠传递
（3）应用层 智能处理
网络架构 技术特征 技术
条形码、二维码
传感器
射频识别(RFID)
嵌入式技术

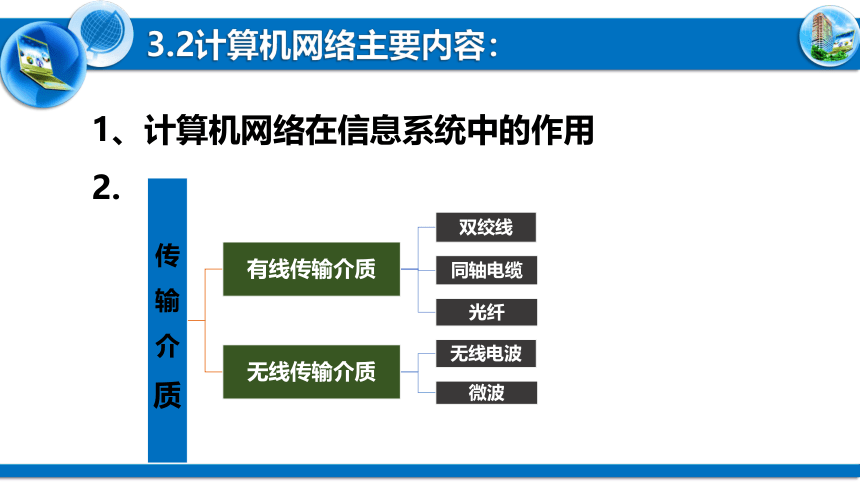

3.2计算机网络主要内容：
1、计算机网络在信息系统中的作用
2.
一、计算机网络在信息系统中的作用
【项目练习】快速阅读教材P71-74，并观察右图，分析计算机网络在校园消费系统起到什么作用，并说一说你的判断依据。
数据传输
资源共享
分布式处理
计算机网络
1.概念：
多台地理上分散的独立计算机系统遵循约定的通信协议，通过传输介质和网络设备互相连接起来，实现数据通信、资源共享的系统。
2.分类（按覆盖范围分）：
局域网（LAN）
城域网（MAN）
广域网（WAN）
分析下列案例所属的网络类别：
工厂、机房、办公室
武隆区各学校之间的网络
国内与国外之间的网络
一、传输介质
传输介质 传输速率 传输距离 抗干扰性
双绞线 4-1000Mbps 100m内 较弱
同轴电缆 10Mbps-450Mbps 185-500m 比双绞线强
光纤 100Gbps 6-8km 不受电磁信号干扰
无线电波 几百千米以上 弱
微波 几百kbps（取决于频率高低） 50-100km 抗干扰能力差，
受天气影响大
【材料一】完成教材p71表3-2的填写。

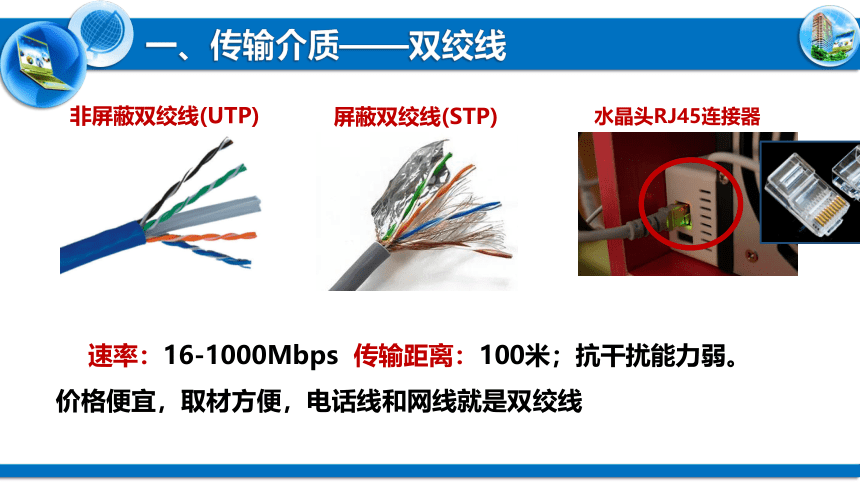

一、传输介质——双绞线
屏蔽双绞线(STP)
非屏蔽双绞线(UTP) 　　　　　　　　
水晶头RJ45连接器
速率：16-1000Mbps 传输距离：100米；抗干扰能力弱。 价格便宜，取材方便，电话线和网线就是双绞线
一、传输介质——同轴电缆
　细缆和粗缆
基带同轴电缆分为细缆 传输距离185m、粗缆 传输距离500m
宽带同轴电缆
速率：10Mbps-450Mbps； 传输距离：185-500m；
抗干扰能力比双绞线强。
BNC连接器

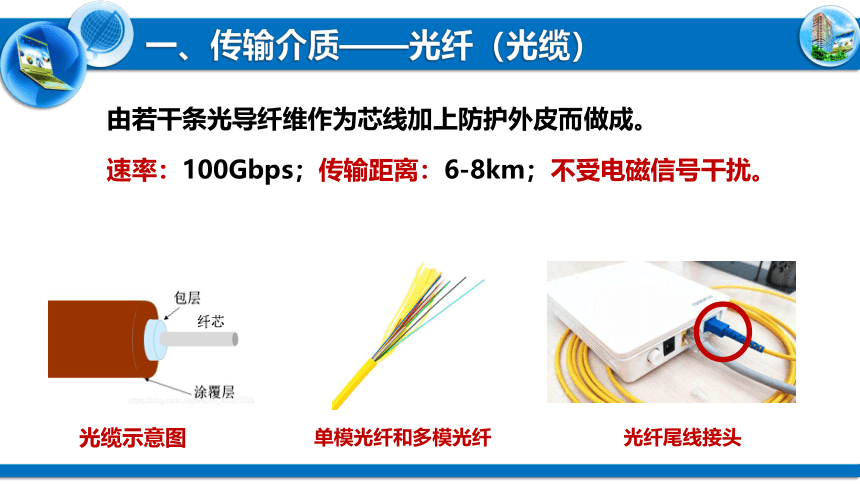

一、传输介质——光纤（光缆）
由若干条光导纤维作为芯线加上防护外皮而做成。
速率：100Gbps；传输距离：6-8km；不受电磁信号干扰。
光缆示意图　　　　　　　　　　　
光纤尾线接头
单模光纤和多模光纤
【电磁波】
一、传输介质——无线传输介质
一、传输介质——无线传输介质

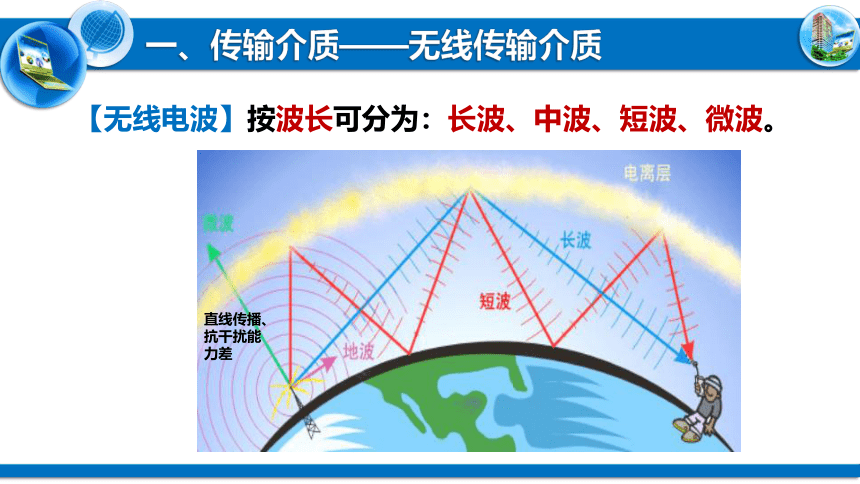

【无线电波】按波长可分为：长波、中波、短波、微波。
一、传输介质——无线传输介质
直线传播、抗干扰能力差
一、传输介质——无线传输介质
传输介质 传播方式 传输距离 抗干扰性 应用
无 线 电 波 长波 地波 >10000km 强 舰船、飞机导航
中波 天波和地波 几百-几千km 中 本地广播电台
远距离通信
短波 天波 微波 直线传播 几十-两百km 差 电视、雷达、导航
【微波】波长短、频率较高的电磁波
一、传输介质——无线传输介质
两个地面站之间传送、
距离：50 -100 km
速率低，几百kb/s
地球
卫星微波通信
地面微波通信
36,000
公里
与地面站相对固定位置
使用3个卫星覆盖全球
传输距离远、传输延迟时间长
二、网络协议
材料二【网络传输协议】计算机网络中互相通信的对等实体之间交换信息时所必须遵守的规则的集合。
TCP/IP协议：传输控制协议/网际协议。是一个由TCP和IP协议以及其他一百多个协议构成的TCP/IP协议簇。
协议类型 相同点 不同点
HTTP 实现网络上超文本内容的传输 明文传输信息
HTTPS 加密传输信息
FTP 实现网络上文件的传输 明文传输数据
FTPS 加密传输数据
三、带宽与下载速度
【材料三】
带宽：单位时间内能传输的数据量。
带宽单位是比特/秒（bit/s、b/s 、bps）
下载软件单位：字节/秒（Byte/s，B/s）
1Byte = 8 bit，即1B = 8b
1B/s = 8b/s
1KB = 1024B，1Kb = 1024b
1MB = 1024KB，1Mb = 1024Kb
三、带宽与下载速度
【材料三】完成练习：
小智父母为了让小智更流畅地看网课，安装了百兆宽带，请问小智下载某软件的下载速度大约是多少B/s？
100Mb/s=100M / 8b/s=12.5MB/s
下载软件单位 1B/s = 8b/s 带宽单位
一、计算机网络在信息系统中的作用
【项目练习】请阅读教材p73的相关内容，思考教材P70 图3-15校园消费信息系统中资源共享了哪些硬件和软件资源，并填写表3-3：
硬件资源
软件资源
数据资源
信道资源
交换机、服务器、自助挂失机、
发卡器、存款机、PC服务端、
补贴机、收费机、转存机、
操作系统、数据库管理系统、系统开发支撑软件等
数据库文件、数据库、文档资料、数据报表
网线、光纤
3 资源共享
计算机网络资源
软件资源
硬件资源
数据资源
信道资源
计算机
大容量存储设备
外部设备
应用软件
工具软件
系统开发软件
...
文件、文档
数据
双绞线、光纤
优势：（1）方便了数据、软件和硬件的统一管理。
（2）提高了管理效率，降低了运作成本。
（3）使得信息系统得到广泛的应用。
3 分布式处理
将不同地点的，或具有不同功能的，或拥有不同数据的多台计算机，通过网络连接起来，在控制系统的统一管理控制下，协调地完成大规模信息处理任务的计算机系统。
（1）分担负荷，均衡负载，提高处理问题的实时性，提高系统的可靠性和可用性。
（2）利用计算机网络可以将许多计算机连成具有高性能的分布式计算机系统，使它具有解决复杂问题的能力。
思考：为什么要采用分布式处理？
1.生活中，人们通过计算机网络进行信息交流，这主要体现了计算机网络在信息系统中起到的作用是( ）
A.资源共享 B.数据交换 C.数据传输 D.分布式处理
2.大型的信息系统将不同地点的，或具有不同功能的，或拥有不同数据的多台计算机，通过网络连接起来，在控制系统的统一管理控制下，协调地完成大规模信息处理任务。这体现了计算机网络的( )作用。
A.数据传输 B.资源共享 C.集中处理 D.分布式处理
课堂练习—《活动册》P60-63
C
D
3.2计算机网络总结：
1、计算机网络在信息系统中的作用
2.
数据传输
资源共享
分布式处理
3.3 组建小型无线网络
高中信息技术 必修2
本节主要内容：
1、无线网络的接入方式。
2、无线网络的设备功能与选型。
3、拓展知识：IP地址分类与组成。
3.3组建小型无线网络
（1）图中的手机、平板电脑、笔记本电脑等移动终端是通过什么途径联网的？
（2）组建小型无线网络一般需要哪些设备和材料？
（3）使用无线网络有哪些优势？
无线接入
无线路由器、计算机、移动终端
（1）成本低廉（2）安装简单（3）使用方便（4）获取信息便捷
无线网络常见接入方式
（1）移动互联网接入
（2）Wi-Fi接入
（3）蓝牙技术（Bluetooth Technology）
（4）红外数据传输（IrDA）
1、移动互联网接入
由于移动互联网覆盖范围广，信号相对稳定，移动通信中的3G、4G、5G移动互联网络成为人们接入无线网络的重要方式。
中国移动：谨防电信诈骗!
中国电信：小心移动支付陷阱!
中国联通：谨防移动支付中的电信诈骗!
2.Wi-Fi接入
Wi-Fi（Wireless Fidelity）接入
Wi-Fi为IEEE定义的一个无线网络通信的工业标准（IEEE802.11），
特点: 传输速率较高、传输距离较长、保密性好、通信可靠等。
3、蓝牙技术
蓝牙技术（Bluetooth Technology）是一种短距离、低成本的无线接入技术，主要应用于近距离的数据传输业务。
蓝牙具有足够高的抗干扰能力，设备简单，性能优越。蓝牙无线传输的主要特点有传输距离短，支持语音和数据通信，价廉易用
蓝牙耳机
蓝牙鼠标
蓝牙键盘
蓝牙音箱等产品
4、红外数据传输（IrDA）
指采用红外线传递数据的技术，常见于生活中电器与遥控器之间的通信以及红外感应设备。因为红外线波长较短，衍射能力较差，所以其传输要求点与点之间没有障碍物。
在手机、笔记本电脑、平板电脑上一般装有红外线传输接口。
无线网络设备
无线网络设备
路由器
无线网卡
调制解调器
交换机
1、无线网卡
是采用无线信号进行数据传输的设备，其作用是将计算机或移动终端与计算机网络建立连接并进行数据传输。
现在的移动终端设备一般都自带无线网卡,不需要另外安装。USB无线网卡可以安装在笔记本电脑或其他含USB接口的移动终端甚至台式计算机上，台式计算机还可以安装PCI无线网卡,而PCMCIA网卡为笔记本电脑专用的网卡。
外置天线USB无线网卡
PCI无线网卡
PCMCIA接口网卡（已被淘汰）
2、路由器（Router）
是用于不同网络间的连接设备，它会根据信道的情况自动选择和设定路由，以最佳路径、按前后顺序发送信号。因此，路由器具有判断网络地址和选择IP路径的作用。
无线路由器一般应用于家庭和小型办公网络,可以直接和ADSL Modem相连,且可以实现自动拨号接入互联网。
普通有线路由器
无线路由器
会考练习
1、图是无线路由器的示意图，其中WAN接口可用于连接（ ）其中LAN接口可用于连接（ ）
A 鼠标 B 键盘 C 交换机 D 外网设备
2、其中连接WAN接口使用的网络传输介质是（ ），连接LAN接口使用的网络传输介质是（ ）
A 双绞线 B 光纤 C 同轴电缆 D 电线
WAN接口用于连接：
外网设备 、调制解调器 、双绞线
LAN接口用于连接：
内网设备，如交换机 、计算机、笔记本电脑 、双绞线
D
C
A
A
3、调制解调器
调制解调器（Modem）是一种可以将数字信号调制转换为模拟信号，又能将模拟信号解调转换为数字信号的一种装置。若想通过电话线把计算机接入互联网，就必须使用调制解调器来“翻译”这两种不同的信号。调制解调器有内置和外置。
ADSL Modem
数字信号
模拟信号
调制
解调
4、交换机
交换机（Switch）是一种在通信系统中完成信息交换的设备，它的作用可以简单地理解为将一些机器连接起来组成一个局域网，并为接入交换机的任意两个网络节点提供独享的电信号通路。交换机利用物理地址来确定转发数据的目的地址。
知识拓展
计算机网络的拓扑结构就是在计算机网络中，将主机和终端抽象为点，将通信介质抽象为线，形成点和线组成的图形，使人们对网络整体有明确的全貌印象。
星型拓扑结构
星型拓扑结构：网络中的各节点连接到一个中央节点（又称中央转接站，一般是集线器或交换机）上，由该中央节点向目的节点传送信息。
优点：
控制简单、故障诊断和隔离容易、方便服务。
缺点：
中央节点一旦发生故障，则全网受影响。
需要耗费大量的电缆，安装、维护的工作量也骤增。
各站点的分布处理能力较低。
总线型拓扑结构
总线型拓扑结构简称总线拓扑，它是将网络中的各个节点设备用一根总线挂接起来，实现计算机网络的功能。
优点：
网络结构简单，节点的插入、删除较方便，易于网络扩展。
设备少、造价低，安装和使用方便。
具有较高的可靠性。
缺点：
总线传输距离有限，通信范围受到限制。
故障诊断和隔离比较困难。
易于发生数据碰撞，线路争用现象比较严重。
环型拓扑结构
环型拓扑结构：是使用公共电缆组成一个封闭的环,各节点直接连到环上,信息沿着环按一定方向从一个节点传送到另一个节点。环接口一般由发送器、接收器、控制器、线控制器和线接收器组成。
优点：
（1）电缆长度短，只需要将各节点逐次相连。
（2）所有站点都能公平访问网络的其他部分，网络性能稳定。
缺点：
（1）节点故障会引起全网故障，是因为数据传输需要通过环上的每一个节点，如某一节点故障，则引起全网故障。
（2）节点的加入和撤出过程复杂。
（3）介质访问控制协议采用令牌传递的方式，在负载很轻时信道利用率相对较低。
树型拓扑结构
树型拓扑结构：实际上是星型拓扑的发展和补充，为分层结构，具有根节点和各分支节点，适用于分支管理和控制的系统。树型拓扑结构是网络节点呈树状排列，整体看来就象一棵朝上的树。
树型拓扑具有较强的可折叠性，非常适用于构建网络主干，还能够有效地保护布线投资。一般采用光纤作为网络主干，用于军事单位、政府单位等上下界限相当严格和层次分明的网络结构。
优点：
易于扩展，易于隔离故障。
缺点：
若根节点出现故障，也会引起全网不能正常工作。
网状型拓扑结构
网状型拓扑结构：这种拓扑结构主要指各节点通过传输线互联连接起来，并且每一个节点至少与其他两个节点相连。
优点：
节点间路径多，碰撞和阻塞减少。
局部故障不影响整个网络，可靠性高。
缺点：
网络关系复杂，建网较难，不易扩充。
网络控制机制复杂，必须采用路由算法和流量控制机制。
IP地址
IP地址是指互联网协议地址（Internet Protocol Address，又译为网际协议地址），它为互联网上的每一个网络和每一台主机分配一个逻辑地址，以此来屏蔽物理地址的差异。
IP地址由网络ID与主机ID两部分组成，同一个物理网络上的所有主机都使用同一个网络ID，网络上的一个主机（包括网络上的工作站、服务器和路由器等）有一个主机ID与其对应。
IPv4（目前使用的） 由32位二进制数构成 IP地址资源分配不均衡
IP地址资源短缺
IPV6（未来发展） 由128位二进制数构成 有效解决地址短缺问题
增加网络安全机制
IP地址
IPv4由32位二进制数构成 11000000101010001001111010110100
（1）用点.分为4段十进制数 （2）每个数取值范围：0~255 （00000000-11111111） 11000000 . 10101000 . 10011110 . 10110100
192. 168 . 158. 180
例题、以下属于合法的IP地址的是（ ）
A 192.168.5.250 B 192.168.258.1
C 202，163，100，5 D 192.168.1.20.3
IP地址的分类
类别 最大网络数 IP地址范围 最大主机数 默认子网掩码 应用
A 126 （27-2) 0.0.0.0--126.255.255.255 16777214 255.0.0.0 大量主机网络少的大型网络
B 16384 (214) 128.0.0.0--191.255.255.255 65534 （216-2） 255.255.0.0 国际性大公司
和政府机关
C 2097152 (221) 192.0.0.0--223.255.255.255 254 （28-2） 255.255.255.0 主机少网络多的小型网络，小公司，校园，研究机构等
D 224.0.0.0--239.255.255.255 广播地址 E 240.0.0.0--255.255.255.255 保留地址 IP地址配置
【网上邻居】--【本地连接】右击属性--
选中【Internet协议（TCP/IP）】--属性
IP地址配置
IP地址：唯一标识网络中主机地址，用点分四位十进制数
子网掩码：任意两主机是否在同一网络，结合IP地址区分网络位和主机位
默认网关：路由器的IP地址
首选DNS服务器(P)
备选DNS服务器(A)
DNS(域名解析系统)是域名转换成IP地址的服务器由当地运行商提供
3.3总结
无线网络设备
路由器
无线网卡
调制解调器
交换机
（1）移动互联网接入
（2）Wi-Fi接入
（3）蓝牙技术
（4）红外数据传输（IrDA）
无线网接入方式
IPV4 32位二进制数 用点.分为4段十进制数，每个数取值0~255
IPV6 128位二进制数 冒号：分8段十六进制
