静电屏蔽
静电屏蔽

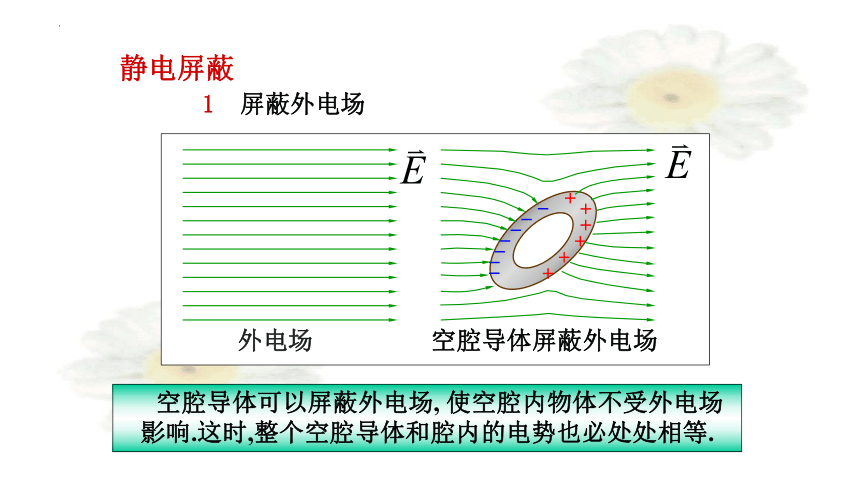

1　屏蔽外电场
外电场
空腔导体可以屏蔽外电场, 使空腔内物体不受外电场影响.这时,整个空腔导体和腔内的电势也必处处相等.
空腔导体屏蔽外电场
接地空腔导体
将使外部空间不受
空腔内的电场影响.
问：空间各部分的电场强度如何分布 ？
接地导体电势为零

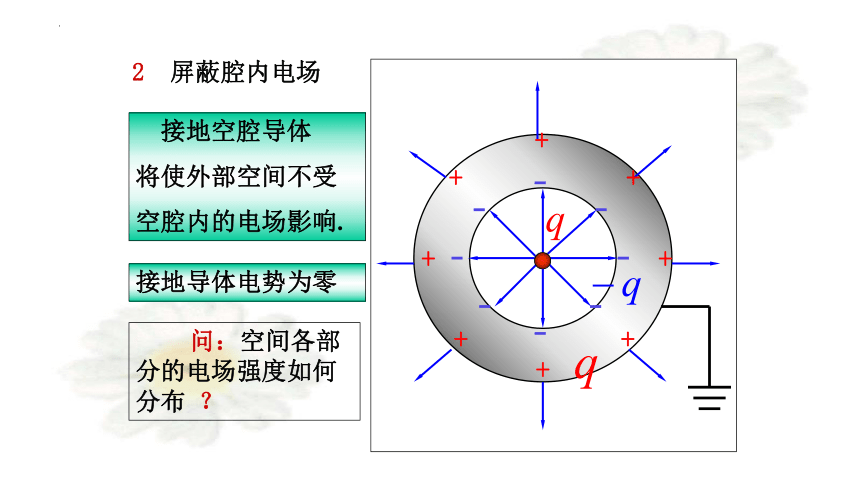

2　屏蔽腔内电场
+
+
+
+
+
+
+
+

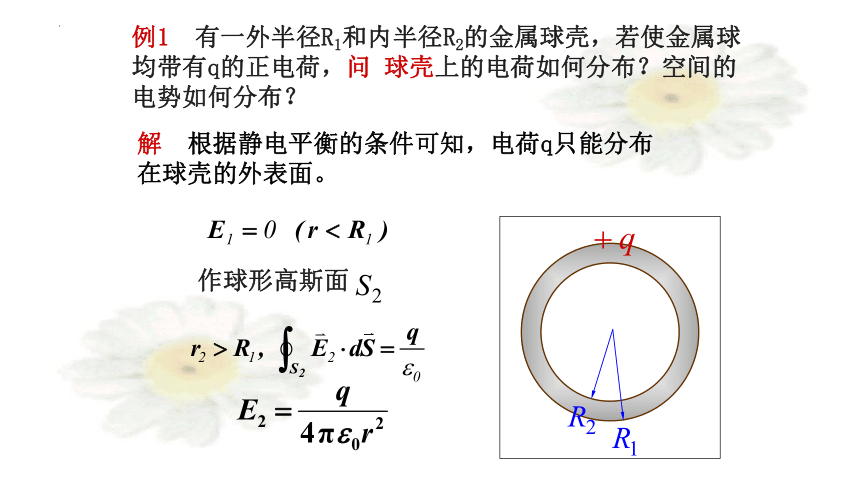

例1 有一外半径R1和内半径R2的金属球壳，若使金属球均带有q的正电荷，问 球壳上的电荷如何分布？空间的电势如何分布？
解 根据静电平衡的条件可知，电荷q只能分布在球壳的外表面。
作球形高斯面

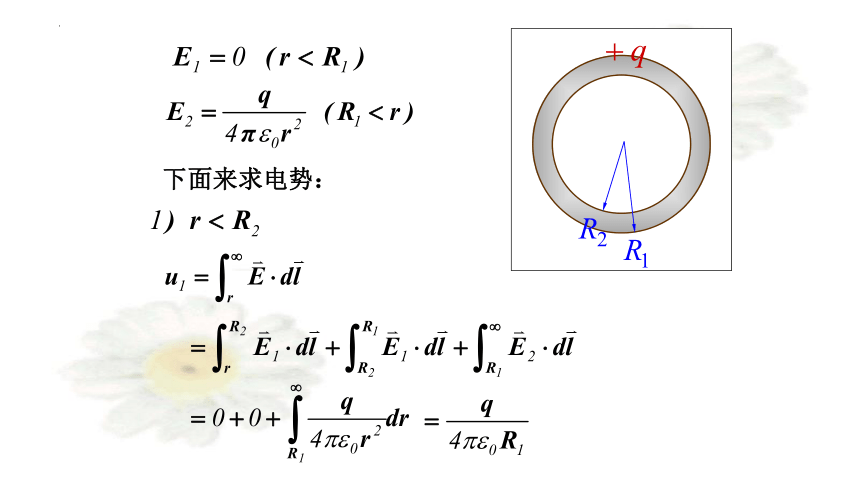

下面来求电势：
例2 若在上题的球壳中放入一半径 R3的同心金属球，若使球壳和金属球均带有q的正电荷，问 两球体上的电荷如何分布？球心的电势为多少？
解 根据静电平衡的条件求电荷分布
作球形高斯面
作球形高斯面
根据静电平衡条件
例3 .无限大的带电平面的场中平行放置一无限大金属平板, 求：金属板两面电荷面密度。
解:
设金属板面电荷密度
由静电平衡条件和电荷守恒:
P50 例：9.23
+ + + + +
- - - - -
+ + + + + + + + +
- - - - - - - - -
+ + + + +
- - - - -
