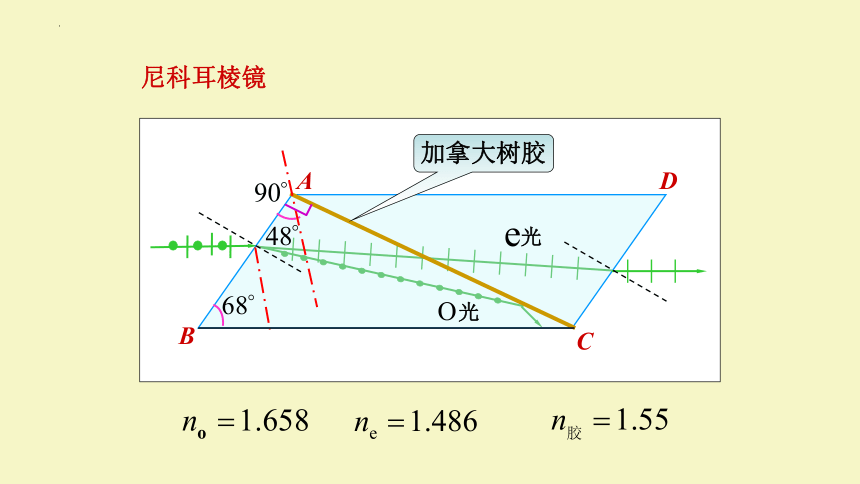

尼科耳棱镜
尼科耳棱镜
B
C
A
D
光
光
加拿大树胶
解： 在油膜上、下两表面反射光均有相位跃变，所以，两反射光无附加光程差
3．折射率为n =1.20的油滴在 平面玻璃（折射率为 上 形成球形油膜，以 光 垂直入射，观察油膜反射光的干涉条纹，求若油膜中心最高点与玻璃平面相距1200nm，能观察到几条明纹？
因此明纹条件满足
（1）
（ ）
（油漠边缘处）
（或以 代入式(1)，可得k取整数）
即可看到五条明纹同心圆环）
讨论：当油膜扩大时，条纹间距将发生什么变化？
（不变，变小，变大）
变大！
（2）若M2前插入一薄玻璃片，观察到干涉条纹移动150条，设入射光 ，玻璃折射率 ，求玻璃片的厚度
7 （1）迈克耳孙干涉仪中平 面镜M2移动距离 时， 测得某单色光的干涉条纹移动 　 zzzzz最早条，求波长
解 （1）移动条纹数和M2移动距离有如下关系式
(1)
(2)

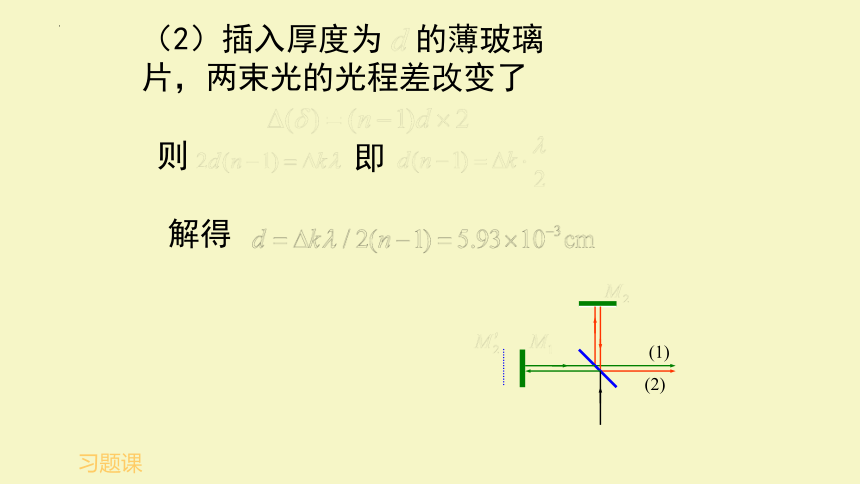

（2）插入厚度为 的薄玻璃片，两束光的光程差改变了
则
即
解得
(1)
(2)

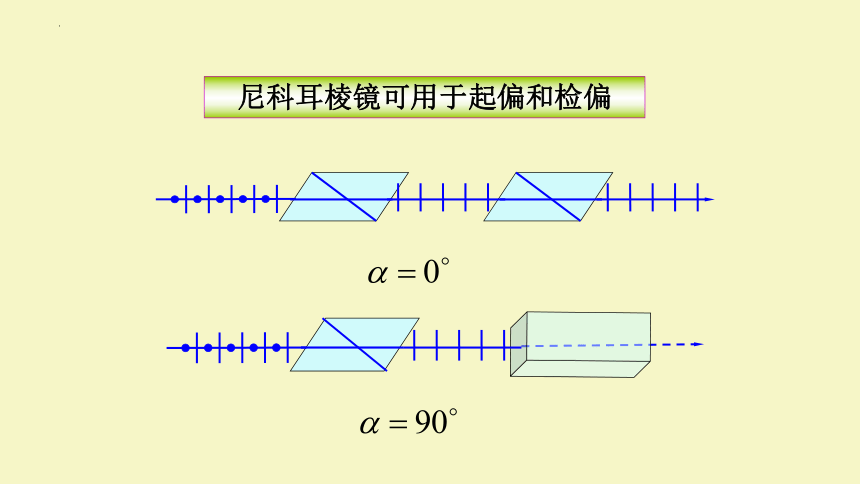

尼科耳棱镜可用于起偏和检偏
起偏器
检偏器
自然光
线偏振光
.
.
.
.
偏振光通过旋转的检偏器，光强发生变化
2. 检偏—马吕斯定律
根据光通过旋转的检偏器时其光强的变化情况来判断该光偏振性的过程称检偏。
I

P
待检光
I 不变 是什么光？
I 变，有消光 是什么光？
I 变，无消光 是什么光？
马吕斯定律

I1
I2
P
马吕斯定律（1809）
——消光
--- 线偏振光的振动方向与检偏器的偏振化方向之间的夹角。

.
起偏器
检偏器
自然光
线偏振光
.
.
.
.
例9-8 用两个偏振片组成起偏器和检偏器，在它们的偏振化方向成30°角时观察一光源，又在成60°角时观察同一位置处的另一光源，两次观察所得强度相等，求两光源的强度之比。
解：设两光源的强度分别为I01、I02
例题2 两偏振片 的偏振 方向相互垂直，若在其中间插 入一偏振片 ,其偏振化方向 与第一偏振片的偏振化方向夹角为 ，求自然光 入射后，出射光强.
解：作图示的示意图
3偏振光的应用——旋光现象
线偏振光通过某些透明介质后，它的光振动方向将绕着光的传播方向旋转某一角度 的现象，称为旋光现象。这种介质称为旋光物质。如石英、糖等。
迎着光的传播方向观察，光通过旋光物质时，光矢量的振动方向按逆时针方向旋转，称为左旋偏振光，相应物质称左旋物质；反之为右旋偏振光，相应物质称右旋物质。
实验证明：振动面旋转的角度 与材料的厚度d 、浓度C 、入射光的波长 以及温度有关。
对于固体：
为旋光率，与旋光物质、入射光波长及温度有关。
对于液体：
M为起偏器； N为检偏器；旋光物体C（例如石英片）放在两个正交的偏振片M 与N 之间，将会看到视场由原来的暗变亮，把检偏器 N 旋转一个角度，又可得到暗视场，该角即为 。
