(共12张PPT)
产 生 双 折 射 的 原 因

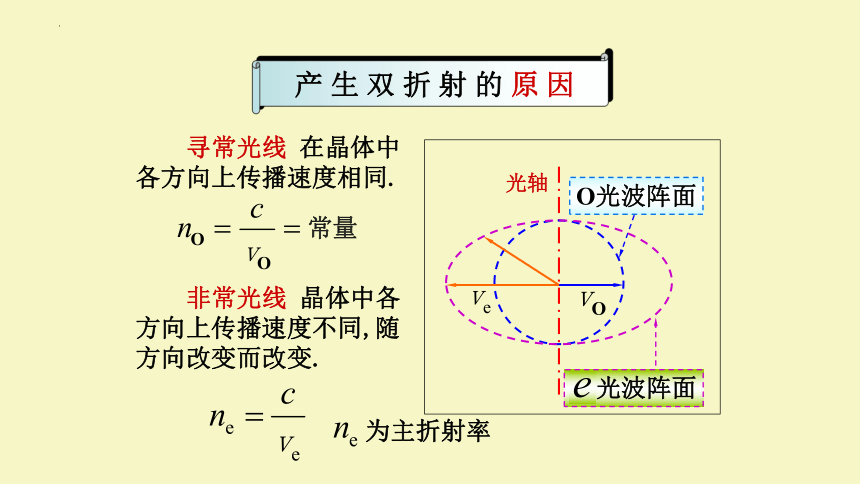

产 生 双 折 射 的 原 因
O光波阵面
光波阵面
光轴
寻常光线 在晶体中各方向上传播速度相同.
常量
非常光线 晶体中各方向上传播速度不同,随方向改变而改变.
为主折射率

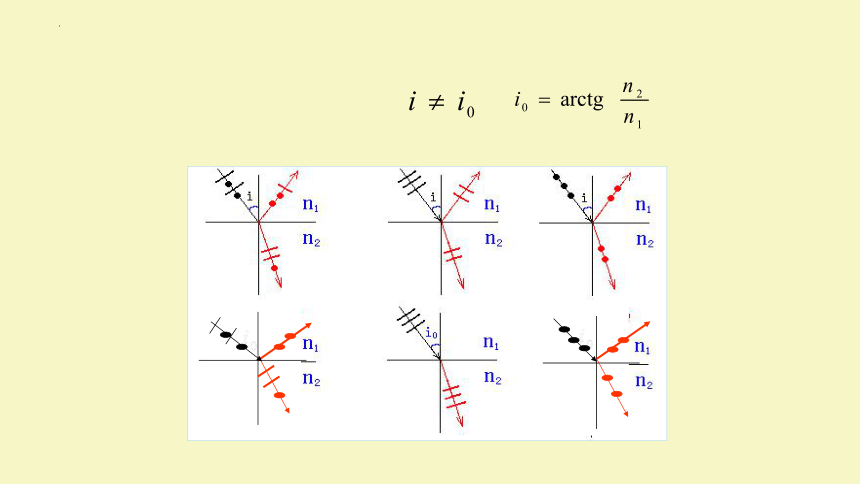

课堂讨论:将下面各图中的反射光和折射光的偏振态在图中标出,其中 为布儒斯特角

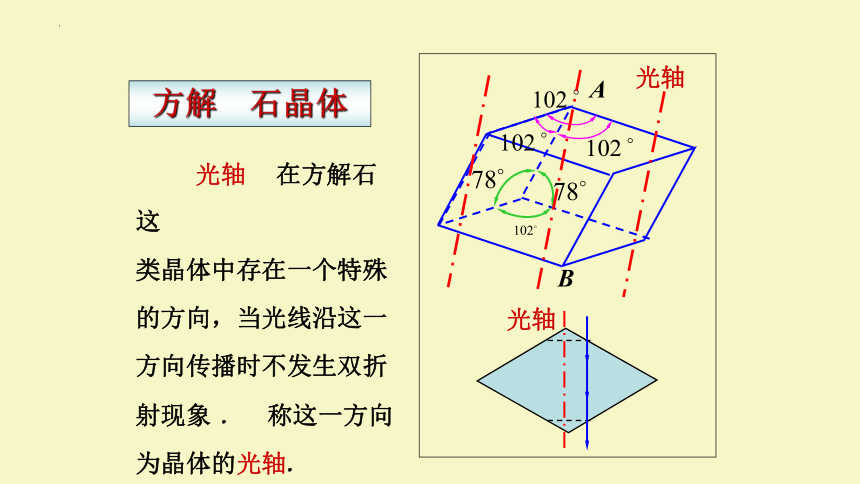

方解 石晶体
光轴 在方解石这
类晶体中存在一个特殊
的方向,当光线沿这一方向传播时不发生双折射现象 . 称这一方向为晶体的光轴.
光轴
A
B
光轴
光轴

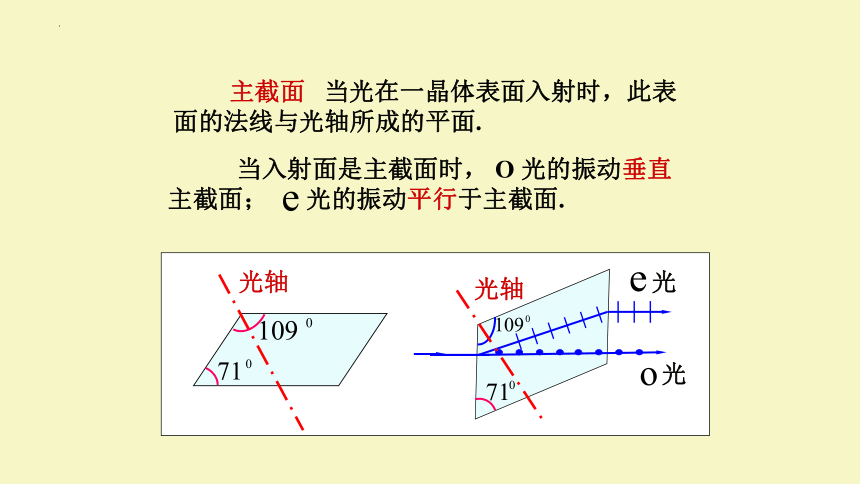

主截面 当光在一晶体表面入射时,此表面的法线与光轴所成的平面.
当入射面是主截面时, O 光的振动垂直主截面; 光的振动平行于主截面.
光轴


1. 在摄影镜头前加上偏振镜消除反光
 下图1这张照片拍摄时没有加偏振滤镜,玻璃面上的反射光现象很明显。此照片拍摄时相机指向与玻璃大约成45度角。图2的照片是加上偏振滤镜后拍摄的。相机指向与玻璃仍然是45度角左右。可以看出,虽然偏振滤镜消去了大部分的反射光,但是仍然有一部分反射光存在。这是因为在45度角离布儒斯特角甚远,玻璃面上的反射光是部分偏振光,偏振滤镜无法把这样的反射光全部滤去。图3在拍摄时调整了相机的位置,使相机与玻璃面的夹角大约在55度,基本上等于布儒斯特角。从玻璃面上反射光是线偏振光,用偏振滤镜可以把反射光几乎全部滤去。从这几张照片中可以看出,只有在布儒斯特角入射的光线,其反射光才会是线偏振的。

偏振的应用
(C)
用滤光镜消除了反射偏振光 使玻璃门内的人物清晰可见
(A)
玻璃门表面的反光很强
(B)
用滤光镜减弱了反射偏振光
(2)二向色性—偏振片起偏
某些晶体(电气石、硫酸金鸡钠碱晶体等)对光振动有强烈的选择性吸收能力,这种性质称为二向色性。如电气石晶体对自然光的某一振动方向上的光振动几乎完全吸收,而垂直于该方向的光振动只稍微减弱后通过。
利用物质的二向色性制成的起偏装置称为偏振片。
偏振片允许通过的光振动方向称为偏振片的偏振化方向,用 或 表示。





自然光
偏振片
线偏振光
动 光 学
双折射现象

动 光 学
1) 双折射的寻常光和非寻常光
恒量
玻璃
折 射 定 律
方解石晶体
3双折射起偏
寻常光线(o光)
(ordinary rays)
服从折射定律的光线
(extraordinray rays)
非常光线(e光)
不服从折射定律的光线
(一般情况,非常光线不在入射面内)
实验证明: O 光和 光均为偏振光.
A
C
B
o
e
D
e
o
