(共54张PPT)
第二章 光现象
第1轮复习 基础巩固

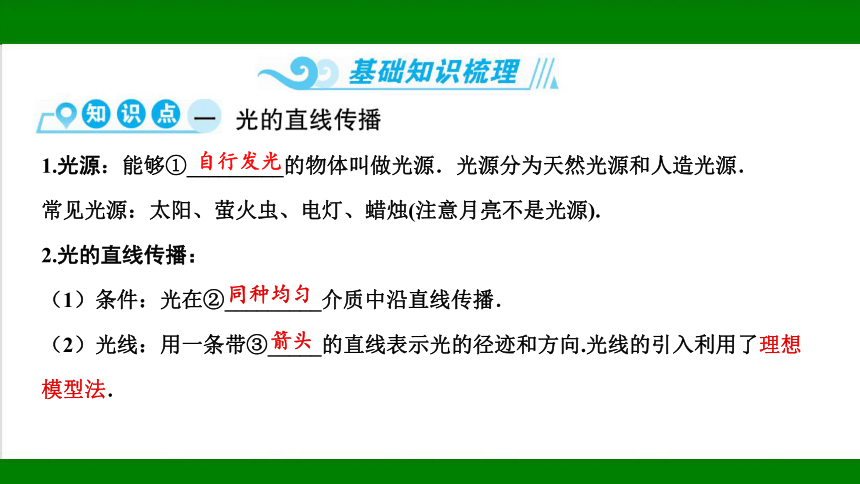

1.光源:能够①_________的物体叫做光源.光源分为天然光源和人造光源.
常见光源:太阳、萤火虫、电灯、蜡烛(注意月亮不是光源).
2.光的直线传播:
(1)条件:光在②_________介质中沿直线传播.
(2)光线:用一条带③_____的直线表示光的径迹和方向.光线的引入利用了理想模型法.
自行发光
同种均匀
箭头

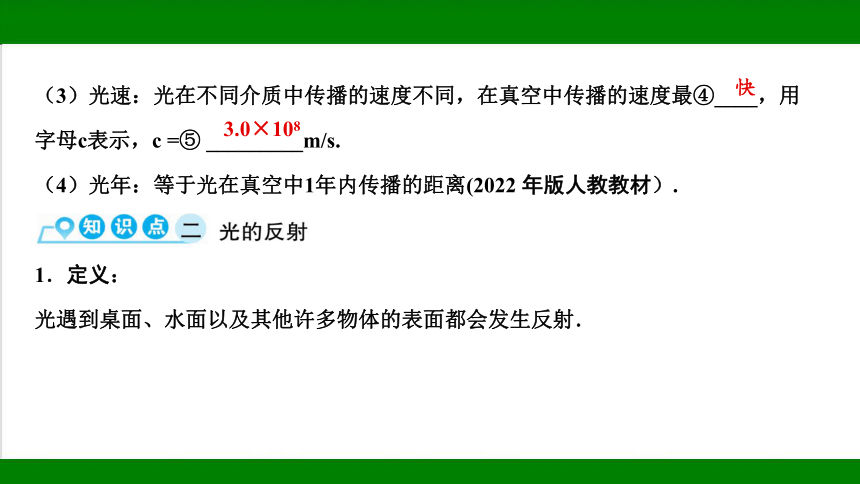

(3)光速:光在不同介质中传播的速度不同,在真空中传播的速度最④____,用字母c表示,c =⑤ _________m/s.
(4)光年:等于光在真空中1年内传播的距离(2022 年版人教教材).
1.定义:
光遇到桌面、水面以及其他许多物体的表面都会发生反射.

3.0×108
图示

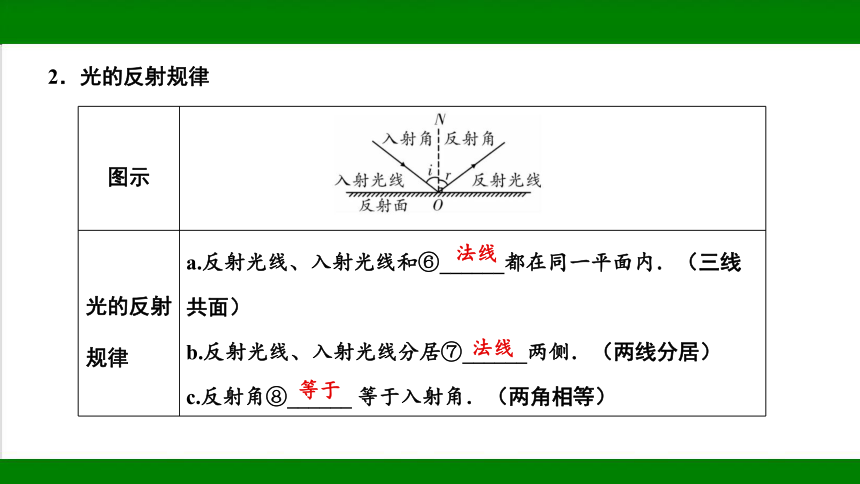

光的反射规律 a.反射光线、入射光线和⑥______都在同一平面内.(三线共面)
b.反射光线、入射光线分居⑦______两侧.(两线分居)
c.反射角⑧______ 等于入射角.(两角相等)
法线
法线
等于
2.光的反射规律

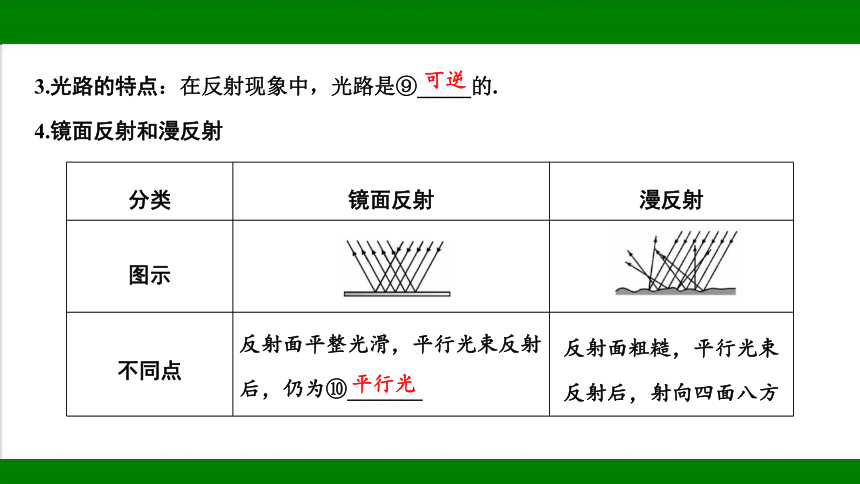

3.光路的特点:在反射现象中,光路是⑨_____的.
4.镜面反射和漫反射
可逆
分类 镜面反射 漫反射
图示
不同点 反射面平整光滑,平行光束反射后,仍为⑩_______ 反射面粗糙,平行光束反射后,射向四面八方
平行光

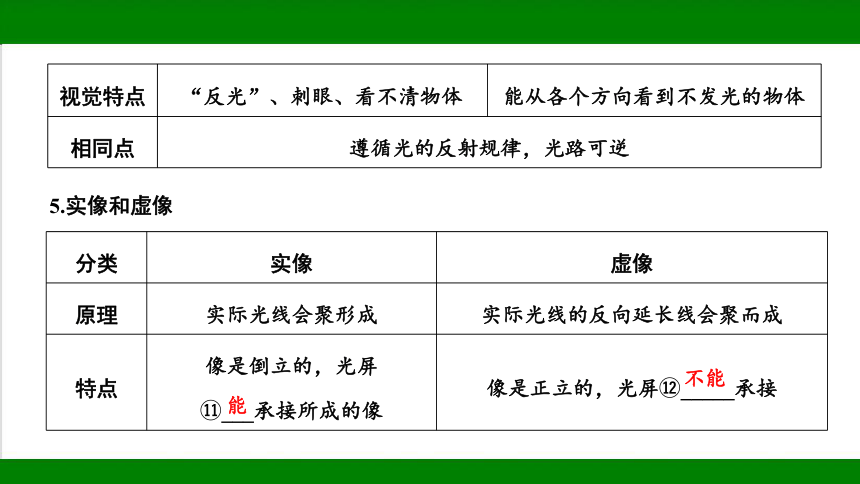

视觉特点 “反光”、刺眼、看不清物体 能从各个方向看到不发光的物体
相同点 遵循光的反射规律,光路可逆 5.实像和虚像
分类 实像 虚像
原理 实际光线会聚形成 实际光线的反向延长线会聚而成
特点 像是倒立的,光屏 ___承接所成的像 像是正立的,光屏 _____承接

不能

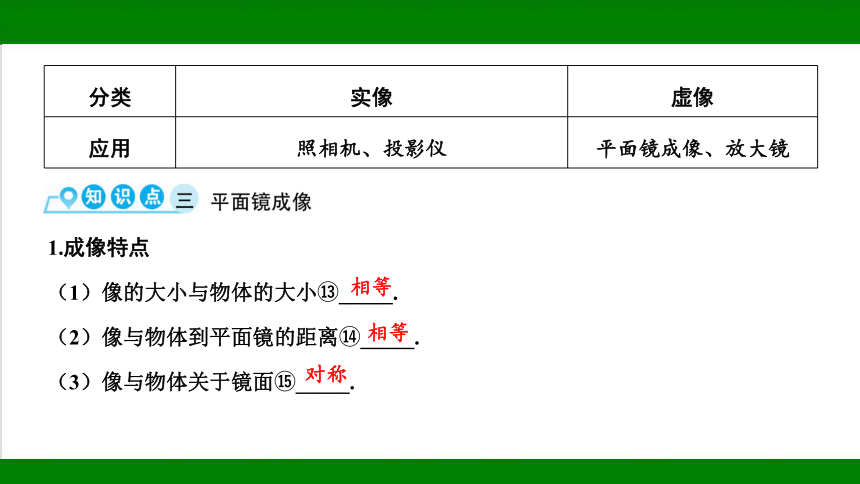

分类 实像 虚像
应用 照相机、投影仪 平面镜成像、放大镜
1.成像特点
(1)像的大小与物体的大小 _____.
(2)像与物体到平面镜的距离 _____.
(3)像与物体关于镜面 _____.
相等
相等
对称

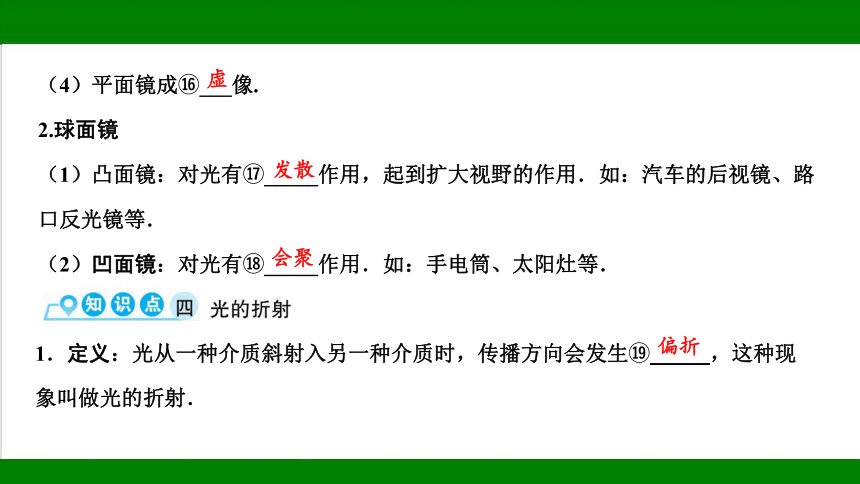

(4)平面镜成 ___像.
2.球面镜
(1)凸面镜:对光有 _____作用,起到扩大视野的作用.如:汽车的后视镜、路口反光镜等.
(2)凹面镜:对光有 _____作用.如:手电筒、太阳灶等.

发散
1.定义:光从一种介质斜射入另一种介质时,传播方向会发生 _____,这种现象叫做光的折射.
偏折
会聚
法线
同一
小于

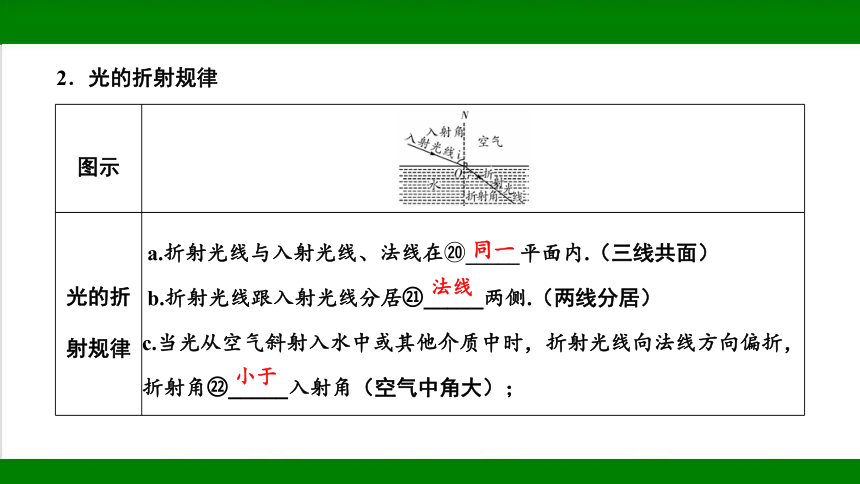

2.光的折射规律
图示
光的折 射规律 a.折射光线与入射光线、法线在 _____平面内.(三线共面)
b.折射光线跟入射光线分居 _____两侧.(两线分居)
c.当光从空气斜射入水中或其他介质中时,折射光线向法线方向偏折,折射角 _____入射角(空气中角大);

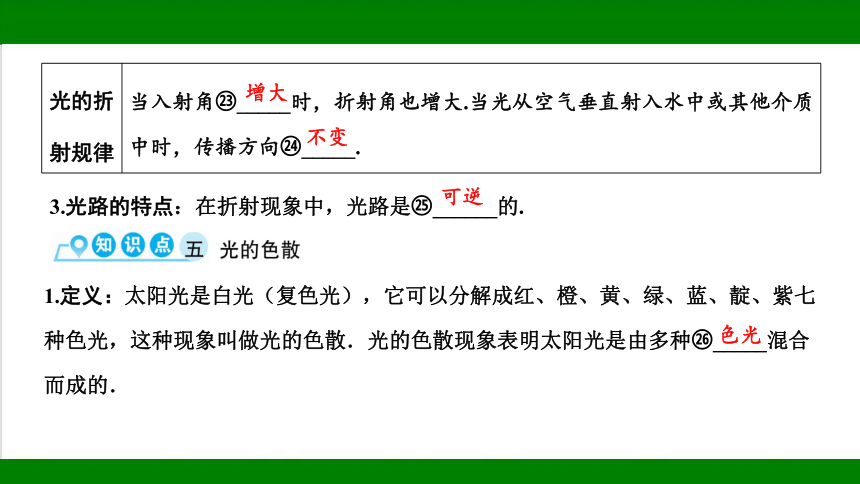

光的折射规律 当入射角 _____时,折射角也增大.当光从空气垂直射入水中或其他介质中时,传播方向 _____.
增大
不变
3.光路的特点:在折射现象中,光路是 ______的.
可逆
1.定义:太阳光是白光(复色光),它可以分解成红、橙、黄、绿、蓝、靛、紫七种色光,这种现象叫做光的色散.光的色散现象表明太阳光是由多种 _____混合而成的.
色光

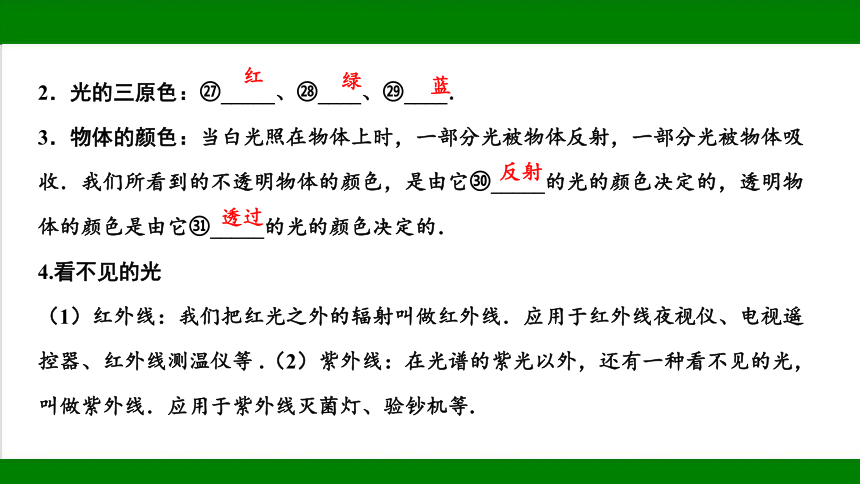

2.光的三原色: _____、 ____、 ____.
3.物体的颜色:当白光照在物体上时,一部分光被物体反射,一部分光被物体吸收.我们所看到的不透明物体的颜色,是由它 _____的光的颜色决定的,透明物体的颜色是由它 _____的光的颜色决定的.
4.看不见的光
(1)红外线:我们把红光之外的辐射叫做红外线.应用于红外线夜视仪、电视遥控器、红外线测温仪等 .(2)紫外线:在光谱的紫光以外,还有一种看不见的光,叫做紫外线.应用于紫外线灭菌灯、验钞机等.

绿

透过
反射

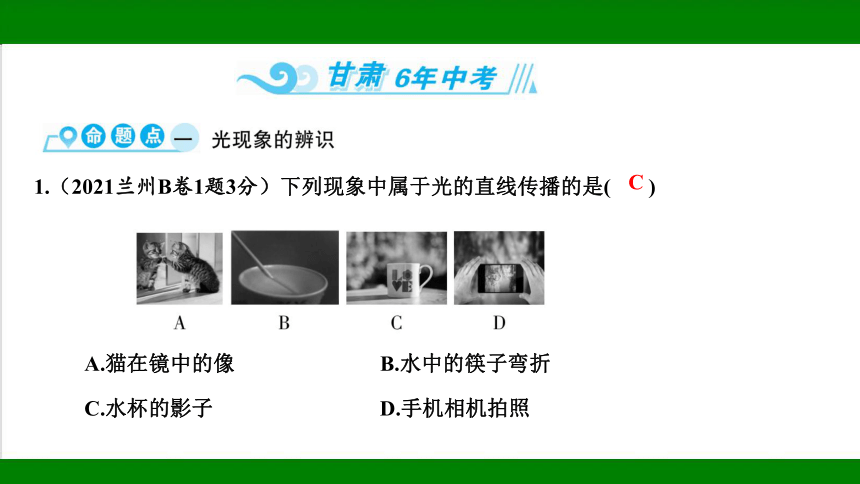

1.(2021兰州B卷1题3分)下列现象中属于光的直线传播的是( )
C
A.猫在镜中的像 B.水中的筷子弯折
C.水杯的影子 D.手机相机拍照
2.(2019省卷3题3分)关于光现象及其解释,下列描述错误的是( )
D
3.(2020天水2题2分)中国的诗词歌赋蕴含丰富的光学知识,下列说法正确的是( )
A.“明月几时有?把酒问青天”,酒中明月倒影是光的折射
B.“起舞弄清影,何似在人间”,影子的形成是由于光沿直线传播
C.“人有悲欢离合,月有阴晴圆缺”,阴晴圆缺的月亮是自然光源
D.“但愿人长久,千里共婵娟”,共赏的天上明月是平面镜所成的像
B
4.(2021省卷7题2分)宋代王安石《梅花》中有诗句“遥知不是雪,为有暗香来.”,能从不同方向看到梅花,是因为光发生了____反射,淡淡花香飘散在空气中,这是______现象.
5.(2019省卷7题2分)春日,花红柳绿.看桃花,花呈红色,是因为桃花_____(选填“吸收”或“反射”)了红色光.公园内,鱼翔浅底,看到鱼儿是光的折射形成的_____(选填“实”或“虚”)像.
6.(2020兰州22题2分)《康熙几暇格物编·蒙气》中记载:“置钱碗底,远视若无,及盛满水时,则钱随水光而显见矣.”这描述的是光的_____(选填“反射”或“折

扩散
扩散

折射
射”)现象.当看到钱在水中的像时,像的位置比物体的实际位置____(选填“高”或“低”).
7.(2018兰州19题4分)生活中人们常说“鸟语花香、绿柳成荫”.“鸟语”是通过_____传播到人耳,“花香”是一种扩散现象,“绿柳”看起来呈绿色,是因为绿柳只______
(选填“吸收”或“反射”)绿光,“成荫”是由于_____________.
8.(2022武威7题2分)同学们每天早晨起来洗漱时要通过平面镜观察自己的面容,我们在平面镜中的像是______(选填“实像”或“虚像”);当我们面镜时,

空气
反射
光的直线传播
虚像
像的大小_____ (选填“变大”“变小”或“不变”).
9.(2019天水7题3分)小明身高1.8 m,当他站在平面镜前2 m处时,他在镜中的像距平面镜为___m,镜中像的高度为____m; 当他在湖边树荫下乘凉时,发现树下有很多圆形的光斑,这是由于光的_________现象而形成的.
不变
2
1.8
直线传播
10.[2018兰州28(2)题1分]探究“平面镜成像的特点”时,如图所示,选用的实验器材如下:一块薄平板玻璃、两个完全相同的跳棋子A和B、与A大小不同的跳棋子C、刻度尺和白纸.则下列与实验相关的说法中错误的是( ).
A.平面镜的成像原理是光的反射
B.选用薄平板玻璃替代平面镜是为了便于确定像的位置
C.利用现有器材可探究:像与物是否等大
D.若A与B到镜面的距离相等,则B一定与A的像重合
D
11.(2020兰州25题4分)如图所示,一束光线从空气斜射向水面上的O点,光线经水面反射后,在墙壁上形成一个亮点A.请画出反射光线和对应的入射光线.
类型1 光的反射作图
如答图所示
12.(2017省卷17题2分)请利用平面镜成像的特点在图中作出物体AB在平面镜中的像,保留作图痕迹.
类型2 平面镜成像特点作图
如答图所示
13.(2021省卷18题3分)如图所示,A是烛焰上的一点,B是人眼的位置,请画出A点发出的一条光线经平面镜反射后经过B点的光路图.
如答图所示
14.(2022兰州18题3分)如图所示,一束激光从A点斜射到水面上,同时发生反射和折射,反射光线经过S点,请在图中画出入射光线、反射光线和大致的折射光线.
类型3 光的反射、折射作图
如答图所示
15.(2019兰州26题2分)如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图,其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线,请画出反射光线和玻璃砖中折射光线的大致方向.
如答图所示
16.(2019兰州18题2分)利用激光测量地月距离,是20世纪60年代后发展起来的一门新技术.从地面向月球发射一束脉冲激光,激光被安装在月面上的角反射器反射回来,地面上的计时器把激光往返地月的时间记录下来,这样就可以计算出地月距离.激光是一种_____波,真空和空气中的光速均按3.0×108 m/s计算,若计时器记录的时间为2.56 s,则地月距离约为__________m.
17.(2017天水7题3分)一束太阳光照射在平面镜上,光线与镜面的夹角为60度,则反射角是____度;若一束太阳光照射在三棱镜上,在三棱镜另一侧的光屏上形成了彩色光带,这是光的_____现象;在红光外侧还有不可见的光叫_______.
电磁
3.84×108
30
色散
红外线
18.(2020天水19题5分)“探究光的反射规律”的实验装置如图甲所示,平面镜放在水平桌面上,标有刻度(图中未画出)的白色纸板ABCD能绕垂直于CD的ON轴翻转,在纸板上安装一支可在纸板平面内自由移动的激光笔.
(1)实验前,应将纸板_____放置平面镜上;移动激光笔,使入射光束绕入射点O沿逆时针方向转动,可观察到反射光束沿____时针方向转动;
(2)移动激光笔,使入射角为45°,测得反射角也为45°,由此就得出“光反射时,反射角等于入射角”的结论你认为有何不妥之处?
___________________________________;
(3)如图乙所示,将纸板右半部分绕ON向后翻转任意角度,发现纸板上均无反射光束呈现此现象说明了:_________________________________________;
垂直

一次实验得到的结论具有偶然性
反射光线、入射光线和法线在同一平面内
(4)在图甲中,若将纸板(连同激光笔)绕CD向后倾斜,此时反射光束( )(选填字母符号).
A.仍在纸板上呈现
B.被纸板挡住
C.在纸板前方
(5)实验结束后,同组的小明和小刚都想从镜子中看到对方的眼睛,而不想让对方看到自己的眼睛,结果他俩谁都没有能做到,你认为没有能做到的原因是______________________.
C
反射时,光路是可逆的
19.(2018天水17题4分)小明同学在探究“平面镜成像特点”的实验时,所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B.
(1)实验过程中一切准备就绪后,小明在竖立的玻璃板前点燃蜡烛A,拿______
(选填“点燃”或“未点燃”)的蜡烛B竖立在玻璃板后面移动,人眼一直在玻璃板的前侧观察,直至蜡烛B与蜡烛A的像完全重合,如图
所示.这种确定像与物大小关系的方法是____________
(选填“控制变量法”或“等效替代法”).
未点燃
等效替代法
(2)小明移去蜡烛B,在其原来位置上放置一块光屏,光屏上无法呈现蜡烛A的像,这说明平面镜成的是______(选填“虚”或“实”)像.
(3)为了让右座的同学也能够看清蜡烛的像,小明只将玻璃板向右平移,则蜡烛像的位置_______(选填“向左移动”“向右移动”或“不变”).

不变
(1)实际光线画实线,法线、辅助线、光线反向延长线画虚线;
(2)光反射时严格按照“两角相等”确定反射角或入射角;光折射时“空气中的角大”;
(3)光线必须标箭头表示光的传播方向,光线中间不能断开;
(4)作法线时要标出直角符号;
(5)用短斜线表示平面镜的非反射面.




类型1 光的反射作图
例1(2022·海南)请在图中画出入射光线相应的反射光线.
如答图所示
例2(2021·黔东南州)如图所示,A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线,请在图中画出点光源S的位置.
如答图所示
(1)画入射、反射光线
第一步:找点:入射光线或反射光线与反射面的交点,即为入(反)射点;
第二步:作法线:过入(反)射点作反射面的垂线即法线(虚线);
第三步:画光线:根据反射角等于入射角画出反射或入射光线(光线标箭头,注意箭头的方向).




(2)画反射面
第一步:找反射点,作出入射光线和反射光线;
第二步:作法线:过反射点作入射光线和反射光线夹角的角平分线,即为法线;
第三步:画平面镜:过反射点作法线的垂线,即为平面镜的位置.




类型2 平面镜成像作图
例3(2022·娄底改编)如图中,牙医借助平面镜观察牙齿的背面,请在图乙中画出能反映此过程的光路图.
如答图所示
利用平面镜成像特点作图(已知平面镜及两条反射光线)作出发光点:作发光点关于镜面的对称点,即为像点;
第一步:找像点:
第二步:确定反射点:连接像点与反射光线上的点,连线与平面镜的交点即为反射点;
第三步:画光线:连接发光点与反射点,完成光路.




类型3 光的折射作图
例4(2022·铜仁)如图所示,一束光斜射向玻璃砖,并穿过玻璃砖. 画出这束光进入玻璃和离开玻璃后的光线(注意标出法线) .
如答图所示
第一步:找点:入射光线或折射光线与界面的交点,即为入(折)射点;
第二步:作法线:过入(折)射点作法线(虚线);
第三步:画光线:斜射时,不管是入射角还是折射角总是空气这边的角大,垂直入射的光线不发生偏折(光线标箭头,注意传播方向).




类型4 光的反射、折射作图
例5(2022·贵港)如图所示,一束光从水斜射入空气中,已知入射光线AO,请画出它的反射光线OB和折射光线OC的大致方向.
如答图所示
命题点
1.实验主要器材的作用和使用
(1)可翻折的粗糙硬纸板:①粗糙硬纸板可以显示光的传播路径;②可翻折的硬纸板可以探究反射光线、入射光线和法线是否在同一平面内
(2)量角器:测量入射角和反射角的大小
2.实验在较暗的环境下进行的目的:使实验现象更明显
3.实验操作中的注意事项:
(1)让光线紧贴纸板(光屏)射向O点:为了在光屏上能显示光路
(2)硬纸板(光屏)垂直放置在平面镜上,目的是在纸板上可以同时呈现入射光和反射光
4.记录光线的方法:在每条光线上各取两点记录在纸板上,并在纸板上将两点用直线连接起来
5.实验步骤设计及补充
6.多次改变入射角进行测量的目的:使实验结论具有普遍性
7.数据处理及现象分析
(1)判断反射角和入射角的大小关系:反射角等于入射角
(2)反射角随入射角的增大而增大
(3)反射角与入射角互余的原因:将入射光线或反射光线与平面镜的夹角当成入射角或反射角
8. 实验评估
(1)只进行一次实验就得出结论:实验结论不具有普遍性
(2)纸板上不能呈现反射光的原因:纸板与平面镜不垂直、两纸板没有在同一平面内
9. 实验改进
(1)用带有角刻度的纸板,方便直接读出反射角和入射角大小,简化实验操作.
(2)区分各次实验时的光线的方法:分别进行编号或用不同颜色的笔画光线
实验结论:光发生反射时反射光线、入射光线和法线都在同一平面上;反射光线、入射光线分别位于法线的两侧;反射角等于入射角.
针对训练1 (2022·自贡)在“探究光的反射规律”的实验中,如图所示,水平放置平面镜, 白色纸板竖直立在平面镜上,纸板由E、F两部分组成,可以绕ON翻折.
(1)实验时,把纸ENF垂直放在平面镜上, 入射光线AO的法线是____,光线AO的入射角大小是____度;
(2)为了探究反射角与入射角大小的关系, 应进行的操作是( );
A.改变纸板与平面镜之间的夹角
B.沿ON向后转动纸板E
C.沿ON向后转动纸板F
D.改变入射角的大小
ON
40
D
(3)将一束光贴着纸板E沿AO射到镜面上O点,纸板F上会显示出反射光束OB,接着将纸板F绕ON向后翻折,则纸板F上______(选填“能”或“不能”) 显示出反射光束,由此说明反射光线、入射光线与法线在__________内(选填“同一平面”或“不同平面”);
(4)若让另一束光沿BO方向射向平面镜,反射光将沿OA方向射出.该实验现象说明( ).
A.反射角等于入射角 B.在光的反射现象中,光路可逆
不能
同一平面
B
(5)实验时,从纸板前不同的方向都能看到光的径迹,这是因为光在纸板上发生了_______.实验时让光贴着纸板入射是为了__________________.
(6)实验中,改变入射角,继续保留光的传播路径,最后纸板上留下了很多条光路,无法区别哪条反射光线与哪条入射光线对应,为了避免这一问题出现,应进行的操作是___________________________________________________________________.




漫反射
在纸板上显示光路
用不同颜色的笔记录各次实验的光线(或分别对各次实验的光线进行编号)
命题点
1.实验主要器材及作用
(1)刻度尺:测量蜡烛与平面镜的距离和像与平面镜的距离
(2)两支完全相同的蜡烛A、B:比较像与物的大小
(3)用玻璃板代替平面镜:便于确定像的位置
(4)薄玻璃板的优点:避免点燃蜡烛重影对实验的影响
(5)光屏:探究平面镜成像的虚实
2.等效替代法的应用:用未点燃的蜡烛B代替点燃的蜡烛A的像,比较像与物的大小关系
3.实验操作注意事项:
(1)实验在较暗环境下进行的目的:使实验现象更明显
(2)玻璃板要与水平桌面垂直放置:确保像与物能够在水平桌面上完全重合
(3)观察像的大小时,眼睛应在点燃的蜡烛一侧透过玻璃板观察
4.实验操作补充
(1)探究像与物的大小关系:拿一支完全相同的蜡烛,在玻璃板的另一侧移动,直到像与物完全重合
(2)验证像的虚实:用光屏代替未点燃的蜡烛,看光屏上是否能承接到像
5.多次改变蜡烛的位置进行实验的目的:使实验结论具有普遍性
6.分析实验数据及现象,总结结论
7.用方格纸代替白纸或普通纸的优点:可以直接比较像与物到平面镜的距离
8.测得蜡烛和像到平面镜距离不相等的原因:①实验中玻璃板与水平桌面不垂
直;②玻璃板有一定厚度;③没有将未点燃的蜡烛与像完全重合
9.判断平移玻璃板时像的位置变化情况:像的位置不变
10.把物理书(或木板)挡在(或紧贴在)玻璃板的后面的现象:在玻璃板前仍然可以看到蜡烛A的像
实验结论:平面镜成像的大小与物体的大小相等,像和物体到平面镜的距离相等,像和物体的连线与镜面垂直,平面镜成虚像.
针对训练2 (2022·山西)在“探究平面镜成像的特点”实验中:
(1)用透明玻璃板替代平面镜是便于确定像的_____和比较像与物的大小.
(2)如图所示,将玻璃板______放置在水平白纸上,把点燃的蜡烛A放在玻璃板的前面,能看到它在玻璃板后面的像.再拿一支与A完全相同的
蜡烛,竖立着在玻璃板后面移动,直至与A的像完全重合,
此现象说明___________________________________.
位置
垂直
平面镜所成像的大小与物体的大小相等
(3)想要判断蜡烛A的像是虚像还是实像,你的办法是______________________.
观察像能否成在光屏上
(4)实验过程中,蜡烛A逐渐变短,则A的像将_____(选填“变长”“变短”或“不变”).
(5)在实验中,为了确定蜡烛B和蜡烛A的像是否完全重合,人眼的观察位置应该是___.(选填序号)
①直接观察玻璃板后的蜡烛B ②在玻璃板前蜡烛A的这一侧 ③直接观察光屏
(6)实验时,小强将玻璃板向右平移一段距离,则他看到蜡烛A的像的位置_____(选填“向左移动”“向右移动”或“不变”).




变短

不变
(7)实验中改变蜡烛A的位置,移动蜡烛B使之与蜡烛A的像完全重合,分别测出两支蜡烛与玻璃板的距离,如下表所示.分析表中数据可得出的结论是_____________________________________.
(8)小明和小强同学重新进行实验,在分析数据时发现,像距都比物距大一些,小明认为这是由于测量粗心引起的,小强认为像距比物距大可能与玻璃板的厚度有关.两位同学中______的看法正确.
平面镜成像时像与物到平面镜的距离相等
次数 1 2 3 4
蜡烛A与玻璃板的距离/cm 10 20 35 50
蜡烛B与玻璃板的距离/cm 10 20 35 50
小强
