一、填空题（每空1分，共35分）
1.丁字尺由（ ）和（ ）组成的，用来画（ ），画线时应沿尺身上的工作边从（ ）至（ ）画线。
2.尺寸标注是由（ ）、（ ）、（ ）和（ ）四部分组成。
3.墙体的承重方案有（ ）、半框架承重、（ ）和纵横墙承重等。
4.平屋顶按照屋面防水材料的不同，可分为（ ）和刚性防水屋面。
5.沉降缝要求从（ ）到（ ）所有构件均需设缝分开。
6.墙面抹灰装修的分为三个层次即（ ）、（ ）和（ ）。
7.楼梯一般由（ ）、（ ）和栏杆和扶手组成。
8.散水的宽度一般为（ ） ，当屋面挑檐时，散水宽度应（ ） 。
9.踏步由（ ）和（ ）组成。
10.台阶的构造做法有（ ）与（ ）两种。
11.建筑工程施工图按其内容和专业分工的不同一般分为（ ）、（ ），以及设备施工图。
12.坡道的防滑处理方法主要有做成锯齿状、设置（ ）等。
13.平面图中的尺寸标注一般有三道，最外面是（ ），中间一道是（ ），最里面一道是（ ）。
14.普通粘土砖的规格为（ ）。
15.楼板层由（ ）、（ ）、（ ）组成。
二、选择题，将答案填入下面的表格内。（每题1分，共15分）
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1.A2图纸幅面的尺寸为（ ）。
A、297*420 B、210*297 C、420*594 D、594*841
2.在现浇钢筋混凝土楼梯中，（ ）楼梯适用于荷载较大、层高较大的建筑，如教学楼、商场等。
A、梁板式 B、板式 C、无梁式 D、悬挑式
3.将楼板现浇成一块平板，直接支撑在墙上，多用于跨度较小的房间的是（ ）楼板。
A、梁板式 B、板式 C、无梁式 D、悬挑式
4.楼梯踏步的踏面宽b及踢面高h，参考经验公式（ ）。
A、b+2h=600～620 B、2b+h=600～620
C、b+2h=580～620 D、2b+h=580～620
5.防水层设置在保温层上面的方式称为（ ）保温屋面。
A、倒置式 B、正置式 C、结合式 D、倒铺式
6.房屋工程图中相对标高的零点±0.000是指（ ）的标高。
A、室外设计地面 B、室内底层地面 C、入口台阶顶面 D、屋顶面
7.室外楼梯栏杆的高度不少于（ ）mm。
A、800 B、900 C、1050 D、1100
8.关于建筑剖面图的用途，以下说法正确的是（ ）
A、可以反映建筑物全貌。 B、主要用来表达房屋内部构造状况的图样。
C、可以反映建筑物的门窗的高度和做法。 D、以上都可以。
9.关于标高，下列（ ）的说法是错误的。
A、负标高应注“－” B、零标高应注“±”
C、正标高不注“＋” D、正标高应注“＋”
10.下面属板块地面的是（ ）。
A、粘土砖地面和水磨石地面
B、细石混凝土地面和抛光砖地面
C、马赛克地面和抛光砖地面
D、水泥砂浆地面和聚氯乙烯地面
11.下列哪项不是对建筑物产生影响而设置变形缝的原因（ ）。
A、温度变化 B、地震
C、设置后浇带 D、地基不均匀沉降
12.下列说法中不正确的一项是（ ）。
A、卷材防水屋面的构造层次由下至上分为结构层、找平层、结合层、防水层、保护层。
B、刚性防水屋面的构造层次由下至上分为结构层、找平层、隔离层、防水层、保护层。
C、刚性防水层内的钢筋在分格缝处应连通，保持防水层的整体性。
D、泛水应有足够高度，一般不小于250mm。
13.下列哪项不是现浇钢筋混凝土构件的特点（ ）。
A、模板用量大 B、施工周期短 C、整体性好 D、受季节影响
14.楼梯的净空高度分为楼梯段净高和平台过道净高，其中楼梯段净高不能低于（ ）。
A、2m B、2.2m C、2.3m D、2.5m
15.圈梁遇洞口中断，所设的附加圈梁与原圈梁的搭接长度应满足（ ）。
A、≤2h且≤1000mm B、≤4h且≤1500mm
C、≥2h且≥1000mm D、≥4h且≥1500mm
三、判断题（每题1分，共5分）
1.地坪层中基层的主要作用是找平。 （ ）
2.一个楼梯段的踏步数一般在3-18之间。 （ ）
3.屋顶坡度的形成方法有垫置找坡和搁置找坡两种，其中搁置找坡又称材料找坡。 （ ）
4.剖面图的绘制只需要画出被剖切到的部分。 （ ）
5.沿建筑物横向布置的墙为山墙。 （ ）
四、名词解释（每题3分，共9分）
1.过梁
2.泛水
3.梯段宽度

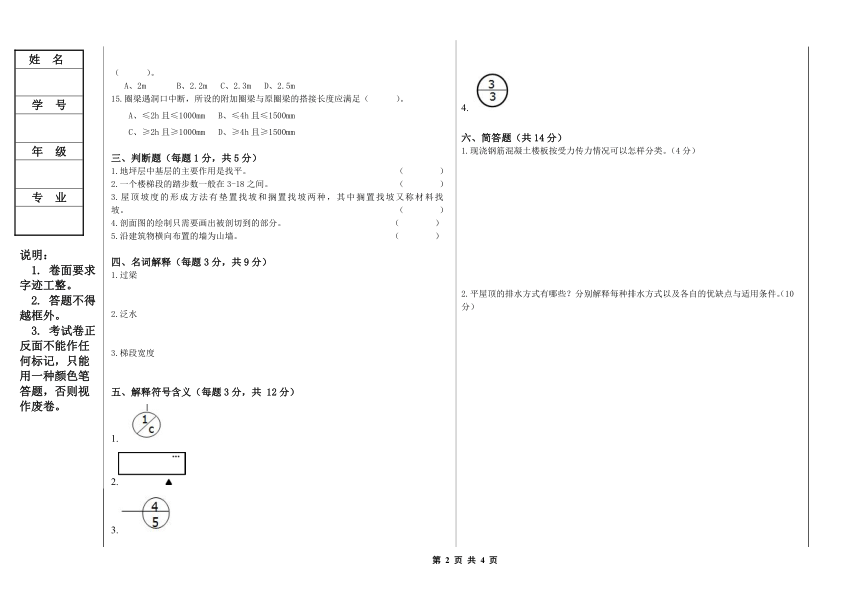

五、解释符号含义（每题3分，共 12分）
1.
2.
3.
4.
六、简答题（共14分）
1.现浇钢筋混凝土楼板按受力传力情况可以怎样分类。（4分）
2.平屋顶的排水方式有哪些？分别解释每种排水方式以及各自的优缺点与适用条件。（10分）
七、识图题（每空1分，共10分）
1.建筑物外墙厚（ ）mm。
2.若一层层高为3米，卫生间地面标高比一层地面标高低60毫米，在图中标出卫生间标高。
3.该建筑物的朝向（ ） ，东西向的总尺寸为（ ），南北向的总尺寸为（ ）。
4.散水的宽度是（ ）mm，室外与室内地面的高差是（ ）mm。
5.图中右上角的图例，称为（ ）。
6.写出C4518的宽度是（ ），高度是（ ）。
2022年级工程施工、工程造价专业
《建筑识图与构造》 A卷 答案
1、 填空
1、 尺头 尺身 水平线 左 右
2、 尺寸界线 尺寸线 尺寸起止符号 尺寸数字
3、横墙承重 纵墙承重
4、柔性
5、基础 屋顶
6、底层 中层 面层
7、梯段 平台
8、600mm 比屋檐挑出宽度大150-200mm
9、踏面 踢面实铺
10、架空 架空
11、建筑施工图 结构施工图
12、防滑条
13、外包尺寸 轴线尺寸 细部尺寸
14、240*115*53mm
15、面层 结构层
2、 选择
1-5 CABAB 6-10 BCBDC 11-15 CCBBC
3、 判断题 ╳√╳╳ ╳
4、 名词解释
1、过梁：为支撑门窗洞口上部墙体荷载，并将其传给洞口两侧墙体所设的横梁。
2、泛水：屋面与垂直墙面交接处的构造处理。
3、梯段宽度：墙面至扶手中心线的水平距离或者两个扶手中心线之间的水平距离。
5、 解释含义
1、C轴后面的第一根附加定位轴线
2、新建建筑物 三层 入口在箭头处
3、索引符号。索引的详图在第5张图纸的4号详图上
4、 详图符号。索引的详图在第3张图纸的3号详图上
六、简答
1、板式楼板 梁板式楼板 无梁楼板 压型钢板组合楼板
2、无组织排水 有组织排水
无组织排水：
有组织排水：
七、识图
370 -0.060 南北 35300 14300 800 450 指北针 14mm 3mm
4500 1800
