(共24张PPT)
第２节 滑轮
第十二章
简单机械
义务教育教科书 人教版 物理 八年级 下册

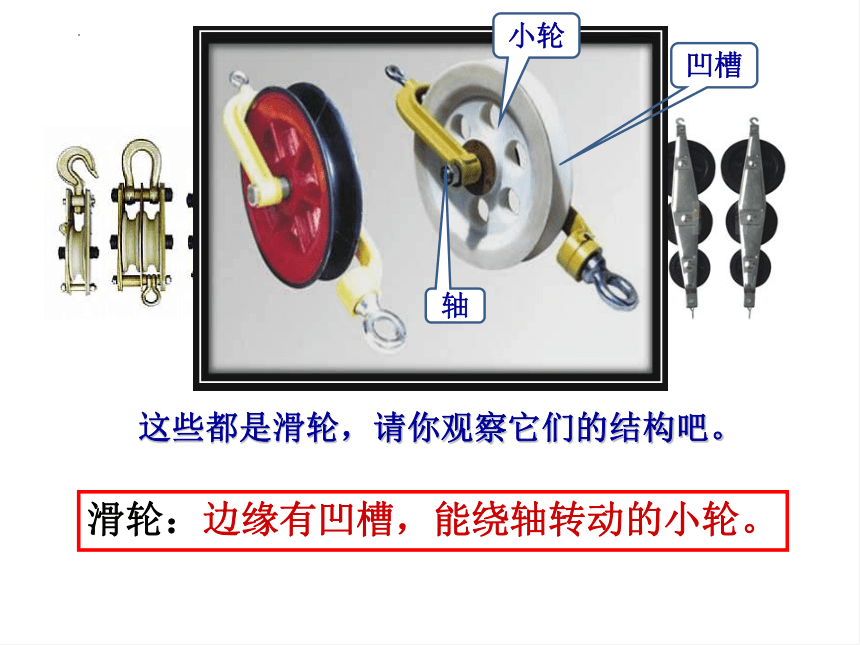

　这些都是滑轮，请你观察它们的结构吧。
凹槽
轴
小轮
滑轮：边缘有凹槽，能绕轴转动的小轮。

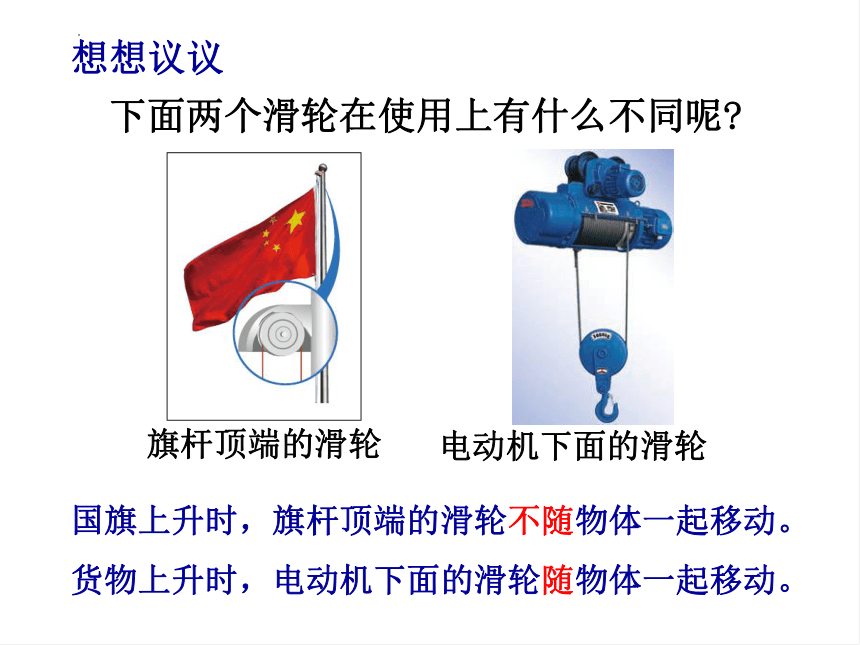

下面两个滑轮在使用上有什么不同呢
旗杆顶端的滑轮
电动机下面的滑轮
想想议议
国旗上升时，旗杆顶端的滑轮不随物体一起移动。
货物上升时，电动机下面的滑轮随物体一起移动。

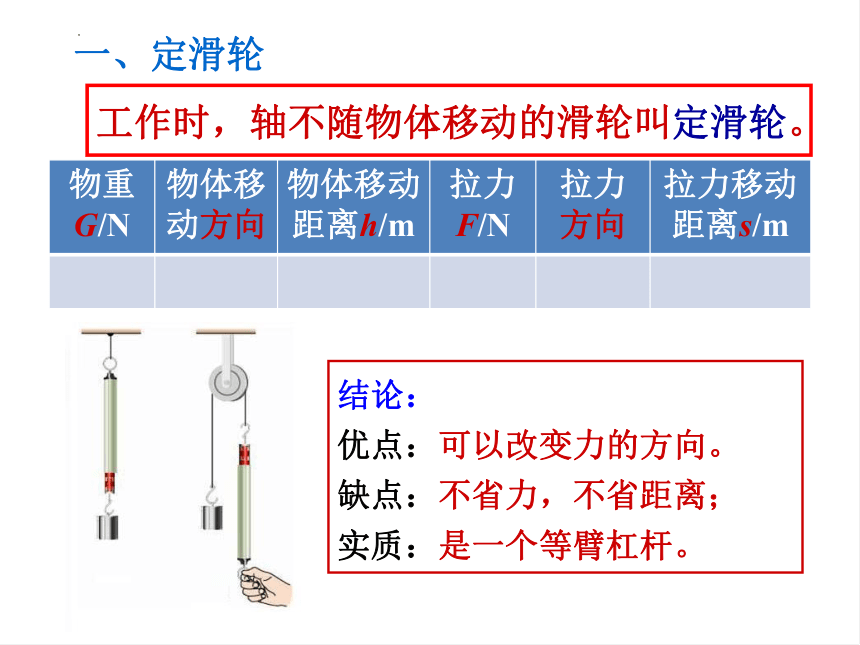

工作时，轴不随物体移动的滑轮叫定滑轮。
结论：
优点：可以改变力的方向。
缺点：不省力，不省距离；
实质：是一个等臂杠杆。
一、定滑轮
物重G/N 物体移动方向 物体移动距离h/m 拉力F/N 拉力 方向 拉力移动距离s/m

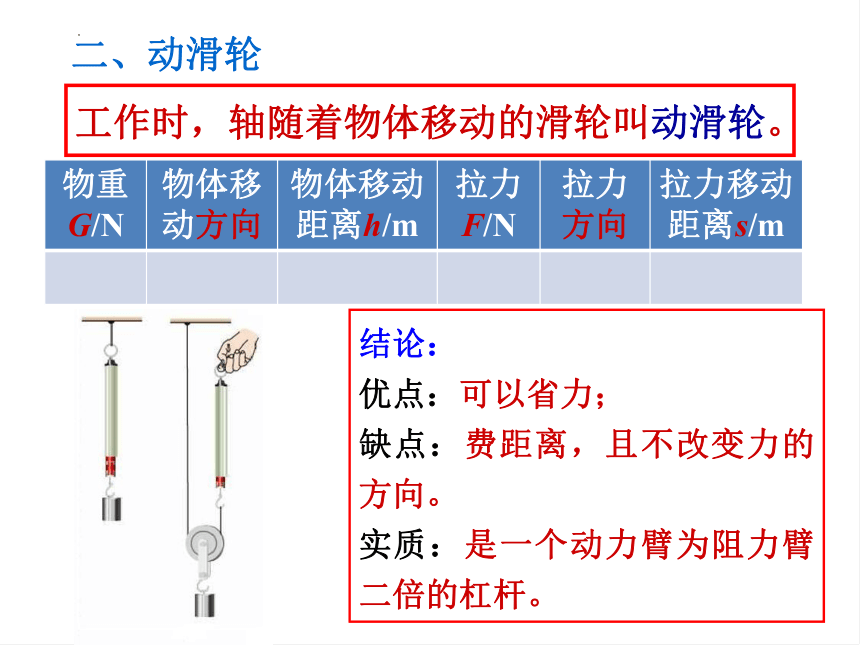

工作时，轴随着物体移动的滑轮叫动滑轮。
结论：
优点：可以省力；
缺点：费距离，且不改变力的方向。
实质：是一个动力臂为阻力臂二倍的杠杆。
二、动滑轮
物重G/N 物体移动方向 物体移动距离h/m 拉力F/N 拉力 方向 拉力移动距离s/m

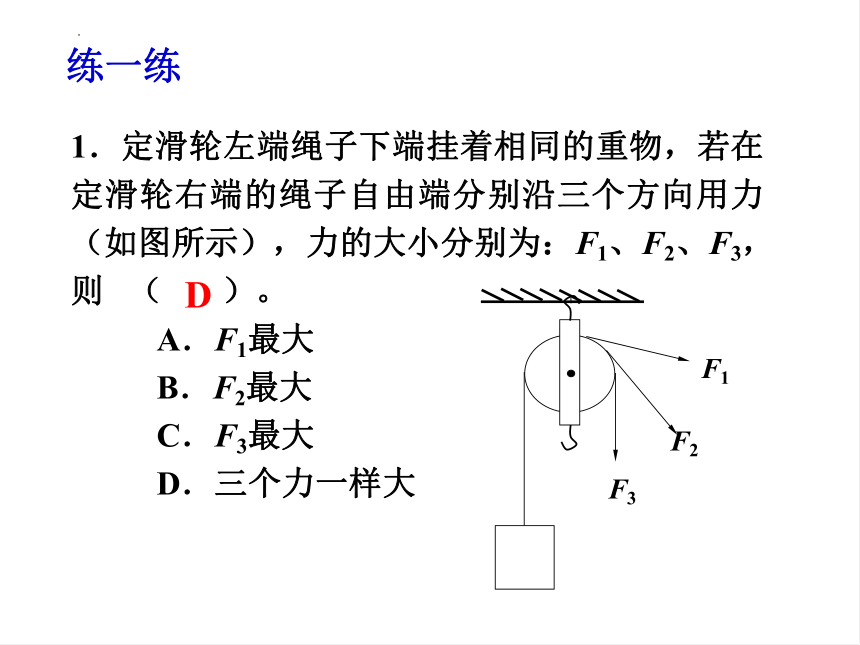

1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
练一练

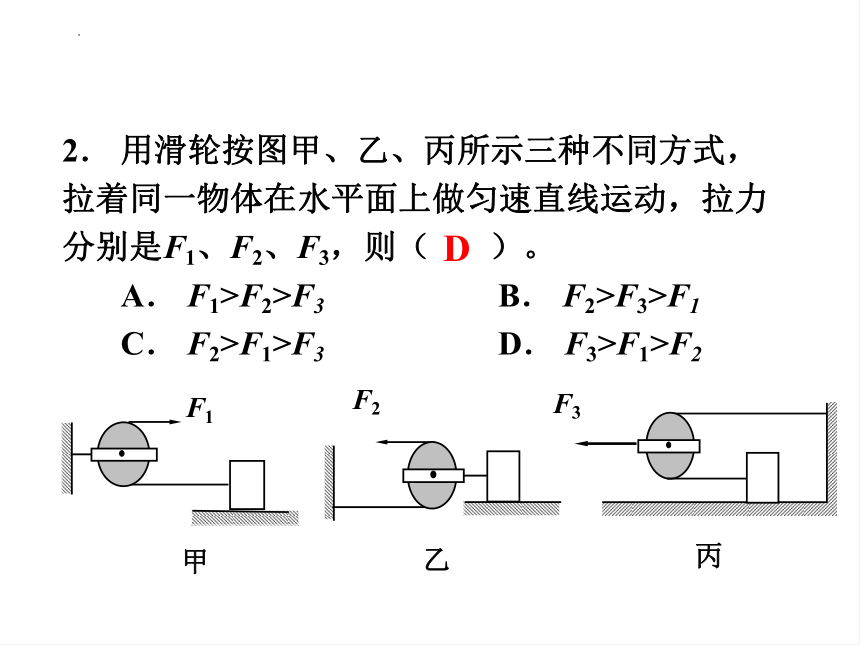

2． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D
丙
F3
乙
F2
甲
F1

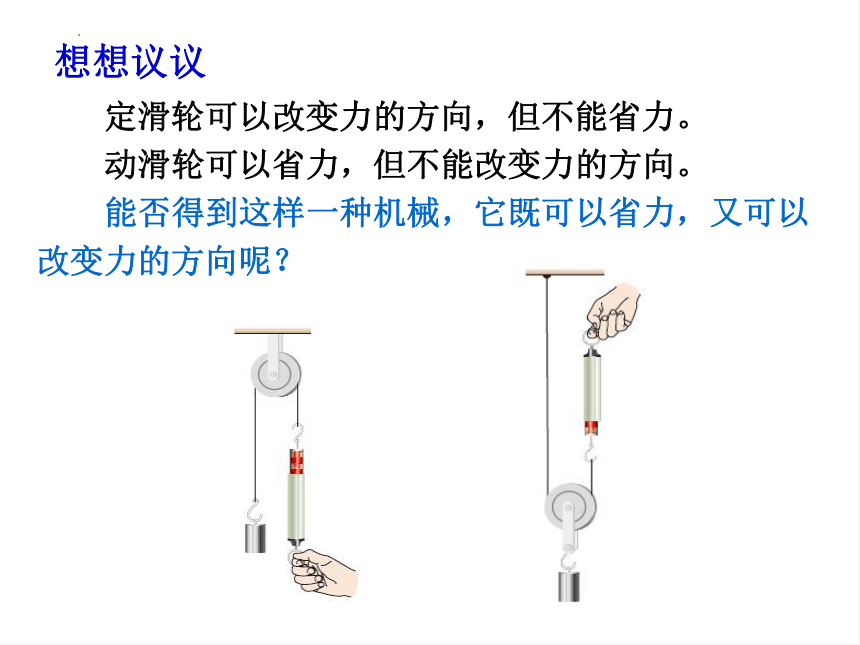

　　定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
想想议议

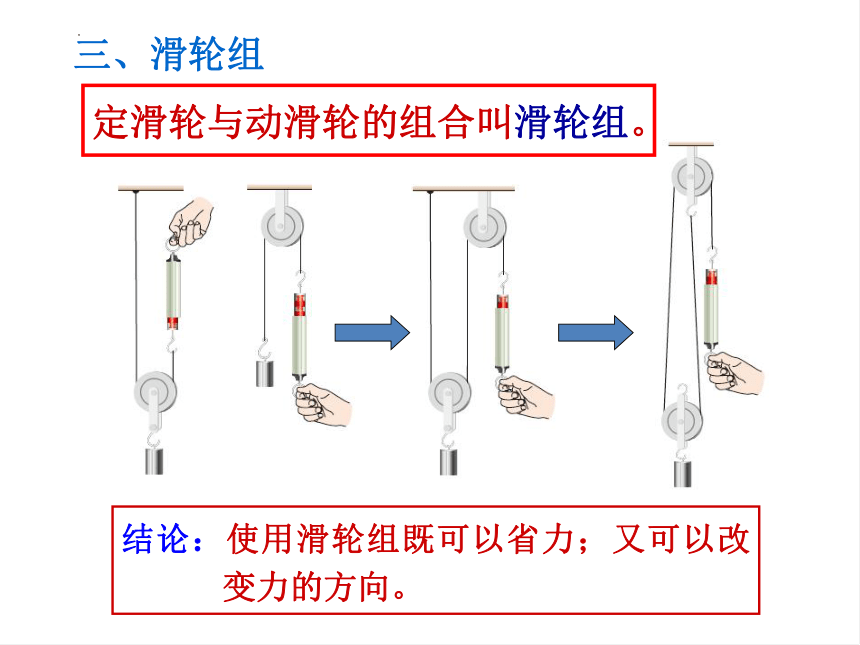

三、滑轮组
定滑轮与动滑轮的组合叫滑轮组。
结论：使用滑轮组既可以省力；又可以改变力的方向。
S
F
h
G
三、滑轮组
定滑轮与动滑轮的组合叫滑轮组。
探究滑轮组的特点：
次数 物重G/N 物体移动距离h/m 拉力F/N 拉力移动距离s/m
1
2
3
记录数据议一议
2、s=nh （绳子自由端移动s距离，重物上升h高度）
（V绳=nV物）
3、n绳子承担物重的股数（n就为与动滑轮相连绳子的段数）
1、力的关系：
（2）不计摩擦、绳重时：
（1）不计摩擦、绳重和动滑轮的自重时：
实验结论：
滑轮组的特点
F
F
你发现了什么规律？
n为承担物重的绳子段数。
（n就为与动滑轮相连绳子的段数）
绳子段数：腰斩法
讨 论
讨论：若每个滑轮重30 N，结果如何？
G =
h =
F=100 N
s=10 m
F=
s=
G=100 N
h=10 m
F=100 N
s=
G =
h=10 m
F
s=
物体以0.2 m/s的速度匀速上升10 s 的时间
不计摩擦、绳重和动滑轮的自重时
练一练
汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
练一练
物体能被提起吗？
动滑轮对物体的拉力？
地面对物体的支持力？
物体对地面的压力？
F=10 N
G动=5 N
G=50 N
想一想
这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
议一议
F
F
F=1/2G
F=1/3G
绳子的绕法：奇定偶动，先内后外。
根据F与G的大小关系画出绕线：
（1）当n为奇数时，绳子的起始点从动滑轮开始，经定滑轮依次按画螺旋线的方法绕线。
（2）当n为偶数时，绳子的起始点从定滑轮开始，经动滑轮依次按画螺旋线的方法绕线。
练一练
利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
议一议
F
F
讨论：这两种绕线方法有什么不同？
n=4
n=5
试一试
轮 轴
r
F1
R
手摇钻
自行车把
脚蹬轮盘
套筒扳
门把手
大扳手
水龙头
F2
想一想
斜面：省力、费距离
想一想
H
S
把重物从地面直接匀速提升到H米的高处：所用力是物重G，经过的距离是H
把它沿长为S米的斜面推 到顶端，经过的距离长了是S ，但用的力却比物重G小得多了！
斜面也是一种简单机械
想一想
课堂小结
定滑轮
动滑轮
滑轮组
