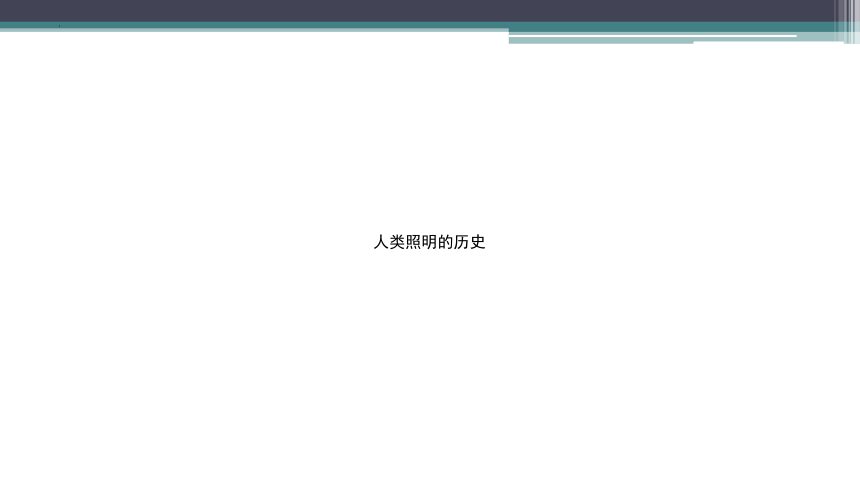

人类照明的历史
火
—人类的文明
人类照明的历史

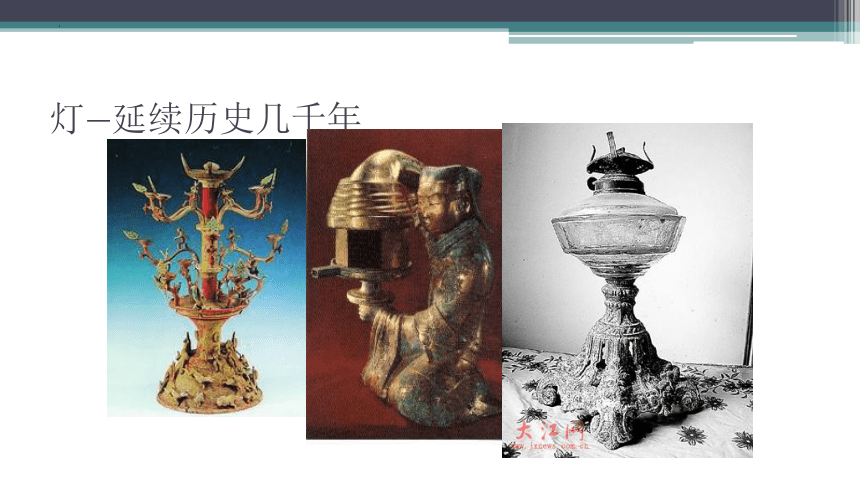

灯—延续历史几千年
1879年爱迪生发明白炽灯
荧光灯将电光源带入新天地
但是，目前照明和城市美化所用大部分灯具，只有5％的电能转换为光能，造成巨大的能量损耗。
如果采用LED取代传统的照明方式，将在环保、节能等方面产生巨大的效益。

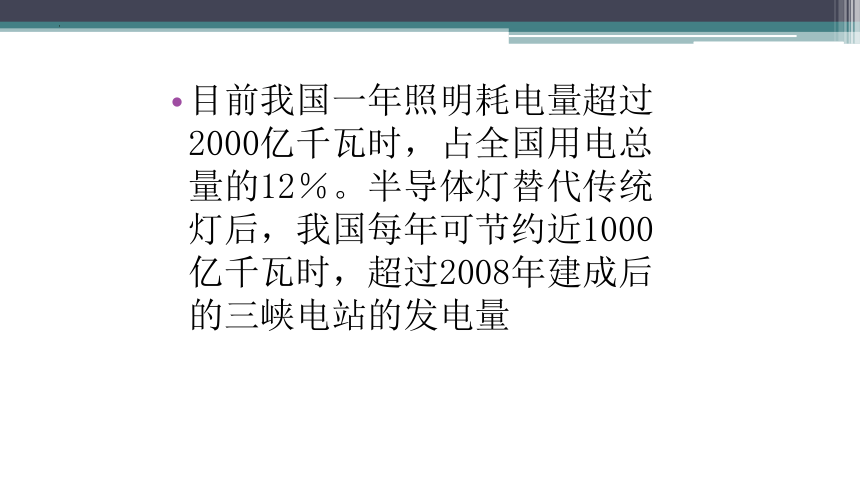

目前我国一年照明耗电量超过2000亿千瓦时，占全国用电总量的12％。半导体灯替代传统灯后，我国每年可节约近1000亿千瓦时，超过2008年建成后的三峡电站的发电量
照明的要求
白光（显色指数接近阳光）
高亮度
长寿命
低成本
半导体照明的来临
一些实际情况下的光照度值
无月夜天光在地面上所生的照度 3×10-4 lm/m2
接近天顶的满月在地面所生的照度 0.2 lm/m2
办公室工作时所必须的照度 20～100 lm/m2
晴朗的夏日在采光良好的室内的照度 100～500 lm/m2
夏日太阳不直接射到的露天地面的照度 1000～10000 lm/m2
如何使单色的LED发出白光？
1.基于蓝光LED，通过荧光粉激发出黄光，
与蓝光组合成为白光
Ａ.单芯片：a.InGaN(蓝)/YAG荧光粉 　　这是一种目前较为成熟的产品，其中1W的和5W的Lumileds已有批量产品。这些产品采用芯片倒装结构，提高发光效率和散热效果。荧光粉涂覆工艺的改进，可将色均匀性提高10倍。实验证明，电流和温度的增加使LED光谱有些蓝移和红移，但对荧光光谱影响并不大。寿命实验结果也较好，Φ5的白光LED在工作1.2万小时后，光输出下降80%，而这种功率LED在工作1.2万小时后，仅下降10%，估计工作5万小时后下降30%。这种称为Luxeon的功率LED最高效率达到44.3lm/w，最高光通量为187lm，产业化产品可达120lm，Ra为75-80。
GaN基蓝色LED芯片
b.InGaN(蓝)/红荧光粉+绿荧光粉 　　Lumileds公司采用460nmLED配以SrGa2S4：Eu2+(绿色)和SrS：Eu2+(红色)荧光粉，色温可达到3000K-6000K的较好结果，Ra达到82-87，较前述产品有所提高。InGaN(紫外)/(红+绿+蓝)荧光粉　　Cree、日亚、丰田等公司均在大力研制紫外LED。Cree公司已生产出50mW、385nm—405nm的紫外LED；丰田已生产此类白光LED，其Ra大于等于90，但发光效率还不够理想；日亚于最近制得365nm、1mm2、4.6V、500mA的高功率紫外LED，如制成白色LED，会有较好效果。　　ZnSe和OLED白光器件也有进展，但离产业化生产尚远。
Ｂ.双芯片： 　　可由蓝LED+黄LED、蓝LED+黄绿LED以及蓝绿LED+黄LED制成，此种器件成本比较便宜，但由于是两种颜色LED形成的白光，显色性较差，只能在显色性要求不高的场合使用。
