半导体发光二极管的基本特性

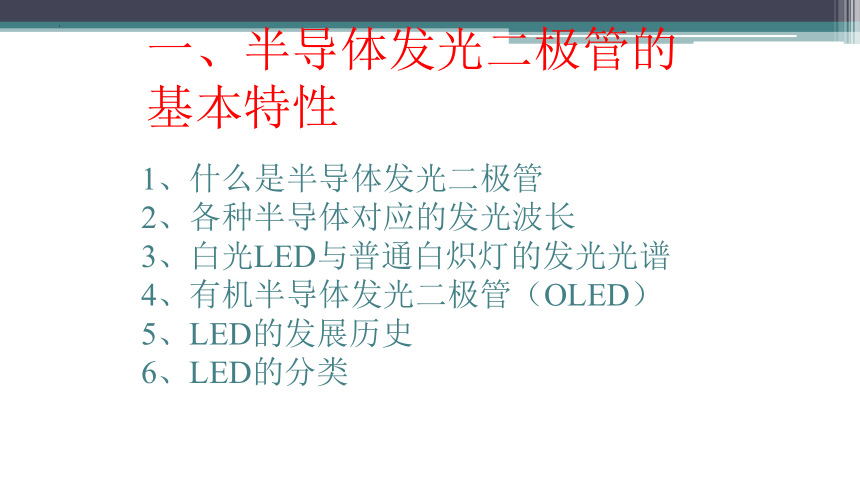

一、半导体发光二极管的基本特性
1、什么是半导体发光二极管
2、各种半导体对应的发光波长
3、白光LED与普通白炽灯的发光光谱
4、有机半导体发光二极管（OLED）
5、LED的发展历史
6、LED的分类

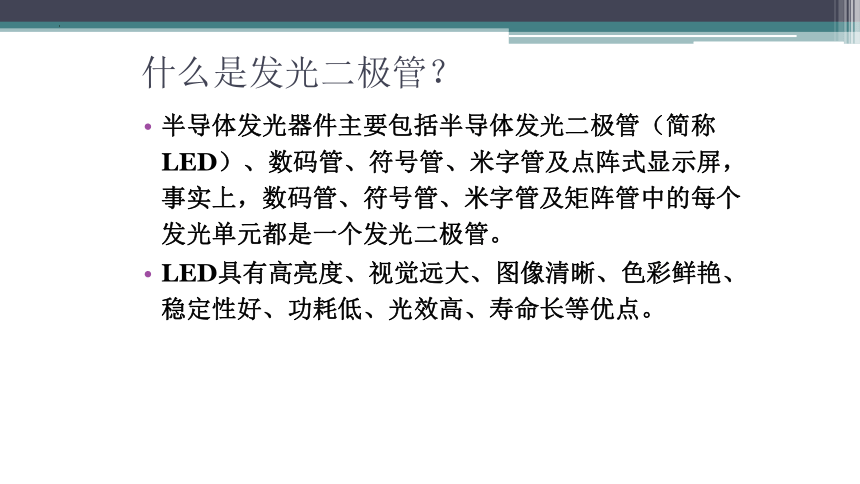

什么是发光二极管？
半导体发光器件主要包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏，事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
LED具有高亮度、视觉远大、图像清晰、色彩鲜艳、稳定性好、功耗低、光效高、寿命长等优点。

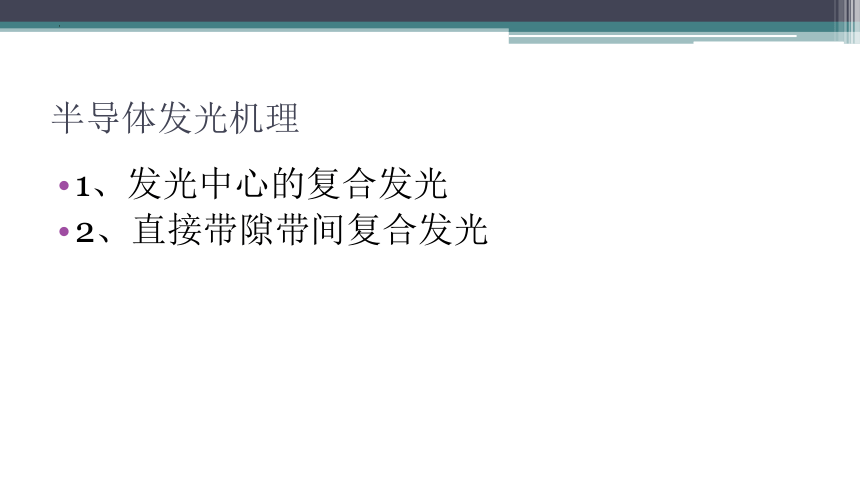

半导体发光机理
1、发光中心的复合发光
2、直接带隙带间复合发光

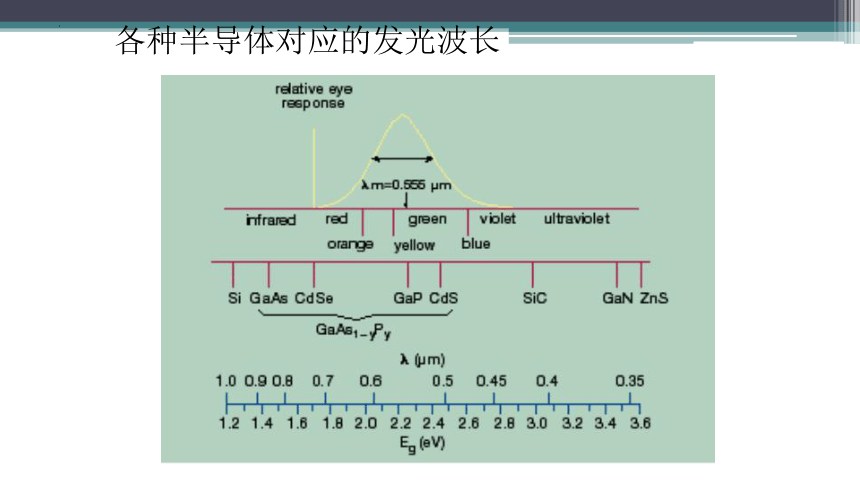

各种半导体对应的发光波长

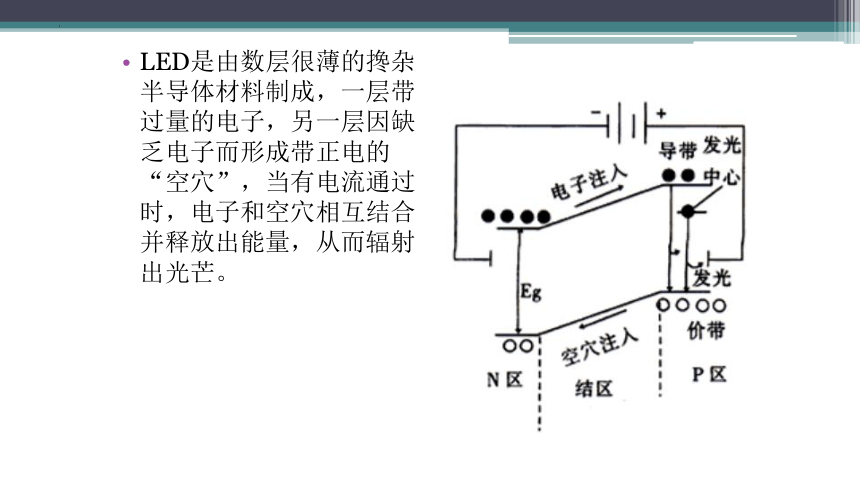

LED是由数层很薄的搀杂半导体材料制成，一层带过量的电子，另一层因缺乏电子而形成带正电的“空穴”，当有电流通过时，电子和空穴相互结合并释放出能量，从而辐射出光芒。
LED的构造图
基本物理量
光通量： 符号 Φ，单位 流明 Lm， 说明 发光体每秒种所发出的光量之总和，即光通量。光通量是衡量光源的重要参数。单位为流明（符号为Lm）
光强：符号 I，单位 坎德拉 cd
定义为波长为550nm的单色光源发光时，如果它在某一方向上的辐射强度为1/681（W/sr)，称此单色光源在该方向上的发光强度为1坎德拉(cd)。说明 发光体在特定方向单位立体角内所发射的光通量
照度：照度是指单位面积上接收到的光通量。照度符号是E，照度单位是勒克斯（lx），计算式为：E=F/S
式中：F—光通量，流；
S—照明面积，米2；
E—照度，勒克斯 Lm/m2。
1勒（lx ）相当于1米2被照面上光通量为1流明（lm）时的照度。夏季阳光强烈的中午地面照度约50000勒（lx），冬天晴天时地面照度约2000勒（lx），晴朗的月夜地面照度约0.2勒（lx )。
亮度：符号 L，单位 尼脱 cd/m2，说明 发光体在特定方向单位立体角单位面积内的光通量
光效：单位 每瓦流明 Lm/w，说明 电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示
平均寿命：单位 小时，说明 指光源强度下降至50%时的小时数
显色性
　　显色性即光源射到物体上，呈现物体颜色的程度。显色性越高，则光源对颜色的 还原越好，观察到的颜色就越接近自然色。国际照明委员会CIE把太阳的显色指数定为Ra=100，各类光源的显色指数各不相同。显色性是照明装饰设计上非常重要的环节，直接影响装饰物品的效果。
发光光谱特性：带间复合，峰值波长与禁带宽度Eg相对应，发光中心的复合发光，由发光中心位置决定，有一定的谱宽
温度特性：温度T上升，禁带宽度Eg下降，载流子复合速率减小，发光强度下降，谱线红移
发光效率 和出光效率 o：发光效率 指半导体体内复合产生的光子数与注入的电子－空穴对数之比；出光效率 o指发射出体外的光子数与注入的电子－空穴对数之比
