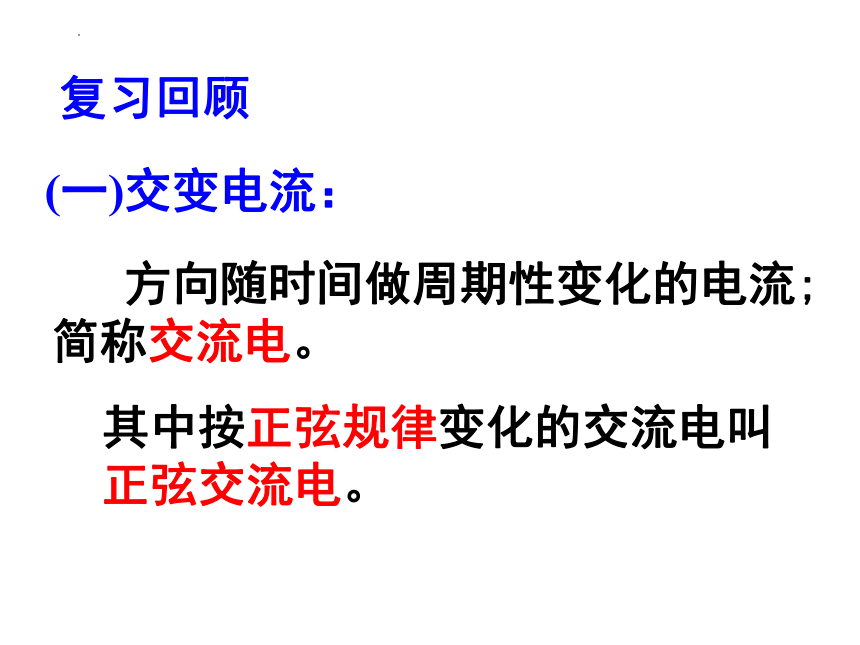

复习回顾
(一)交变电流：
方向随时间做周期性变化的电流;简称交流电。
其中按正弦规律变化的交流电叫
正弦交流电。
规律：
瞬时值表达式：从中性面开始计时
电压:
电动势:
在纯电阻电路中:
电流:

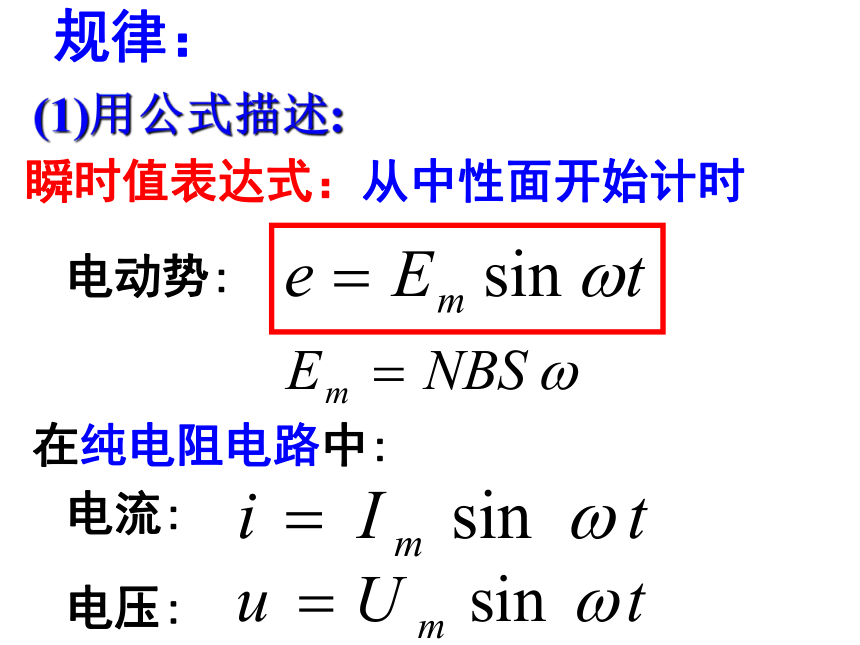

(1)用公式描述:
规律：
瞬时值表达式：从与中性面垂直的位置（峰值面）开始计时
电压:
电动势:
在纯电阻电路中:
电流:

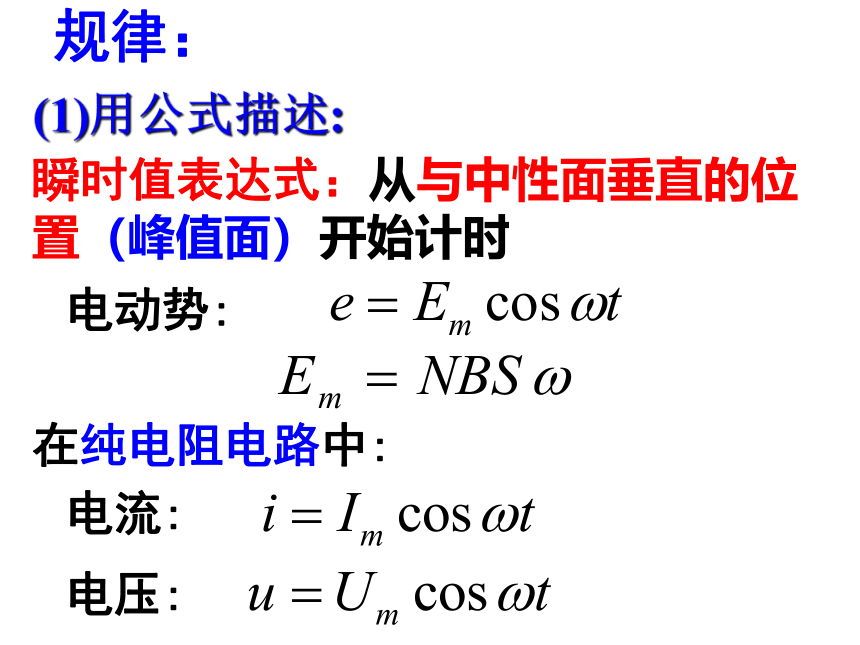

(1)用公式描述:

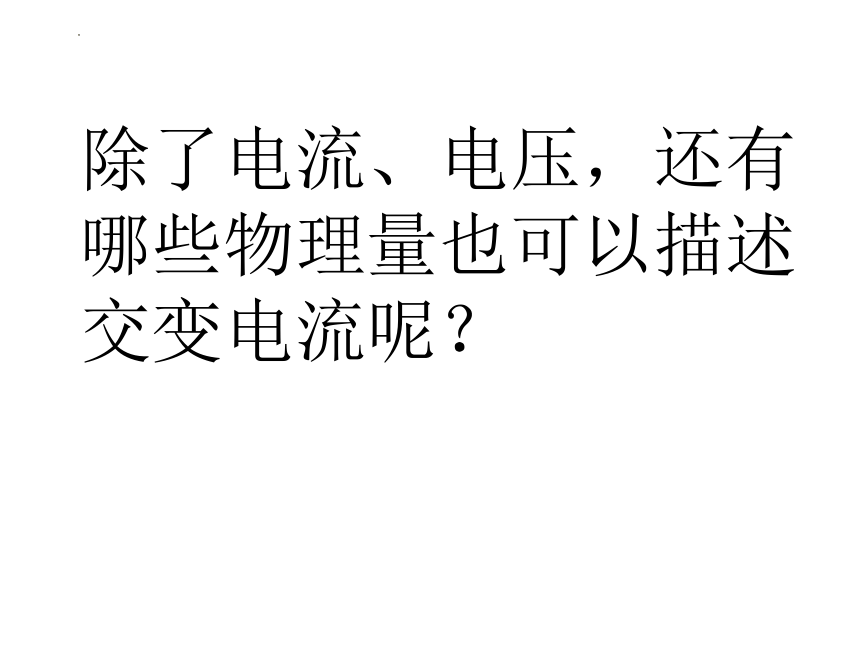

除了电流、电压，还有哪些物理量也可以描述交变电流呢？
3.2 交变电流的描述

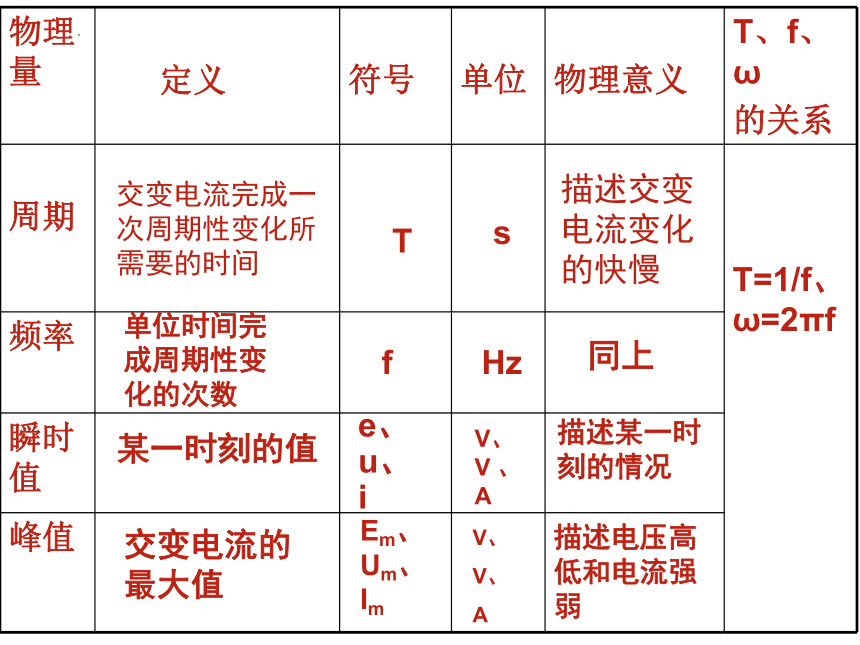

物理量 定义 符号 单位 物理意义 T、f、ω
的关系
周期
频率
瞬时值
峰值
交变电流完成一次周期性变化所需要的时间
T
s
描述交变电流变化的快慢
T=1/f、
ω=2πf
单位时间完成周期性变化的次数
f
Hz
同上
某一时刻的值
e、
u、
i
V、V 、A
描述某一时刻的情况
交变电流的最大值
V、
V、
A
描述电压高低和电流强弱
Em、Um、
Im

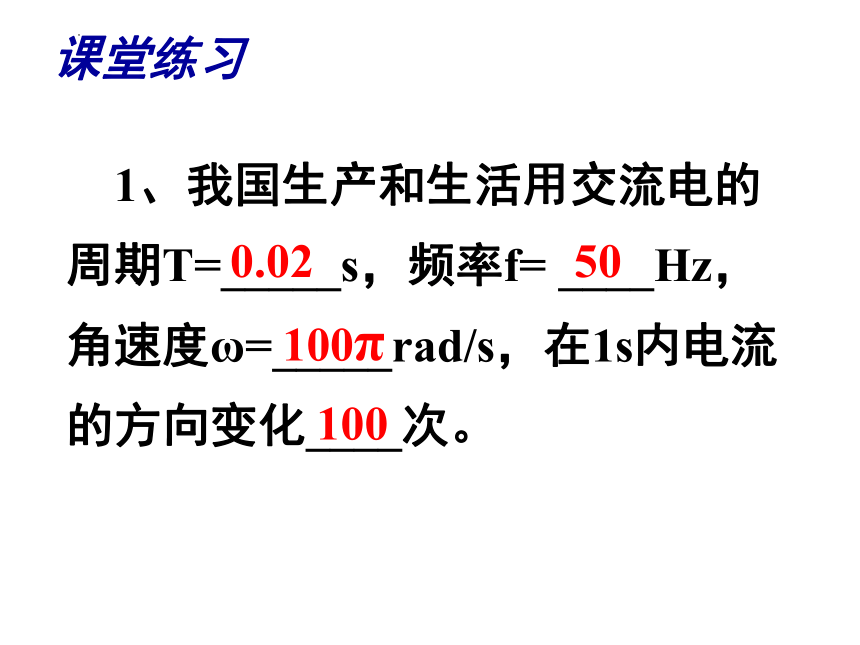

1、我国生产和生活用交流电的周期T=_____s，频率f= ____Hz，角速度ω=_____rad/s，在1s内电流的方向变化____次。
0.02
50
100π
100
课堂练习

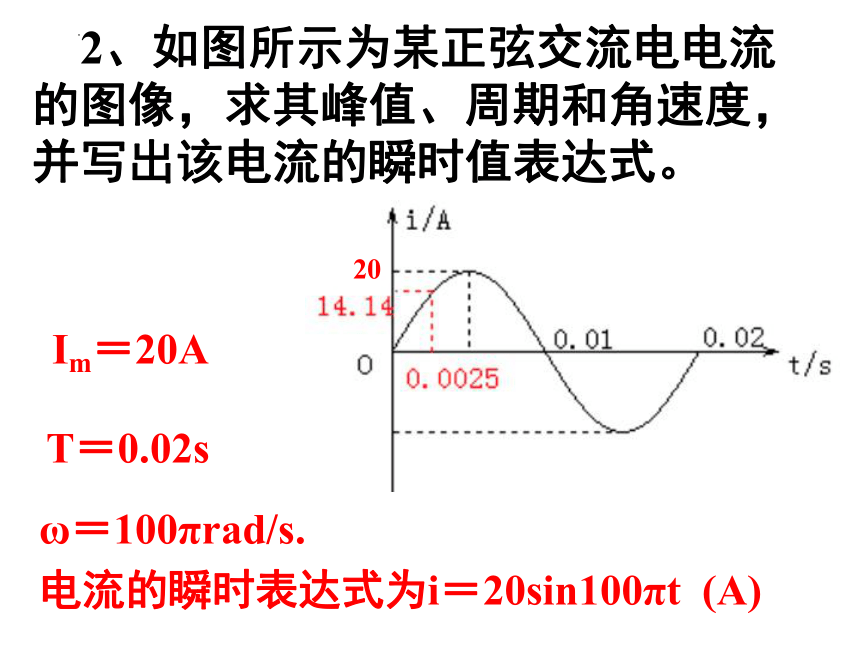

　2、如图所示为某正弦交流电电流的图像，求其峰值、周期和角速度，并写出该电流的瞬时值表达式。
Im＝20A
ω＝100πrad/s.
电流的瞬时表达式为i＝20sin100πt (A)
T＝0.02s
20

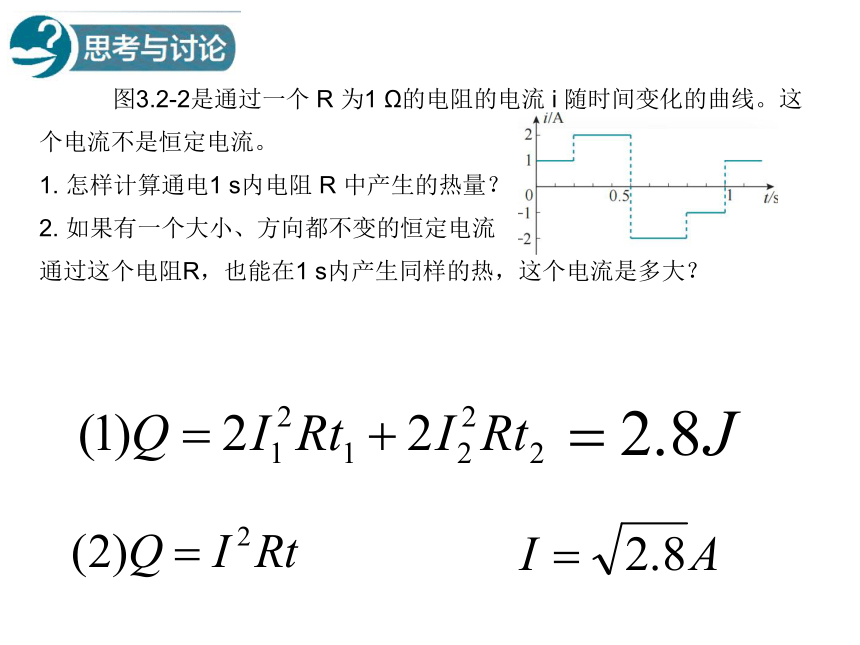

图3.2-2是通过一个 R 为1 Ω的电阻的电流 i 随时间变化的曲线。这个电流不是恒定电流。
1. 怎样计算通电1 s内电阻 R 中产生的热量？
2. 如果有一个大小、方向都不变的恒定电流
通过这个电阻R，也能在1 s内产生同样的热，这个电流是多大？
i/A
2
t/s
-2
1
0.5
一交变电流的电流随时间变化图像如图所示，当该电流通过R=10欧姆的纯电阻时，1秒钟所产生的热量为多少焦耳？
甲、乙图中电炉烧水,设壶材料相同、水质量相等、水的初温相同．若直流电源用10分钟把水烧开，而第二次用交流电时也用10分钟把水烧开
电炉烧水
交流电的热效果和直流电相同
我的电流是恒定的3A
我10分钟把水烧开
我10分钟也把水烧开！
我的电流是变化的
我的电流有效值也是3A
1.有效值 定义：
根据电流的热效应来规定，让交流与直流分别通过相同的电阻，如果在交流电的一个周期内它们产生的热量相等，就把这个直流的数值叫做这个交流的有效值。
二、峰值和有效值
2.正弦式交变电流有效值与最大值之间的关系：
有效值的求解方法：Q直=Q交
例3.如图表示交流的电流随时间变化的图像,求它们电流的有效值。
例4.如图表示交流的电流随时间变化的图像,求它们电流的有效值。
实际生活中的有效值
用电器铭牌上标的电压是有效值还是峰值
无特别说明时提到的交变电流的数值是指有效值
交流用电设备上所标的额定电压和额定电流是指有效值
交流电压表、电流表测量的数值是指有效值
保险丝的熔断电流是指有效值
说明：
电容器
耐压值（最大值）
注意：峰值（最大值）、有效值、 平均值在应用上的区别。
1、在求交流电的功、功率或电热时必须用交流电的有效值。
i/A
2
t/s
-2
1
0.5
例1：一交变电流的电流随时间变化图像如图所示，当该电流通过R=10欧姆的纯电阻时，1秒钟所产生的热量为多少焦耳？
2、在交流电路中求通过某导体截面的电量一定要用电流的平均值，不能用有效值。
例2：在水平方向的匀强磁场中，有一个正方形线框绕垂直磁感线的轴匀速转动，已知线圈的匝数为100匝，面积为1m2电阻为10欧姆，磁感应强度为0.5T求在线圈由中性面转过与中性面成90°的过程中，通过线圈横截面得电量？
B
小结
3、最大值（峰值）： Em Um Ｉm 　
4、瞬时值： u i e
1、周期：交变电流完成一次周期性变化所需的时间。
2、频率：一秒内完成周期性变化的次数。
5、有效值： E U I
（1）定义：
根据电流的热效应来规定，让交流电和直流通过相同阻值的电阻，如果他们在一个周期内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值。
（2）正弦交流电的有效值与最大值的关系：
注意：A.对于交流电若没有特殊说明的均指有效值
C.求通过某导体截面的电量一定要用平均值。
B.在求交流电的功、功率或电热时必须用交流电的有效值。
