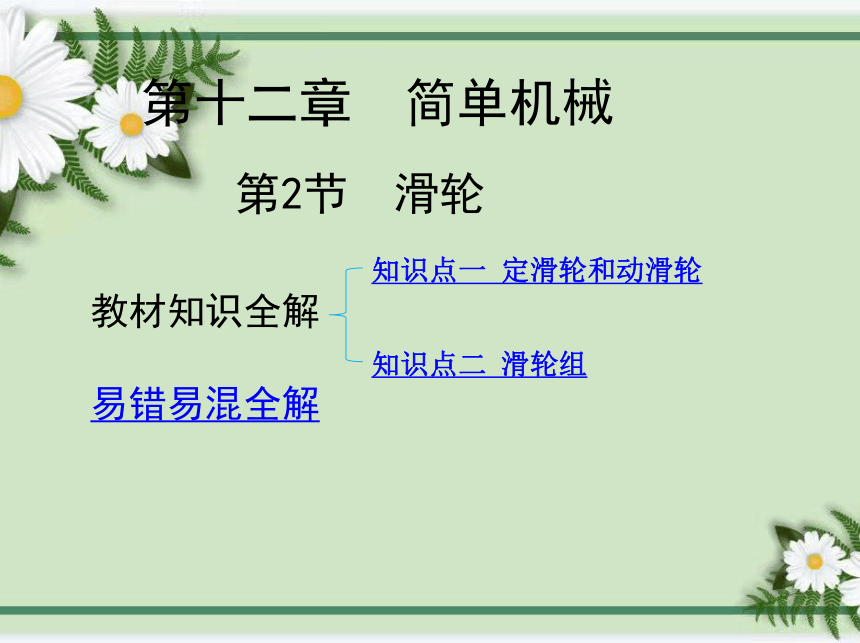

教材知识全解
易错易混全解
知识点一 定滑轮和动滑轮
知识点二 滑轮组
第2节　滑轮
第十二章　简单机械
1
定滑轮和动滑轮
86

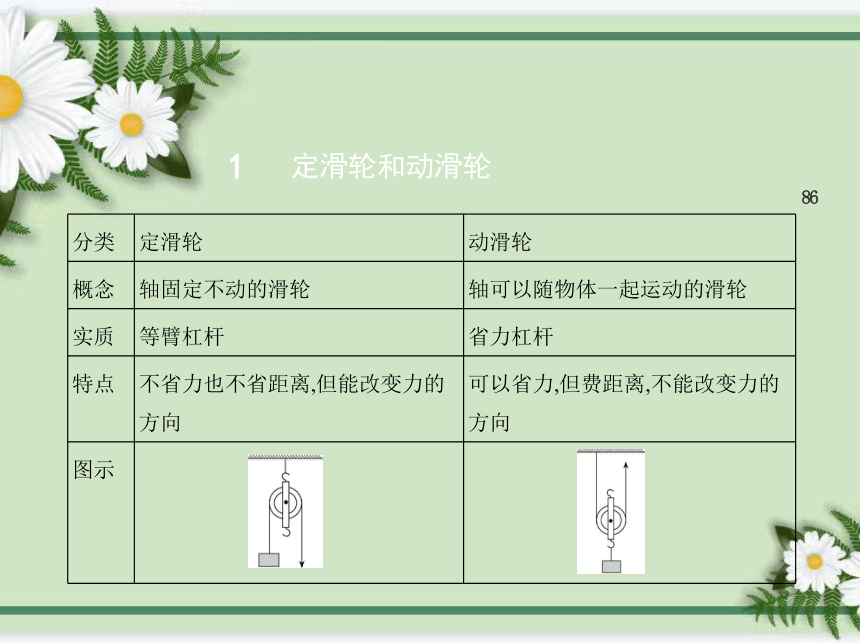

分类 定滑轮 动滑轮
概念 轴固定不动的滑轮 轴可以随物体一起运动的滑轮
实质 等臂杠杆 省力杠杆
特点 不省力也不省距离,但能改变力的方向 可以省力,但费距离,不能改变力的方向
图示
说 明

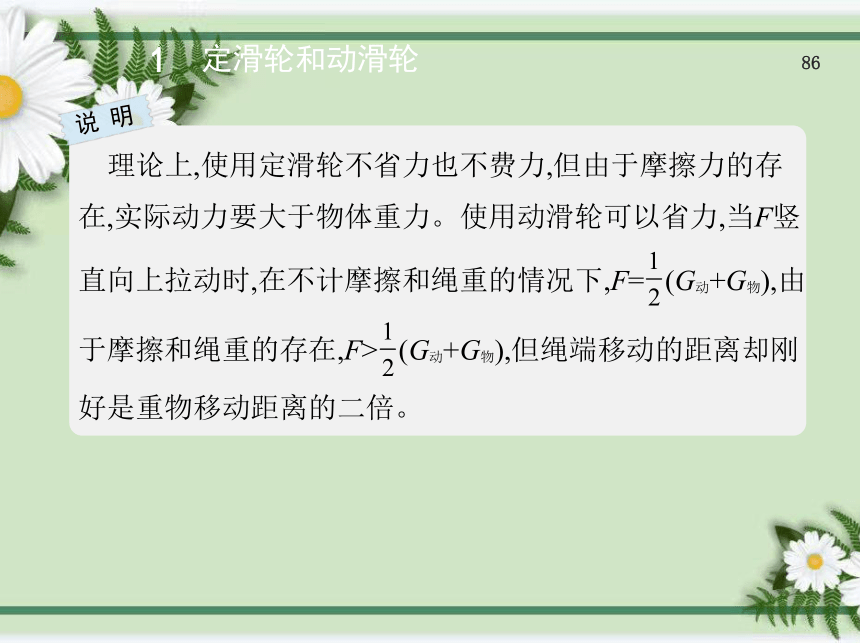

理论上,使用定滑轮不省力也不费力,但由于摩擦力的存
在,实际动力要大于物体重力。使用动滑轮可以省力,当F竖
直向上拉动时,在不计摩擦和绳重的情况下,F= (G动+G物),由
于摩擦和绳重的存在,F> (G动+G物),但绳端移动的距离却刚
好是重物移动距离的二倍。
1
定滑轮和动滑轮
86
(2022广东高州校际联盟期中B卷)如图所示,滑轮　
　 可以看作等臂杠杆(选填“A”或“B”);若物体所受重
力均为30牛且处于静止状态,不计摩擦、绳重和滑轮重力,力
F1的大小为　　　 牛,力F2的大小为　　　 牛。

例1
A
30
15
1
定滑轮和动滑轮
86

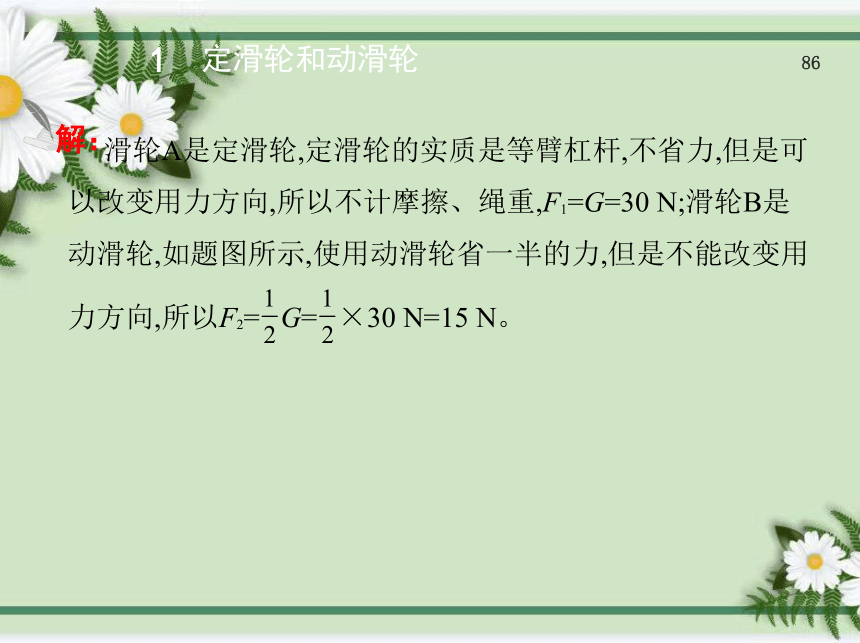

滑轮A是定滑轮,定滑轮的实质是等臂杠杆,不省力,但是可
以改变用力方向,所以不计摩擦、绳重,F1=G=30 N;滑轮B是
动滑轮,如题图所示,使用动滑轮省一半的力,但是不能改变用
力方向,所以F2= G= ×30 N=15 N。
解：
1
定滑轮和动滑轮
86

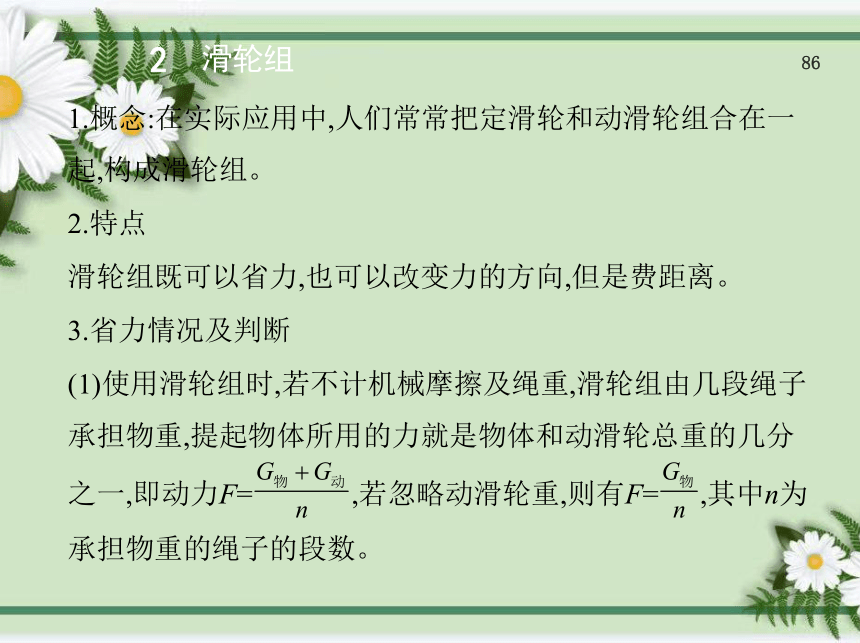

1.概念:在实际应用中,人们常常把定滑轮和动滑轮组合在一
起,构成滑轮组。
2.特点
滑轮组既可以省力,也可以改变力的方向,但是费距离。
3.省力情况及判断
(1)使用滑轮组时,若不计机械摩擦及绳重,滑轮组由几段绳子
承担物重,提起物体所用的力就是物体和动滑轮总重的几分
2
滑轮组
86
之一,即动力F= ,若忽略动滑轮重,则有F= ,其中n为
承担物重的绳子的段数。

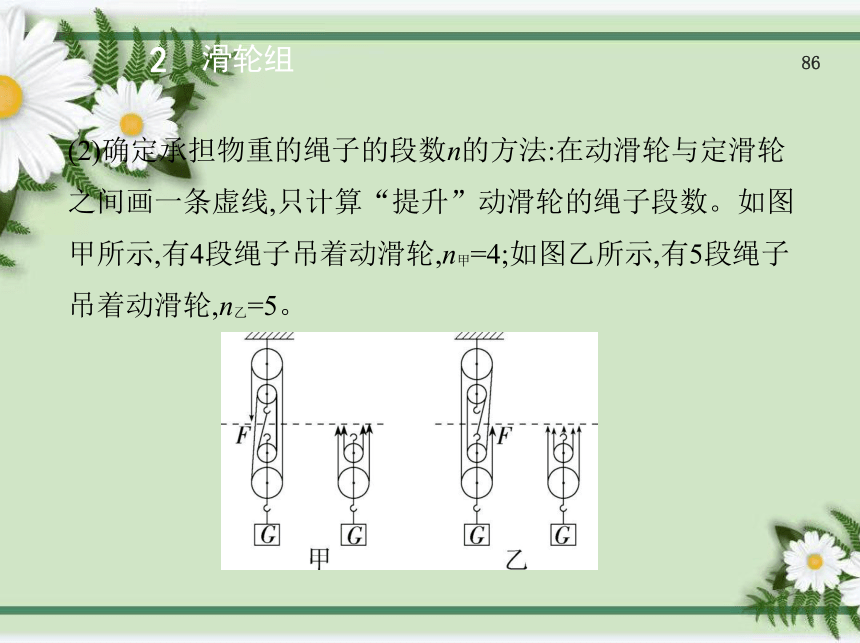

(2)确定承担物重的绳子的段数n的方法:在动滑轮与定滑轮
之间画一条虚线,只计算“提升”动滑轮的绳子段数。如图
甲所示,有4段绳子吊着动滑轮,n甲=4;如图乙所示,有5段绳子
吊着动滑轮,n乙=5。
2
滑轮组
86
(2022江苏海安期末)要用如图所示的滑轮组吊起重500
N的重物。已知绳子能承受的最大拉力为200 N,请画出绕绳
的方法(不计绳重、滑轮重与摩擦)。

例2
2
滑轮组
86
滑轮重、绳重和摩擦均不计时,承担物重的绳子段数至少
为:n= =2.5,故需要3段绳子提升;3为奇数,根据“奇动偶
定”的原则,绳子起始端应系在动滑轮的挂钩上,然后再向定
滑轮绕绳。
解：
2
滑轮组
86
解答“滑轮组的组装及设计”问题时,一般要按照以下思路:
2
滑轮组
86
方法归纳
①求 求承担物重的绳子的“段数” 求解方法有两种,一是根据n= 去求,当G物+G动不能被F整除时,要采用“只入不舍”的方法来处理小数位;二是根据移动距离的关系n= 来求
②定 确定动滑轮的“个数” 根据求出的绳子的段数n来确定。当n为奇数时,动滑轮的个数N= ;当n为偶数时,动滑轮的个数N=
③找 找绳子的“起点” 可依据“奇动偶定”的原则来确定。当n为奇数时,绳子的起始端在动滑轮的挂钩上;当n为偶数时,绳子的起始端在定滑轮的挂钩上
④画 画绕绳、确定滑轮 个数 根据要求确定滑轮的个数,最后得到符合要求的装配图
说明 定滑轮和动滑轮个数已知的滑轮组组装问题,可以按照“①求、
②找、③画”的思路解答
2
滑轮组
86
方法归纳
(2022江西乐平期中)如图所示,水平地面上的建筑工人
利用滑轮组,将重为800 N的物体在10 s内匀速提升2 m,工人
对绳子末端的拉力F的大小为500 N,该工人自身重力为600
N,两个滑轮的质量相等,不计绳重和摩擦。求:
(1)动滑轮的重力;
(2)支架受到滑轮组的拉力;
2
滑轮组
86
例3
(3)此滑轮组能提升的最大物重。
(1)从图中可知n=2,不计绳重和摩擦,根据F= (G+G轮)可知
动滑轮的重力G轮=nF-G=2×500 N-800 N=200 N;(2)支架受到
滑轮组的拉力F支架=3F+G轮=3×500 N+200 N=1700 N;(3)绳子
自由端的拉力最大为F'=G人=600 N,根据F= (G+G轮)可知此
滑轮组能提升的最大物重G'=nF'-G轮=2×600 N-200 N=1 000
N。
2
滑轮组
86
解：
(1)在不计动滑轮重、绳重和摩擦的情况下,使用滑
轮组提升物体时,有几段绳子承担物重,拉力就是物重的几分
之一,即F= G物(n为吊动滑轮和重物的绳子股数);若考虑动滑
轮重G动,则F= (G物+G动)(不计绳重及摩擦)。(2)若物体升高h,
则绳子自由端移动距离s=nh。(3)绳子自由端移动的速度v绳
与物体移动的速度v物的关系:v绳=nv物。
2
滑轮组
86
方法归纳
认为使用动滑轮都能省一半的力
例 (2022广西灌阳期中)如图所示,利用三个质量相同的滑
轮提起相同质量的重物时,所需拉力分别为F1、F2和F3,不计
绳重和摩擦,若滑轮和物体重分别为2 N和10 N,匀速提升重
物G时,拉力最大的是　　　 (选填“F1”、“F2”或
“F3”),其大小为　　　 N。
F2
22
不计绳重和摩擦,图甲中滑轮为动滑轮,承担物重的绳子有
两股,则F1= (G+G动)= ×(10 N+2 N)=6 N;图乙中,作用在绳子
上的力等于物重,而有两股绳子作用在动滑轮上,则F2=2G+G
动=2×10 N+2 N=22 N;图丙中滑轮为定滑轮,定滑轮不省力,则
F3=G=10 N。
认为使用动滑轮都能省一半的力
解：
易错警示
错误认为使用动滑轮一定省一半的力,拉力移动的距离一定为物体移动距离的二倍,而错答“F3 10”。若在实际使用过程中,动滑轮的轴不是和重物一起运动,而是和拉力一起运动,动滑轮就不会省一半的力,拉力移动的距离也不是物体移动距离的二倍。
第2节　滑轮
第十二章　简单机械
