电阻的测量

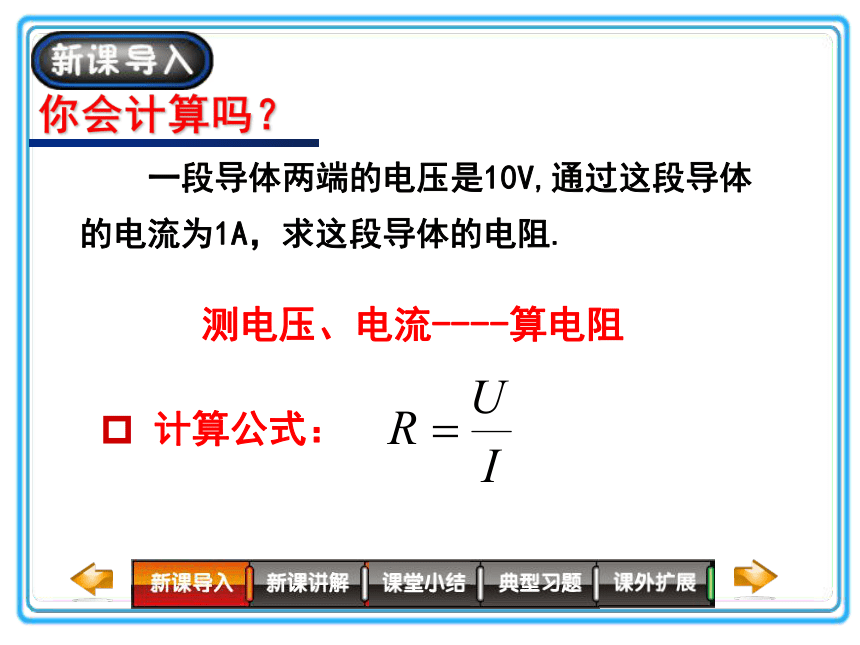

一段导体两端的电压是10V,通过这段导体的电流为1A，求这段导体的电阻.
测电压、电流----算电阻
计算公式：
你会计算吗？
伏安法测电阻
测量R=
根据欧姆定律 得到
需知道:
R两端的电压U
和通过R的电流I
电压表测
电流表测
V
Rx
A
核心电路：
添加必要元件：
V
Rx
A
完善电路：
实验设计
① 变阻器滑片放阻值最大
② 目光检查有无短路
③ 试触检查是否工作正常

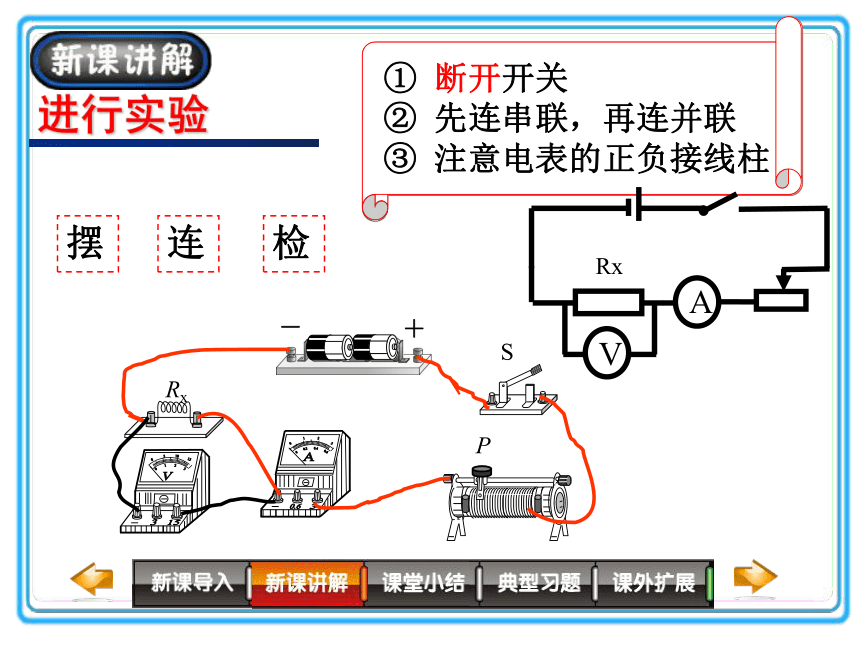

①摆放合理，不出交叉线
① 断开开关
② 先连串联，再连并联
③ 注意电表的正负接线柱
＋
－
0.6
3
A
0 0.2 0.4 0.6
|||||||||||||||||||||||||||||||
0 1 2 3
15
3
V
0 5 10 15
0 1 2 3
|||||||||||||||||||||||||||||||
S
P
Rx
摆
连
检
V
Rx
A
进行实验
调
＋
－
0.6
3
A
0 0.2 0.4 0.6
|||||||||||||||||||||||||||||||
0 1 2 3
15
3
V
0 5 10 15
0 1 2 3
|||||||||||||||||||||||||||||||
S
P
Rx
故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；
②电源电压可能过低。
故障1：电流表与电压表的指针反向偏转。
判断：电流表和电压表的“+”、“-”接线柱接反
摆
连
检
故障3：电流表指针超过最大值。
判断：量程可能选择过小；
故障4：滑动变阻器滑动时，电表示数无变化。
判断：滑动变阻器没有 “一上一下”连接。
进行实验
测
算

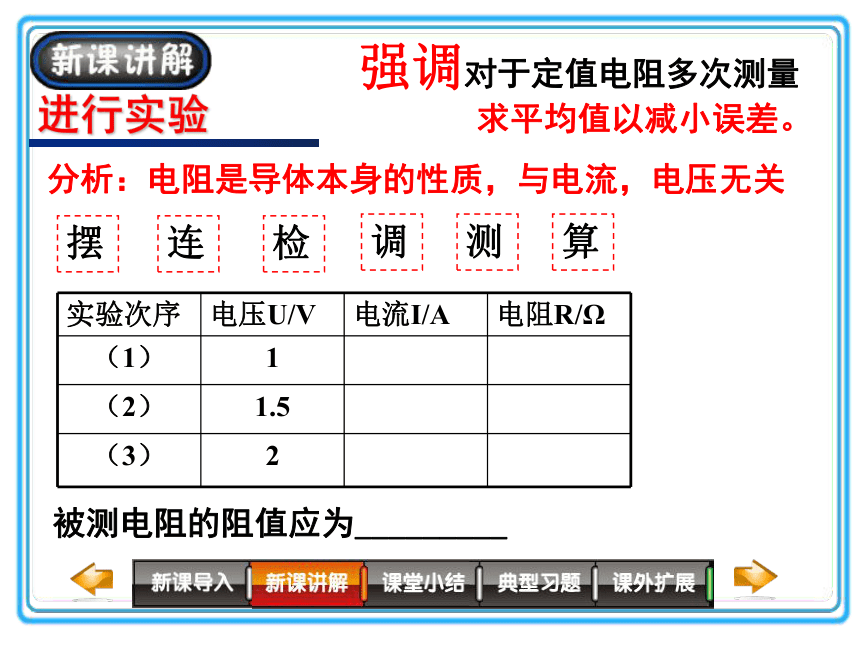

实验次序 电压U/V 电流I/A 电阻R/Ω
（1） 1
（2） 1.5
（3） 2
被测电阻的阻值应为_________
强调对于定值电阻多次测量
求平均值以减小误差。
进行实验
摆
连
检
调
分析：电阻是导体本身的性质，与电流，电压无关
×
伏安法测小灯泡电阻
摆
连
检
调
测
算
1 2 3
电压（V） 2 2.5 3
电流（A）
电阻（Ω）
平均值
分析：电阻大小与温度有关
电阻的测量
实验原理：
需测量物理量：
实验电路图：
滑动变阻器作用：
改变被测电阻两端的电压
用电压表测电压、用电流表测电流
例一：在测电阻Rx阻值的实验中，设计出了如图甲所示的电路图，图乙是未连接完整的实物图。
（1）根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物图连接完整。
（2）连接完整后，闭合开关
前，滑动变阻器的滑片P应向
______（填“a”或“b”）
端移动。
（3）将滑片P移动到某一位置时，分别读出两表的示数为U和I，写出Rx的数学表达式：Rx= __________。
（4）实验中进行多次测
量并求平均值的目的是：
_________。
例二：在做“测小灯泡电阻”的实验中，当开关闭合后，若电压表有示数，电流表示数为零，移动滑动变阻器滑时，电压表示数基本没变化，其原因可能是（ ）
A．良灯泡的钨丝断了
B．开关接触不良小灯泡两端短路
C．开关接触不良
D．滑动变阻器接触不良
伏安法测电阻的内接法与外接法　
利用电压表和电流表测电阻R的电路有两种接法。
　　(1)电流表内接法
　　电路：如图1。
　
　　
　　 （R偏大）
(2)电流表外接法
　　电路：如图2。
　
（R偏小）
伏安法测电阻的内接法与外接法　
