第十讲　简单机械　
第1课时　杠杆

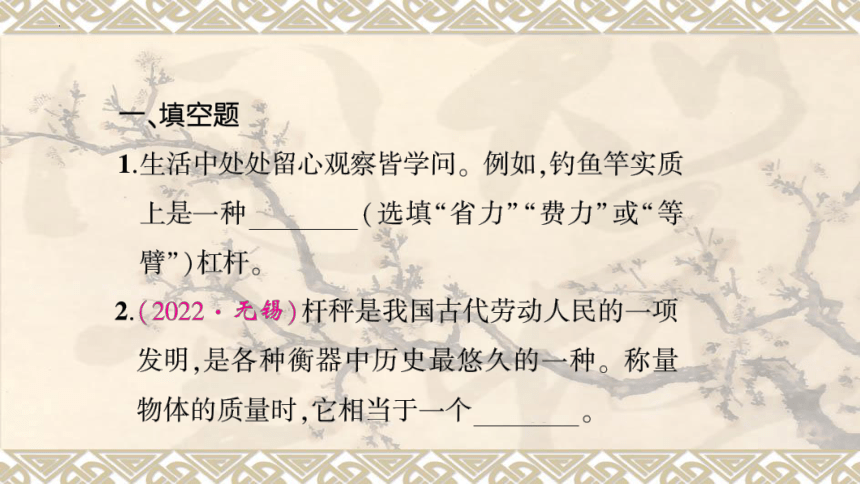

一、填空题
1.生活中处处留心观察皆学问。例如，钓鱼竿实质
上是一种费力（选填“省力”“费力”或“等
臂”)杠杆。
2.(2022·无锡)杆秤是我国古代劳动人民的一项
发明，是各种衡器中历史最悠久的一种。称量
物体的质量时，它相当于一个
杠杆

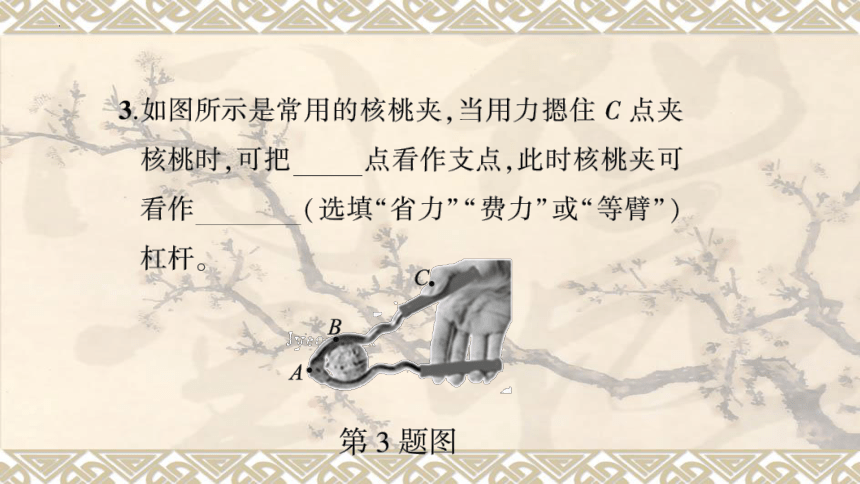

3.如图所示是常用的核桃夹，当用力摁住C点夹
核桃时，可把A点看作支点，此时核桃夹可
看作省力
(选填“省力”“费力”或“等臂”)
杠杆。
C.
B
A
第3题图

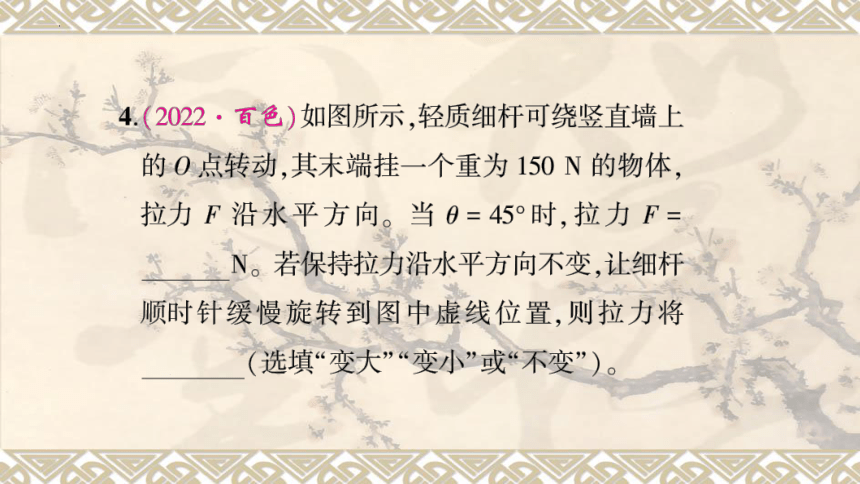

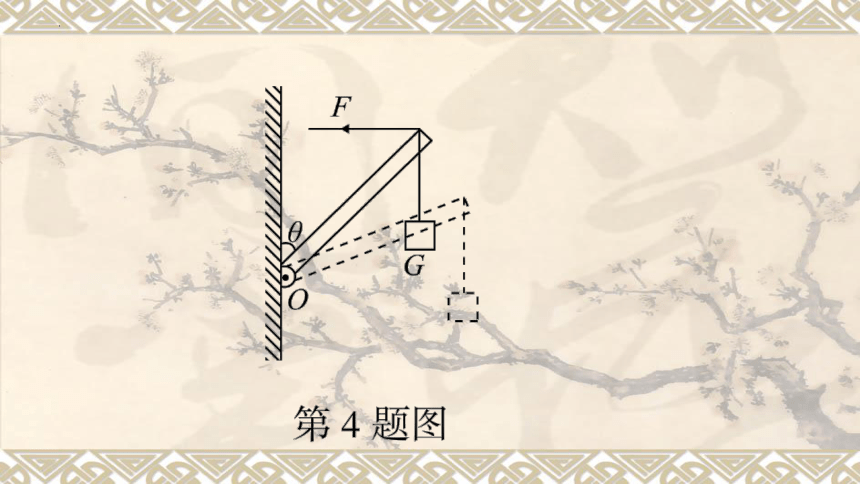

4.(2022·百色)如图所示，轻质细杆可绕竖直墙上
的0点转动，其末端挂一个重为150N的物体，
拉力F沿水平方向。当0=45时，拉力F=
1501
N。若保持拉力沿水平方向不变，让细杆
顺时针缓慢旋转到图中虚线位置，则拉力将
变大（选填“变大”“变小”或“不变”）。
F
G
O
第4题图

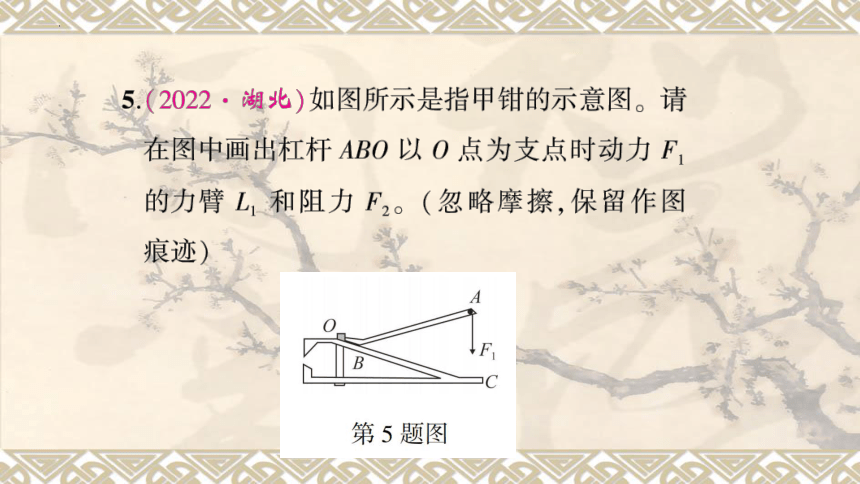

5.(2022·湖北)如图所示是指甲钳的示意图。请
在图中画出杠杆ABO以O点为支点时动力F,
的力臂L,和阻力F2。(忽略摩擦，保留作图
痕迹)
A
B
第5题图
A
F
B
第5题图

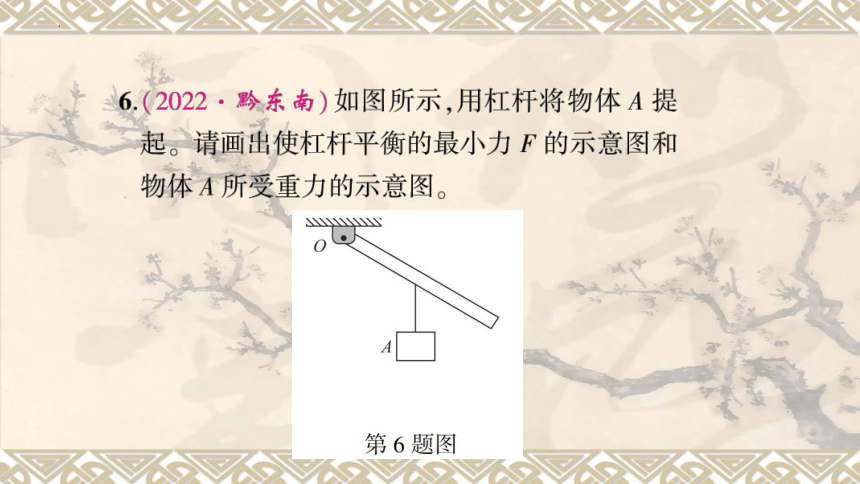

6.(2022·黔东南)如图所示，用杠杆将物体A提
起。请画出使杠杆平衡的最小力F的示意图和
物体A所受重力的示意图。
尖
第6题图
A
第6题图

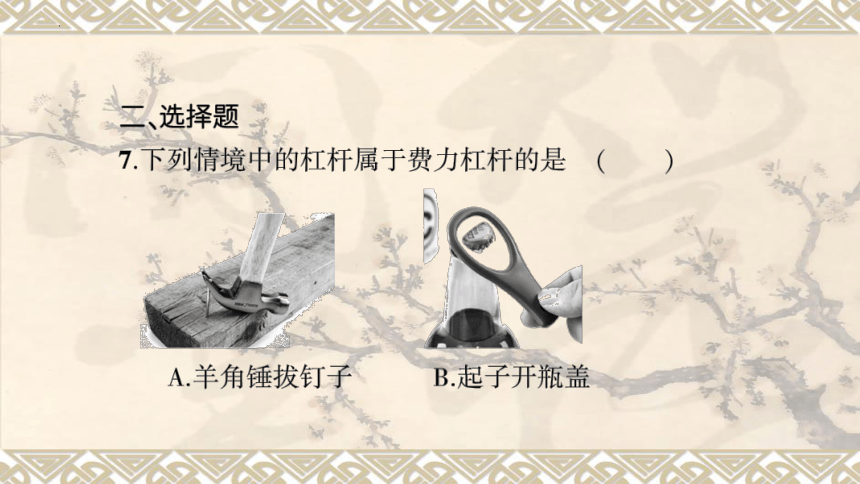

二、选择题
7.下列情境中的杠杆属于费力杠杆的是
(C)
A.羊角锤拔钉子
B.起子开瓶盖
C.镊子夹物
D.钳子剪导线
8.如图所示，一根质地均匀的木杆可绕O点自由
转动，在木杆的右端施加一个始终垂直于木杆
的力F,使木杆从OA位置匀速转到OB位置。
在该过程中，力F的大小将
(A)
B
第8题图
A.先变大，后变小
B.先变小，后变大
C.一直是变大的
D.一直是变小的
9.(2022·恩施)如图所示是小强挑水时的情景。
若扁担重10N,每只桶的总重均为200N,当扁
担在水平位置保持静止时，扁担受到肩的支持
力约为
(B)
第9题图
A.210N
B.410N
C.200N
D.400N
10.(2022·乐山)周末，爸爸领着小梅玩跷跷板，
当两人双脚离地后，最有可能让跷跷板在水平
方向上保持平衡的是
D
11.如图所示，一块厚度、密度均匀的长方体水泥
板静止在水平地面上，分别用竖直向上的力
F甲、F作用在水泥板上，将水泥板的一端抬离
地面。下列说法正确的是
(D)
F甲
甲
乙
第11题图
